Speed Controller หรือที่ช่างเทคนิคเรียกกันว่า สปีดคอนโทรล ทำหน้าที่ควบคุมอัตราการไหลในระบบนิวเมติกส์ใช่หรือไม่? หากคุณกำลังมองหาวิธีการจัดการ flow control เพื่อให้กระบอกสูบทำงานได้อย่างนุ่มนวล บทความนี้จะพาคุณไปทำความเข้าใจหลักการทำงาน การเลือกประเภทให้เหมาะสม รวมถึงแนวทางการนำไปใช้งานจริง หากต้องการคำแนะนำเชิงลึก สามารถติดต่อ บริการออกแบบระบบและให้คำปรึกษาจาก SCMA ของเราได้ทันทีครับ
วาล์วควบคุมความเร็ว (Speed Controller) คืออะไร และสำคัญอย่างไรในระบบนิวเมติกส์

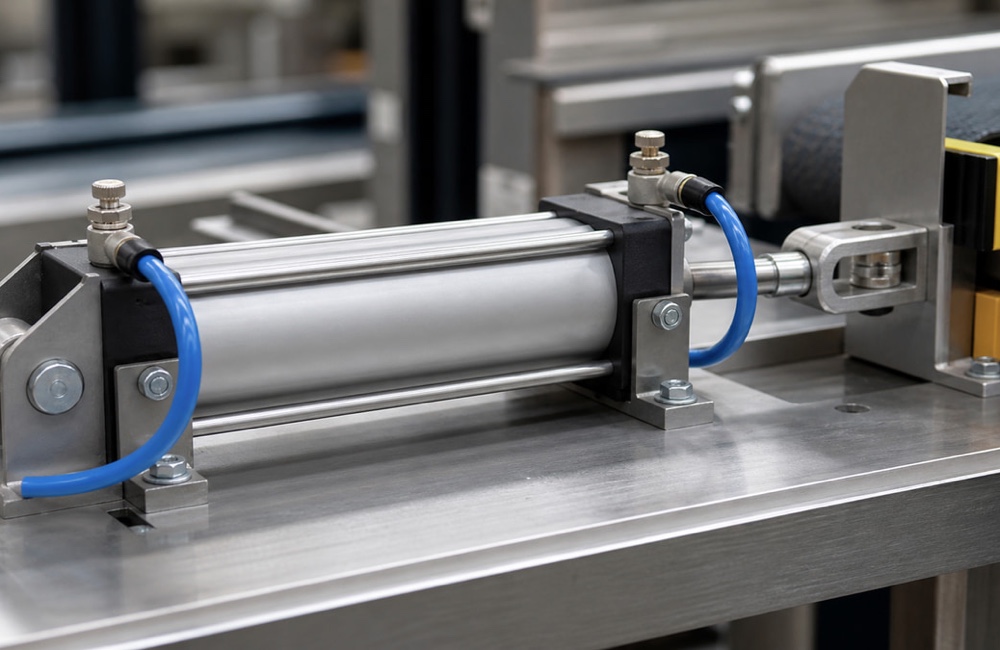

การทำงานในระบบอัตโนมัติจำเป็นต้องมีความแม่นยำสูง Speed Controller จึงรับหน้าที่เป็นตัวปรับปริมาณลมที่จ่ายเข้าหรือระบายออกจากกระบอกสูบลมอย่างละเอียด อุปกรณ์ตัวนี้ช่วยกำหนดความเร็วในการยืดหรือหดตัวของก้านสูบให้เป็นไปตามจังหวะที่กำหนด หากเครื่องจักรปราศจาก สปีดคอนโทรล กระบอกสูบจะกระแทกอย่างรุนแรงจนชิ้นส่วนกลไกเกิดความเสียหาย การจัดการ flow control ที่ถูกต้องช่วยยืดอายุการใช้งานของเครื่องจักรได้อย่างมีประสิทธิภาพ สิ่งนี้คือมาตรฐานความปลอดภัยที่วิศวกรทุกคนให้ความสำคัญสูงสุดในโรงงานครับ
หลักการทำงานและส่วนประกอบสำคัญที่ควรรู้
โครงสร้างภายนอกของ Speed Controller ประกอบด้วยลูกบิดปรับปริมาณลม (Knob) ตัวเรือน (Body) ข้อต่อสวมเร็วสำหรับเสียบสายลม (Fitting) ขั้วเกลียวสำหรับขันเข้ากับอุปกรณ์ (Thread) กลไกภายในอาศัยการหมุนเกลียวเพื่อปรับขนาดช่องว่างให้ลมไหลผ่านได้มากหรือน้อยตามต้องการ ความแตกต่างที่น่าสนใจคือวาล์วแบบที่มีเช็ควาล์ว (Check Valve) จะยอมให้ลมไหลผ่านได้อย่างอิสระในทิศทางหนึ่ง ควบคุมความเร็วได้ในทิศทางตรงกันข้ามเท่านั้น ส่วนแบบที่ไม่มีเช็ควาล์วจะจำกัดการไหลทั้งสองทิศทาง การเข้าใจชิ้นส่วนของ สปีดคอนโทรล เหล่านี้ช่วยให้ช่างเทคนิควิเคราะห์ปัญหาหน้างานได้อย่างรวดเร็วครับ
Speed Controller มีกี่แบบ? รู้จักประเภทที่นิยมใช้
จากประสบการณ์ของทีมวิศวกร SCMA เราพบว่าคำถามที่พบบ่อยคือ Speed control มี กี่ แบบ การแบ่งประเภทสามารถพิจารณาได้จากทิศทางการควบคุม รูปร่างการติดตั้ง รวมถึงวัสดุของ สปีดคอนโทรล ดังนี้ครับ
แบบควบคุมทิศทางการไหล (Meter-in vs Meter-out)
วาล์วประเภทนี้ออกแบบมาเพื่อจำกัดอัตราการไหลในทิศทางที่แตกต่างกัน แบบควบคุมลมขาเข้าเหมาะกับกระบอกสูบทำงานทางเดียว แบบควบคุมลมขาออกเหมาะกับกระบอกสูบทำงานสองทาง การเลือก Speed Controller ที่ถูกต้องช่วยลดปัญหาเครื่องจักรทำงานกระตุกได้อย่างชัดเจน
แบบรูปร่างการติดตั้ง (แบบตรง Inline vs แบบข้องอ Elbow)
วาล์วแบบตรงหรือ Inline นิยมติดตั้งคั่นกลางระหว่างสายลม ส่วนแบบข้องอหรือ Elbow ใช้ขันเกลียวเข้ากับพอร์ตลมของตัวกระบอกสูบโดยตรง การเลือกรูปทรงของ สปีดคอนโทรล ให้สอดคล้องกับพื้นที่หน้างานช่วยลดการพับงอของสายยางได้อย่างดีเยี่ยม
วัสดุที่ใช้ในการผลิตและผลต่อการใช้งาน
ตัวเรือนพลาสติกมีน้ำหนักเบาเหมาะกับสภาวะแวดล้อมปกติ ตัวเรือนโลหะหรือทองเหลืองตอบโจทย์พื้นที่ที่มีความร้อนสูงทนทานต่อสารเคมีกัดกร่อน หากคุณต้องการทำระบบ flow control ที่มีความปลอดภัยสูงสุด การเลือกวัสดุให้ทนทานต่อสภาพแวดล้อมคือคำตอบที่ดีที่สุดครับ
Speed control meter in คืออะไร? ต่างจาก Meter-out อย่างไร
การไขข้อสงสัยว่า Speed control meter in คือ อะไรจะช่วยให้คุณออกแบบวงจรนิวเมติกส์ได้อย่างสมบูรณ์แบบ ทั้งสองระบบมีหลักการจัดการ Speed Controller ที่แตกต่างกันอย่างสิ้นเชิง
หลักการทำงานของ Meter-in (ควบคุมลมขาเข้า)
ระบบนี้ทำงานโดยการหรี่หรือจำกัดปริมาณลมอัดที่จะวิ่งเข้าไปดันลูกสูบ ภายในจะปล่อยให้ลมระบายออกสู่อากาศภายนอกได้อย่างอิสระ รูปแบบนี้เหมาะสมอย่างยิ่งสำหรับระบบที่ต้องการความนุ่มนวลโดยอาศัยสปริงดันกลับภายในกระบอกสูบครับ
หลักการทำงานของ Meter-out (ควบคุมลมขาออก)
ระบบนี้ปล่อยให้ลมอัดวิ่งเข้ากระบอกสูบอย่างเต็มที่ จะทำการหรี่ลมอัดที่กำลังถูกระบายทิ้งออกจากอีกฝั่งหนึ่งแทน การหน่วงลมขาออกสร้างแรงต้าน (Back pressure) ภายในกระบอกสูบ ทำให้การเคลื่อนที่มีความเสถียรไร้ปัญหาการพุ่งกระแทกของกลไกครับ
ควรเลือกใช้ Meter-in หรือ Meter-out ในสถานการณ์ไหน
วิศวกรส่วนใหญ่เลือกใช้ Meter-out กับกระบอกสูบทำงานสองทางเพื่อความนุ่มนวลสูงสุด สำหรับกระบอกสูบทำงานทางเดียวหรือการยกของหนักในแนวดิ่ง ควรใช้ Meter-in เพื่อป้องกันปัญหาก้านสูบตกลงมาอย่างรวดเร็ว คุณสามารถปรับใช้ร่วมกับระบบควบคุมจาก PLC ได้ตามต้องการครับ
วิธีอ่านสัญลักษณ์ Speed Controller ในแบบวงจรนิวเมติกส์
การวิเคราะห์วงจรจำเป็นต้องเข้าใจ สัญลักษณ์ speed control อย่างถูกต้อง สัญลักษณ์เหล่านี้ถูกออกแบบมาเพื่อสื่อสารกลไกภายในของ สปีดคอนโทรล ให้ช่างเทคนิคเข้าใจตรงกันทั่วโลกครับ
ความหมายของสัญลักษณ์พื้นฐานตามมาตรฐาน ISO
ภาพวาดสัญลักษณ์จะประกอบด้วยเส้นโค้งแสดงจุดที่ถูกบีบอัดพร้อมลูกศรพาดทับเพื่อบ่งบอกถึงความสามารถในการปรับระดับได้ สัญลักษณ์ของเช็ควาล์วรูปตัววีพร้อมลูกบอลกลมจะถูกวาดขนานกันเพื่อแสดงทิศทางที่ลมไหลผ่านได้อย่างอิสระตาม มาตรฐานวิศวกรรมสากลระดับโลก ครับ
ตัวอย่างการอ่านสัญลักษณ์แบบ Meter-in และ Meter-out
หากลูกศรของเช็ควาล์วหันหัวชี้เข้าหากระบอกสูบ หมายความว่าลมเข้าไหลผ่านได้อิสระจึงเป็นระบบควบคุมลมขาออก (Meter-out) ในทางกลับกันหากลูกศรหันออกจะเป็นการควบคุมลมขาเข้า (Meter-in) การสังเกตทิศทางนี้ช่วยป้องกันการติดตั้ง Speed Controller ผิดประเภทได้ครับ
ข้อควรระวังในการตีความสัญลักษณ์เพื่อป้องกันความผิดพลาด
จุดที่วิศวกรมือใหม่สับสนบ่อยครั้งคือทิศทางของลูกศรบนตัวอุปกรณ์ของจริงเทียบกับในกระดาษเขียนแบบ การตรวจสอบคู่มือการใช้งานของแต่ละแบรนด์ควบคู่กับการทำความเข้าใจ flow control จะช่วยให้คุณเชื่อมต่อระบบเข้ากับ Inverter หรืออุปกรณ์อื่นได้อย่างปลอดภัยครับ
5 ปัจจัยสำคัญในการเลือกวาล์วควบคุมความเร็ว (Speed Controller)
การพิจารณาสเปกก่อนจัดซื้อช่วยให้ระบบของคุณทำงานได้อย่างราบรื่น ทีมงาน SCMA ขอสรุปหลักเกณฑ์การเลือก Speed Controller หรือ สปีดคอนโทรล ไว้ดังนี้ครับ
- ขนาดเกลียวและขนาดสายลมที่รองรับ: ต้องตรวจสอบเกลียวพอร์ตของกระบอกสูบให้ตรงกับสเปก Speed Controller เลือกขนาดสวมเร็วให้พอดีกับท่อลมโพลียูรีเทนเพื่อป้องกันการรั่วซึม
- แรงดันลมใช้งานสูงสุด (Max Operating Pressure): อุปกรณ์ต้องรองรับแรงดันลมภายในโรงงานของคุณได้อย่างปลอดภัย การใช้ สปีดคอนโทรล ที่ทนแรงดันต่ำกว่าระบบจะทำให้เกิดการแตกหักได้ง่าย
- ชนิดของของไหล (อากาศ, ก๊าซเฉื่อย): วาล์วมาตรฐานออกแบบมาสำหรับลมอัด การนำไปใช้ควบคุม flow control ของก๊าซชนิดอื่นต้องตรวจสอบวัสดุของซีลยางภายในให้รอบคอบ
- อุณหภูมิที่เหมาะสมกับการใช้งาน: ความร้อนส่งผลโดยตรงต่ออายุการใช้งานของชิ้นส่วนพลาสติก หากพื้นที่ติดตั้งมีอุณหภูมิสูง ควรเลือกรุ่นที่เป็นโลหะล้วนเพื่อความคงทน
- การเลือกให้เหมาะกับขนาดและความเร็วของกระบอกสูบ: กระบอกสูบขนาดใหญ่ต้องการอัตราการไหลของลมที่สูง การเลือกสเปกรูระบายที่กว้างพอช่วยให้ลูกสูบทำงานได้เต็มประสิทธิภาพ
สรุป
Speed Controller ถือเป็นชิ้นส่วนขนาดเล็กที่มีอิทธิพลต่อความเสถียรของเครื่องจักรอย่างมหาศาล การเลือกใช้ สปีดคอนโทรล แบบ Meter-out หรือ Meter-in ให้ตรงกับรูปแบบงานช่วยยกระดับความปลอดภัยได้อย่างชัดเจน หากคุณกำลังออกแบบระบบอัตโนมัติ ทีมงานของเราพร้อมให้ความช่วยเหลือผ่าน บริการออกแบบระบบและให้คำปรึกษาจาก SCMA อย่างเต็มที่ครับ
หากต้องการซื้อ สามารถซื้อจาก SCMA ได้แล้ววันนี้!
การติดตั้งอุปกรณ์ควบคุม flow control ที่ได้มาตรฐานคือจุดเริ่มต้นของการบำรุงรักษาเชิงป้องกันที่คุ้มค่า บริษัท เอสซีเอ็มเอ จำกัด (SCMA) เป็นตัวแทนจำหน่ายอุปกรณ์ Speed Controller จากแบรนด์ชั้นนำระดับโลก เรามีทีมวิศวกรผู้เชี่ยวชาญพร้อมดูแลคุณ คุณสามารถเข้ามาสำรวจ สินค้าทั้งหมดของ SCMA เพื่อขอใบเสนอราคาได้ทันทีที่ เว็บไซต์ SCMA ครับ
คำถามที่พบบ่อยเกี่ยวกับวาล์วควบคุมความเร็ว
ติดตั้ง Speed Controller กลับด้านจะเกิดอะไรขึ้น?
หากใส่สลับฝั่งจาก Meter-out เป็น Meter-in ลมอัดจะกระแทกเข้ากระบอกสูบอย่างรุนแรง ทำให้ไม่สามารถควบคุมความเร็วการเคลื่อนที่ได้ตามเป้าหมายครับ
สามารถใช้กับระบบไฮดรอลิกได้หรือไม่?
ไม่แนะนำอย่างยิ่งครับ วาล์วลมถูกออกแบบมาเพื่อรองรับความดันของอากาศซึ่งต่ำกว่าแรงดันของเหลวในระบบไฮดรอลิก ซีลยางภายในอาจฉีกขาดทันที
อายุการใช้งานนานแค่ไหนและต้องเปลี่ยนเมื่อไหร่?
การใช้งานในสภาพแวดล้อมที่สะอาดปราศจากฝุ่นและน้ำมัน วาล์วสามารถทำงานได้นานหลายล้านรอบ หากพบว่าปรับความเร็วไม่นิ่งหรือมีลมรั่วซึมควรเปลี่ยนตัวใหม่ทันทีครับ
idle speed control ในรถยนต์เกี่ยวข้องกับวาล์วลมหรือไม่?
idle speed control คือมอเตอร์ควบคุมรอบเดินเบาในเครื่องยนต์รถยนต์ มีหน้าที่ต่างจากวาล์วควบคุมความเร็วกระบอกสูบในระบบนิวเมติกส์อุตสาหกรรมอย่างสิ้นเชิงครับ
Speed control valve คืออะไร เหมือนกับสปีดคอนโทรลไหม?
เป็นอุปกรณ์ชิ้นเดียวกันครับ ภาษาช่างมักเรียกสั้นๆ ว่าสปีดคอนโทรล ทำหน้าที่ควบคุมอัตราการไหลของลมอัดเพื่อจัดการความเร็วของเครื่องจักรกลนั่นเองครับ
