เซนเซอร์วัดอุณหภูมิมอเตอร์ เลือกอย่างไร? ป้องกันมอเตอร์ไหม้

มอเตอร์อุตสาหกรรมทำงานหนักจนเกิดความร้อนสะสม เสี่ยงต่อการไหม้ส่งผลให้สายการผลิตหยุดชะงักบ่อยครั้งใช่หรือไม่? SCMA นำเสนอโซลูชัน เซนเซอร์วัดอุณหภูมิมอเตอร์ ที่คัดสรรแบรนด์มาตรฐานระดับโลก พร้อมให้คำปรึกษาเชิงลึกโดยทีมวิศวกรผู้เชี่ยวชาญ บทความนี้จะพาไปเจาะลึกประเภท หลักการทำงาน การบำรุงรักษา รวมถึง วิธีเลือกซื้อเซนเซอร์วัดอุณหภูมิ เพื่อยกระดับความน่าเชื่อถือให้ระบบเครื่องจักรในโรงงาน

เซนเซอร์วัดอุณหภูมิมอเตอร์ คืออะไร?

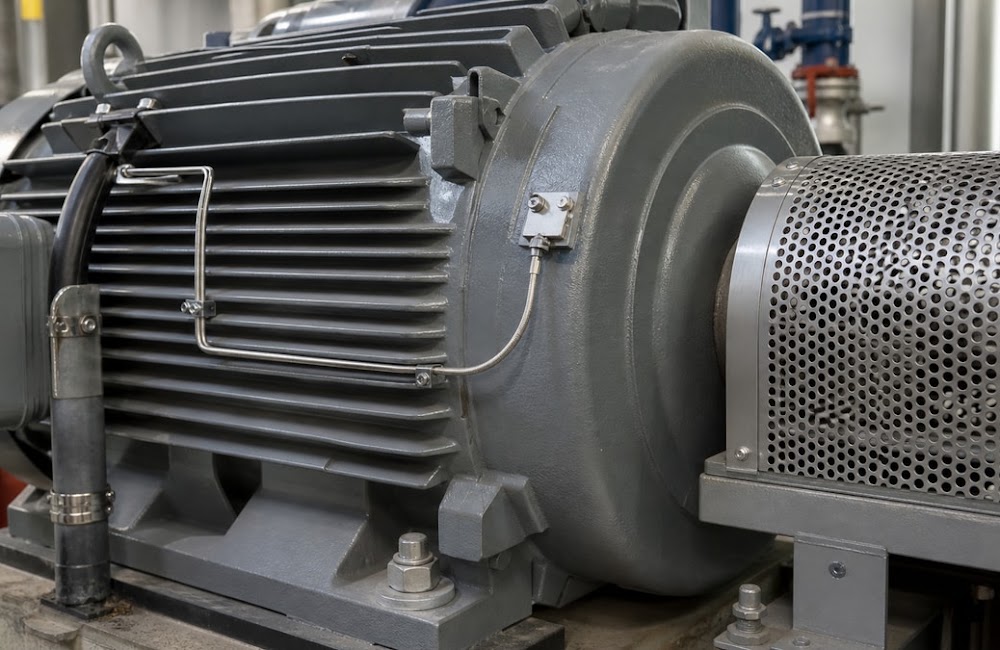

เซนเซอร์วัดอุณหภูมิมอเตอร์ คืออุปกรณ์ตรวจจับความร้อนที่ติดตั้งกับขดลวดหรือตัวเสื้อมอเตอร์ เพื่อป้องกันความเสียหายจากภาวะความร้อนสูงเกินไป (Overheating) โดยแปลงค่าความร้อนเป็นสัญญาณไฟฟ้าส่งต่อไปยังระบบควบคุมอัตโนมัติ

หลักการทำงานของเซนเซอร์วัดอุณหภูมิมอเตอร์

จากประสบการณ์ของทีมวิศวกร SCMA การทำงานของอุปกรณ์ตรวจวัดความร้อนอาศัยการเปลี่ยนแปลงสมบัติทางไฟฟ้าเมื่อวัสดุรับพลังงานความร้อนจากขดลวดหรือโครงสร้างมอเตอร์ แล้วแปลงค่าส่งออกไปประมวลผล

หลักการทำงานของเซนเซอร์แบบ RTD (Pt100 / Pt1000)

อาศัยหลักการความต้านทานของโลหะแพลทินัมที่จะเพิ่มขึ้นเป็นสัดส่วนเชิงเส้นตรงเมื่ออุณหภูมิของมอเตอร์สูงขึ้น สัญญาณความต้านทานนี้จะถูกส่งต่อไปยัง เครื่องวัดอุณหภูมิ หรือระบบควบคุมเพื่อประมวลผลเป็นค่าองศาเซลเซียสอย่างแม่นยำ

หลักการทำงานของเซนเซอร์แบบ Thermocouple

อาศัยรอยต่อของโลหะต่างชนิดกัน 2 เส้น เมื่อเกิดความต่างของอุณหภูมิระหว่างจุดวัดและจุดอ้างอิง จะสร้างแรงดันไฟฟ้าระดับมิลลิโวลต์ (Millivolt) ออกมาเพื่อเทียบกลับเป็นค่าความร้อน เหมาะกับการวัดค่าในจุดที่มีย่านอุณหภูมิสูง

การประมวลผลและการตัดการทำงาน

สัญญาณความต้านทานหรือแรงดันไฟฟ้าที่วัดได้จะถูกส่งเข้าสู่ Temperature Controller หรือ PLC เพื่อแสดงผล ควบคุมการทำงาน สั่งตัดวงจรทันทีเมื่ออุณหภูมิเกินเกณฑ์ปลอดภัย เพื่อป้องกันขดลวดมอเตอร์ไหม้เสียหาย

เซนเซอร์วัดอุณหภูมิมอเตอร์ มีกี่แบบ?

ชนิดของหัววัดความร้อนสำหรับมอเตอร์ในงานอุตสาหกรรมแบ่งออกเป็น 4 ประเภทหลัก จากการลงหน้างานจริงของ SCMA เราพบว่าการเลือกเซนเซอร์ตามหลักการทำงานทางไฟฟ้าให้เหมาะสมกับระดับความร้อนมีความสำคัญสูงสุด

เทอร์มิสเตอร์ (Thermistor - PTC / NTC)

เปลี่ยนค่าความต้านทานตามอุณหภูมิได้อย่างรวดเร็ว นิยมนำแบบ PTC Thermistor ฝังไว้ในขดลวดมอเตอร์เพื่อทำหน้าที่เป็นสวิตช์ความร้อน ตัดการทำงานทันทีเมื่อเกิดความร้อนสูงฉับพลัน

อาร์ทีดี (RTD - Resistance Temperature Detector เช่น Pt100)

อาศัยการเปลี่ยนแปลงค่าความต้านทานของแพลทินัม ให้ความแม่นยำสูงและมีความเสถียรเยี่ยม เหมาะสำหรับงานที่ต้องการเฝ้าระวัง บันทึกผลการเปลี่ยนแปลงอุณหภูมิอย่างละเอียด

เทอร์โมคัปเปิล (Thermocouple)

เกิดความต่างศักย์ไฟฟ้าระหว่างโลหะสองชนิดตามระดับความร้อน ทนอุณหภูมิได้สูงมาก ตอบสนองเร็ว นิยมใช้ติดตั้งบริเวณโครงสร้างภายนอกหรือจุดวัดของมอเตอร์ขนาดใหญ่

การบำรุงรักษาเซนเซอร์วัดอุณหภูมิมอเตอร์

การดูแลรักษาอย่างถูกวิธีช่วยยืดอายุการใช้งานอุปกรณ์ ป้องกันค่าการวัดเพี้ยน ลดความเสี่ยงมอเตอร์ร้อนจัดจนเกิดความเสียหายร้ายแรงต่อระบบการผลิต

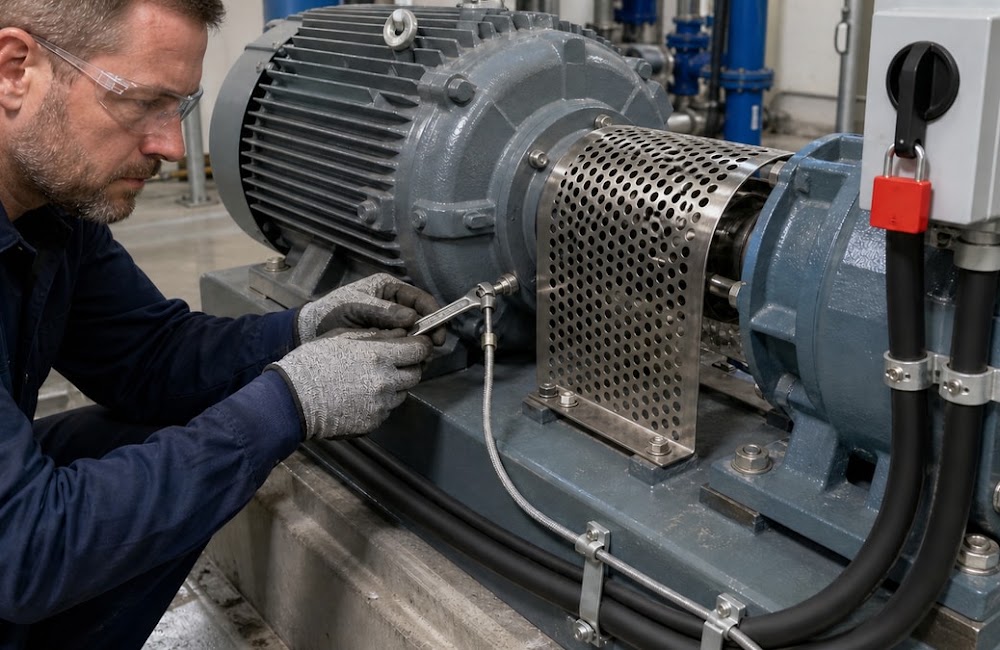

การทำความสะอาดและการตรวจสอบภายนอก

ควรหมั่นปัดฝุ่น คราบน้ำมัน สิ่งสกปรกสะสมรอบตัวเซนเซอร์ พร้อมตรวจดูรอยแตกร้าวบนตัวเรือน รวมถึงเช็กจุดยึดเกลียวให้แน่นหนา ไม่เกิดการสั่นคลอนขณะมอเตอร์ทำงาน

การตรวจสอบระบบสายไฟ

ตรวจสอบขั้วต่อสายไฟให้อยู่ในสภาพสมบูรณ์ ไม่มีสนิมเกาะ ขันจุดต่อสายให้แน่นเพื่อป้องกันสัญญาณหลวม ตรวจเช็กฉนวนสายไฟว่าไม่มีการฉีกขาดหรือกรอบแตกจากความร้อน

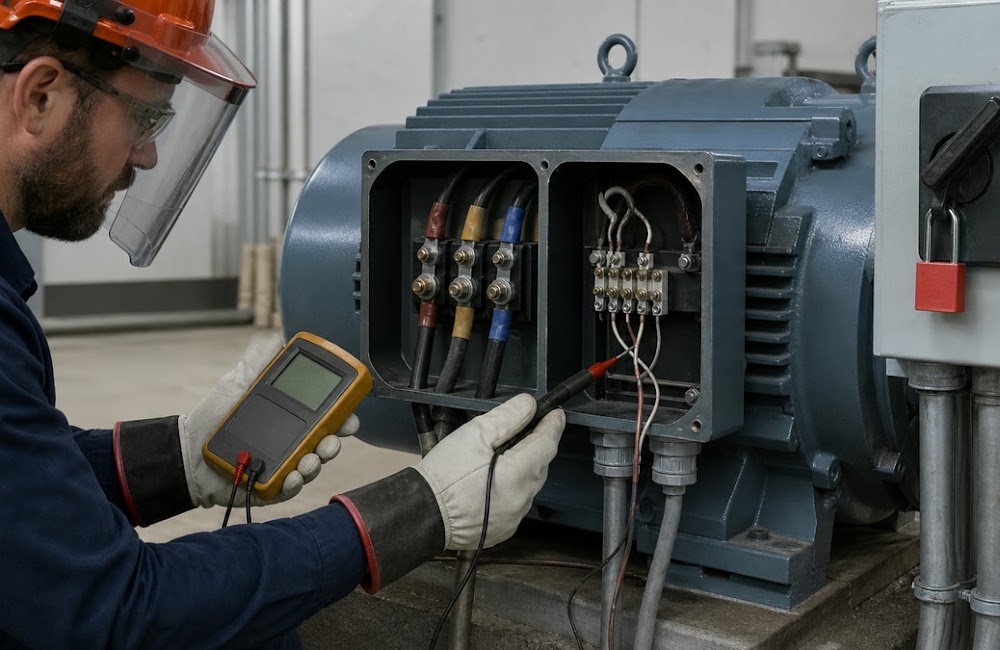

การทดสอบและการสอบเทียบ

วัดค่าความต้านทานหรือสัญญาณไฟฟ้าเทียบกับค่ามาตรฐาน ทำการสอบเทียบ (Calibration) ค่าอุณหภูมิร่วมกับระบบควบคุมอย่างสม่ำเสมอ หากพบว่าค่าเพี้ยนเกินเกณฑ์ให้ทำการเปลี่ยนใหม่ทันที

การใช้งานเซนเซอร์วัดอุณหภูมิมอเตอร์

การประยุกต์ใช้อุปกรณ์ตรวจวัดความร้อนอย่างเหมาะสมจะช่วยป้องกันมอเตอร์ไหม้ ลดเวลาหยุดทำงานของเครื่องจักร (Downtime) ยืดอายุการใช้งานของอุปกรณ์ในระบบอุตสาหกรรม

ชนิดของเซนเซอร์ที่นิยมใช้

• PTC Thermistor (Posistor): เปลี่ยนค่าความต้านทานกะทันหันเมื่อถึงจุดอุณหภูมิวิกฤต นิยมใช้ร่วมกับรีเลย์เพื่อตัดวงจรไฟทันที
• PT100 (RTD): ให้ความแม่นยำสูง สามารถอ่านค่าอุณหภูมิได้อย่างต่อเนื่อง เหมาะกับการบันทึกข้อมูลเพื่อนำไปวิเคราะห์แนวโน้ม
• Thermocouple: ทนทานต่อสภาวะโหดร้าย เหมาะกับมอเตอร์ขนาดใหญ่หรือพื้นที่ที่มีความร้อนสะสมสูงมาก

ประโยชน์และการประยุกต์ใช้งาน

• ป้องกัน Overload: ตรวจจับภาระงานเกินกำลังที่ส่งผลให้ขดลวดเกิดความร้อนสะสมสูง
• Predictive Maintenance: เฝ้าระวังความเสื่อมสภาพของตลับลูกปืน (Bearing) ล่วงหน้าก่อนเกิดการติดขัด
• Control System Integration: ส่งข้อมูลเข้า PLC หรือ Inverter เพื่อสั่งปรับลดรอบความเร็วมอเตอร์หรือสั่งหยุดทำงานอัตโนมัติ

ข้อดีของเซนเซอร์วัดอุณหภูมิมอเตอร์

การติดตั้งอุปกรณ์วัดอุณหภูมิคุณภาพสูงจากผู้เชี่ยวชาญ ช่วยเพิ่มความปลอดภัยและประสิทธิภาพการทำงานให้กับระบบการผลิตในระยะยาวได้อย่างคุ้มค่า

ข้อดีหลักของเซนเซอร์วัดอุณหภูมิมอเตอร์

• ความแม่นยำสูง: อ่านค่าอุณหภูมิได้อย่างเที่ยงตรงและต่อเนื่อง ทำให้ระบบควบคุมตอบสนองได้อย่างทันท่วงที
• ป้องกันความเสียหาย: สั่งตัดการทำงานหรือแจ้งเตือนทันทีเมื่อความร้อนเกินกำหนด ป้องกันปัญหาขดลวดมอเตอร์ไหม้
• ยืดอายุการใช้งาน: ลดการสึกหรอของชิ้นส่วนภายในจากภาวะความร้อนสะสม ช่วยให้เครื่องจักรทำงานได้ยาวนาน
• ลดต้นทุนการผลิต: ลดโอกาสเกิดการหยุดทำงานกะทันหัน ประหยัดค่าใช้จ่ายในการซ่อมบำรุงใหญ่อุปกรณ์

วิธีเลือกซื้อเซนเซอร์วัดอุณหภูมิมอเตอร์

จากประสบการณ์กว่า 15 ปีของ SCMA การเลือกซื้ออุปกรณ์ตรวจวัดความร้อน ต้องพิจารณาปัจจัยทางเทคนิคให้เหมาะสมกับหน้างานจริงดังนี้:

• ชนิดของเซนเซอร์ (Sensor Type): เลือกแบบ Thermocouple เมื่อต้องการย่านวัดกว้างและความร้อนสูง หรือเลือก RTD (Pt100) เมื่อต้องการความแม่นยำสูง
• ลักษณะการติดตั้ง (Mounting): เลือกขนาดเกลียว ความยาวก้าน probe รูปแบบการยึดจับให้พอดีกับจุดวัดที่ตัวเสื้อมอเตอร์หรือขดลวด
• ย่านการวัดอุณหภูมิ (Temperature Range): ตรวจสอบระดับความร้อนสูงสุดขณะใช้งานจริง เพื่อเลือกหัววัดที่รองรับย่านอุณหภูมิได้อย่างปลอดภัย
• สัญญาณขาออก (Output/Input Compatibility): ตรวจเช็กสัญญาณไฟว่าเข้ากันได้กับ Temperature Controller หรือระบบ PLC ที่ใช้งานอยู่
• ความทนทานต่อสภาพแวดล้อม: เลือกระดับการป้องกันฝุ่นและน้ำ (IP Rating) โครงสร้างที่ทนต่อแรงสั่นสะเทือนของมอเตอร์

ข้อควรระวังในการติดตั้งเซนเซอร์วัดอุณหภูมิมอเตอร์

เคล็ดลับจากหน้างานจริงคือ การติดตั้งเซนเซอร์ที่ไม่ถูกต้องอาจทำให้การอ่านค่าคลาดเคลื่อน ส่งผลเสียต่อการทำงานของระบบควบคุม ควรพิจารณาข้อควรระวังดังนี้:

• ตำแหน่งการฝังหัววัด: ต้องแน่ใจว่าปลายหัววัดสัมผัสกับจุดที่ต้องการวัด เช่น ขดลวด หรือตลับลูกปืนอย่างแน่นหนา
• การเดินสายสัญญาณ: หลีกเลี่ยงการเดินสายสัญญาณเซนเซอร์ขนานไปกับสายไฟกำลัง (Power Cable) เพื่อป้องกันสัญญาณรบกวน
• การเลือกใช้สายชดเชย (Extension Wire): เลือกชนิดของสายนำสัญญาณให้ตรงกับประเภทของเซนเซอร์ เช่น สายสำหรับ Pt100 หรือ Thermocouple แต่ละ Type
• ความทนทานต่อความร้อนของสาย: เลือกสายสัญญาณที่มีฉนวนทนความร้อนสูง เพื่อป้องกันฉนวนละลายจากความร้อนรอบมอเตอร์

สรุป

เซนเซอร์วัดอุณหภูมิมอเตอร์มีความสำคัญอย่างยิ่งในการตรวจจับความร้อนและป้องกันมอเตอร์ไหม้ การเลือกชนิดหัววัดอย่าง RTD หรือ Thermocouple ให้เหมาะสมกับลักษณะงาน จะช่วยยืดอายุเครื่องจักรและลดต้นทุน Downtime ได้อย่างมีประสิทธิภาพ สำหรับโรงงานที่ต้องการคำแนะนำการเลือกใช้อุปกรณ์วัดอุณหภูมิ สามารถรับคำปรึกษาได้ที่ SCMA

หากต้องการซื้อเซนเซอร์วัดอุณหภูมิมอเตอร์ สามารถซื้อจาก SCMA ได้แล้ววันนี้!

การเลือกใช้อุปกรณ์วัดผลที่มีความแม่นยำถือเป็นหัวใจสำคัญของการทำงานในระบบอุตสาหกรรม SCMA ในฐานะผู้นำด้านเครื่องมือวัดและระบบอัตโนมัติ พร้อมให้บริการจัดหา สินค้าเซนเซอร์อุตสาหกรรม คุณภาพสูงจากแบรนด์ชั้นนำระดับโลก ทีมวิศวกรผู้เชี่ยวชาญของเราพร้อมให้คำปรึกษา ออกแบบ เสนอโซลูชันที่ตอบโจทย์ตรงตามความต้องการของโรงงาน ติดต่อเราวันนี้เพื่อยกระดับระบบการผลิตผ่าน บริการของเรา

คำถามที่พบบ่อย

ควรติดตั้งเซนเซอร์วัดอุณหภูมิมอเตอร์ตำแหน่งใดดีที่สุด?

ตำแหน่งที่นิยมติดตั้งคือบริเวณขดลวดสเตเตอร์ (Winding) และบริเวณตลับลูกปืน (Bearing) เนื่องจากเป็นจุดที่เกิดความร้อนสะสมสูงที่สุด

RTD กับ Thermocouple แบบไหนเหมาะกับมอเตอร์มากกว่ากัน?

RTD (Pt100) เหมาะกับงานที่ต้องการความแม่นยำสูงในย่านอุณหภูมิต่ำถึงปานกลาง ส่วน Thermocouple เหมาะกับมอเตอร์ขนาดใหญ่ที่มีความร้อนสูงมาก

ทำไมมอเตอร์ถึงเกิดภาวะความร้อนสูงเกินไป (Overheating)?

เกิดได้จากหลายสาเหตุ เช่น การใช้งานเกินกำลัง (Overload), แรงดันไฟฟ้าไม่เสถียร, ระบบระบายอากาศอุดตัน หรือตลับลูกปืนเสื่อมสภาพ

สัญญาณจากเซนเซอร์สามารถนำไปต่อเข้ากับอะไรได้บ้าง?

สามารถต่อเข้ากับ Temperature Controller, Digital Indicator, PLC หรือ Inverter เพื่อแสดงผลและสั่งการตัดวงจรทำงานอัตโนมัติ

ควรสอบเทียบ (Calibration) เซนเซอร์วัดอุณหภูมิต่างหากบ่อยแค่ไหน?

ควรทำการสอบเทียบอย่างน้อยปีละ 1 ครั้ง หรือตามรอบแผนการบำรุงรักษาเชิงป้องกันของโรงงาน เพื่อให้มั่นใจในความแม่นยำของค่าที่วัดได้
