เซนเซอร์วัดอัตราการไหล คืออะไร? วิธีเลือกซื้อให้เหมาะสม

ประสบปัญหาการวัดปริมาณของไหลในระบบท่อที่ไม่มีความแม่นยำจนส่งผลกระทบต่อกระบวนการผลิตหรือไม่? การเลือกใช้เซนเซอร์วัดอัตราการไหล (Flow Sensor หรือ Flow Meter) ที่ได้มาตรฐานคือหัวใจสำคัญในการแก้ปัญหานี้ โดย SCMA ผู้เชี่ยวชาญด้านเครื่องมือวัดและระบบอัตโนมัติพร้อมให้บริการโซลูชันแบบครบวงจร บทความนี้จะพาคุณไปทำความรู้จักหลักการทำงาน ประเภทต่างๆ ตลอดจนแนวทางการเลือกซื้ออุปกรณ์ให้ตอบโจทย์การใช้งานในอุตสาหกรรมเพื่อยกระดับผลผลิตของคุณอย่างแท้จริง

เซนเซอร์วัดอัตราการไหล คืออะไร?

เซนเซอร์วัดอัตราการไหล หรือที่รู้จักในชื่อ Flow Sensor และ Flow Meter คืออุปกรณ์สำคัญที่ใช้วัดปริมาตรหรือมวลของของไหล ไม่ว่าจะเป็นน้ำ ก๊าซ ลม หรือสารเคมี ที่เคลื่อนที่ผ่านพื้นที่หน้าตัดในหนึ่งหน่วยเวลา ข้อมูลที่แม่นยำจากอุปกรณ์นี้ช่วยให้วิศวกรสามารถควบคุมกระบวนการผลิต ลดการสูญเสียพลังงาน ตลอดจนป้องกันความเสียหายที่อาจเกิดขึ้นในระบบอุตสาหกรรมได้อย่างมีประสิทธิภาพ

หลักการทำงานของเซนเซอร์วัดอัตราการไหล

หลักการทำงานพื้นฐานของเซนเซอร์วัดอัตราการไหลจากแบรนด์ชั้นนำที่ SCMA จัดจำหน่าย คือการตรวจจับการเปลี่ยนแปลงทางกายภาพของของเหลวหรือก๊าซที่เคลื่อนที่ผ่านช่องทางเฉพาะ จากนั้นตัวอุปกรณ์จะแปลงค่าการเปลี่ยนแปลงเหล่านั้นให้กลายเป็นสัญญาณไฟฟ้าเพื่อส่งไปยังระบบควบคุมส่วนกลาง การทำงานที่แม่นยำนี้ช่วยให้ผู้ปฏิบัติงานสามารถประเมิน อัตราการไหลของน้ำ หรือสารเคมีอื่นๆ ได้แบบเรียลไทม์

เซนเซอร์วัดอัตราการไหลมีกี่แบบ?

การแบ่งประเภทของเซนเซอร์วัดอัตราการไหลในวงการอุตสาหกรรมอ้างอิงตามหลักการทำงานทางฟิสิกส์เป็นหลัก ทีมวิศวกรจาก SCMA ได้สรุปประเภทที่นิยมใช้งานออกเป็น 6 รูปแบบดังต่อไปนี้

แบบสนามแม่เหล็ก (Electromagnetic)

เครื่องวัดประเภทนี้อาศัยหลักการเหนี่ยวนำแม่เหล็กไฟฟ้าในการตรวจจับความเร็ว เหมาะอย่างยิ่งสำหรับใช้เป็น Electromagnetic Flow Meter ในการวัดของเหลวที่มีคุณสมบัติเป็นสื่อนำไฟฟ้า ข้อดีคือไม่มีชิ้นส่วนขวางกั้นภายในท่อ ทำให้หมดปัญหาเรื่องการอุดตัน

แบบอัลตราโซนิก (Ultrasonic)

ระบบนี้ใช้การยิงคลื่นเสียงความถี่สูงผ่านท่อเพื่อคำนวณความเร็วในการเดินทางของของไหล โดดเด่นด้านความสะดวกสบายในการติดตั้งเพราะเป็นแบบแคลมป์หนีบ (Clamp-on) ภายนอกท่อ ทำให้ไม่ต้องตัดต่อระบบท่อเดิม เหมาะสำหรับการวัด Flow Meter ในระบบปิดที่ต้องการความสะอาดสูง

แบบมวลความร้อน (Thermal Mass)

อุปกรณ์ประเภทนี้วัดอัตราการไหลโดยอาศัยหลักการถ่ายเทความร้อนจากเซนเซอร์ไปยังของไหลที่เคลื่อนที่ผ่าน เหมาะสำหรับการวัดมวลของก๊าซในระบบลมโรงงาน ช่วยให้ควบคุมปริมาณการจ่ายก๊าซได้อย่างละเอียดพร้อมให้ค่าความคลาดเคลื่อนต่ำ

แบบความดันแตกต่าง (Differential Pressure)

หลักการทำงานคือการวัดค่าความดันที่ลดลงเมื่อของไหลเดินทางผ่านสิ่งกีดขวางที่ออกแบบไว้เฉพาะ เช่น Orifice Plate ข้อมูลความดันที่เปลี่ยนแปลงไปจะถูกนำมาคำนวณหาปริมาตรการไหล นิยมใช้ในกระบวนการผลิตที่ต้องทนต่ออุณหภูมิรวมถึงแรงดันสูง

แบบกังหันและใบพัด (Turbine / Paddle Wheel)

กลไกนี้อาศัยแรงผลักดันจากของเหลวหรือลมให้ใบพัดเกิดการหมุน โดยความเร็วรอบที่วัดได้จะแปรผันตรงกับอัตราการเคลื่อนที่ของของไหล ถือเป็น เครื่องมือวัดอัตราการไหล ขั้นพื้นฐานที่ดูแลรักษาง่ายพร้อมมีราคาคุ้มค่าต่อการลงทุน

แบบหมุนวน (Vortex)

เซนเซอร์แบบ Vortex วัดค่าจากการเกิดกระแสน้ำวนด้านหลังแท่งต้านทานที่ติดตั้งไว้ภายในท่อเมื่อของไหลปะทะ ความถี่ของการเกิดกระแสน้ำวนจะถูกแปลงเป็นค่าปริมาตร เหมาะสำหรับการวัดของไหลหลากหลายสถานะรวมไปถึงไอน้ำในระบบบอยเลอร์

การบำรุงรักษาเซนเซอร์วัดอัตราการไหล

การบำรุงรักษาเซนเซอร์วัดอัตราการไหลอย่างถูกวิธีช่วยยืดอายุการใช้งานพร้อมลดความเสี่ยงที่สายการผลิตจะหยุดชะงัก (Production Downtime) ทีมซ่อมบำรุงของ SCMA ขอแนะนำแนวทางปฏิบัติที่สำคัญดังนี้

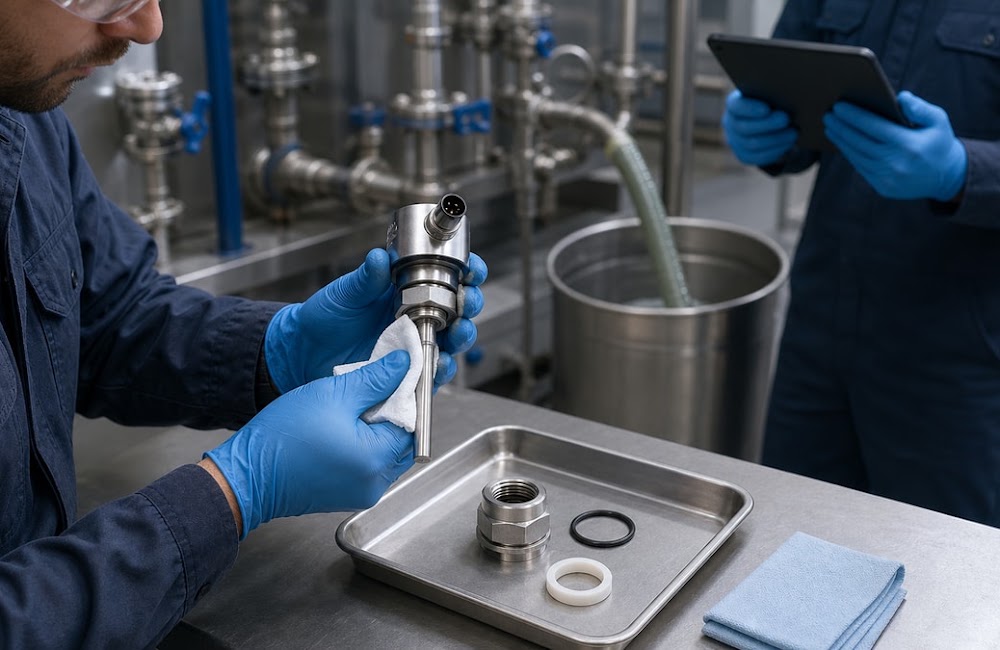

ตรวจสอบและทำความสะอาดเซนเซอร์

อุปกรณ์ที่สัมผัสกับของไหลโดยตรงจำเป็นต้องได้รับการตรวจสอบคราบตะกรัน ตะกอน หรือสิ่งสกปรกสะสมอย่างสม่ำเสมอ การทำความสะอาด เซ็นเซอร์วัดการไหลของน้ำ ตามระยะเวลาที่กำหนดช่วยป้องกันเซนเซอร์อ่านค่าผิดเพี้ยนจากการอุดตัน

ตรวจสอบการรั่วซึมและการเชื่อมต่อ

ควรตรวจสอบรอยรั่วบริเวณข้อต่อ หน้าแปลน พร้อมประเมินสภาพสายไฟให้อยู่ในสภาพสมบูรณ์ การเชื่อมต่อทางไฟฟ้าที่หลุดหลวมหรือสายสัญญาณที่ชำรุดเป็นสาเหตุให้ระบบควบคุมหลัก (PLC/SCADA) ได้รับข้อมูล Flow Meter ผิดพลาด

สอบเทียบค่า (Calibration) อย่างสม่ำเสมอ

เครื่องมือวัดทุกชนิดมีการเสื่อมสภาพตามกาลเวลา การนำเซนเซอร์ไปสอบเทียบกับห้องปฏิบัติการที่ได้มาตรฐานช่วยยืนยันความแม่นยำให้อยู่ในเกณฑ์ที่ยอมรับได้ SCMA มีบริการสอบเทียบเพื่อสร้างความมั่นใจในทุกงานผลิตของคุณ

ป้องกันการกระแทกและการสั่นสะเทือน

ชิ้นส่วนอิเล็กทรอนิกส์ภายใน Flow Sensor มีความเปราะบางต่อแรงกระแทก ควรหลีกเลี่ยงการติดตั้งในจุดที่มีการสั่นสะเทือนรุนแรงเกินมาตรฐานตัวเครื่อง หากหลีกเลี่ยงพื้นที่ดังกล่าวไม่ได้ควรติดตั้งอุปกรณ์ลดแรงสั่นสะเทือนเพิ่มเติม

ใช้งานให้ตรงกับสเปกที่กำหนด

ผู้ใช้งานต้องตรวจสอบพารามิเตอร์ของระบบเสมอว่าค่าอุณหภูมิ ความดัน หรือคุณสมบัติของเหลว ไม่เกินขีดจำกัดสูงสุดที่เซนเซอร์วัดอัตราการไหลรุ่นนั้นรองรับ การใช้งานเกินสเปกเป็นสาเหตุหลักที่ทำให้อุปกรณ์พังเสียหายก่อนเวลาอันควร

การใช้งานเซนเซอร์วัดอัตราการไหล

การเลือกใช้งานเซนเซอร์วัดอัตราการไหลในอุตสาหกรรมจะแตกต่างกันไปตามลักษณะของของไหลพร้อมสภาพแวดล้อมหน้างาน จากประสบการณ์ของ SCMA เราพบการประยุกต์ใช้งานหลักๆ ดังนี้

งานระบบน้ำและน้ำเสียด้วย Magnetic Flow Meter

เซนเซอร์แบบสนามแม่เหล็กทำงานโดยปล่อยสนามแม่เหล็กตัดผ่านท่อเพื่อสร้างแรงเคลื่อนไฟฟ้าเหนี่ยวนำ เหมาะสมอย่างยิ่งกับการวัดอัตราการไหลของน้ำประปา น้ำเสีย หรือของเหลวที่มีค่านำไฟฟ้า โดยระบบนี้ไม่มีชิ้นส่วนกีดขวางการไหล

งานประเมินระบบท่อด้วย Ultrasonic Flow Meter

เทคโนโลยีการส่งคลื่นอัลตราโซนิกผ่านผนังท่อทำให้สามารถวัดปริมาตรได้โดยไม่ต้องหยุดเครื่องจักรหรือตัดต่อท่อ เป็น Flow Sensor ที่ตอบโจทย์งานประเมินประสิทธิภาพระบบทำความเย็น (HVAC) หรือระบบจ่ายน้ำในอาคารขนาดใหญ่ได้อย่างดีเยี่ยม

งานจ่ายสารเคมีละเอียดด้วย Mass Flow Meter

อุตสาหกรรมที่ต้องการความแม่นยำสูงระดับจุดทศนิยมเลือกใช้เทคโนโลยี Coriolis ในการวัดมวลของของไหลโดยตรง เซนเซอร์ประเภทนี้ให้ค่าความคลาดเคลื่อนต่ำมาก เหมาะกับงานผสมสารเคมี อุตสาหกรรมอาหาร รวมถึงอุตสาหกรรมยา

งานดูระดับการไหลด้วย Variable Area Flow Meter

เซนเซอร์แบบลูกลอยอาศัยแรงดันของไหลผลักลูกลอยให้สูงขึ้นในท่อใสแนวตั้ง ผู้ปฏิบัติงานสามารถอ่านค่า Flow rate ได้ทันทีจากระดับความสูง ถือเป็นตัวเลือกที่ประหยัด ใช้งานง่าย ไม่ต้องพึ่งพาระบบไฟฟ้าในการแสดงผล

ข้อดีของเซนเซอร์วัดอัตราการไหล

การติดตั้งเซนเซอร์วัดอัตราการไหลที่คัดสรรโดย SCMA ช่วยยกระดับประสิทธิภาพโรงงานด้วยความสามารถในการวัดของเหลวและก๊าซที่เที่ยงตรง อุปกรณ์มีให้เลือกหลากหลายรุ่นรวมถึงแบบ Clamp-on ที่ไม่ต้องตัดท่อเพื่อติดตั้ง ข้อมูลตัวเลขที่แม่นยำนี้เป็นกุญแจสำคัญในการจัดการทรัพยากร คำนวณต้นทุน พร้อมตรวจสอบการรั่วไหลได้อย่างทันท่วงที

วิธีเลือกซื้อเซนเซอร์วัดอัตราการไหล

การตัดสินใจเลือกซื้อ เครื่องมือวัด-ทดสอบ เซนเซอร์ ต้องพิจารณาปัจจัยแวดล้อมของระบบอย่างรอบด้าน เพื่อให้ได้อุปกรณ์ที่ทำงานแม่นยำและคุ้มค่าการลงทุนในระยะยาว คุณสามารถใช้เกณฑ์พิจารณา 6 ข้อดังต่อไปนี้

• ชนิดของของไหล (Fluid Type): พิจารณาว่าเป็นของเหลว ก๊าซ หรือของหนืด น้ำเสียเหมาะกับ Magnetic Flow Meter ส่วนก๊าซเหมาะกับ Thermal Mass
• อัตราการไหล (Flow Rate): ตรวจสอบช่วงการไหลต่ำสุดถึงสูงสุดในระบบ เพื่อเลือก Flow Meter ที่มีช่วงการวัดครอบคลุมโดยไม่เกิด Pressure Drop
• ขนาดและการติดตั้ง (Pipe Size): เลือกขนาดให้ตรงกับหน้าแปลนท่อ หากไม่ต้องการตัดต่อท่อควรใช้เซนเซอร์วัดอัตราการไหลแบบ Ultrasonic
• สภาวะแวดล้อม (Environment): วัสดุของอุปกรณ์ต้องทนต่ออุณหภูมิและความดันสูงสุดของของไหลเพื่อป้องกันการชำรุดเสียหาย
• สัญญาณเอาต์พุต (Output): เลือกระบบสื่อสารให้เข้ากับ PLC/SCADA ของโรงงาน เช่น อนาล็อก 4-20 mA, สัญญาณพัลส์ หรือการสื่อสารดิจิทัล Modbus
• ความแม่นยำ (Accuracy): งานจ่ายสารเคมีละเอียดต้องการความแม่นยำ ± 0.1% ถึง ± 0.5% ส่วนท่อน้ำทั่วไปยอมรับได้ที่ ± 1% ถึง ± 2%

ทำไมต้องเลือกบริการจาก SCMA

นอกเหนือจากการจัดจำหน่ายผลิตภัณฑ์คุณภาพสูงแล้ว SCMA ยังโดดเด่นด้วยโมเดลธุรกิจแบบผสมผสานที่มุ่งเน้นการแก้ปัญหาให้ลูกค้าอย่างแท้จริง เราคือพันธมิตรทางเทคนิคที่คุณไว้วางใจได้

• ความเชี่ยวชาญระดับสูง: ทีมวิศวกรของเราพร้อมให้คำปรึกษา ออกแบบ พร้อมบูรณาการระบบ (Project & Solutions) ที่ซับซ้อนให้ทำงานได้อย่างราบรื่น
• แบรนด์ชั้นนำระดับโลก: เราคัดสรรเฉพาะอุปกรณ์เซนเซอร์วัดอัตราการไหลจากแบรนด์ที่ได้รับการยอมรับในระดับสากล เช่น ifm เพื่อรับประกันความทนทาน
• บริการรวดเร็วเข้าถึงง่าย: เรามีสำนักงานสาขาตั้งอยู่ในพื้นที่อุตสาหกรรมหลัก (EEC และภาคเหนือ) ทำให้พร้อมตอบสนองงานหน้าโรงงานได้อย่างรวดเร็ว
• บริการครบวงจร: SCMA สนับสนุนคุณตลอดอายุการใช้งานด้วยบริการหลังการขาย งานสอบเทียบ (Calibration) และงานซ่อมบำรุงที่ได้มาตรฐาน

สรุป

เซนเซอร์วัดอัตราการไหล (Flow Sensor) เป็นอุปกรณ์ทางเทคนิคที่ช่วยให้ภาคอุตสาหกรรมสามารถควบคุมกระบวนการผลิต บริหารจัดการทรัพยากร พร้อมลดต้นทุนได้อย่างมีประสิทธิภาพ การเลือกประเภท Flow Meter ให้เหมาะสมกับลักษณะของไหลและสภาพแวดล้อมจะช่วยลดเวลาสูญเปล่าจากปัญหาระบบขัดข้อง หากคุณต้องการผู้เชี่ยวชาญเพื่อยกระดับระบบอัตโนมัติ บริษัท เอสซีเอ็มเอ จำกัด ยินดีให้คำปรึกษาพร้อมส่งมอบโซลูชันที่เที่ยงตรง

หากต้องการซื้อเซนเซอร์วัดอัตราการไหล สามารถซื้อจาก SCMA ได้แล้ววันนี้!

การลงทุนในเครื่องมือวัดที่ไม่ได้มาตรฐานอาจนำมาซึ่งความเสียหายมูลค่ามหาศาลต่อสายการผลิตในระยะยาว การเลือกซื้อเซนเซอร์วัดอัตราการไหลที่แม่นยำคือการปกป้องกำไรและรักษาคุณภาพสินค้าของคุณ SCMA พร้อมให้บริการจัดจำหน่าย สินค้าอุตสาหกรรมทั้งหมด ควบคู่ไปกับการออกแบบ บริการโซลูชันทางเทคนิค แบบเฉพาะทาง โดยทีมวิศวกรมากประสบการณ์ เพื่อรับประกันว่าคุณจะได้รับเทคโนโลยีที่แก้ปัญหาได้ตรงจุด

คำถามที่พบบ่อย

Flow Switch กับ Flow Sensor ต่างกันอย่างไร?

Flow Switch ทำหน้าที่เพียงตัดต่อวงจรไฟฟ้าระบบเมื่อมีการไหลถึงจุดที่ตั้งไว้ ส่วน Flow Sensor จะวัดค่าพร้อมส่งสัญญาณตัวเลขปริมาณการไหลอย่างต่อเนื่อง

ของเหลวที่มีความหนืดสูงควรใช้อุปกรณ์ประเภทใด?

ควรพิจารณาเลือกใช้ Positive Displacement Flow Meter หรือ Oval Gear Flow Meter เพราะออกแบบมาเพื่อทนทานต่อความหนืดสูงโดยให้ค่าวัดที่น่าเชื่อถือ

การสอบเทียบ (Calibration) ควรทำบ่อยแค่ไหน?

โดยทั่วไปแนะนำให้ส่งเซนเซอร์วัดอัตราการไหลเข้ารับการสอบเทียบอย่างน้อยปีละ 1 ครั้ง หรือปฏิบัติตามมาตรฐานระบบคุณภาพ ISO ที่องค์กรกำหนด

ติดตั้งเซนเซอร์ใกล้ข้องอท่อได้หรือไม่?

ไม่แนะนำให้ติดตั้งใกล้ข้องอท่อ ควรเว้นระยะท่อตรงก่อนและหลังจุดติดตั้งตามระยะที่คู่มือผู้ผลิตกำหนด เพื่อลดกระแสน้ำวนที่ทำให้การอ่านค่าคลาดเคลื่อน

SCMA รับออกแบบระบบควบคุมที่เชื่อมต่อกับ Flow Meter หรือไม่?

SCMA รับออกแบบและบูรณาการระบบควบคุม (Project & Solutions) อย่างครบวงจร เพื่อดึงข้อมูลจากเซนเซอร์เข้าสู่ระบบ PLC หรือ SCADA ส่วนกลางของลูกค้า
