CT Ratio คืออะไร? หลักการทำงานและ CT Ratio ค่าปกติ

เผชิญปัญหากระแสไฟฟ้าลัดวงจรหรือเครื่องวัดอ่านค่าผิดเพี้ยนอยู่หรือไม่? บทความนี้จะพาทุกท่านเจาะลึกว่า CT Ratio คืออะไร มีหลักการทำงานอย่างไร เพื่อให้สามารถเลือกใช้อุปกรณ์ได้อย่างถูกต้อง ปลอดภัย โดยทีมวิศวกรจากบริษัทผู้ให้บริการโซลูชันอุตสาหกรรมครบวงจรพร้อมให้คำปรึกษา การอ่านบทความนี้จะช่วยให้ท่านเข้าใจวิธีป้องกันระบบไฟฟ้า เลือกซื้อ Current Transformer ได้อย่างคุ้มค่า เพื่อลดปัญหาเครื่องจักรหยุดทำงานโดยไม่คาดคิด

CT Ratio คืออะไร?

จากประสบการณ์ของทีมวิศวกร SCMA เราพบว่าหลายคนสงสัยว่า CT Ratio คืออะไร คำตอบคืออัตราส่วนการแปลงกระแสไฟฟ้าของ Current Transformer (หม้อแปลงกระแส) ซึ่งทำหน้าที่ลดทอนกระแสไฟฟ้าขนาดสูงในระบบหลัก (Primary) ให้เหลือระดับต่ำ การแปลงค่านี้ช่วยให้อุปกรณ์มีความปลอดภัย เหมาะสมกับมิเตอร์วัดไฟหรืออุปกรณ์ป้องกัน (Secondary) โดยไม่เกิดความเสียหาย

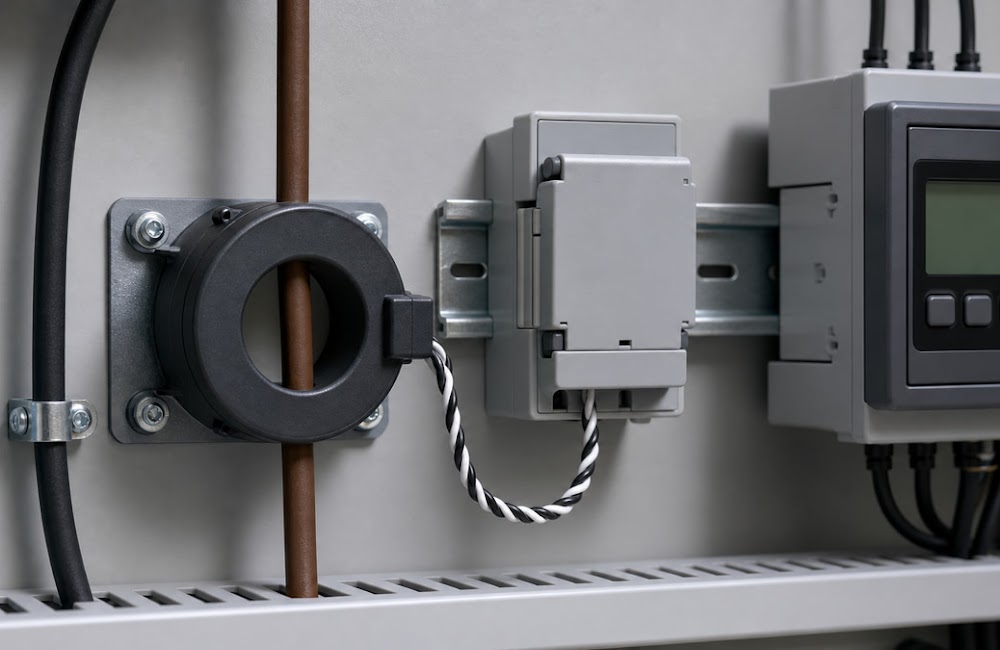

หลักการทำงานของ CT Ratio

หลักการทำงานของ CT Ratio เริ่มจากการให้กระแสไฟฟ้าหลักไหลผ่านรูของอุปกรณ์เพื่อสร้างสนามแม่เหล็กขึ้นรอบแกนเหล็ก สนามแม่เหล็กดังกล่าวจะเหนี่ยวนำขดลวดด้านในเพื่อแปลงกระแสสูงให้กลายเป็นกระแสต่ำฝั่งทุติยภูมิ ซึ่ง CT Ratio ค่าปกติ ที่ส่งออกไปจะอยู่ที่ 5A หรือ 1A กระบวนการนี้ช่วยให้ Protection Relay อ่านค่ากระแสไฟฟ้านั้นได้อย่างแม่นยำ

CT Ratio มีกี่แบบ?

การเลือกรูปแบบอุปกรณ์ให้ตรงกับหน้างานเป็นสิ่งสำคัญมาก CT Ratio แบ่งออกเป็น 2 ประเภทหลักตามลักษณะโครงสร้างการใช้งานดังนี้

แบบแกนปิด (Solid Core)

อุปกรณ์แบบแกนปิดมีลักษณะตัวห่วงเป็นวงทึบไม่สามารถถอดแยกได้ การติดตั้งต้องร้อยสายไฟเมนผ่านรูตรงกลาง รูปแบบนี้ให้ความแม่นยำสูง เหมาะสำหรับงานติดตั้งระบบไฟฟ้าใหม่ตั้งแต่เริ่มต้น

แบบแกนแยก (Split Core)

อุปกรณ์แบบแกนแยกถูกออกแบบมาให้สามารถเปิดปิดตัวล็อกเพื่อคล้องสายไฟได้ทันทีโดยไม่ต้องถอดสายไฟออก รูปแบบนี้ช่วยลดเวลา Production Downtime ได้อย่างยอดเยี่ยม เหมาะสำหรับหน้างานที่ระบบกำลังทำงานอยู่

การบำรุงรักษา CT Ratio

การบำรุงรักษาอย่างถูกวิธีช่วยยืดอายุการใช้งาน รักษาความแม่นยำของ CT Ratio ให้ทำงานได้อย่างปลอดภัย ทีมงานขอแนะนำขั้นตอนการตรวจสอบดังต่อไปนี้

การตรวจสอบและบำรุงรักษาเชิงป้องกัน (Preventive Maintenance)

ผู้ปฏิบัติงานควรทำความสะอาดคราบฝุ่นละอองบนตัวถังภายนอกด้วยผ้าแห้งเพื่อป้องกันการเกิด Flashover พร้อมตรวจสอบรอยแตกร้าวทางกายภาพ ขันจุดต่อสายไฟเทอร์มินอลให้แน่นหนาเพื่อป้องกันความร้อนสะสม

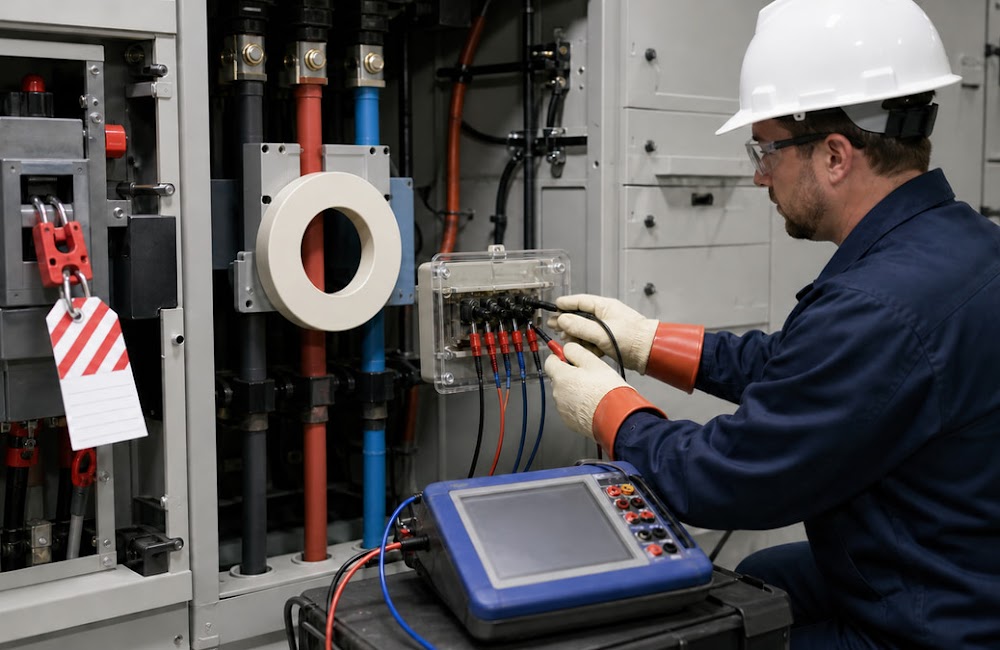

การตรวจสอบอัตราส่วนและความถูกต้อง (Ratio and Polarity Test)

ผู้ปฏิบัติงานต้องทดสอบ Ratio Error Test เพื่อยืนยันว่าการแปลงกระแสตรงกับสเปกที่ระบุไว้ การเช็คขั้ว P1, P2 และ S1, S2 ต้องถูกต้องตามทิศทางเสมอเพื่อป้องกันระบบรีเลย์ป้องกันทำงานผิดพลาด

การวัดและทดสอบทางไฟฟ้า (Electrical Testing)

การใช้เครื่อง Megger วัดค่าความต้านทานฉนวนช่วยป้องกันไฟรั่วลงโครงสร้าง กฎเหล็กที่สำคัญที่สุดคือห้ามปล่อยวงจรเปิด (Open-Circuit) ด้านทุติยภูมิขณะมีกระแสไหลผ่านสายหลักเด็ดขาดเพราะจะเกิดแรงดันสูงที่เป็นอันตรายถึงชีวิต

การใช้งาน CT Ratio

การนำ CT Ratio ไปประยุกต์ใช้งานในโรงงานอุตสาหกรรมมีจุดประสงค์เพื่อความปลอดภัย ประสิทธิภาพการวัดผล โดยมีรายละเอียดการใช้งานดังนี้

แปลงกระแสไฟฟ้าให้อยู่ในระดับปลอดภัย

หน้าที่หลักคือการนำกระแสไฟฟ้าแรงสูงมาลดทอนให้เหลือระดับต่ำก่อนจ่ายเข้าสู่เครื่องวัดทางไฟฟ้า กระบวนการนี้ช่วยแยกผู้ปฏิบัติงานออกจากอันตรายของไฟฟ้าแรงสูงโดยตรง

เพิ่มความแม่นยำในการแสดงผล

ระบบมิเตอร์จะนำค่า CT Ratio ไปใช้เป็นตัวคูณ (Multiplier) ในการประมวลผล การตั้งค่าที่ถูกต้องช่วยให้การแสดงค่าพลังงานไฟฟ้าตรงกับความเป็นจริงที่เกิดขึ้นในระบบ

การป้องกันระบบ (Protection)

อุปกรณ์จะส่งสัญญาณกระแสไฟฟ้าที่เหมาะสมไปยังรีเลย์ป้องกัน เมื่อเกิดกระแสไฟกระชาก รีเลย์จะสั่งการตัดวงจรทันทีเพื่อป้องกันความเสียหายต่อเครื่องจักร

ข้อดีของ CT Ratio

ข้อดีของการใช้ CT Ratio คือการยกระดับความปลอดภัยขั้นสูงสุดโดยแยกเครื่องมือวัดออกจากแรงดันไฟฟ้าแรงสูงโดยตรง อุปกรณ์ให้ความยืดหยุ่นสูงเพราะเปิดโอกาสให้มิเตอร์ขนาดมาตรฐาน 5A สามารถวัดกระแสหลักที่สูงมากๆ ได้อย่างแม่นยำ การทำงานร่วมกับระบบป้องกันช่วยเซฟระบบไฟฟ้าจากความเสียหายได้อย่างมหาศาล

วิธีเลือกซื้อ CT Ratio

การเลือกซื้ออุปกรณ์ให้คุ้มค่าต้องพิจารณาจากพิกัดกระแสสูงสุดของโหลดเป็นหลัก โดยต้องมีค่าเผื่อไว้เสมอ ทีมวิศวกรขอแนะนำหลักการพิจารณาเบื้องต้นเพื่อเป็นแนวทางดังนี้

• คำนวณหาค่าพิกัดกระแส: เลือกขนาด CT ที่มีพิกัดมากกว่ากระแสโหลดสูงสุดประมาณ 1.2 - 1.5 เท่า
• ดูจากกำลังมอเตอร์: หากทราบกำลังมอเตอร์ (kW) สามารถคำนวณหากระแสโดยใช้สูตร kW x 1.7
• เลือกชนิดของโครงสร้าง: ตัดสินใจเลือกระหว่างแบบแกนทึบสำหรับงานใหม่ หรือแบบแกนแยกสำหรับหน้างานที่มีพื้นที่จำกัด
• ตรวจสอบ Accuracy Class: เลือก Class 0.5 สำหรับการวัดพลังงานทั่วไป หรือเลือก Class 5P สำหรับงานระบบป้องกัน
• ประเมินค่า Burden (VA): เลือกพิกัดกำลังให้เพียงพอกับระยะทางสายไฟรวมถึงจำนวนอุปกรณ์ที่นำมาต่อพ่วง
• ท่านสามารถศึกษารายละเอียดเชิงลึกเพิ่มเติมได้จากบทความ What is Current Transformer

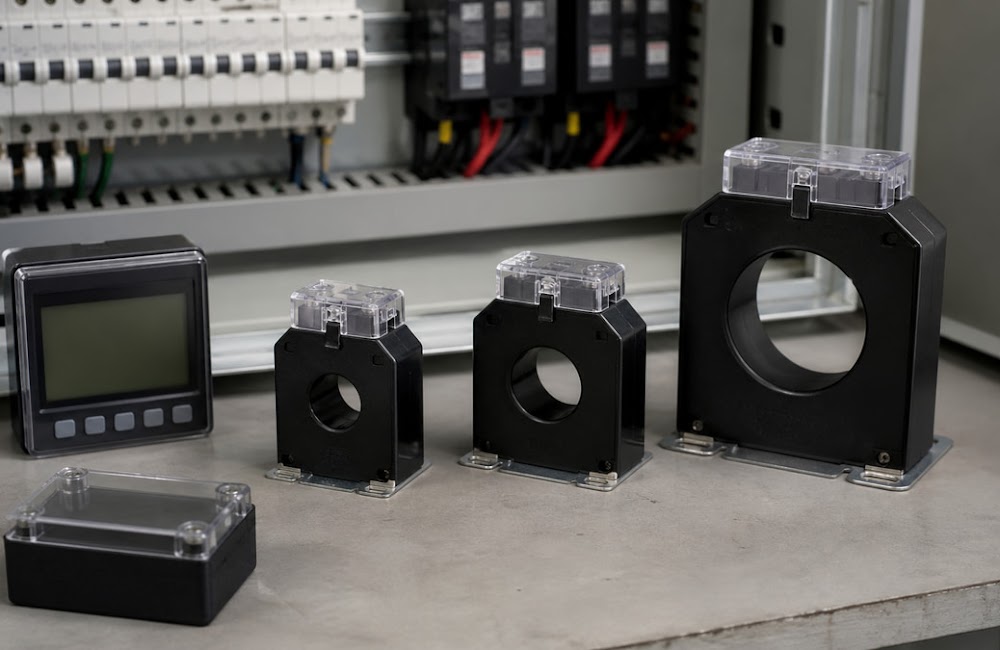

CT Ratio ค่าปกติ ที่นิยมใช้ในอุตสาหกรรม

ทีมวิศวกรพบว่าผู้ใช้งานมีข้อสงสัยเกี่ยวกับสเปกมาตรฐาน CT Ratio ค่าปกติ ที่มีจำหน่ายในท้องตลาดถูกแบ่งตามขนาดเบรกเกอร์เมนหลัก โดยพิจารณาตามข้อมูลดังนี้

• กลุ่มพิกัดกระแสขนาดเล็กถึงกลาง: ขนาด 50/5A, 100/5A, 200/5A เหมาะสำหรับตู้ควบคุมวงจรย่อย
• กลุ่มพิกัดกระแสขนาดใหญ่: ขนาด 400/5A, 800/5A ไปจนถึง 4000/5A เหมาะสำหรับตู้เมนสวิตช์บอร์ด (MDB)
• กระแสด้านทุติยภูมิ (Secondary): ค่ามาตรฐานสากลกำหนดไว้ที่ 5A หรือ 1A เสมอเพื่อรักษามาตรฐานความปลอดภัย สามารถอ้างอิงข้อมูลทางเทคนิคสากลได้ที่ Current Transformer Basics

สรุป

การทำความเข้าใจว่า CT Ratio คืออะไร รวมถึงการประยุกต์ใช้ CT Ratio ค่าปกติ อย่างถูกต้อง เป็นหัวใจสำคัญที่ช่วยให้ระบบไฟฟ้าในโรงงานปลอดภัย การเลือกใช้อุปกรณ์ที่ได้มาตรฐานช่วยป้องกันความเสียหายจากไฟฟ้าลัดวงจรได้อย่างมีประสิทธิภาพ บริษัท SCMA พร้อมเป็นพันธมิตรให้คำปรึกษาพร้อมส่งมอบโซลูชันการวัดผลระดับมืออาชีพเพื่อธุรกิจของท่าน

หากต้องการซื้อ CT Ratio สามารถซื้อจาก SCMA ได้แล้ววันนี้!

การลงทุนในอุปกรณ์ไฟฟ้าที่ได้มาตรฐานคือการรับประกันความปลอดภัยให้โรงงาน หากท่านกำลังมองหาอุปกรณ์ที่มีความแม่นยำสูง สามารถเลือกชมหมวดหมู่ Current Transformers รวมถึงสินค้าในกลุ่ม All Products จากแบรนด์ชั้นนำระดับโลกได้ทันที เรามีทีมวิศวกรผู้เชี่ยวชาญพร้อมดูแลในส่วนของ Our Services ตั้งแต่การออกแบบโซลูชันไปจนถึงบริการหลังการขาย

คำถามที่พบบ่อย

CT Ratio คืออะไร?

อุปกรณ์แปลงอัตราส่วนกระแสไฟฟ้าแรงสูงให้ลดต่ำลง เพื่อให้มิเตอร์หรืออุปกรณ์ป้องกันสามารถอ่านค่าได้อย่างปลอดภัย

CT Ratio ค่าปกติ ด้านทุติยภูมิคือเท่าไหร่?

ค่ามาตรฐานสากลด้านขาออก (Secondary) กำหนดไว้ที่ 5A หรือ 1A เพื่อจำกัดกระแสให้อยู่ในระดับที่ปลอดภัยสูงสุด

ลืมตั้งค่า Ratio ในเพาเวอร์มิเตอร์จะเกิดอะไรขึ้น?

มิเตอร์จะนำกระแสไฟฟ้าทุติยภูมิไปแสดงผลโดยตรง ส่งผลให้หน้าจอแสดงค่าพลังงานไฟฟ้าต่ำกว่าความเป็นจริงหลายเท่าตัว

ทำไมห้ามปล่อยวงจรด้านทุติยภูมิ (Secondary) เปิดไว้?

การเปิดวงจรขณะมีกระแสไหลผ่านฝั่งปฐมภูมิจะสร้างแรงดันไฟฟ้าเหนี่ยวนำมหาศาล ซึ่งเป็นอันตรายร้ายแรงต่อชีวิตผู้ปฏิบัติงาน

ควรเลือกใช้ Class 0.5 หรือ Class 5P?

Class 0.5 เหมาะสำหรับงานวัดค่าพลังงานทั่วไป ส่วน Class 5P ถูกออกแบบมาเพื่อความแม่นยำในระบบป้องกัน (Protection) โดยเฉพาะ
