Flow Meter หรือเครื่องวัดการไหล เป็นอุปกรณ์สำคัญในอุตสาหกรรมที่ต้องการวัดปริมาณการไหลของของเหลวหรือก๊าซ โดยหนึ่งในประเภทที่ได้รับความนิยมคือ Float Flow Meter หรือเครื่องวัดการไหลแบบลูกลอย ซึ่งมีการใช้งานกันอย่างแพร่หลายในหลากหลายอุตสาหกรรม ด้วยความแม่นยำสูงและการใช้งานที่ง่าย
Float Flow Meter คืออะไร?

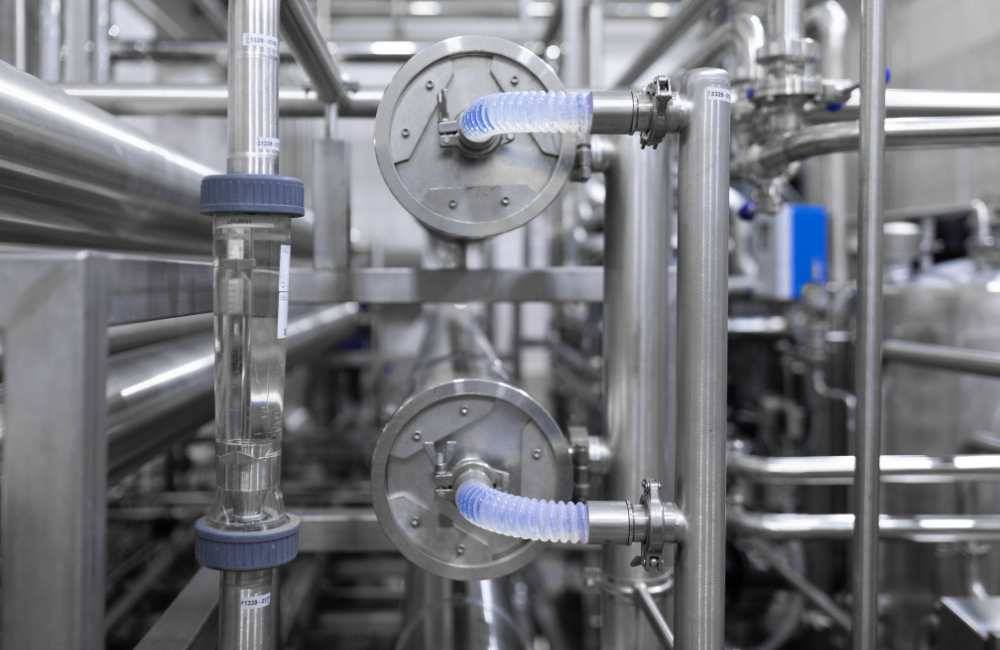

Float Flow Meter หรือที่เรียกอีกชื่อหนึ่งว่า Rotameter เป็นเครื่องวัดการไหลที่ทำงานตามหลักการวัดพื้นที่ผันแปร (Variable Area) ประกอบด้วยท่อแนวตั้งหรือแนวเอียงที่มีรูปทรงกรวยขยายจากล่างขึ้นบน และมีลูกลอย (Float) อยู่ภายใน เมื่อของไหลผ่านเข้ามาในท่อจากด้านล่าง ลูกลอยจะถูกดันให้ลอยขึ้นจนถึงจุดที่เกิดความสมดุลระหว่างแรงลอยตัวและแรงโน้มถ่วง ตำแหน่งความสูงของลูกลอยจะแสดงค่าอัตราการไหลผ่านสเกลที่ติดอยู่ข้างท่อ
หลักการทำงานของ Float Flow Meter
การทำงานของ Float Flow Meter อาศัยความสัมพันธ์ระหว่างอัตราการไหลและการเคลื่อนที่ของลูกลอย เมื่อของเหลวไหลผ่านเข้ามาในท่อรูปกรวย ลูกลอยจะเคลื่อนที่ขึ้นตามแรงดันของของไหล จนกระทั่งถึงจุดที่แรงลอยตัวเกิดความสมดุลกับแรงโน้มถ่วงของลูกลอย
ในตำแหน่งนี้ พื้นที่ช่องว่างวงแหวนระหว่างลูกลอยกับผนังท่อจะคงที่ โดยพื้นที่ช่องว่างนี้จะเป็นสัดส่วนโดยตรงกับความสูงของลูกลอย นั่นคือ ตำแหน่งของลูกลอยที่สูงขึ้นในท่อวัดจะบ่งบอกถึงอัตราการไหลที่มากขึ้น
สำหรับเครื่องวัดแบบส่งสัญญาณระยะไกล การเปลี่ยนแปลงตำแหน่งของลูกลอยจะถูกส่งไปยังตัวบ่งชี้ภายนอกหรือตัวแปลงสัญญาณผ่านแม่เหล็กที่ติดตั้งภายใน ซึ่งจะแปลงสัญญาณการเคลื่อนที่ของลูกลอยเป็นสัญญาณไฟฟ้ามาตรฐาน เช่น 0-10 mA, 4-20 mA เพื่อใช้ในการส่งสัญญาณระยะไกล การแสดงผล การบันทึก การคำนวณ และการควบคุม
โครงสร้างและส่วนประกอบของ Float Flow Meter
Float Flow Meter มีองค์ประกอบหลักที่สำคัญดังนี้:
- ตัวท่อวัด: ส่วนใหญ่ทำจากโลหะที่มีความต้านทานการกัดกร่อนสูงและมีความแข็งแรงทางกล สามารถปรับให้เข้ากับสภาพแวดล้อมและของไหลที่แตกต่างกันได้ ภายในท่อมีลักษณะเป็นรูปกรวยแนวตั้งที่ขยายจากล่างขึ้นบน
- ลูกลอย: มักทำจากวัสดุที่ทนต่อการกัดกร่อน โดยรูปร่างและความหนาแน่นจะถูกออกแบบตามช่วงการวัดและประเภทของไหลที่ต้องการวัด ลูกลอยจะเคลื่อนที่ขึ้นลงตามการไหลของของเหลวในท่อวัด
- ตัวบ่งชี้และตัวแปลงสัญญาณ: ใช้แสดงค่าอัตราการไหล ณ จุดติดตั้ง สามารถเป็นแบบเข็มชี้ ดิจิทัล หรือรูปแบบการแสดงผลอื่นๆ ตัวแปลงสัญญาณทำหน้าที่แปลงการเคลื่อนที่ของลูกลอยเป็นสัญญาณไฟฟ้าสำหรับการส่งและควบคุมระยะไกล
- ตัวกรองแม่เหล็ก: บางรุ่นมีตัวกรองแม่เหล็กเพื่อดักจับสารแม่เหล็ก (ferromagnetic) ในของไหล ป้องกันการดูดติดกับลูกลอย ซึ่งอาจส่งผลต่อความแม่นยำในการวัด
คุณสมบัติเด่นของ Float Flow Meter
Float Flow Meter มีคุณสมบัติเด่นหลายประการที่ทำให้เป็นทางเลือกที่ดีสำหรับการวัดอัตราการไหลในหลายอุตสาหกรรม:
- ความแม่นยำสูง: ความแม่นยำโดยทั่วไปสามารถถึงระดับ 1.0% และสำหรับรุ่นพิเศษสามารถถึงระดับ 0.5% ซึ่งเพียงพอสำหรับความต้องการวัดการไหลในอุตสาหกรรมส่วนใหญ่
- ช่วงการวัดกว้าง: สามารถวัดได้ตั้งแต่อัตราการไหลน้อยไปจนถึงอัตราการไหลสูง โดยมีอัตราส่วนช่วงการวัดโดยทั่วไป 10:1
- เหมาะกับของไหลหลากหลายประเภท: ใช้ได้กับการวัดอัตราการไหลของของเหลว ก๊าซ และไอน้ำ รวมถึงเหมาะสำหรับสภาพการใช้งานต่างๆ เช่น สภาพกัดกร่อน อุณหภูมิสูง ความดันสูง และสภาพแวดล้อมที่รุนแรงอื่นๆ
- ความเสถียรดี: ใช้โครงสร้างโลหะทั้งหมดและการส่งสัญญาณแบบแม่เหล็กไม่สัมผัส มีโครงสร้างแข็งแรง การทำงานเชื่อถือได้ ต้องการการบำรุงรักษาน้อย อายุการใช้งานยาวนาน และไม่มีการคลาดเคลื่อนหรือเบี่ยงเบนในการใช้งานระยะยาว
- มาตรฐานสัญญาณเอาต์พุต: มีเอาต์พุตสัญญาณอะนาล็อกมาตรฐานหลายแบบ เช่น 0-10 mA, 4-20 mA ซึ่งสามารถเชื่อมต่อและใช้งานร่วมกับระบบควบคุมต่างๆ ได้อย่างสะดวก
ประเภทของ Float Flow Meter
ในกลุ่มของ Float Flow Meter หรือเครื่องวัดการไหลแบบลูกลอย มีหลายประเภทให้เลือกใช้ตามความเหมาะสมของงาน ดังนี้:
1. Rotameter ดั้งเดิม
เป็นรูปแบบพื้นฐานที่ประกอบด้วยท่อแก้วหรือพลาสติกใสรูปทรงกรวย มีลูกลอยอยู่ภายใน เหมาะสำหรับการติดตั้งในพื้นที่ที่สามารถอ่านค่าได้โดยตรง เช่น ห้องปฏิบัติการหรือกระบวนการผลิตขนาดเล็ก
2. Metal Tube Rotameter
เป็น Rotameter ที่ใช้ท่อโลหะแทนท่อแก้วหรือพลาสติก เหมาะสำหรับการใช้งานที่ต้องการความทนทานสูง หรือในสภาพแวดล้อมที่มีความดันหรืออุณหภูมิสูง การอ่านค่าอาจใช้ระบบแม่เหล็กเพื่อส่งสัญญาณไปยังตัวบ่งชี้ภายนอก
3. Spring-Loaded Variable Area Flow Meter
เป็นการประยุกต์ใช้หลักการของ Variable Area โดยเพิ่มสปริงเข้าไปเพื่อต้านแรงจากของไหล ทำให้สามารถใช้งานกับของไหลที่มีความหนืดสูงได้ดีขึ้น และสามารถวัดอัตราการไหลที่สูงกว่าโดยไม่จำเป็นต้องขยายขนาดท่อ
วิธีการอ่านค่า Float Flow Meter
การอ่านค่าจาก Float Flow Meter ทำได้ไม่ยาก แต่ต้องอ่านอย่างถูกต้องเพื่อให้ได้ค่าที่แม่นยำ:
- สำหรับ Rotameter แบบท่อใส ให้อ่านค่าที่ระดับสูงสุดของลูกลอย (ไม่ใช่ตรงกลางหรือด้านล่างของลูกลอย)
- อ่านค่าในระดับสายตา เพื่อหลีกเลี่ยงความคลาดเคลื่อนจากการมองจากมุมที่ไม่ตรง
- ตรวจสอบหน่วยวัดที่แสดงบนสเกล ซึ่งอาจแตกต่างกันไปตามรุ่นและการใช้งาน เช่น LPH (ลิตรต่อชั่วโมง), m³/h (ลูกบาศก์เมตรต่อชั่วโมง), GPM (แกลลอนต่อนาที) เป็นต้น
- สำหรับ Float Flow Meter แบบส่งสัญญาณไฟฟ้า ให้อ่านค่าจากหน้าจอแสดงผลที่เชื่อมต่อกับอุปกรณ์
การเลือกใช้ Float Flow Meter ให้เหมาะสม
การเลือก Float Flow Meter ที่เหมาะสมกับงานเป็นสิ่งสำคัญ ควรพิจารณาปัจจัยต่างๆ ดังนี้:
- ประเภทของของไหล: เลือกรุ่นที่เหมาะกับของเหลว ก๊าซ หรือไอน้ำที่ต้องการวัด
- ช่วงอัตราการไหล: ตรวจสอบให้แน่ใจว่าช่วงการวัดครอบคลุมอัตราการไหลที่ต้องการใช้งาน
- ความดันและอุณหภูมิ: เลือกรุ่นที่ทนต่อความดันและอุณหภูมิในระบบได้
- ความแม่นยำที่ต้องการ: พิจารณาความแม่นยำที่ต้องการสำหรับการใช้งาน
- วัสดุของตัวเรือนและลูกลอย: เลือกวัสดุที่เข้ากันได้กับของไหลที่วัดและสภาพแวดล้อมการใช้งาน
- การเชื่อมต่อ: พิจารณาขนาดและประเภทการเชื่อมต่อ เช่น แบบเกลียว แบบหน้าแปลน หรือแบบแคลมป์
- ต้องการการส่งสัญญาณระยะไกลหรือไม่: หากต้องการส่งข้อมูลไปยังระบบควบคุมหรือแสดงผลระยะไกล ควรเลือกรุ่นที่มีความสามารถนี้
การใช้งาน Float Flow Meter ในอุตสาหกรรม
Float Flow Meter มีการใช้งานอย่างกว้างขวางในหลายอุตสาหกรรม เนื่องจากความน่าเชื่อถือและความง่ายในการใช้งาน ตัวอย่างการใช้งานในอุตสาหกรรมต่างๆ ได้แก่:
- อุตสาหกรรมเคมีและเภสัชกรรม: ใช้วัดการไหลของสารเคมี ตัวทำละลาย และส่วนผสมทางเภสัชกรรม เพื่อให้มั่นใจในกระบวนการจ่าย การผสม และปฏิกิริยาที่แม่นยำ
- อุตสาหกรรมน้ำมันและก๊าซ: ใช้ในการวัดการไหลที่แม่นยำ ซึ่งเป็นสิ่งจำเป็นในอุตสาหกรรมนี้
- อุตสาหกรรมเครื่องดื่ม: ใช้ในการแบ่งส่วนและการผสมเครื่องดื่มอย่างเหมาะสม
- การบำบัดน้ำเสีย: ใช้ในโรงบำบัดน้ำเสียและเครือข่ายการกระจายเพื่อวัดน้ำสะอาด น้ำเสีย หรือการไหลของตะกอน
- การชลประทานและการเกษตร: ช่วยให้เกษตรกรเพิ่มประสิทธิภาพและอนุรักษ์ทรัพยากรน้ำ
- ระบบ HVAC: ใช้วัดการไหลของอากาศและก๊าซอื่นๆ ในระบบปรับอากาศและระบายอากาศ
- การควบคุมการเผาไหม้และการตรวจสอบการปล่อยมลพิษ: ใช้วัดการไหลของอากาศเผาไหม้ ก๊าซเชื้อเพลิง และก๊าซไอเสียในหัวเผาอุตสาหกรรม หม้อไอน้ำ และเครื่องยนต์
บริการครบวงจรด้าน Flow Meter จาก SCMA
SCMA พร้อมให้บริการจัดจำหน่ายด้าน Flow Meter แบบครบวงจร ด้วยประสบการณ์อันยาวนานในวงการอุตสาหกรรมระบบอัตโนมัติ เราไม่ได้เป็นเพียงผู้จัดจำหน่ายอุปกรณ์ แต่คือพันธมิตรที่ลูกค้าไว้วางใจในทุกขั้นตอน:
- บริการให้คำปรึกษาและออกแบบระบบ: ทีมวิศวกรผู้เชี่ยวชาญของเราพร้อมให้คำปรึกษาและออกแบบระบบวัดการไหลที่เหมาะสมกับความต้องการเฉพาะของแต่ละอุตสาหกรรม
- จัดจำหน่ายผลิตภัณฑ์คุณภาพสูง: เราเป็นตัวแทนจำหน่ายผลิตภัณฑ์จากแบรนด์ชั้นนำระดับโลก รวมถึงเป็นผู้แทนจำหน่ายอย่างเป็นทางการแต่เพียงผู้เดียวของ ifm electronic ในประเทศไทย
- บริการติดตั้งโดยผู้เชี่ยวชาญ: ทีมเทคนิคของเราให้บริการติดตั้ง Flow Meter และระบบที่เกี่ยวข้องอย่างมืออาชีพ เพื่อให้มั่นใจในประสิทธิภาพสูงสุด
- บริการสอบเทียบและบำรุงรักษา: เรามีบริการสอบเทียบและบำรุงรักษา Flow Meter เพื่อรักษาความแม่นยำและยืดอายุการใช้งาน
- การฝึกอบรมการใช้งาน: จัดหลักสูตรฝึกอบรมเพื่อให้ลูกค้าสามารถใช้งานและดูแลรักษาอุปกรณ์ได้อย่างถูกต้อง
- บริการหลังการขายครบวงจร: ให้บริการหลังการขายที่ครอบคลุมทั้งการบำรุงรักษา การอัพเดตระบบ และการแก้ปัญหาอย่างทันท่วงที
สรุป
Float Flow Meter เป็นเครื่องมือวัดการไหลที่มีประสิทธิภาพสูง ด้วยโครงสร้างที่เรียบง่ายแต่ให้ความแม่นยำสูง ทำให้สามารถใช้งานได้อย่างกว้างขวางในหลายอุตสาหกรรม ข้อได้เปรียบสำคัญคือความเสถียร การบำรุงรักษาน้อย และความสามารถในการวัดของไหลหลากหลายประเภท SCMA Company Limited พร้อมเป็นพันธมิตรที่ไว้วางใจได้ ในการให้คำปรึกษา จัดหา ติดตั้ง และให้บริการหลังการขายสำหรับ Flow Meter ทุกประเภท เพื่อให้ธุรกิจของคุณเติบโตอย่างมีประสิทธิภาพสูงสุด
คำถามที่พบบ่อย
Flow Meter คืออะไร?
Flow Meter คือ เครื่องมือวัดที่ออกแบบมาเพื่อวัดปริมาตร ปริมาณ หรืออัตราการเคลื่อนที่ของของไหล (Fluid) ผ่านภาชนะ เช่น ท่อหรือราง โดยสามารถคำนวณจากพื้นที่หน้าตัด ปริมาตร และเวลาที่ของไหลต่างๆ เช่น น้ำ น้ำมัน และแก๊ส ไหลผ่าน เครื่องมือนี้มีความสำคัญอย่างมากในกระบวนการอุตสาหกรรมที่ต้องการความแม่นยำในการวัดการไหล
Flow Meter หลักการทํางาน?
หลักการทำงานพื้นฐานของ Flow meter คือการใช้การไหลของของไหลที่ผ่านสิ่งกีดขวางหรือโครงสร้างเฉพาะ ทำให้เกิดรูปแบบการไหลใหม่ขึ้น จากนั้นจึงทำการวัดรูปแบบการไหลแบบใหม่นี้ด้วยเซนเซอร์ชนิดต่างๆ เช่น เซนเซอร์วัดความดัน เซนเซอร์แม่เหล็ก หรือเซนเซอร์อัลตราโซนิก ขึ้นอยู่กับประเภทของ Flow meter และความเหมาะสมกับของไหลที่ต้องการวัด
Flow Meter มีกี่แบบ?
Flow Meter มีหลายประเภทที่นิยมใช้ในอุตสาหกรรม ได้แก่:
- Rotameter - เครื่องวัดการไหลแบบลูกลอยในท่อรูปกรวย
- Variable Area Flowmeter - เครื่องวัดการไหลแบบพื้นที่ผันแปร
- Turbine Flowmeter - เครื่องวัดการไหลแบบกังหัน
- Oval Gear Flowmeter - เครื่องวัดการไหลแบบเฟืองรูปวงรี
- Electromagnetic Flowmeter - เครื่องวัดการไหลแบบแม่เหล็กไฟฟ้า
- Orifice Plate Flowmeter - เครื่องวัดการไหลแบบแผ่นออริฟิส
แต่ละประเภทมีข้อดีและความเหมาะสมกับการใช้งานที่แตกต่างกันไปตามคุณสมบัติของของไหลและความต้องการในการวัด
