วาล์วลม 3/2 คืออะไร? ครบทุกเรื่องที่ต้องรู้ หลักการทำงาน และวิธีเลือก

content scma - April 15, 2026

วาล์วลม 3/2 คืออะไร ทำไมถึงเป็นอุปกรณ์ชิ้นสำคัญในวงจรนิวเมติกส์? บทความนี้จะพาทุกท่านไปเจาะลึกหลักการทำงานของวาล์ว 3/2 รวมถึงการอ่านสัญลักษณ์วาล์วนิวเมติกส์แบบเข้าใจง่าย เพื่อให้คุณนำความรู้ไปปรับใช้กับ 3way valve หรือ three way valve ในหน้างานจริงได้อย่างถูกต้อง หากคุณกำลังมองหาผู้เชี่ยวชาญด้านระบบอัตโนมัติ ลองดูบริการของ SCMA ที่พร้อมให้คำปรึกษาด้านเทคโนโลยีอุตสาหกรรมอย่างครบวงจร

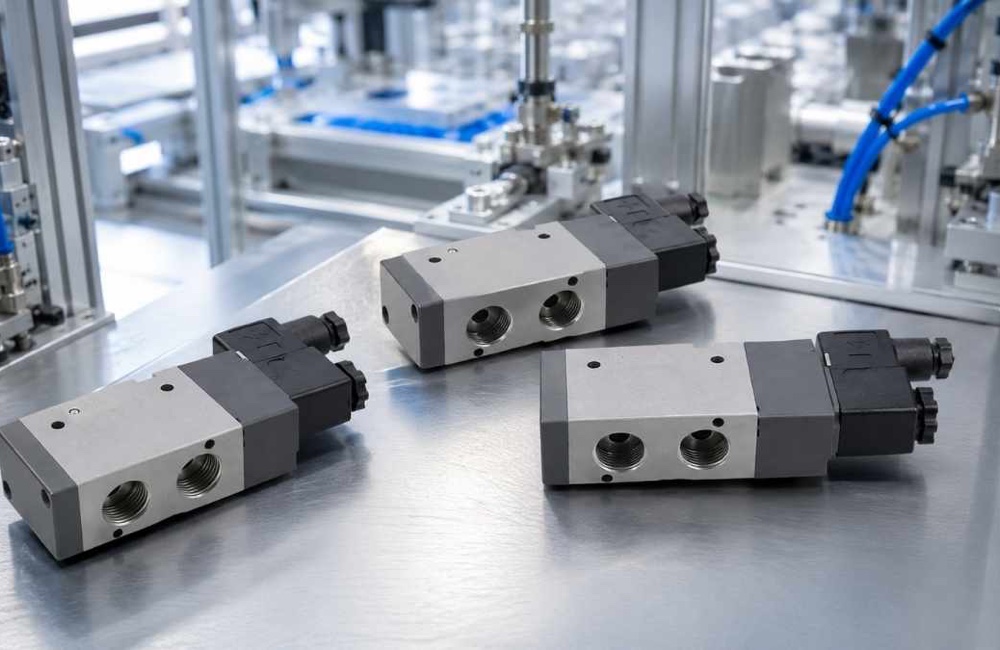

วาล์วลมสำหรับระบบนิวเมติกส์หลายรูปแบบ

วาล์วลม 3/2 คืออะไร? ทำความรู้จักส่วนประกอบและหน้าที่

วาล์วลม 3/2 คืออุปกรณ์ควบคุมทิศทางการไหลของลมอัดในระบบนิวเมติกส์ ตัวเลข 3/2 มีความหมายที่เข้าใจง่าย คือตัววาล์วมีพอร์ตเชื่อมต่อลมจำนวน 3 พอร์ต มีสถานะการทำงาน 2 ตำแหน่ง (2 Positions) ส่วนประกอบหลักภายในประกอบด้วยตัวเรือน (Body) แกนวาล์ว (Spool หรือ Poppet) ซีลยางป้องกันลมรั่ว หน้าที่หลักของวาล์ว 3/2 คือการสลับทิศทางลมเพื่อสั่งการให้อุปกรณ์ปลายทางทำงาน ตัวอย่างเช่น การจ่ายลมเข้ากระบอกสูบลม หรือการระบายลมทิ้งเพื่อลดแรงดันในระบบ

หลักการทำงานของวาล์ว 3/2 เป็นอย่างไร?

จากประสบการณ์ของทีมวิศวกร SCMA วาล์ว 3/2 การทํางานจะแบ่งออกเป็นสองสภาวะอย่างชัดเจน ในตำแหน่งปกติที่ยังไม่มีการสั่งงาน (Normal Position) สปริงภายในจะดันแกนวาล์วให้อยู่ในตำแหน่งพัก ซึ่งอาจเป็นการปิดกั้นลม (NC) หรือปล่อยลมผ่าน (NO) เมื่อมีการสั่งงานผ่านระบบไฟฟ้าหรือกลไก แกนวาล์วจะเคลื่อนที่เพื่อเปลี่ยนตำแหน่ง ทำให้ลมอัดจากแหล่งจ่ายไหลผ่านไปยังอุปกรณ์ปลายทางได้ เมื่อยกเลิกการสั่งงาน สปริงจะดันแกนวาล์วกลับสู่ตำแหน่งเดิม ลมที่ค้างอยู่ในระบบจะถูกระบายออกทางพอร์ตระบายทิ้ง กลไกนี้คือหัวใจสำคัญในการออกแบบวงจรนิวเมติกส์ที่ปลอดภัย

สัญลักษณ์วาล์ว 3/2 (Symbol) แบบต่างๆ อ่านอย่างไร?

การอ่านสัญลักษณ์วาล์วนิวเมติกส์ให้เป็น ถือเป็นทักษะพื้นฐานที่วิศวกรทุกคนต้องมี เพื่อให้การประกอบวงจรนิวเมติกส์ถูกต้องตามหลักวิศวกรรมสากล

วิธีอ่านสัญลักษณ์นิวเมติกส์เบื้องต้น

สัญลักษณ์วาล์วนิวเมติกส์จะถูกแสดงด้วยรูปสี่เหลี่ยมจัตุรัส จำนวนกรอบสี่เหลี่ยมบ่งบอกถึงจำนวนตำแหน่งการทำงานของวาล์ว ในขณะที่ลูกศรภายในกรอบจะแสดงทิศทางการไหลของลม สำหรับวาล์ว 3/2 จะมีกรอบสี่เหลี่ยม 2 กรอบต่อกัน ภายในมีลูกศรและเส้นสัญลักษณ์พอร์ตจำนวน 3 จุด

สัญลักษณ์ของวาล์ว 3/2 แบบปกติปิด (NC - Normally Closed)

สำหรับวาล์ว 3/2 แบบ NC (Normally Closed) ในสภาวะปกติที่ยังไม่สั่งงาน พอร์ตลมเข้า (พอร์ต 1) จะถูกปิดกั้น ลมไม่สามารถไหลผ่านไปยังพอร์ตใช้งาน (พอร์ต 2) ได้ ลมในระบบจะถูกระบายออกทางพอร์ตทิ้ง (พอร์ต 3) เมื่อมีการสั่งงาน ลมถึงจะไหลจากพอร์ต 1 ไปพอร์ต 2 ได้

สัญลักษณ์ของวาล์ว 3/2 แบบปกติเปิด (NO - Normally Open)

สัญลักษณ์วาล์วนิวเมติกส์ของแบบ NO (Normally Open) จะทำงานสลับกับแบบ NC ในสภาวะปกติลมจากพอร์ต 1 จะไหลผ่านไปยังพอร์ต 2 ได้ทันที เมื่อมีการสั่งงานวาล์ว 3/2 แกนวาล์วจะเลื่อนไปปิดพอร์ต 1 ลมในระบบจะถูกระบายทิ้งทางพอร์ต 3 เป็นรูปแบบที่ใช้ในวงจรที่ต้องการจ่ายลมตลอดเวลา

สัญลักษณ์กลไกการสั่งงาน (Solenoid, ปุ่มกด, ลูกกลิ้ง)

ด้านข้างของกรอบสี่เหลี่ยมจะมีการเติมสัญลักษณ์การสั่งงานเข้าไป เพื่อระบุว่า 3way valve นั้นทำงานด้วยวิธีใด สัญลักษณ์ขดลวดพร้อมเส้นขีดขวางหมายถึง โซลินอยด์วาล์ว 3/2 สัญลักษณ์รูปครึ่งวงกลมหมายถึงการกดด้วยมือ (ปุ่มกด) รูปวงกลมหมายถึงลูกกลิ้ง (Roller) ที่สั่งงานด้วยกลไกเครื่องจักร

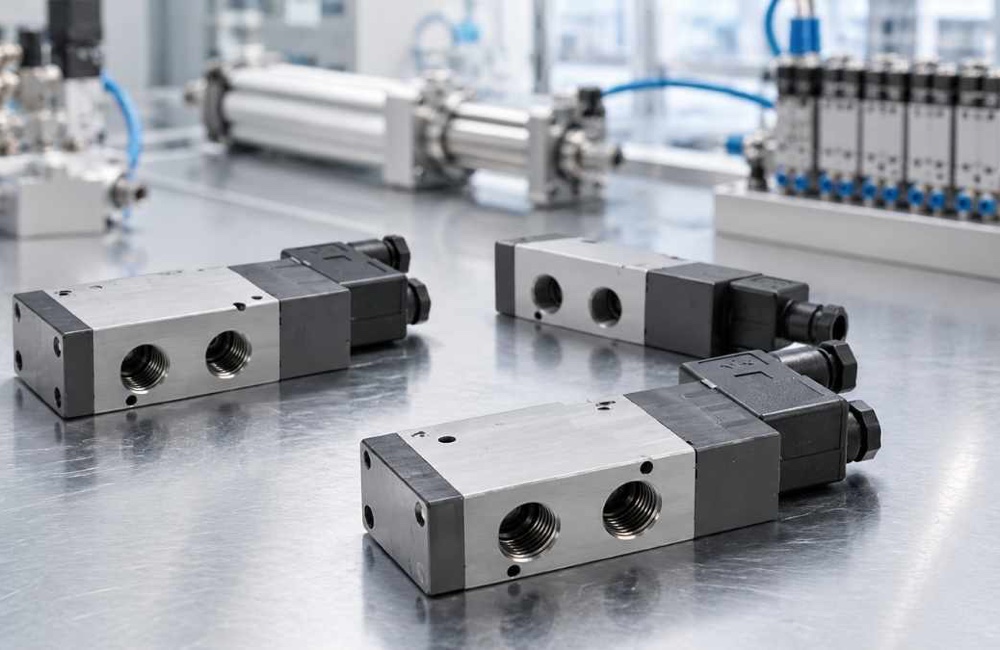

วาล์วนิวเมติกส์แบบโซลินอยด์บนโต๊ะงาน

ประเภทของวาล์วลม 3/2 ที่นิยมใช้งานมีอะไรบ้าง?

ในท้องตลาดมีการแบ่งประเภทของ three way valve ตามลักษณะการสั่งงาน เพื่อให้วิศวกรสามารถนำไปประยุกต์ใช้กับเครื่องจักรได้อย่างหลากหลาย

วาล์วสั่งงานด้วยไฟฟ้า (Solenoid Valve)

โซลินอยด์วาล์ว 3/2 เป็นประเภทที่ได้รับความนิยมสูงสุดในยุคอุตสาหกรรมอัตโนมัติ ใช้กระแสไฟฟ้าสร้างสนามแม่เหล็กเพื่อดึงแกนวาล์วให้ทำงาน เหมาะสำหรับการควบคุมผ่านระบบ PLC หากคุณต้องการศึกษาเพิ่มเติม สามารถอ่านบทความเกี่ยวกับ โซลินอยด์วาล์วลม ได้ที่นี่

วาล์วสั่งงานด้วยกลไก (Mechanical Valve) เช่น แบบปุ่มกด, แบบคันโยก

วาล์ว 3/2 ประเภทนี้อาศัยแรงกระทำทางกลจากภายนอกเพื่อเปลี่ยนตำแหน่งวาล์ว เช่น การใช้มือโยกคันโยก การกดปุ่มบนแผงควบคุม การใช้ลูกกลิ้งรับแรงกระแทกจากชิ้นงาน นิยมใช้ในวงจรนิวเมติกส์ที่ไม่ต้องการระบบไฟฟ้าเข้ามาเกี่ยวข้องเพื่อความปลอดภัย

วาล์วสั่งงานด้วยลม (Pneumatic Valve / Pilot Valve)

3way valve แบบสั่งงานด้วยลมจะใช้แรงดันลมขนาดเล็ก (Pilot air) ไปดันแกนวาล์วหลักให้เปลี่ยนตำแหน่ง เหมาะสำหรับพื้นที่อันตรายที่ไวต่อประกายไฟ ข้อดีคือตอบสนองได้รวดเร็ว ทนทานต่อสภาพแวดล้อมที่รุนแรงในโรงงานอุตสาหกรรม

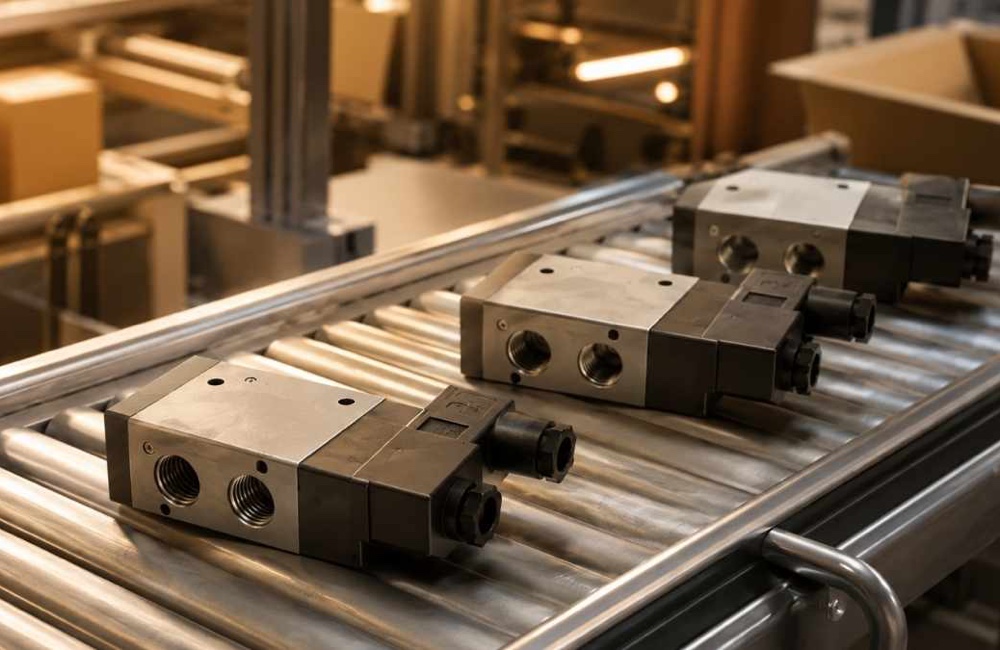

วาล์วลมติดตั้งในสายการผลิตอุตสาหกรรม

ตัวอย่างการนำวาล์ว 3/2 ไปใช้งานในอุตสาหกรรม

ทีมวิศวกรของ SCMA ได้เข้าไปมีส่วนร่วมในการออกแบบระบบให้กับหลากหลายโรงงาน เราพบว่าการประยุกต์ใช้วาล์ว 3/2 มีความหลากหลายและน่าสนใจมาก โดยมีตัวอย่างการใช้งานหลักๆ ดังนี้

การควบคุมกระบอกสูบลมทำงานทางเดียว (Single-acting Cylinder): ใช้ โซลินอยด์วาล์ว 3/2 จ่ายลมเพื่อดันก้านกระบอกออก แตกต่างจากโซลินอยด์วาล์ว 5/2 ที่ใช้กับกระบอกสูบทำงานสองทาง
การใช้เป็นวาล์วเป่าลม (Blow-off Valve): ในสายพานการผลิต 3way valve นิยมนำมาใช้เปิด-ปิดลมเพื่อเป่าทำความสะอาดชิ้นงานได้อย่างแม่นยำ
การประยุกต์ใช้งานในระบบสุญญากาศ (Vacuum Application): เป็นพื้นฐานนิวเมติกส์ในการใช้วาล์ว 3/2 ควบคุมการดูดจับและปล่อยชิ้นงานผ่านตัวดูดสุญญากาศ อ้างอิงการใช้งานมาตรฐานสากลจาก MecFluid2

วิธีเลือกซื้อวาล์วลม 3/2 ให้เหมาะสมกับงาน

การเลือกวาล์วลม 3/2 ที่ถูกต้องช่วยลดปัญหาดาวน์ไทม์ (Downtime) ในสายการผลิตได้มหาศาล ข้อควรพิจารณาก่อนการตัดสินใจซื้อมีดังต่อไปนี้

พิจารณาจากแรงดันลมที่ใช้งาน: ต้องตรวจสอบว่า วงจรนิวเมติกส์ ของคุณใช้แรงดันลมเท่าไหร่ โซลินอยด์วาล์ว 3/2 ต้องรองรับแรงดันใช้งานสูงสุด (Max Pressure) ได้อย่างปลอดภัย
ขนาดของพอร์ตและอัตราการไหล: เลือกขนาดเกลียว (เช่น 1/8", 1/4", 1/2") ให้สัมพันธ์กับปริมาณลมที่ three way valve ต้องจ่ายไปยังอุปกรณ์ปลายทาง
ประเภทของสารที่ต้องการควบคุม (ลม, น้ำ, น้ำมัน): แม้จะเรียกว่า วาล์ว 3/2 แต่บางรุ่นออกแบบมาให้ใช้กับของเหลวได้ ควรดูสเปคชีท (Datasheet) ให้ละเอียด
สภาพแวดล้อมและอุณหภูมิในการติดตั้ง: หากติดตั้งในพื้นที่เปียกชื้น มีฝุ่นละออง ต้องเลือก สัญลักษณ์วาล์วนิวเมติกส์ และตัววาล์วที่มีค่า IP (Ingress Protection) เหมาะสม

สรุป

วาล์วลม 3/2 ถือเป็นอุปกรณ์ควบคุมทิศทางลมที่มีบทบาทสำคัญในการออกแบบวงจรนิวเมติกส์ การทำความเข้าใจหลักการทำงาน การอ่านสัญลักษณ์วาล์วนิวเมติกส์ จะช่วยให้คุณเลือกใช้งาน 3way valve ได้อย่างถูกต้องและปลอดภัย หากคุณต้องการศึกษาลึกลงไปถึง หลักการทำงานของโซลินอยด์วาล์วเพื่อการประยุกต์ใช้ในอุตสาหกรรม ทีมวิศวกรผู้เชี่ยวชาญจาก SCMA พร้อมให้คำปรึกษา ออกแบบระบบ บริการครบวงจรเพื่อประสิทธิภาพสูงสุดของโรงงานคุณ
