สวิตช์ปุ่มกด push button switch คืออะไร? วิธีเลือกใช้ให้ถูกประเภท

สวิตช์ปุ่มกด push button switch คืออะไร และเราจะเลือกใช้อย่างไรให้เหมาะสมกับระบบไฟฟ้าและตู้ควบคุม? หากคุณกำลังสงสัยว่าอุปกรณ์ตัวเล็กๆ อย่าง ปุ่มกด หรือที่หลายคนคุ้นเคยในชื่อ ปุ่มpower มีการทำงานอย่างไร บทความนี้มีคำตอบครบถ้วน ไม่ว่าจะเป็น button แปลว่า อะไรในเชิงวิศวกรรม รวมถึงการเลือกใช้งานร่วมกับ แมกเนติก คอนแทคเตอร์ได้อย่างถูกต้อง โดยคุณจะได้เรียนรู้ตั้งแต่ Push Button Switch หลักการ ทํา งาน ตลอดจนถึงการเลือกซื้อให้ตอบโจทย์ หากคุณกำลังมองหาอุปกรณ์คุณภาพ สามารถเข้าชม บริการตู้คอนโทรลไฟฟ้าของเรา เพื่อเป็นแนวทางในการออกแบบระบบได้ทันที

Push Button Switch คืออะไร และมีความสำคัญอย่างไรในงานไฟฟ้า?

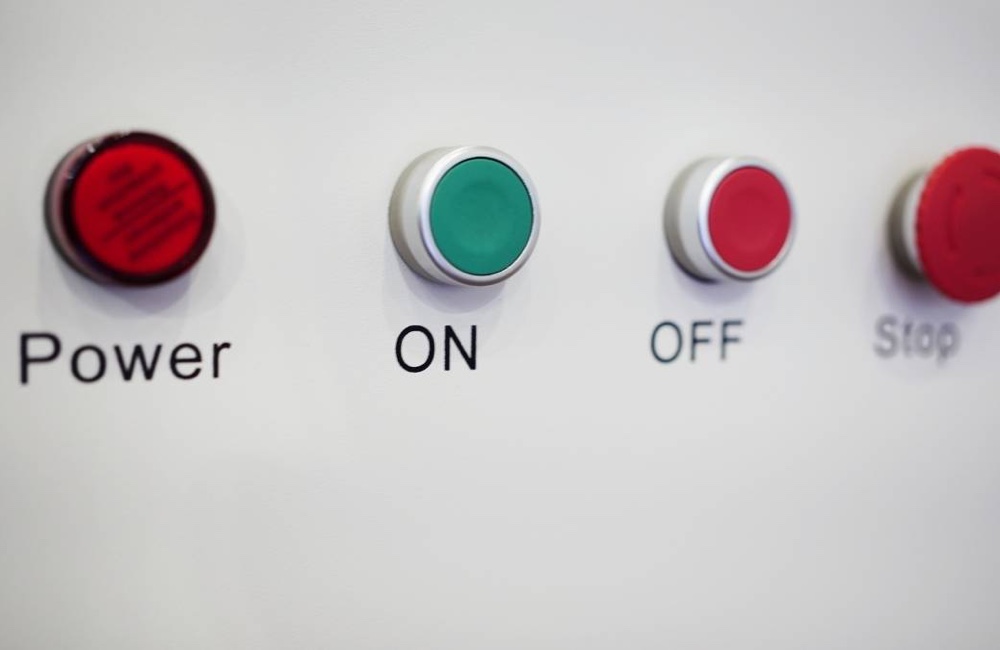

สวิตช์ปุ่มกด push button switch คือ อุปกรณ์สวิตช์ที่ใช้ในการควบคุมการเปิด-ปิดวงจรไฟฟ้า โดยหน้าที่หลักคือการรับคำสั่งจากผู้ใช้งานผ่านการ กดปุ่ม เพื่อให้หน้าสัมผัสภายในเชื่อมต่อหรือแยกออกจากกัน ส่งผลให้วงจรไฟฟ้าทำงานหรือหยุดทำงาน เมื่อเปรียบเทียบกับสวิตช์ประเภทอื่น สวิตช์ประเภทนี้มักจะใช้ร่วมกับวงจรควบคุมที่มีอุปกรณ์อย่าง รีเลย์ เพื่อสั่งงานกำลังไฟฟ้าขนาดใหญ่ ซึ่งพบเห็นได้บ่อยทั้งในแผงควบคุมอุตสาหกรรมและเครื่องจักรในชีวิตประจำวัน โดยการใช้งานพื้นฐานมักจะทำหน้าที่เป็นเสมือน ปุ่มpowerคือ ตัวสั่งการเริ่มต้นหรือหยุดการทำงานของระบบนั่นเอง

หลักการทำงานของสวิตช์ปุ่มกด (Push Button) เป็นอย่างไร?

เมื่อพูดถึง Push Button Switch หลักการทํางาน นั้น อาศัยกลไกทางกลผสมผสานกับทางไฟฟ้า ภายในจะมีสปริงและหน้าสัมผัส (Contacts) ประกอบอยู่ เมื่อเราออกแรงกดลงบน ปุ่มสวิทช์ แกนของปุ่มจะดันให้หน้าสัมผัสเคลื่อนที่ไปชนหรือแยกออกจากกัน ทำให้กระแสไฟฟ้าสามารถไหลผ่านหรือถูกตัดวงจรได้ เมื่อปล่อยมือ สปริงจะดันปุ่มกลับสู่ตำแหน่งเดิมในรุ่นพื้นฐานทั่วไป ซึ่งในวงจรควบคุมมอเตอร์ มักจะนำอุปกรณ์นี้ไปสั่งงานคอยล์ของ magnetic คอนแทคเตอร์ เพื่อให้วงจรกำลังทำงาน การเข้าใจโครงสร้างของ สวิตช์ ปุ่มกด จึงเป็นหัวใจสำคัญในการออกแบบและต่อวงจรไฟฟ้าได้อย่างถูกต้องและปลอดภัย

สวิตช์ปุ่มกดมีกี่ประเภท? รู้จักก่อนเลือกซื้อ

การเลือก สวิตช์ปุ่มกด push button switch ให้เหมาะกับงาน ต้องเริ่มต้นจากการรู้จักประเภทต่างๆ เสียก่อน โดยทั่วไปเราสามารถแบ่งประเภทของ push button ได้ตามลักษณะการทำงานและลักษณะภายนอกดังนี้

แบ่งตามลักษณะการทำงาน: กดติดปล่อยดับ และ กดติดกดดับ

สวิตช์ประเภทแรกคือแบบธรรมดาที่ใช้ในการเริ่มทำงาน (Start) และหยุดการทำงาน (Stop) ซึ่งส่วนใหญ่มักจะอยู่ในรูปแบบกดแล้วเด้งกลับ ส่วนอีกประเภทที่ได้รับความนิยมคือ push button switch กดติด กดดับ โดยเมื่อทำการกดแล้วสวิตช์จะล็อกค้างสถานะไว้ จนกว่าจะมีการกดซ้ำอีกครั้งเพื่อยกเลิกการทำงาน

แบ่งตามลักษณะภายนอก: ปุ่มกดแบบมีไฟ (Illuminated)

สำหรับจุดที่ต้องการความชัดเจนในการแสดงสถานะการทำงานของเครื่องจักร มักจะเลือกใช้ สวิตช์ปุ่มกดแบบมีไฟ ซึ่งจะมีหลอด LED อยู่ภายใน โดยหลอดไฟจะสว่างขึ้นเมื่อวงจรทำงานหรือมีกระแสไฟจ่ายเข้า ช่วยลดความผิดพลาดและเพิ่มความปลอดภัยในการสังเกตของโอเปอเรเตอร์ได้อย่างดีเยี่ยม

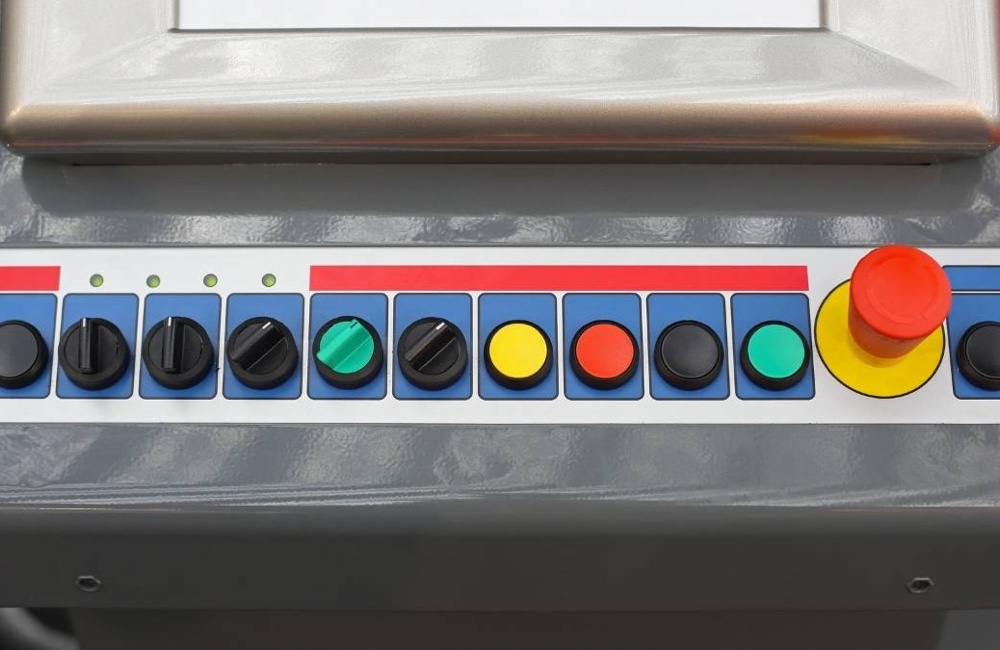

สวิตช์ปุ่มกดฉุกเฉิน (Emergency Stop Switch)

เป็น สวิตช์ ปุ่มกด ที่ออกแบบมาเพื่อความปลอดภัยสูงสุด มีจุดเด่นคือส่วนหัวมีขนาดใหญ่และใช้สีแดงเพื่อความชัดเจน มักจะใช้กลไกการทำงานแบบ push button switch กดติด กดดับ (กดแล้วล็อกค้างทันที) ใช้สำหรับตัดวงจรทั้งหมดทันทีเมื่อเกิดเหตุฉุกเฉิน และต้องหมุนหรือดึงเพื่อคลายล็อกก่อนระบบจึงจะสามารถกลับมาทำงานได้

สวิตช์เลือก (Selector Switch)

แม้รูปแบบการสัมผัสจะไม่ใช่การ กดปุ่ม ยุบลงไปตรงๆ แต่สวิตช์แบบบิดเลือกก็ถูกจัดอยู่ในหมวดหมู่หน้าแผงควบคุมที่ใกล้เคียงกัน ใช้สำหรับการบิดหมุนเพื่อเปลี่ยนโหมดการทำงาน เช่น โหมด Manual หรือ Auto หากสนใจข้อมูลเชิงลึก สามารถศึกษาเพิ่มเติมได้ที่บทความ Selector Switch คืออะไร

รู้จักสัญลักษณ์ของสวิตช์ปุ่มกด (Push Button Symbol) ที่พบบ่อย

ในการอ่านแบบวงจรไฟฟ้า (Wiring Diagram) การเข้าใจสัญลักษณ์ของ สวิตช์ปุ่มกด push button switch ถือเป็นทักษะที่ขาดไม่ได้ ซึ่งสัญลักษณ์และสีมาตรฐานเหล่านี้จะช่วยบ่งบอกได้ว่า ปุ่มกด นั้นทำหน้าที่อะไรในระบบควบคุม

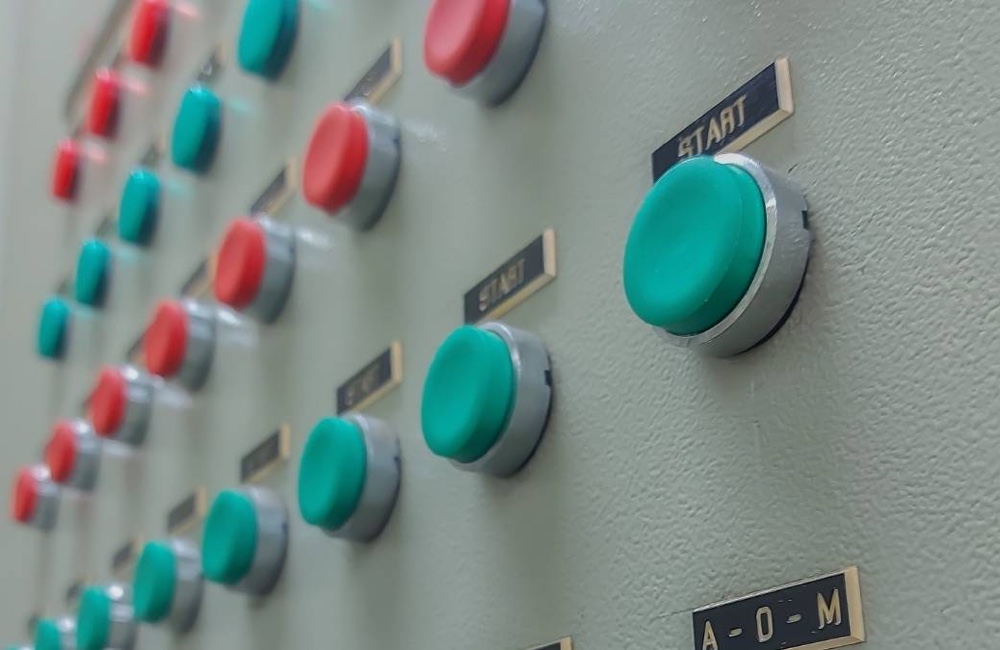

สัญลักษณ์ของปุ่มกด Start (สีเขียว)

ในวงจรควบคุมทั่วไป ปุ่มสำหรับสั่งเริ่มระบบ (Start) มักถูกกำหนดให้เป็นสีเขียวเพื่อเป็นมาตรฐานสากล สัญลักษณ์ในแบบวิศวกรรมจะเป็นรูปหน้าสัมผัสแบบเปิด (NO) ซึ่งแสดงให้เห็นว่ากระแสไฟฟ้ายังไม่สามารถผ่านได้จนกว่าจะมีการ กดปุ่ม เพื่อต่อวงจร

สัญลักษณ์ของปุ่มกด Stop (สีแดง)

ในทางตรงกันข้าม ปุ่มสำหรับการหยุดการทำงานของระบบ (Stop) จะใช้สีแดงเพื่อเป็นจุดสังเกตด้านความปลอดภัย สัญลักษณ์จะเป็นหน้าสัมผัสแบบปิด (NC) ที่เชื่อมต่อกันอยู่ ซึ่งหมายความว่ากระแสไฟจะถูกตัดวงจรทันทีเมื่อทำการ กดปุ่ม

สัญลักษณ์ของหน้าสัมผัส NO และ NC ในแบบวงจร

อุปกรณ์บางรุ่นอาจมีการออกแบบบล็อกสัมผัสที่รวมทั้งสองแบบไว้ด้วยกัน เช่น หน้าสัมผัสแบบ 1NO+1NC ซึ่งในแบบวงจรจะแสดงสัญลักษณ์แยกกันอย่างชัดเจน เพื่อให้วิศวกรสามารถนำไปเชื่อมต่อร่วมกับอุปกรณ์อย่าง รีเลย์และแมกเนติกคอนแทคเตอร์ ได้อย่างแม่นยำตามการออกแบบ

หน้าสัมผัสแบบ NO (Normally Open) และ NC (Normally Closed) ต่างกันอย่างไร?

หน้าสัมผัสทั้งสองแบบคือหัวใจสำคัญของ สวิตช์ปุ่มกด push button switch หน้าสัมผัส NO (Normally Open) คือสถานะปกติที่วงจรเปิดอยู่ ไฟฟ้าจะไม่สามารถไหลผ่านได้ จนกว่าเราจะกดปุ่มเพื่อสั่ง ปุ่มpower ให้เชื่อมต่อวงจร ในทางกลับกัน หน้าสัมผัส NC (Normally Closed) คือสถานะปกติที่วงจรปิดเชื่อมต่อกันอยู่ กระแสไฟฟ้าสามารถไหลผ่านได้ตลอดเวลา และจะถูกตัดวงจรออกเมื่อเราออกแรงกดลงไป ดังนั้นการเลือกใช้งานจึงต้องพิจารณาจาก Push Button Switch หลักการ ทํา งาน ว่าเราต้องการให้รูปแบบการควบคุมเป็นแบบสั่งให้เริ่ม (ใช้หน้าสัมผัส NO) หรือสั่งให้หยุด (ใช้หน้าสัมผัส NC) เพื่อส่งสัญญาณต่อไปยัง แมกเนติก คอนแทคเตอร์ได้อย่างถูกต้อง

ปัจจัยที่ต้องพิจารณาในการเลือกซื้อสวิตช์ปุ่มกด

ก่อนตัดสินใจเลือกซื้อ สวิตช์ปุ่มกด push button switch ไปติดตั้งในระบบ หรือทำความเข้าใจว่า button แปลว่า อะไรในคู่มือเชิงเทคนิค ควรพิจารณาปัจจัยสำคัญเหล่านี้ เพื่อให้ได้ ปุ่มสวิทช์ ที่ทนทานและปลอดภัยต่อการใช้งาน

• การเลือกขนาดรูเจาะ (Mounting Hole): ต้องตรวจสอบขนาดรูเจาะของหน้าตู้คอนโทรลให้ตรงกับอุปกรณ์ ซึ่งขนาดมาตรฐานที่นิยมใช้มีตั้งแต่รูเจาะ 22mm ไปจนถึงขนาด 19mm สำหรับตู้ขนาดเล็ก
• วัสดุที่ใช้ (พลาสติก vs โลหะ): ตัวเรือนสวิตช์มีทั้งแบบโลหะ แบบสแตนเลส และแบบพลาสติก การเลือกขึ้นอยู่กับความต้องการความแข็งแรง หากอยู่ในสภาพแวดล้อมที่เสี่ยงต่อการกระแทกสูงควรเลือกใช้แบบโลหะ
• ระดับการป้องกันฝุ่นและน้ำ (IP Rating): สำหรับงานที่ต้องติดตั้งภายนอกอาคาร ควรตรวจสอบค่า IP Rating ของ สวิตช์ ปุ่มกด เพื่อป้องกันความชื้นและฝุ่นละอองเข้าสู่แผงวงจร
• แรงดันและกระแสไฟฟ้าที่รองรับ: ควรพิจารณาข้อมูลสเปกจากผู้ผลิตชั้นนำอย่าง Schneider Electric หรือ ABB เช่น รุ่นที่รองรับแรงดัน 230-240VAC เพื่อป้องกันการไหม้ของหน้าสัมผัส
• สีของปุ่มกดและความหมายตามมาตรฐาน: การเลือกสีเป็นข้อกำหนดพื้นฐานด้านความปลอดภัย โดยทั่วไปมีสีดำ สีแดง สีเขียว และสีน้ำเงิน ซึ่งต้องเลือกใช้ให้ตรงกับฟังก์ชันของเครื่องจักร

สรุป

สวิตช์ปุ่มกด push button switch ถือเป็นอุปกรณ์พื้นฐานที่สำคัญในระบบตู้คอนโทรล ไม่ว่าจะเป็นแบบกดติดปล่อยดับ หรือ push button switch กดติด กดดับ การมีความรู้ความเข้าใจในหลักการทำงานและประเภทของหน้าสัมผัส จะช่วยให้คุณออกแบบวงจรได้อย่างถูกต้องและปลอดภัย หากคุณต้องการคำแนะนำเชิงลึก หรือบทความเกี่ยวกับอุปกรณ์อุตสาหกรรมดีๆ สามารถแวะชม บริการตู้คอนโทรลไฟฟ้าของเรา จาก SCMA ได้เลยครับ

หากต้องการซื้อ สามารถซื้อจาก SCMA ได้แล้ววันนี้!

บทความ SEO เชิงความรู้เกี่ยวกับการเลือกใช้ สวิตช์ปุ่มกด push button switch นี้ ถูกเขียนขึ้นเพื่อให้ผู้อ่านเข้าใจว่า ปุ่มpowerคือ อะไร และนำไปใช้งานร่วมกับ รีเลย์ อย่างไรให้มีประสิทธิภาพสูงสุด ทั้งนี้ SCMA ยังมีบริการให้คำปรึกษาด้านการจัดการระบบควบคุมอุตสาหกรรมครบวงจร (รวมถึงบริการรับทำ SEO สายอุตสาหกรรมสำหรับผู้ประกอบการ) หากมีข้อสงสัยเพิ่มเติมเกี่ยวกับสวิตช์ปุ่มกด หรือต้องการคำแนะนำในการเลือกซื้อ สามารถปรึกษาผู้เชี่ยวชาญของเราได้ทันที

คำถามที่พบบ่อย

สวิตช์ปุ่มกดแบบ NO และ NC ต่างกันอย่างไร?

NO (Normally Open) สถานะปกติวงจรจะเปิด กระแสไฟไม่ไหลจนกว่าจะกดปุ่ม ส่วน NC (Normally Closed) สถานะปกติวงจรจะปิด กระแสไฟไหลผ่านได้ตลอดจนกว่าจะกดเพื่อตัดวงจร

Push Button Switch กดติดกดดับ คืออะไร?

คือสวิตช์ประเภทที่เมื่อกดครั้งแรกปุ่มจะล็อกค้างสถานะไว้เพื่อให้วงจรทำงานอย่างต่อเนื่อง และเมื่อกดอีกครั้งปุ่มจึงจะคลายล็อกและเด้งกลับเพื่อตัดวงจร

สวิตช์ปุ่มกดแบบมีไฟ มีข้อดีอย่างไร?

ข้อดีหลักคือมีไฟแสดงสถานะให้โอเปอเรเตอร์สามารถมองเห็นการทำงานของระบบได้อย่างชัดเจน ซึ่งช่วยลดความผิดพลาดในการปฏิบัติงานได้อย่างมาก

ขนาดรูเจาะมาตรฐานของสวิตช์ปุ่มกดคือเท่าไหร่?

ขนาดรูเจาะบนตู้ควบคุมไฟฟ้าที่เป็นมาตรฐานอุตสาหกรรมและสามารถพบเห็นได้บ่อยที่สุดในท้องตลาดคือขนาด 22mm

สามารถใช้สวิตช์ปุ่มกดสั่งงานมอเตอร์โดยตรงได้หรือไม่?

ไม่แนะนำให้ใช้สวิตช์ปุ่มกดสั่งจ่ายไฟให้มอเตอร์ขนาดใหญ่โดยตรง ควรใช้สั่งการไปยังคอยล์ของ รีเลย์และแมกเนติกคอนแทคเตอร์ แทน เพื่อความทนทานและความปลอดภัยสูงสุด
