Solenoid Valve (โซลินอยด์วาล์ว) คืออะไร? มีหลักการทำงานอย่างไร

Solenoid Valve หรือโซลินอยด์ คืออุปกรณ์ควบคุมการไหลของของไหลที่ทำงานด้วยระบบไฟฟ้า ถือเป็นหนึ่งในอุปกรณ์สำคัญที่ใช้กันอย่างแพร่หลายในระบบอุตสาหกรรมสมัยใหม่ โดยทำหน้าที่ควบคุมการไหลของของเหลวหรือก๊าซผ่านท่อ ด้วยการใช้แรงแม่เหล็กไฟฟ้าในการเปิดปิดวาล์ว ทำให้สามารถควบคุมการทำงานได้อย่างแม่นยำและมีประสิทธิภาพ

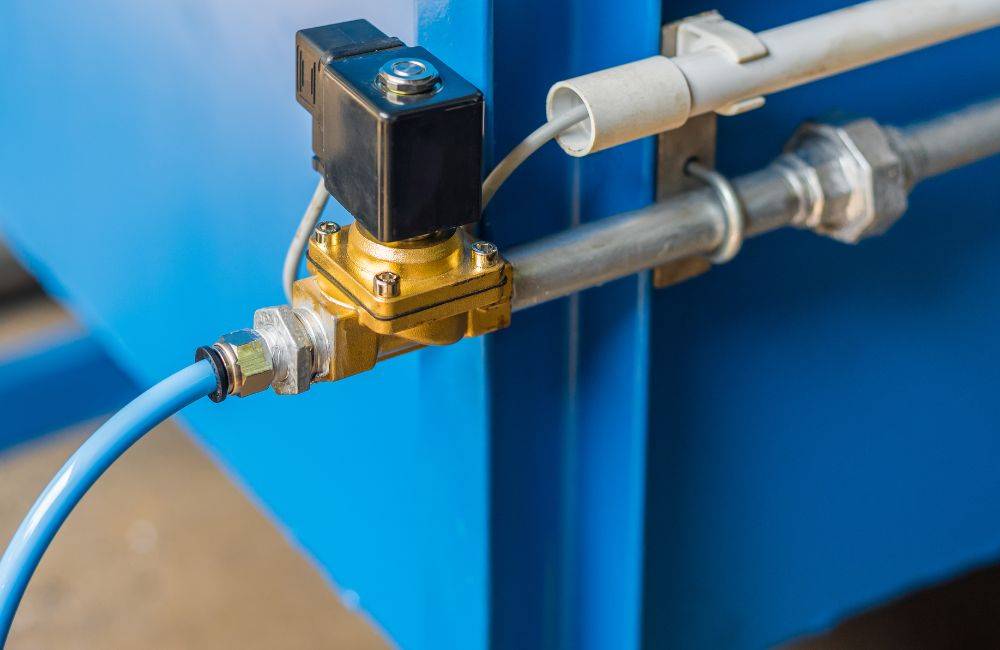

Solenoid Valve คืออะไร?

โซลินอยด์วาล์ว (Solenoid Valves) เป็นอุปกรณ์ควบคุมการไหลของของไหล เช่น น้ำ อากาศ หรือก๊าซต่างๆ เป็นต้น ที่ทำงานด้วยระบบแม่เหล็กไฟฟ้า โดยมีขดลวดพันแม่เหล็กเป็นหัวใจสำคัญในการควบคุมการเปิด-ปิดการไหล

เมื่อมีกระแสไฟฟ้าไหลผ่านขดลวด จะเกิดสนามแม่เหล็กที่ดึงแท่งเหล็กภายใน ทำให้วาล์วเปิดหรือปิดตามต้องการ โดยมีแท่งเหล็ก 2 ชุด คือชุดบนและล่าง ทำงานร่วมกันเพื่อควบคุมการไหล เมื่อตัดกระแสไฟฟ้า วาล์วจะกลับสู่ตำแหน่งเดิมด้วยน้ำหนักของตัวเอง

การเลือกใช้โซลินอยด์วาล์วต้องพิจารณาให้เหมาะกับประเภทของของไหล เช่น:

• วาล์วพลาสติกสำหรับงานเกี่ยวกับน้ำ
• วาล์วทองเหลืองสำหรับงานเกี่ยวกับสารเคมี

โซลินอยด์วาล์ว มีกี่ประเภท

โซลินอยด์วาล์วมีหลายประเภทที่ออกแบบมาเพื่อตอบสนองความต้องการใช้งานที่แตกต่างกัน แต่ละประเภทมีคุณสมบัติเฉพาะที่เหมาะสมกับการใช้งานในแต่ละอุตสาหกรรม

Solenoid Valve (โซลินอยด์วาล์ว ไฟฟ้า)

โซลินอยด์วาล์วพื้นฐานทำงานด้วยขดลวดไฟฟ้า สามารถควบคุมทิศทางการไหลได้หลายรูปแบบ ตั้งแต่แบบ 2/2 ไปจนถึงแบบซับซ้อนอย่าง Directional Control Valve ที่ควบคุมด้วยแรงลมหรือไฟฟ้า ในรูปแบบ 3/2, 4/2, 5/2 และ 5/3 ทาง มีให้เลือกทั้งแบบ Normally Open (NO) และ Normally Close (NC) พร้อมขนาดต่างๆ ตั้งแต่ 1/4 ถึง 2 นิ้ว

โซลินอยด์วาล์ว ลม

โซลินอยด์ลมเป็นวาล์วที่ใช้ขดลวดแม่เหล็กไฟฟ้าควบคุมทิศทางลม มีความยืดหยุ่นในการใช้งานสูง สามารถเลือกใช้ได้ทั้งแบบ 2/2, 3/2 และ 5/2 ทาง การทำงานอาศัยหลักการแม่เหล็กไฟฟ้าร่วมกับสปริงหรือคอยล์ไฟฟ้า เหมาะสำหรับระบบนิวเมติกส์และงานควบคุมอัตโนมัติ

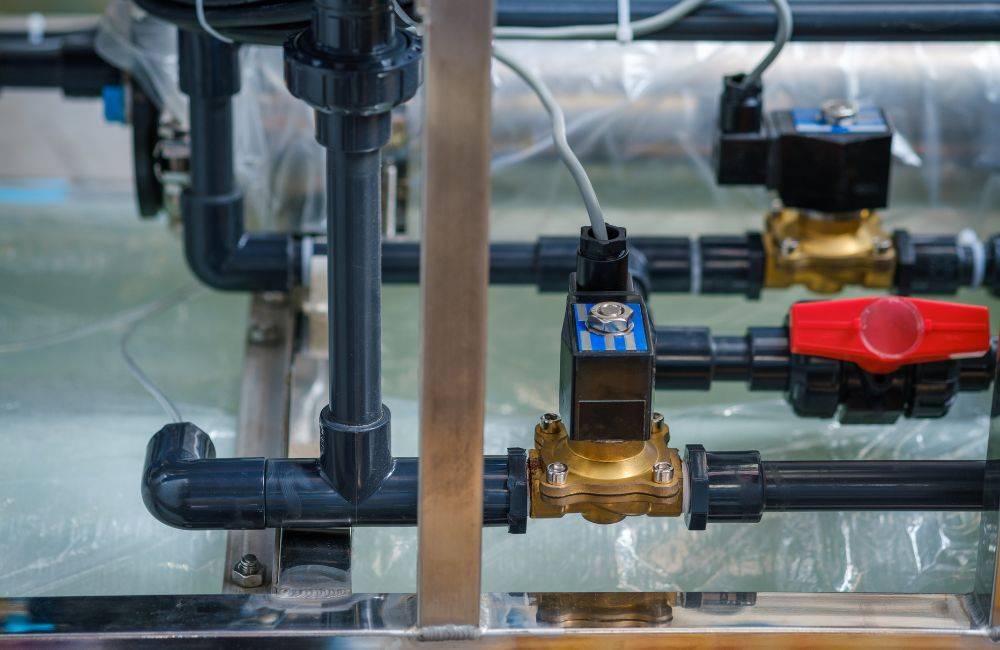

โซลินอยด์วาล์วน้ำ

ออกแบบมาเฉพาะสำหรับระบบวาล์ว น้ำไฟฟ้าและระบบกรองน้ำ ทำงานด้วยระบบแม่เหล็กไฟฟ้าที่ควบคุมการเปิด-ปิดผ่านการจ่ายกระแสไฟฟ้า นิยมใช้ในระบบชลประทาน โรงเรือน และฟาร์มอัจฉริยะ สามารถทำงานร่วมกับระบบควบคุมอัตโนมัติ เช่น Timer หรือ Pressure Switch

H4 : ชนิดของวาล์วไฟฟ้า

การระบุประเภทวาล์วใช้ระบบตัวเลข X/Y:

X: จำนวนทางเข้า-ออก (ports)

Y: จำนวนตำแหน่งการทำงาน (positions)

ตัวอย่าง:

2/2: 2 ทาง 2 ห้อง

3/2: 3 ทาง 2 ห้อง

5/2: 5 ทาง 2 ห้อง

5/3: 5 ทาง 3 ห้อง

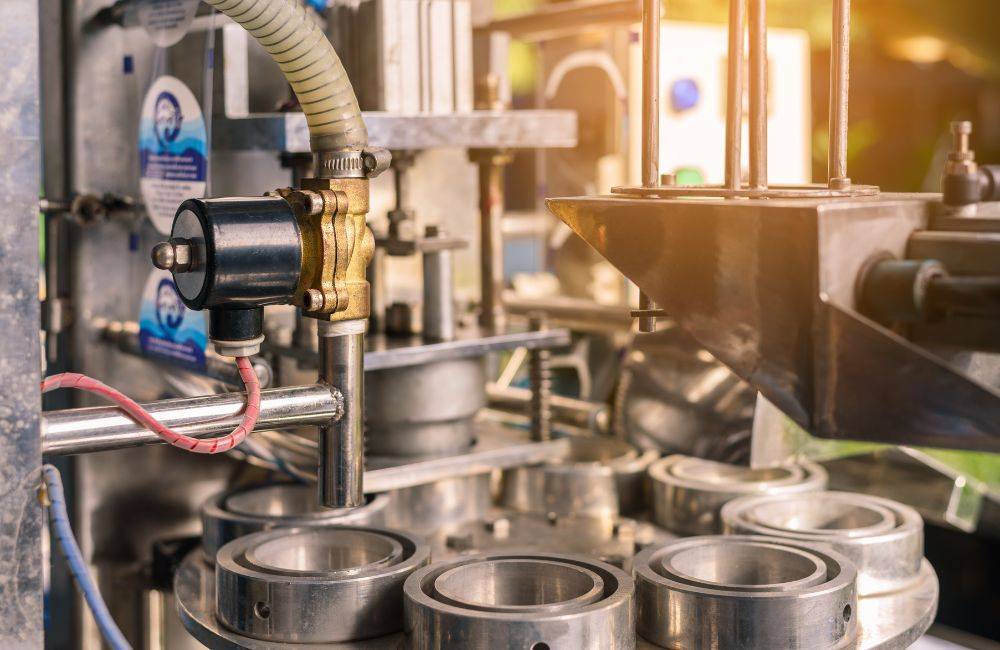

หลักการทำงานของโซลินอยด์วาล์ว

โซลินอยด์วาล์วมีระบบควบคุมการทำงานที่น่าสนใจ 3 รูปแบบหลัก:

1. ระบบเปิดปิดโดยตรง (Direct acting)

ทำงานด้วยกลไกอย่างตรงไปตรงมา โดยใช้ซีลที่ปลายด้านล่างควบคุมการเปิด-ปิดทางไหลของของไหล เมื่อจ่ายไฟเข้าคอยล์ ซีลจะถูกยกขึ้นเพื่อเปิดทางให้ของไหลผ่าน และปิดลงเมื่อตัดไฟ อย่างไรก็ตาม ระบบนี้มีข้อจำกัดเรื่องความดัน - หากความดันของของไหลสูงเกินกว่ากำลังของคอยล์ วาล์วจะไม่สามารถเปิดได้แม้จะจ่ายไฟแล้วก็ตาม

2. ระบบเปิดปิดทางอ้อม (Pilot control)

ใช้หลักการความแตกต่างของความดันในการทำงาน เมื่อจ่ายไฟ Plunger จะยก Pilot Seal ขึ้น ทำให้ความดันด้านบนแผ่นไดอะแฟรมลดลงต่ำกว่าความดันขาเข้า ส่งผลให้แผ่นไดอะแฟรมยกตัวขึ้นและเปิดวาล์ว ระบบนี้เหมาะสำหรับงานที่ต้องการควบคุมของไหลที่มีความดันสูง

3. ระบบลูกผสม (Combined Operation)

เป็นการผสมผสานข้อดีของทั้งสองระบบเข้าด้วยกัน โดยใช้ทั้งหลักการความแตกต่างของความดันและแรงยกโดยตรงจาก Plunger ทำให้วาล์วสามารถทำงานได้แม้ในสภาวะที่มีความดันต่ำมาก ซึ่งเป็นข้อได้เปรียบเหนือระบบเปิดปิดทางอ้อมแบบปกติ

8 ส่วนประกอบภายนอกหลัก ๆ ของ Solenoid Valve

โซลินอยด์วาล์วเป็นอุปกรณ์ที่มีการออกแบบอย่างซับซ้อนและประกอบด้วยชิ้นส่วนสำคัญหลายอย่าง มาทำความรู้จักกับแต่ละส่วนประกอบอย่างละเอียดกัน:

1. ช่องทางรับต่อท่อ (Port): ช่องทางรับต่อท่อเป็นช่องเปิดรูปสี่เหลี่ยมที่ออกแบบมาอย่างแม่นยำเพื่อรองรับการเชื่อมต่อกับท่อหรือข้อต่อ (fitting) ได้อย่างสมบูรณ์ ช่องนี้เป็นจุดที่ของไหลจะไหลเข้าหรือออกจากวาล์ว การออกแบบที่พอดีช่วยป้องกันการรั่วซึมและทำให้การติดตั้งทำได้ง่ายขึ้น ช่องทางเหล่านี้มักจะมีขนาดมาตรฐานที่เข้ากันได้กับอุปกรณ์ทั่วไปในอุตสาหกรรม
2. รูสำหรับยึดหรือติดตั้ง (Mounting holes): รูสำหรับยึดติดตั้งถูกออกแบบมาอย่างประณีตเพื่อให้สามารถยึดโซลินอยด์วาล์วเข้ากับโครงสร้างหรือแผงควบคุมได้อย่างมั่นคง รูเหล่านี้มีขนาดและระยะห่างที่เป็นมาตรฐาน ทำให้สามารถติดตั้งได้ง่ายและแน่นหนา ซึ่งเป็นสิ่งสำคัญมากเนื่องจากโซลินอยด์วาล์วอาจต้องทำงานในสภาพแวดล้อมที่มีแรงสั่นสะเทือนหรือแรงดันสูง
3. ส่วนของวาล์ว (Valve portion): ส่วนของตัววาล์วเป็นหัวใจของอุปกรณ์ ประกอบด้วยกลไกภายในที่ซับซ้อนซึ่งควบคุมการไหลของของไหล ในส่วนนี้มีซีล ไดอะแฟรม และช่องทางการไหลที่ถูกออกแบบมาอย่างแม่นยำเพื่อให้การควบคุมการไหลทำได้อย่างมีประสิทธิภาพและแม่นยำ วัสดุที่ใช้ในส่วนนี้มักได้รับการเลือกสรรให้เหมาะกับชนิดของของไหลที่ต้องควบคุม
4. ฉลาก (Label): ฉลากอาจดูเหมือนส่วนประกอบเล็กๆ แต่มีความสำคัญอย่างยิ่ง เพราะบรรจุข้อมูลสำคัญเกี่ยวกับโซลินอยด์วาล์ว เช่น หมายเลขซีเรียล พิกัดแรงดันไฟฟ้า ความถี่ กำลังไฟฟ้าที่ใช้ ประเภทของวาล์ว และข้อมูลการผลิต ข้อมูลเหล่านี้มีความสำคัญอย่างยิ่งสำหรับการบำรุงรักษา การเปลี่ยนทดแทน หรือการแก้ไขปัญหา
5. ตัวโซลินอยด์ (Solenoid portion): ส่วนโซลินอยด์เป็นอุปกรณ์แม่เหล็กไฟฟ้าที่เป็นหัวใจของการทำงาน ประกอบด้วยขดลวดพันรอบแกนเหล็กที่ทำหน้าที่สร้างสนามแม่เหล็กไฟฟ้าเมื่อมีกระแสไฟฟ้าไหลผ่าน สนามแม่เหล็กนี้จะสร้างแรงดึงหรือผลักที่แปรเปลี่ยนเป็นการเคลื่อนที่ทางกล ทำให้วาล์วเปิดหรือปิด ประสิทธิภาพของส่วนนี้มีผลโดยตรงต่อความเร็วในการตอบสนองและความแม่นยำของวาล์ว
6. หลอดไฟแสดงสถานะ (LED): หลอดไฟ LED ทำหน้าที่เป็นตัวบ่งชี้สถานะการทำงานของโซลินอยด์วาล์ว โดยจะสว่างขึ้นเมื่อมีกระแสไฟฟ้าไหลผ่านขดลวด นี่เป็นคุณสมบัติที่มีประโยชน์มากสำหรับการตรวจสอบการทำงานและการวินิจฉัยปัญหา ช่วยให้ผู้ปฏิบัติงานสามารถระบุได้ทันทีว่าวาล์วได้รับไฟฟ้าหรือไม่ โดยไม่ต้องใช้เครื่องมือวัดทางไฟฟ้า
7. ปุ่มควบคุมการทำงานด้วยมือ (Manual override): ปุ่มควบคุมด้วยมือเป็นคุณสมบัติสำคัญที่ช่วยให้สามารถควบคุมการทำงานของวาล์วได้โดยไม่ต้องใช้ไฟฟ้า มีประโยชน์อย่างยิ่งในสถานการณ์ฉุกเฉิน เช่น ไฟดับ หรือเมื่อต้องการทดสอบระบบ ในรุ่นที่มีคุณสมบัติ Manual override จะมีกลไกที่ช่วยให้ปุ่มกลับสู่ตำแหน่งเดิมโดยอัตโนมัติเมื่อมีการจ่ายไฟเข้าสู่ขดลวดอีกครั้ง ทำให้การควบคุมระบบเป็นไปอย่างราบรื่น
8. สัญลักษณ์วาล์ว (Valve symbols): สัญลักษณ์บนตัววาล์วเป็นแผนภาพที่แสดงทิศทางการไหลของของไหลในแต่ละสถานะการทำงาน สัญลักษณ์เหล่านี้เป็นมาตรฐานสากลที่ช่วยให้วิศวกรและช่างเทคนิคสามารถเข้าใจลักษณะการทำงานของวาล์วได้โดยไม่ต้องเปิดคู่มือ ซึ่งช่วยลดความผิดพลาดในการติดตั้งและใช้งาน สัญลักษณ์เหล่านี้แสดงให้เห็นว่าของไหลจะไหลไปในทิศทางใดเมื่อวาล์วอยู่ในตำแหน่งเปิดหรือปิด

การติดตั้งโซลินอยด์ มีข้อควรระวังอะไรบ้าง?

การติดตั้งโซลินอยด์วาล์วอย่างถูกต้องเป็นสิ่งสำคัญที่จะช่วยยืดอายุการใช้งานและป้องกันความเสียหายที่อาจเกิดขึ้น ควรระวังประเด็นต่อไปนี้:

• ตรวจสอบคุณสมบัติให้ตรงกับการใช้งาน
• ความเข้ากันได้ของของไหล: แต่ละวาล์วออกแบบมาเฉพาะสำหรับของไหลบางประเภท การใช้ผิดประเภทอาจนำไปสู่การกัดกร่อนหรือความเสียหาย
• พิกัดอุณหภูมิ: ตรวจสอบว่าวาล์วสามารถทนต่ออุณหภูมิของของไหลที่จะไหลผ่านได้
• แรงดันไฟฟ้า: ใช้แรงดันไฟฟ้าให้ตรงตามพิกัดที่กำหนด การใช้แรงดันไฟฟ้าผิดจะทำให้วาล์วทำงานผิดพลาดหรือเสียหาย
• วัสดุโครงสร้าง: วัสดุต้องเหมาะสมกับสภาพแวดล้อมการใช้งาน เช่น ทนการกัดกร่อนหรือแรงดัน
• ทำความสะอาดระบบท่อก่อนติดตั้ง
• ฝุ่น สนิม และตะกอนจากการเชื่อมสามารถอุดตันกลไกภายในวาล์วได้ ล้างระบบท่อให้สะอาดด้วยน้ำยาเคมีหรือฉีดล้างด้วยความดันสูงก่อนติดตั้ง
• ติดตั้งอุปกรณ์เสริมเพื่อยืดอายุการใช้งาน
• ติดตั้งตัวกรอง Y-Strainer ก่อนถึงวาล์วเพื่อดักจับสิ่งสกปรก
• ติดตั้งวาล์วบายพาสเพื่อให้สามารถทำการซ่อมบำรุงโดยไม่ต้องหยุดระบบทั้งหมด
• ควบคุมแรงดันไฟฟ้าให้เหมาะสม
• หากระบบมีแรงดันไฟฟ้าไม่คงที่ ควรติดตั้งอุปกรณ์ควบคุมกำลังไฟเพื่อป้องกันความเสียหายต่อขดลวดของโซลินอยด์
• ระวังเรื่องอุณหภูมิและสถานะของของไหล
• หลีกเลี่ยงการใช้กับของไหลที่มีอุณหภูมิเกินกว่าพิกัด
• ไม่ควรใช้กับของไหลที่อาจเกิดการแข็งตัวหรือมีสารแขวนลอยที่ไม่ละลาย
• หลีกเลี่ยงการใช้งานแบบต่อเนื่องความถี่สูง
• การเปิด-ปิดถี่ๆ ต่อเนื่องเป็นเวลานานจะทำให้เกิดความร้อนสะสมและสึกหรอเร็วกว่าปกติ ควรเลือกใช้วาล์วที่ออกแบบมาเฉพาะสำหรับการใช้งานความถี่สูงหากจำเป็น

ก่อนเริ่มติดตั้ง Solenoid Valve ติดสอบถาม SCMA ได้แล้ววันนี้!

ต้องการโซลินอยด์วาล์วที่เหมาะสมกับระบบของคุณ? SCMA คือผู้เชี่ยวชาญด้านโซลินอยด์วาล์วที่พร้อมให้คำปรึกษา! เรามีผลิตภัณฑ์คุณภาพสูงครอบคลุมทุกประเภทการใช้งาน ไม่ว่าจะเป็นระบบน้ำ ลม แก๊ส หรือสารเคมี

"SCMA - ผู้เชี่ยวชาญด้านโซลินอยด์วาล์วที่คุณไว้วางใจได้"

สรุป

โซลินอยด์วาล์ว (Solenoid Valve) เป็นอุปกรณ์ควบคุมการไหลของของไหลที่ทำงานด้วยหลักการแม่เหล็กไฟฟ้า โดยใช้ขดลวดพันแม่เหล็กที่สร้างสนามแม่เหล็กเมื่อมีไฟฟ้าไหลผ่าน ทำให้เกิดการเคลื่อนที่ของแกนเหล็กเพื่อควบคุมการเปิด-ปิดทางไหลของของไหล

โซลินอยด์วาล์วมีหลักการทำงาน 3 ระบบหลัก ได้แก่ ระบบเปิดปิดโดยตรง ระบบเปิดปิดทางอ้อม และระบบลูกผสม ซึ่งแต่ละระบบเหมาะกับการใช้งานที่แตกต่างกันตามแรงดันและลักษณะของของไหล การเลือกใช้และติดตั้งโซลินอยด์วาล์วอย่างถูกต้องตามคุณสมบัติและข้อกำหนดจะช่วยให้ระบบทำงานได้อย่างมีประสิทธิภาพและยืดอายุการใช้งานของอุปกรณ์

อย่าเสี่ยงกับการเลือกโซลินอยด์วาล์วที่ไม่เหมาะสม ซึ่งอาจนำไปสู่ความเสียหายและค่าใช้จ่ายที่สูงในอนาคต ให้ SCMA ช่วยคุณเลือกโซลินอยด์วาล์วที่ใช่สำหรับงานของคุณ!

คำถามที่พบบ่อย

ผู้ใช้งานมักมีข้อสงสัยเกี่ยวกับโซลินอยด์วาล์วในหลายประเด็น โดยเฉพาะผู้ที่เพิ่งเริ่มศึกษาหรือใช้งานอุปกรณ์นี้ ต่อไปนี้เป็นคำถามที่พบบ่อยพร้อมคำตอบที่ช่วยให้เข้าใจพื้นฐานของโซลินอยด์วาล์วได้ดียิ่งขึ้น:

โซลินอยด์ มีหน้าที่ทําอะไร?

โซลินอยด์ทำหน้าที่แปลงพลังงานไฟฟ้าเป็นการเคลื่อนไหวทางกล โดยใช้สนามแม่เหล็กไฟฟ้าเพื่อควบคุมการเปิด-ปิดของวาล์วที่ควบคุมการไหลของของไหล เช่น น้ำ ลม หรือก๊าซ

โซลินอยด์ มีหลักการทำงานอย่างไร?

โซลินอยด์ทำงานโดยเมื่อมีกระแสไฟฟ้าไหลผ่านขดลวด จะเกิดสนามแม่เหล็กที่ดึงหรือผลักแกนเหล็กภายใน ทำให้เกิดการเคลื่อนที่ของกลไกเปิด-ปิดวาล์ว เมื่อตัดกระแสไฟฟ้า สปริงจะดันให้วาล์วกลับสู่ตำแหน่งเดิม

Solenoid Valve มีกี่ประเภท?

โซลินอยด์วาล์วแบ่งได้เป็นหลายประเภท เช่น:

• ตามลักษณะการใช้งาน: โซลินอยด์วาล์วน้ำ, โซลินอยด์วาล์ว ลม, โซลินอยด์วาล์วแก๊ส, โซลินอยด์วาล์วไอน้ำ
• ตามหลักการทำงาน: แบบเปิดปิดโดยตรง, แบบเปิดปิดทางอ้อม, แบบลูกผสม
• ตามจำนวนทางเดิน: วาล์ว 2 ทาง, 3 ทาง, 4 ทาง, 5 ทาง

เซอร์ลินอย คืออะไร?

"เซอร์ลินอย" เป็นการเขียนที่ไม่ถูกต้อง คำที่ถูกต้องคือ "โซลินอยด์" (Solenoid) ซึ่งหมายถึงอุปกรณ์แม่เหล็กไฟฟ้าที่ประกอบด้วยขดลวดพันรอบแกนเหล็ก ใช้ในการแปลงพลังงานไฟฟ้าเป็นการเคลื่อนไหวเชิงเส้นเพื่อควบคุมการทำงานของวาล์ว
