TO 127 S-DIAS Digital Output Module SIGMATEK

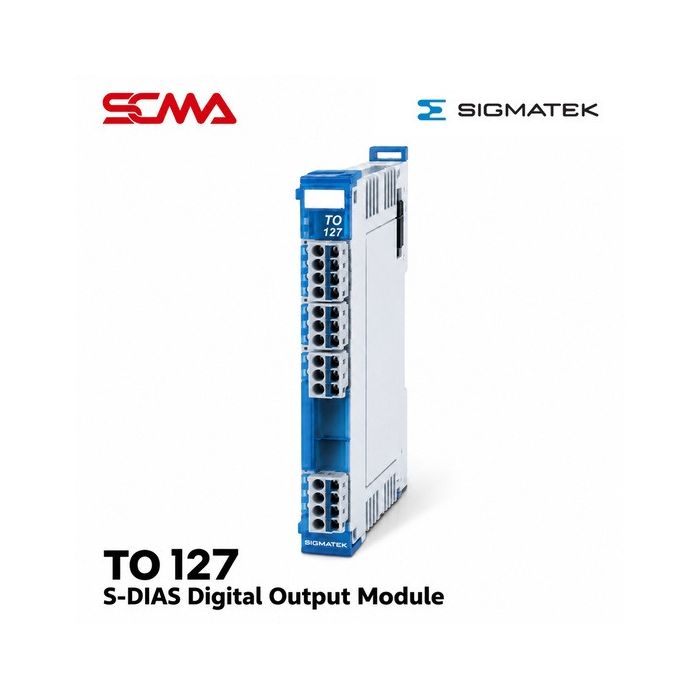

โมดูลดิจิทัลเอาต์พุต SIGMATEK รุ่น TO 127 (S-DIAS Digital Output Module)

SIGMATEK TO 127 เป็นโมดูลส่งสัญญาณดิจิทัล (Digital Output Module) ในตระกูล S-DIAS สำหรับระบบควบคุมอัตโนมัติอุตสาหกรรม รองรับ Digital Output จำนวน 12 จุด โดยมีรูปแบบเอาต์พุตแบบ PNP (+24 VDC) เหมาะสำหรับส่งสัญญาณควบคุมไปยังอุปกรณ์ไฟฟ้าและโหลดที่มีพิกัดเข้ากันได้กับโมดูล

โมดูล TO 127 สามารถนำไปประยุกต์ใช้ในระบบควบคุมเครื่องจักรและสายการผลิต เพื่อสั่งงานอุปกรณ์ภายนอก เช่น ไฟแสดงสถานะ อุปกรณ์อินเทอร์เฟซ หรือวงจรควบคุมที่รองรับเอาต์พุตแบบ PNP

แคตตาล็อกระบุค่ากระแสขับสูงสุด 1.7 A โดยต้องตรวจสอบรายละเอียดพิกัดกระแสต่อช่องและพิกัดรวมของโมดูลจาก Datasheet ก่อนเลือกโหลดไฟฟ้า

ตัวเครื่องมีขนาดกะทัดรัด 12.5 x 104 x 72 mm (กว้าง x สูง x ลึก) สำหรับประกอบเข้ากับระบบควบคุม S-DIAS ของ SIGMATEK ตามข้อกำหนดการติดตั้ง

คุณสมบัติทั่วไป (Features)

• แบรนด์: SIGMATEK
• รุ่น: TO 127
• ซีรีส์: S-DIAS
• ประเภท: Digital Output Module
• รองรับ Digital Output จำนวน 12 จุด
• เอาต์พุตแบบ PNP (+24 VDC)
• แคตตาล็อกระบุค่ากระแสขับสูงสุด 1.7 A
• มีขนาดตัวเครื่อง 12.5 x 104 x 72 mm
• ใช้สำหรับส่งสัญญาณควบคุมดิจิทัลในระบบ Automation
• เหมาะสำหรับระบบควบคุมเครื่องจักรและสายการผลิต
• สามารถใช้งานกับระบบ S-DIAS ที่รองรับได้

ข้อมูลทางเทคนิค (Technical Specifications)

Specifications	Details
Brand	SIGMATEK
Model	TO 127
Series	S-DIAS
Product Type	Digital Output Module
Number of Digital Outputs	12 Outputs
Output Signal Type	PNP (+24 VDC)
Maximum Output Current	1.7 A (Catalog Listed; Rating Basis to Be Confirmed)
Width	12.5 mm
Height	104 mm
Depth	72 mm
Dimensions (W x H x D)	12.5 x 104 x 72 mm
Output Current per Channel	To Be Confirmed from Manufacturer Datasheet
Total Module Output Current	To Be Confirmed from Manufacturer Datasheet
Module Power Supply	To Be Confirmed According to S-DIAS System
Output Protection	Not Specified in Catalog
Electrical Isolation	Not Specified in Catalog
Operating Temperature	Not Specified in Catalog
Application	Industrial Digital Output Control

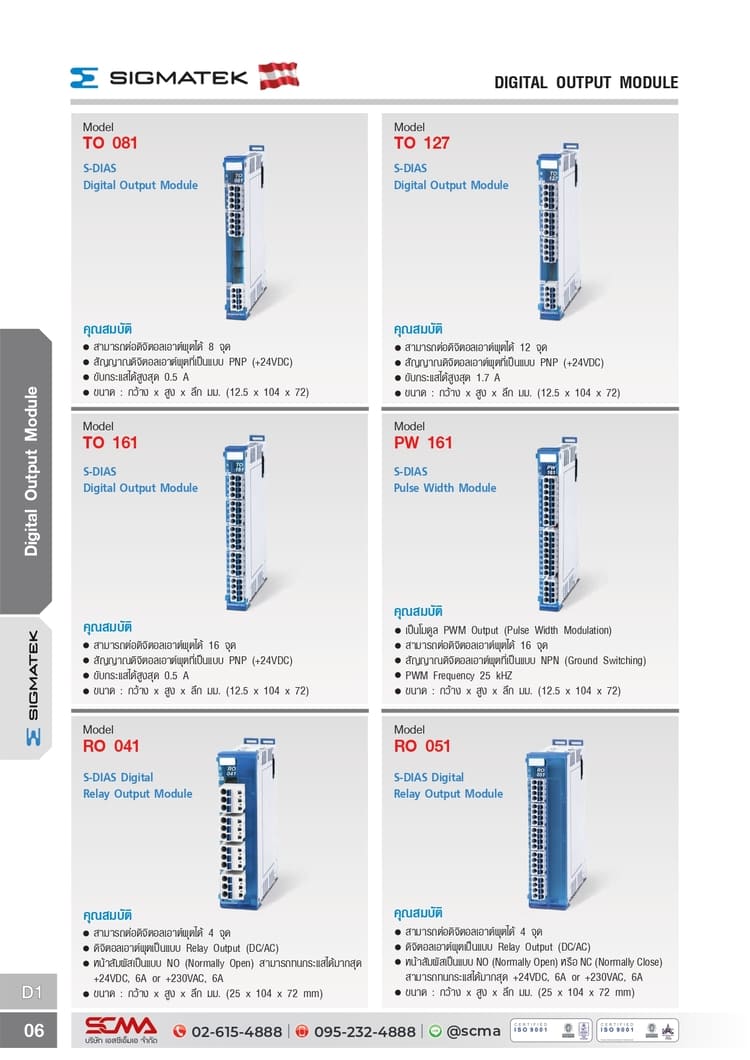

Catalog Reference	SCMA General Catalog Vol.5, D1-06

หมายเหตุ: ข้อมูลจากแคตตาล็อกยืนยันจำนวนเอาต์พุต ประเภทสัญญาณ ค่ากระแสสูงสุดที่ระบุ และขนาดตัวเครื่อง แต่ยังไม่ยืนยันการตีความค่ากระแส 1.7 A ว่าเป็นพิกัดต่อช่องหรือพิกัดรวม รวมถึงไม่ได้ระบุรายละเอียดระบบป้องกันเอาต์พุต

ดิจิทัลเอาต์พุต 12 ช่อง (12 Digital Outputs)

SIGMATEK TO 127 มีช่อง Digital Output จำนวน 12 จุด สำหรับใช้ส่งสัญญาณควบคุมจากระบบ Automation ไปยังอุปกรณ์ภายนอกที่มีพิกัดทางไฟฟ้าเหมาะสม

การมีเอาต์พุตหลายช่องช่วยให้สามารถออกแบบระบบควบคุมอุปกรณ์หลายจุดภายในโมดูลเดียว โดยต้องตรวจสอบการจ่ายไฟและข้อจำกัดกระแสของแต่ละช่องก่อนใช้งาน

รูปแบบเอาต์พุต PNP (+24 VDC)

TO 127 ใช้เอาต์พุตแบบ PNP ซึ่งเป็นรูปแบบการสวิตชิ่งด้านบวก (Sourcing Output) โดยหลักการจะจ่ายแรงดันด้านบวกไปยังโหลดเมื่อเอาต์พุตทำงานตามการออกแบบของวงจร

การเชื่อมต่อโหลดควรตรวจสอบขั้วไฟเลี้ยง ขั้วเอาต์พุต และจุดอ้างอิง 0 V ตาม Wiring Diagram ของผู้ผลิต

เอาต์พุตแบบ PNP แตกต่างจาก NPN (Ground Switching) ซึ่งทำหน้าที่สวิตชิ่งทางด้านกราวด์ ดังนั้นจึงต้องเลือกอุปกรณ์ปลายทางและวิธีเดินสายให้เหมาะสมกับชนิดเอาต์พุต

พิกัดกระแสเอาต์พุต (Output Current Rating)

SCMA General Catalog Vol.5 ระบุค่ากระแสขับสูงสุดของ TO 127 เท่ากับ 1.7 A อย่างไรก็ตาม ก่อนนำไปออกแบบโหลดต้องตรวจสอบเพิ่มเติมว่าค่านี้เป็นกระแสต่อช่อง กระแสรวม หรือเป็นพิกัดภายใต้เงื่อนไขใด

ควรพิจารณากระแสขณะทำงาน กระแสกระชาก และประเภทของโหลดร่วมด้วย โดยเฉพาะโหลดเหนี่ยวนำ เช่น รีเลย์หรือโซลินอยด์ ซึ่งอาจต้องมีอุปกรณ์ป้องกันแรงดันย้อนกลับตามข้อกำหนดของระบบ

ไม่ควรนำค่ากระแส 1.7 A ไปใช้เป็นค่ารับรองสำหรับทุกเอาต์พุตพร้อมกันโดยไม่มี Datasheet ยืนยัน

การทำงานร่วมกับระบบ S-DIAS

TO 127 เป็นโมดูลในตระกูล S-DIAS ของ SIGMATEK สำหรับขยายช่องส่งสัญญาณดิจิทัลให้ระบบควบคุมอัตโนมัติที่รองรับ

การเลือกใช้งานร่วมกับ CPU และโมดูลอื่นควรตรวจสอบความเข้ากันได้ รวมถึงระบบจ่ายไฟ โครงสร้างการเชื่อมต่อ และข้อกำหนดด้านการติดตั้งจากคู่มือผู้ผลิต

ขนาดตัวเครื่อง (Mechanical Dimensions)

Dimension	Size
Width	12.5 mm
Height	104 mm
Depth	72 mm

ตัวเครื่องกว้าง 12.5 mm เหมาะสำหรับการจัดวางโมดูล I/O ภายในตู้ควบคุมอุตสาหกรรม โดยควรตรวจสอบพื้นที่สำหรับขั้วต่อและการเดินสายก่อนออกแบบตู้

ตัวอย่างการประยุกต์ใช้งาน (Applications)

• ระบบส่งสัญญาณควบคุมดิจิทัลในเครื่องจักรอุตสาหกรรม
• ระบบควบคุมไฟแสดงสถานะของเครื่องจักร
• ระบบสั่งงานรีเลย์อินเทอร์เฟซที่มีพิกัดเข้ากันได้
• ระบบควบคุมอุปกรณ์สวิตชิ่งแบบ PNP
• ระบบ Factory Automation
• ระบบ Machine Control
• ระบบขยายช่อง Digital Output สำหรับ PLC ที่รองรับ S-DIAS
• งานออกแบบและพัฒนาระบบควบคุมอุตสาหกรรม

แนวทางการเลือก SIGMATEK TO 127

• ตรวจสอบจำนวน Digital Output ที่ต้องการใช้งาน
• ตรวจสอบว่าอุปกรณ์ปลายทางรองรับการสั่งงานแบบ PNP (+24 VDC)
• ตรวจสอบกระแสที่โหลดแต่ละจุดต้องการ
• ยืนยันพิกัดกระแสต่อช่องและกระแสรวมจาก Datasheet
• ตรวจสอบพิกัดกระแสกระชากและโหลดเหนี่ยวนำ
• ตรวจสอบระบบป้องกันแรงดันย้อนกลับสำหรับโหลดที่จำเป็น
• ตรวจสอบความเข้ากันได้กับ CPU และระบบ S-DIAS
• ตรวจสอบแหล่งจ่ายไฟและขั้วต่อเอาต์พุต
• ตรวจสอบพื้นที่ติดตั้งและการเดินสาย

ข้อควรระวังในการติดตั้ง (Installation Precautions)

• ตรวจสอบการต่อสายเอาต์พุตแบบ PNP ตามคู่มือผู้ผลิต
• ไม่ต่อโหลดที่ใช้กระแสเกินพิกัดของโมดูล
• ตรวจสอบกระแสรวมเมื่อมีหลายเอาต์พุตทำงานพร้อมกัน
• ตรวจสอบแรงดันไฟฟ้าและความสามารถของแหล่งจ่ายไฟ
• เลือกวงจรป้องกันสำหรับโหลดเหนี่ยวนำตามข้อกำหนดของอุปกรณ์
• ไม่เชื่อมต่อเอาต์พุตเข้ากับวงจรที่มีแรงดันไม่ตรงตามพิกัด
• ไม่เสียบหรือถอดโมดูลขณะมีไฟเลี้ยง เว้นแต่คู่มือผู้ผลิตระบุว่ารองรับ
• ทดสอบการทำงานของเอาต์พุตแต่ละช่องก่อนเริ่มใช้งานเครื่องจักร

ข้อควรพิจารณาก่อนสั่งซื้อ (Important Notes)

• สินค้าเป็น SIGMATEK S-DIAS Digital Output Module รุ่น TO 127
• รองรับ Digital Output จำนวน 12 ช่อง
• เอาต์พุตเป็นแบบ PNP (+24 VDC)
• แคตตาล็อกระบุกระแสสูงสุด 1.7 A
• ต้องตรวจสอบว่า 1.7 A เป็นพิกัดต่อช่องหรือพิกัดรวมจาก Datasheet
• ขนาดตัวเครื่อง 12.5 x 104 x 72 mm
• ไม่ใช่ Digital Input Module หรือ Relay Output Module
• ไม่ควรนำค่ากระแส 0.5 A ของรุ่น TO 081 หรือ TO 161 มาใช้กับ TO 127
• ตรวจสอบระบบป้องกันเอาต์พุตและความเข้ากันได้กับโหลดก่อนติดตั้ง
• ตรวจสอบความเข้ากันได้ของ CPU และรายการอุปกรณ์ประกอบก่อนสั่งซื้อ
