SV8051 \ Flow sensor \ Range 150 l/min \ 4...20 \ G 1 1/4 external thread

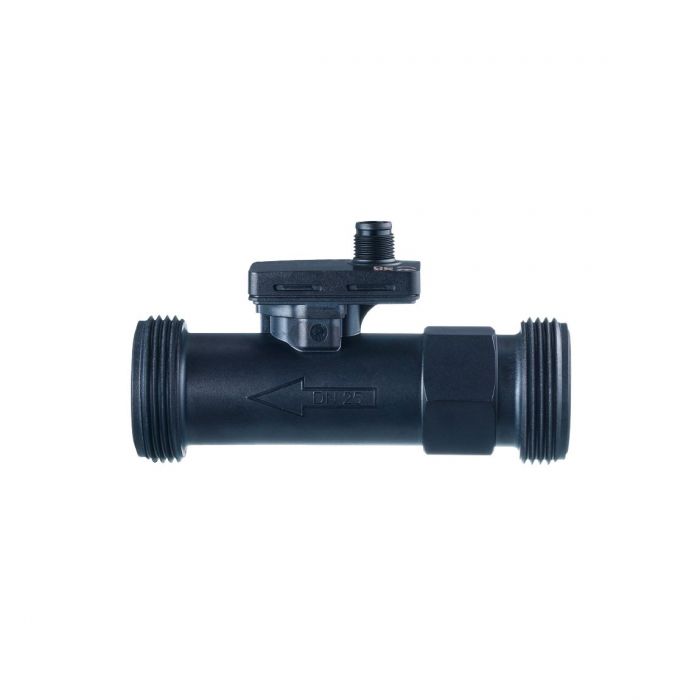

รายละเอียด SV8051 Vortex Flow Meter – เซนเซอร์วัดอัตราการไหล ifm

SV8051 จาก ifm electronic เป็นเซนเซอร์วัดอัตราการไหลของของเหลวแบบ Vortex Flow Meter ใช้หลักการตรวจวัดกระแสน้ำวน (Vortex Measuring Principle) สำหรับตรวจวัดอัตราการไหลของน้ำ น้ำบริสุทธิ์สูง สารละลายไกลคอล และน้ำหล่อเย็น มีช่วงการวัด 9-150 ลิตรต่อนาที พร้อมสัญญาณเอาต์พุตอนาล็อก 4-20 mA สำหรับส่งข้อมูลอัตราการไหลไปยัง PLC หรือระบบควบคุมอัตโนมัติ ภายในมีเซนเซอร์อุณหภูมิ Pt1000 Class B สำหรับการตรวจวัดอุณหภูมิของตัวกลาง เหมาะสำหรับระบบหล่อเย็น ระบบหมุนเวียนของเหลว และเครื่องจักรอุตสาหกรรม

คุณสมบัติเด่น

• ตรวจวัดอัตราการไหลด้วยเทคโนโลยี Vortex Measuring Principle
• ช่วงการวัดอัตราการไหล 9-150 l/min
• ช่วงความเร็วการไหล 0.283-4.709 m/s
• เอาต์พุตอนาล็อก 4-20 mA จำนวน 1 ช่อง สำหรับส่งค่าอัตราการไหล
• มีเซนเซอร์อุณหภูมิ Pt1000 Class B ภายในตัวอุปกรณ์
• รองรับแรงดันไฟเลี้ยง 8-33 VDC
• กระแสไฟฟ้าที่ใช้น้อยกว่า 5 mA
• รองรับน้ำ น้ำบริสุทธิ์สูง สารละลายไกลคอล และสารหล่อเย็น
• รองรับอุณหภูมิของตัวกลาง -15 ถึง +125°C
• ไม่มีชิ้นส่วนกลไกหมุนในชุดตรวจวัด ช่วยลดการสึกหรอ
• ข้อต่อเกลียวนอก G 1 1/4 ขนาด DN25
• ระดับการป้องกัน IP65
• เชื่อมต่อไฟฟ้าด้วย M12 Connector แบบ 4-pin

ข้อมูลทางเทคนิค

• ยี่ห้อ: ifm electronic
• รุ่น: SV8051
• รหัสผลิตภัณฑ์: SVR54XGXD0KG/US
• ประเภท: Vortex Flow Meter / Flow Sensor
• หลักการวัด: Vortex Measuring Principle
• ตัวกลางที่รองรับ: Ultra-Pure Water, Water, Glycol Solutions, Coolants
• ช่วงวัดอัตราการไหล: 9-150 l/min
• ช่วงความเร็วการไหล: 0.283-4.709 m/s
• ความแม่นยำสำหรับน้ำ: เมื่อ Q ต่ำกว่า 50% MEW มีความคลาดเคลื่อนน้อยกว่า 1% MEW และเมื่อ Q สูงกว่า 50% MEW มีความคลาดเคลื่อนน้อยกว่า 2% ของค่าที่วัดได้
• ความสามารถในการวัดซ้ำ: 0.2% ของค่าสิ้นสุดช่วงวัด
• ความแม่นยำสำหรับสารละลายไกลคอล 35%: ขึ้นอยู่กับความหนืดของตัวกลางตามเงื่อนไขใน Datasheet
• อุณหภูมิของตัวกลาง: -15 ถึง +125°C
• ความดันใช้งานสูงสุด: 16 bar ที่อุณหภูมิของตัวกลางไม่เกิน 90°C
• แรงดันทดสอบการแตกขั้นต่ำ: 25 bar ที่อุณหภูมิ 125°C
• แรงดันไฟเลี้ยง: 8-33 VDC
• กระแสไฟฟ้าที่ใช้: น้อยกว่า 5 mA
• Protection Class: III
• เวลาหน่วงเริ่มต้นทำงาน: น้อยกว่า 2 วินาที
• จำนวนเอาต์พุต: 1 Analog Output
• รูปแบบเอาต์พุต: Analog Signal
• สัญญาณเอาต์พุตอนาล็อก: 4-20 mA
• โหลดสูงสุดของ Analog Output: 800 Ω ที่แรงดันไฟเลี้ยง 24 VDC
• เวลาตอบสนองการไหล: 0.38 วินาที (T09)
• เซนเซอร์วัดอุณหภูมิภายใน: Pt1000 Class B ตามมาตรฐาน DIN EN 60751
• ช่วงวัดอุณหภูมิ: 0 ถึง +125°C
• ความแม่นยำอุณหภูมิ: ±(0.3 + 0.005 x T) K ตามเงื่อนไขใน Datasheet
• เวลาตอบสนองอุณหภูมิ T05: น้อยกว่า 10 วินาที
• เวลาตอบสนองอุณหภูมิ T09: น้อยกว่า 30 วินาที
• Process Connection: G 1 1/4 External Thread, DN25
• วัสดุส่วนสัมผัสตัวกลาง: PPSU, PPS 40% Glass Fibre, FKM
• วัสดุตัวเรือน: PPS 40% Glass Fibre, PC 10% Glass Fibre
• ขนาดตัวเครื่อง: ความยาว 120 mm
• ระดับการป้องกัน: IP65
• การเชื่อมต่อไฟฟ้า: M12 Connector, 4-pin, A-coded
• หน้าสัมผัสไฟฟ้า: Gold-Plated Contacts

การใช้งาน

• ตรวจวัดอัตราการไหลของน้ำในระบบหล่อเย็นเครื่องจักรอุตสาหกรรม
• ตรวจสอบการไหลของน้ำหล่อเย็นในเครื่องจักร CNC และระบบ Automation
• ตรวจวัดอัตราการไหลของน้ำบริสุทธิ์สูงในกระบวนการผลิต
• ตรวจสอบการไหลของสารละลายไกลคอลในระบบระบายความร้อน
• ควบคุมและติดตามอัตราการไหลในระบบหมุนเวียนของเหลว
• ส่งข้อมูลอัตราการไหลไปยัง PLC ผ่าน Analog Output 4-20 mA
• ใช้งานร่วมกับอุปกรณ์อ่านค่าอุณหภูมิที่รองรับ Pt1000
• ตรวจสอบประสิทธิภาพการทำงานของระบบจ่ายน้ำและระบบหล่อเย็นในโรงงานอุตสาหกรรม

ข้อควรทราบ

• SV8051 เป็น Vortex Flow Meter สำหรับตรวจวัดอัตราการไหลของของเหลว ไม่ใช่เซนเซอร์แบบ Thermal หรือ Magnetic-Inductive
• ช่วงวัดอัตราการไหลของรุ่นนี้คือ 9-150 l/min
• ข้อต่อเป็นเกลียวนอก G 1 1/4 ขนาด DN25 ไม่ใช่เกลียวใน
• เอาต์พุตอัตราการไหลเป็น Analog 4-20 mA จำนวน 1 ช่อง ไม่ใช่ Switching Output แบบ PNP/NPN
• ไม่มีการสื่อสาร IO-Link และไม่มีหน้าจอแสดงผลดิจิทัล
• เซนเซอร์อุณหภูมิ Pt1000 เป็นวงจรตรวจวัดอุณหภูมิแยกจากเอาต์พุตอัตราการไหล 4-20 mA
• ความแม่นยำของการวัดอัตราการไหลขึ้นอยู่กับคุณสมบัติและความหนืดของตัวกลาง โดยเฉพาะสารละลายไกลคอล
• ความดันใช้งานสูงสุด 16 bar ใช้สำหรับอุณหภูมิของตัวกลางไม่เกิน 90°C
• ควรตรวจสอบความเข้ากันได้ของของเหลวกับวัสดุ PPSU, PPS และ FKM ก่อนใช้งาน
• การติดตั้งเข้ากับระบบท่อจำเป็นต้องใช้อะแดปเตอร์ที่เหมาะสม
• ควรติดตั้งตามทิศทางการไหลและข้อกำหนดในคู่มือของผู้ผลิต
• ควรตรวจสอบการต่อสายสัญญาณ Analog 4-20 mA และ Pt1000 ให้ถูกต้องก่อนใช้งาน
