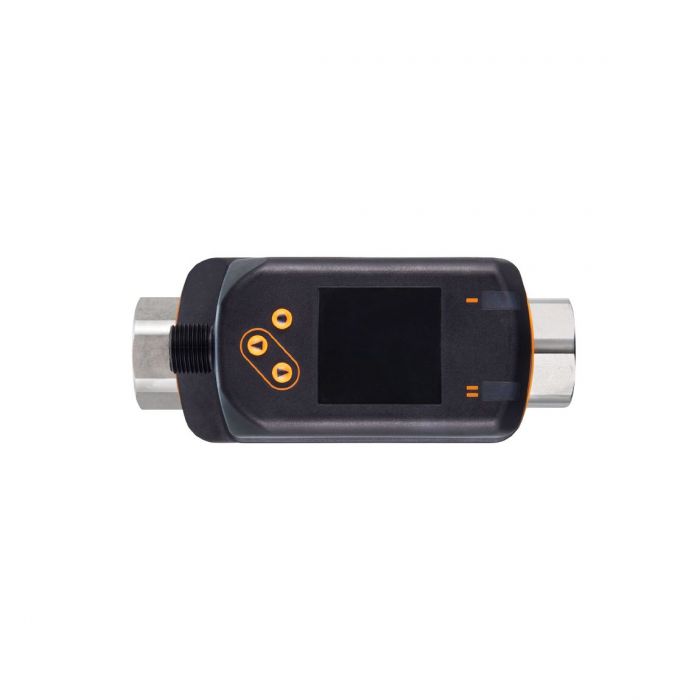

SV5614 \ Flow sensor \ Range 634 gph \ 4...20 \ 1/2" NPT internal thread

รายละเอียด SV5614 Vortex Flow Meter – เซนเซอร์วัดอัตราการไหล ifm

SV5614 จาก ifm electronic เป็นเซนเซอร์วัดอัตราการไหลของของเหลวแบบ Vortex Flow Meter พร้อมหน้าจอแสดงผลดิจิทัล ใช้หลักการตรวจวัดกระแสน้ำวน (Vortex Measuring Principle) สำหรับตรวจวัดอัตราการไหลของน้ำ สารละลายไกลคอล และน้ำหล่อเย็น โดยมีช่วงการวัด 0.55-10.55 gpm หรือประมาณ 2.08-39.94 ลิตรต่อนาที สามารถตรวจวัดอัตราการไหลและอุณหภูมิของตัวกลางได้ในอุปกรณ์เดียว รองรับเอาต์พุตอนาล็อก 4-20 mA จำนวน 2 ช่อง สำหรับส่งข้อมูลไปยัง PLC หรือระบบควบคุมอัตโนมัติ เหมาะสำหรับระบบน้ำหล่อเย็น ระบบหมุนเวียนของเหลว และเครื่องจักรอุตสาหกรรม

คุณสมบัติเด่น

• ตรวจวัดอัตราการไหลด้วยเทคโนโลยี Vortex Measuring Principle
• ช่วงการวัดอัตราการไหล 0.55-10.55 gpm หรือประมาณ 2.08-39.94 l/min
• ตรวจวัดอัตราการไหลและอุณหภูมิของตัวกลางได้พร้อมกัน
• มีเอาต์พุตอนาล็อก 4-20 mA จำนวน 2 ช่อง
• รองรับการปรับสเกลสัญญาณอนาล็อกให้เหมาะสมกับระบบควบคุม
• หน้าจอแสดงผลสีขนาด 1.44 นิ้ว ความละเอียด 128 x 128 พิกเซล
• สามารถปรับทิศทางหน้าจอเพื่อให้อ่านค่าได้สะดวกตามตำแหน่งติดตั้ง
• รองรับการเปลี่ยนสีหน้าจอระหว่างสีแดงและสีเขียว
• ตั้งค่าการหน่วงสัญญาณ (Damping) ได้ในช่วง 0-5 วินาที
• ไม่มีชิ้นส่วนกลไกหมุนภายในชุดตรวจวัด ช่วยลดการสึกหรอ
• รองรับน้ำ สารละลายไกลคอล และน้ำหล่อเย็น
• ใช้ข้อต่อเกลียวใน 1/2 นิ้ว NPT ขนาด DN10
• รองรับระดับการป้องกัน IP65 และ IP67

ข้อมูลทางเทคนิค

• ยี่ห้อ: ifm electronic
• รุ่น: SV5614
• รหัสผลิตภัณฑ์: SVN12XXX50KG/US-100
• ประเภท: Vortex Flow Meter / Flow Sensor
• หลักการวัด: Vortex Measuring Principle
• ตัวกลางที่รองรับ: Water, Glycol Solutions, Coolants
• ช่วงวัดอัตราการไหล: 32-634 gph หรือ 0.55-10.55 gpm
• ช่วงวัดเทียบเท่า: ประมาณ 2.08-39.94 l/min
• ช่วงแสดงผลอัตราการไหล: 0-760 gph หรือ 0-12.7 gpm
• ความละเอียดอัตราการไหล: 2 gph หรือ 0.05 gpm
• Analog Start Point (ASP) สำหรับอัตราการไหล: 0-8.45 gpm
• Analog End Point (AEP) สำหรับอัตราการไหล: 2.1-10.55 gpm
• อัตราส่วนช่วงการวัด: 1:20
• ความแม่นยำอัตราการไหล: ±2% ของค่าสิ้นสุดช่วงวัด (สำหรับน้ำ)
• ความสามารถในการวัดซ้ำ: ±0.5% ของค่าสิ้นสุดช่วงวัด
• ช่วงวัดอุณหภูมิ: 14-194°F (-10 ถึง +90°C)
• ช่วงแสดงผลอุณหภูมิ: -22 ถึง +230°F
• ความละเอียดอุณหภูมิ: 1°F
• ความแม่นยำการวัดอุณหภูมิ: ±1 K
• Analog Start Point สำหรับอุณหภูมิ: 14-158°F
• Analog End Point สำหรับอุณหภูมิ: 50-194°F
• อุณหภูมิของตัวกลาง: -10 ถึง +90°C
• อุณหภูมิแวดล้อม: 0 ถึง +60°C เมื่ออุณหภูมิตัวกลางต่ำกว่า 80°C
• อุณหภูมิแวดล้อม: 0 ถึง +50°C เมื่ออุณหภูมิตัวกลางอยู่ระหว่าง 80 ถึงต่ำกว่า 90°C
• ความดันใช้งานสูงสุด: 12 bar ที่อุณหภูมิตัวกลางไม่เกิน 40°C
• MAWP สำหรับการใช้งานตาม CRN: 4.8 bar
• แรงดันไฟเลี้ยง: 18-30 VDC
• กระแสไฟฟ้าที่ใช้: น้อยกว่า 30 mA
• Protection Class: III
• เวลาหน่วงเริ่มต้นทำงาน: น้อยกว่า 3 วินาที
• จำนวนเอาต์พุตทั้งหมด: 2 ช่อง
• รูปแบบเอาต์พุต: Analog Signal
• จำนวนเอาต์พุตอนาล็อก: 2 ช่อง
• สัญญาณเอาต์พุตอนาล็อก: 4-20 mA
• OUT1 และ OUT2: เอาต์พุตอนาล็อกสำหรับส่งค่าอัตราการไหลและอุณหภูมิ
• โหลดสูงสุดของ Analog Output: 500 Ω
• เวลาตอบสนองการไหล: 1 วินาที เมื่อ Damping เท่ากับ 0
• ช่วงตั้งค่า Damping: 0-5 วินาที
• เวลาตอบสนองอุณหภูมิ T09: 6 วินาที
• Process Connection: 1/2" NPT Internal Thread, DN10
• วัสดุส่วนสัมผัสตัวกลาง: Stainless Steel 316L, ETFE, PA 6T, PPS, FKM
• วัสดุตัวเรือน: Stainless Steel 316L, PC, PBT+PC-GF30, PPS, TPE-U
• ขนาดตัวเครื่อง: 119 x 45 x 72 mm
• น้ำหนัก: 466 g
• แรงบิดในการติดตั้ง: 30 Nm
• หน้าจอแสดงผล: Color Display 1.44 นิ้ว, 128 x 128 Pixels
• ไฟแสดงสถานะ: LED สีเหลือง 2 ดวง
• ระดับการป้องกัน: IP65 / IP67
• การเชื่อมต่อไฟฟ้า: M12 Connector, 4-pin, A-coded, Gold-Plated Contacts
• ระบบป้องกัน: Reverse Polarity, Short Circuit และ Overload Protection

การใช้งาน

• ตรวจวัดอัตราการไหลของน้ำในระบบหล่อเย็นเครื่องจักรอุตสาหกรรม
• ตรวจสอบการไหลของน้ำหล่อเย็นในเครื่องจักร CNC และเครื่องเชื่อมอัตโนมัติ
• ตรวจวัดอัตราการไหลของสารละลายไกลคอลในระบบระบายความร้อน
• ตรวจสอบอัตราการไหลและอุณหภูมิในระบบหมุนเวียนของเหลว
• ตรวจสอบสภาวะการทำงานของระบบจ่ายน้ำและกระบวนการผลิต
• ส่งข้อมูลอัตราการไหลและอุณหภูมิไปยัง PLC ผ่านสัญญาณ Analog 4-20 mA
• ใช้ติดตามประสิทธิภาพระบบหล่อเย็นและระบบควบคุมของเหลวในโรงงานอุตสาหกรรม

ข้อควรทราบ

• SV5614 เป็น Vortex Flow Meter สำหรับตรวจวัดอัตราการไหลของของเหลว ไม่ใช่เซนเซอร์แบบ Thermal หรือ Magnetic-Inductive
• ช่วงวัดที่ระบุใน Datasheet คือ 0.55-10.55 gpm หรือประมาณ 2.08-39.94 l/min
• ข้อต่อเป็นเกลียวใน 1/2 นิ้ว NPT ขนาด DN10 ไม่ใช่เกลียว G 1/2
• เอาต์พุตเป็น Analog 4-20 mA จำนวน 2 ช่อง ไม่ใช่ Switching Output แบบ PNP/NPN
• รุ่นนี้ไม่มีการระบุการสื่อสาร IO-Link ในข้อมูลทางเทคนิคของผู้ผลิต
• ช่วงแสดงผล 0-12.7 gpm ไม่ใช่ช่วงวัดที่รับรองความแม่นยำ ซึ่งอยู่ที่ 0.55-10.55 gpm
• ความดันใช้งานสูงสุด 12 bar ระบุสำหรับอุณหภูมิของตัวกลางไม่เกิน 40°C
• ควรตรวจสอบความเข้ากันได้ของสารหล่อเย็นกับวัสดุส่วนสัมผัสตัวกลางก่อนใช้งาน
• ควรติดตั้งตามทิศทางการไหลและข้อกำหนดในคู่มือของผู้ผลิต
• ควรตั้งค่า Analog Scaling ให้ตรงกับช่วงวัดและระบบ PLC ก่อนนำไปใช้งาน
