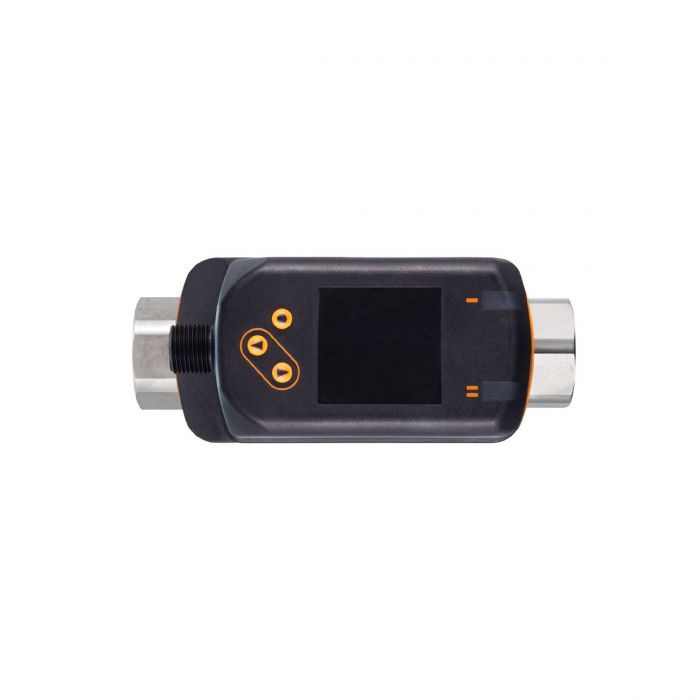

SV5610 \ Flow sensor \ Range 634 gph \ PNP/NPN NO/NC \ 1/2" NPT internal thread

รายละเอียด SV5610 Vortex Flow Meter – เซนเซอร์วัดอัตราการไหล ifm

SV5610 จาก ifm electronic เป็นเซนเซอร์วัดอัตราการไหลของของเหลวแบบ Vortex Flow Meter พร้อมหน้าจอแสดงผลดิจิทัล ใช้หลักการตรวจวัดกระแสน้ำวน (Vortex Measuring Principle) สำหรับตรวจวัดอัตราการไหลของน้ำ สารละลายไกลคอล และน้ำหล่อเย็น โดยมีช่วงวัด 0.55-10.55 gpm หรือประมาณ 2.08-39.94 ลิตรต่อนาที พร้อมฟังก์ชันตรวจสอบอุณหภูมิของตัวกลาง รองรับเอาต์พุตดิจิทัล 2 ช่อง แบบ PNP/NPN ซึ่งสามารถตั้งค่าเป็น Switching Output หรือ Frequency Output ได้ และรองรับการสื่อสาร IO-Link สำหรับเชื่อมต่อกับ PLC และระบบควบคุมอัตโนมัติ เหมาะสำหรับระบบน้ำหล่อเย็น ระบบหมุนเวียนของเหลว และเครื่องจักรอุตสาหกรรม

คุณสมบัติเด่น

• ตรวจวัดอัตราการไหลด้วยเทคโนโลยี Vortex Measuring Principle
• ช่วงการวัดอัตราการไหล 0.55-10.55 gpm (ประมาณ 2.08-39.94 l/min)
• สามารถตรวจสอบอัตราการไหลและอุณหภูมิของตัวกลางได้ในอุปกรณ์เดียว
• เอาต์พุตดิจิทัล 2 ช่อง รองรับรูปแบบ PNP/NPN
• ตั้งค่า Switching Output แบบ Normally Open (NO) หรือ Normally Closed (NC) ได้
• รองรับ Frequency Output สำหรับส่งข้อมูลการวัดไปยังระบบควบคุม
• รองรับการสื่อสาร IO-Link Version 1.1
• หน้าจอสีขนาด 1.44 นิ้ว ความละเอียด 128 x 128 พิกเซล
• สามารถตั้งค่า Hysteresis, Window Function และ Output Delay ได้
• ตั้งค่าการหน่วงสัญญาณ (Damping) ได้ในช่วง 0-5 วินาที
• ไม่มีชิ้นส่วนกลไกหมุนภายในชุดตรวจวัด ช่วยลดการสึกหรอ
• รองรับน้ำ สารละลายไกลคอล และน้ำหล่อเย็น
• ข้อต่อเกลียวใน 1/2 นิ้ว NPT ขนาด DN10
• ระดับการป้องกัน IP65 และ IP67

ข้อมูลทางเทคนิค

• ยี่ห้อ: ifm electronic
• รุ่น: SV5610
• รหัสผลิตภัณฑ์: SVN12XXXIRKG/US-100
• ประเภท: Vortex Flow Meter / Flow Sensor
• หลักการวัด: Vortex Measuring Principle
• ตัวกลางที่รองรับ: Water, Glycol Solutions, Coolants
• ช่วงวัดอัตราการไหล: 32-634 gph หรือ 0.55-10.55 gpm
• ช่วงวัดเทียบเท่า: ประมาณ 2.08-39.94 l/min
• ช่วงแสดงผลอัตราการไหล: 0-760 gph หรือ 0-12.7 gpm
• ความละเอียดอัตราการไหล: 2 gph หรือ 0.05 gpm
• ช่วงตั้งค่า Set Point (SP): 0.65-10.55 gpm
• ช่วงตั้งค่า Reset Point (rP): 0.55-10.45 gpm
• Frequency End Point (FEP): 2.1-10.55 gpm
• ความถี่ที่จุดสิ้นสุดช่วงวัด: 100-1000 Hz
• อัตราส่วนช่วงการวัด: 1:20
• ความแม่นยำอัตราการไหล: ±2% ของค่าสิ้นสุดช่วงวัด (สำหรับน้ำ)
• ความสามารถในการวัดซ้ำ: ±0.5% ของค่าสิ้นสุดช่วงวัด
• ช่วงวัดอุณหภูมิ: 14-194°F (-10 ถึง +90°C)
• ช่วงแสดงผลอุณหภูมิ: -22 ถึง +230°F
• ความละเอียดอุณหภูมิ: 1°F
• ความแม่นยำการวัดอุณหภูมิ: ±1 K
• อุณหภูมิของตัวกลาง: -10 ถึง +90°C
• อุณหภูมิแวดล้อม: 0 ถึง +60°C เมื่ออุณหภูมิตัวกลางต่ำกว่า 80°C
• อุณหภูมิแวดล้อม: 0 ถึง +50°C เมื่ออุณหภูมิตัวกลางตั้งแต่ 80°C แต่ต่ำกว่า 90°C
• ความดันใช้งานสูงสุด: 12 bar ที่อุณหภูมิตัวกลางไม่เกิน 40°C
• MAWP สำหรับการใช้งานตาม CRN: 4.8 bar
• แรงดันไฟเลี้ยง: 18-30 VDC
• กระแสไฟฟ้าที่ใช้: น้อยกว่า 30 mA
• Protection Class: III
• เวลาหน่วงเริ่มต้นทำงาน: น้อยกว่า 3 วินาที
• จำนวนเอาต์พุต: 2 Digital Outputs
• รูปแบบเอาต์พุต: Switching Signal, Frequency Signal, IO-Link
• ชนิดเอาต์พุต: PNP/NPN ตั้งค่าได้
• ฟังก์ชันสวิตชิ่ง: Normally Open / Normally Closed ตั้งค่าได้
• กระแสโหลดสูงสุดของ Switching Output: 100 mA
• แรงดันตกคร่อมสูงสุดที่ Switching Output: 2.5 V
• OUT1: Flow Monitoring / Switching Output / Frequency Output / IO-Link
• OUT2: Flow and Temperature Monitoring / Switching Output / Frequency Output
• การสื่อสาร: IO-Link Version 1.1
• ความเร็วการสื่อสาร IO-Link: COM2 (38.4 kBaud)
• รอบเวลาขั้นต่ำของ IO-Link: 3 ms
• เวลาตอบสนองการไหล: 1 วินาที เมื่อ Damping เท่ากับ 0
• ช่วงตั้งค่า Damping: 0-5 วินาที
• เวลาตอบสนองอุณหภูมิ T09: 6 วินาที
• Process Connection: 1/2" NPT Internal Thread, DN10
• วัสดุส่วนสัมผัสตัวกลาง: Stainless Steel 316L, ETFE, PA 6T, PPS, FKM
• วัสดุตัวเรือน: Stainless Steel 316L, PC, PBT+PC-GF30, PPS, TPE-U
• ขนาดตัวเครื่อง: 119 x 45 x 72 mm
• น้ำหนัก: 468 g
• แรงบิดในการติดตั้ง: 30 Nm
• หน้าจอแสดงผล: Color Display 1.44 นิ้ว, 128 x 128 Pixels
• ไฟแสดงสถานะ: LED สีเหลือง 2 ดวง
• ระดับการป้องกัน: IP65 / IP67
• การเชื่อมต่อไฟฟ้า: M12 Connector, 4-pin, A-coded, Gold-Plated Contacts
• ระบบป้องกัน: Reverse Polarity, Short Circuit และ Overload Protection

การใช้งาน

• ตรวจวัดอัตราการไหลของน้ำในระบบหล่อเย็นเครื่องจักรอุตสาหกรรม
• ตรวจสอบการไหลของน้ำหล่อเย็นในเครื่องจักร CNC และเครื่องเชื่อมอัตโนมัติ
• ตรวจวัดอัตราการไหลของสารละลายไกลคอลในระบบระบายความร้อน
• ตรวจสอบอัตราการไหลและอุณหภูมิในระบบหมุนเวียนของเหลว
• ตั้งค่าจุดแจ้งเตือนเมื่อการไหลต่ำกว่าหรือสูงกว่าค่าที่กำหนด
• เชื่อมต่อกับ PLC ผ่าน Switching Output แบบ PNP/NPN หรือ Frequency Output
• ส่งข้อมูลอัตราการไหลและอุณหภูมิผ่าน IO-Link ไปยังระบบ Automation
• ใช้ตรวจสอบสภาวะการทำงานของเครื่องจักรและระบบหล่อเย็น

ข้อควรทราบ

• SV5610 เป็น Vortex Flow Meter สำหรับตรวจวัดอัตราการไหลของของเหลว ไม่ใช่เซนเซอร์แบบ Thermal หรือ Magnetic-Inductive
• ช่วงวัดที่ระบุใน Datasheet คือ 0.55-10.55 gpm หรือประมาณ 2.08-39.94 l/min
• ข้อต่อเป็นเกลียวใน 1/2 นิ้ว NPT ขนาด DN10 ไม่ใช่เกลียว G 1/2
• เอาต์พุตเป็น Switching หรือ Frequency Output แบบ PNP/NPN ไม่ใช่ Analog 4-20 mA
• OUT1 รองรับการสื่อสาร IO-Link ส่วน OUT2 ใช้ตรวจสอบการไหลหรืออุณหภูมิผ่าน Switching หรือ Frequency Output
• การตั้งค่า NO/NC และ PNP/NPN ต้องปรับให้ตรงกับรูปแบบอินพุตของ PLC
• ความดันใช้งานสูงสุด 12 bar ระบุที่อุณหภูมิของตัวกลางไม่เกิน 40°C และต้องตรวจสอบกราฟลดพิกัดความดันเมื่ออุณหภูมิสูงขึ้น
• ควรตรวจสอบความเข้ากันได้ของสารหล่อเย็นกับวัสดุส่วนสัมผัสตัวกลางก่อนใช้งาน
• ควรติดตั้งตามทิศทางการไหลและข้อกำหนดในคู่มือของผู้ผลิต
• ควรตั้งค่า Switching Point และ Frequency Output ให้เหมาะสมกับระบบควบคุมก่อนใช้งาน
