SV5051 \ Flow sensor \ Range 32 l/min \ 4...20 \ G 3/4 external thread

รายละเอียด SV5051 Vortex Flow Meter – เซนเซอร์วัดอัตราการไหล ifm

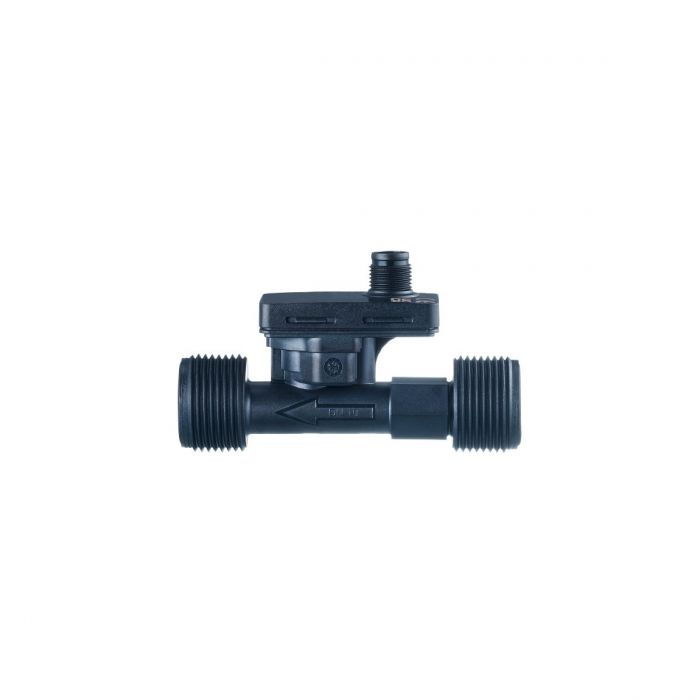

SV5051 จาก ifm electronic เป็นเซนเซอร์วัดอัตราการไหลของของเหลวแบบ Vortex Flow Meter ใช้หลักการตรวจวัดกระแสน้ำวน (Vortex Measuring Principle) สำหรับตรวจวัดอัตราการไหลของน้ำ น้ำบริสุทธิ์สูง สารละลายไกลคอล และสารหล่อเย็น มีช่วงการวัด 1.8-32 ลิตรต่อนาที พร้อมสัญญาณเอาต์พุตอนาล็อก 4-20 mA สำหรับส่งค่าอัตราการไหลไปยัง PLC หรือระบบควบคุมอัตโนมัติ ตัวเครื่องมีขนาดกะทัดรัด ไม่มีชิ้นส่วนกลไกหมุนในชุดตรวจวัด เหมาะสำหรับระบบหล่อเย็นและระบบหมุนเวียนของเหลวในโรงงานอุตสาหกรรม

คุณสมบัติเด่น

• ตรวจวัดอัตราการไหลด้วยเทคโนโลยี Vortex Measuring Principle
• ช่วงการวัดอัตราการไหล 1.8-32 l/min
• ช่วงความเร็วการไหล 0.265-4.716 m/s
• เอาต์พุตอนาล็อก 4-20 mA จำนวน 1 ช่อง
• รองรับแรงดันไฟเลี้ยง 8-33 VDC
• กระแสไฟฟ้าที่ใช้ต่ำกว่า 5 mA
• รองรับน้ำ น้ำบริสุทธิ์สูง สารละลายไกลคอล และสารหล่อเย็น
• รองรับอุณหภูมิของตัวกลาง -15 ถึง +125°C
• มีเซนเซอร์อุณหภูมิภายในชนิด Pt1000 Class B
• ไม่มีชิ้นส่วนกลไกหมุน ช่วยลดการสึกหรอจากชิ้นส่วนเคลื่อนที่
• ขนาดกะทัดรัด เหมาะสำหรับพื้นที่ติดตั้งจำกัด
• ข้อต่อเกลียวนอก G 3/4 ขนาด DN10
• ระดับการป้องกัน IP65

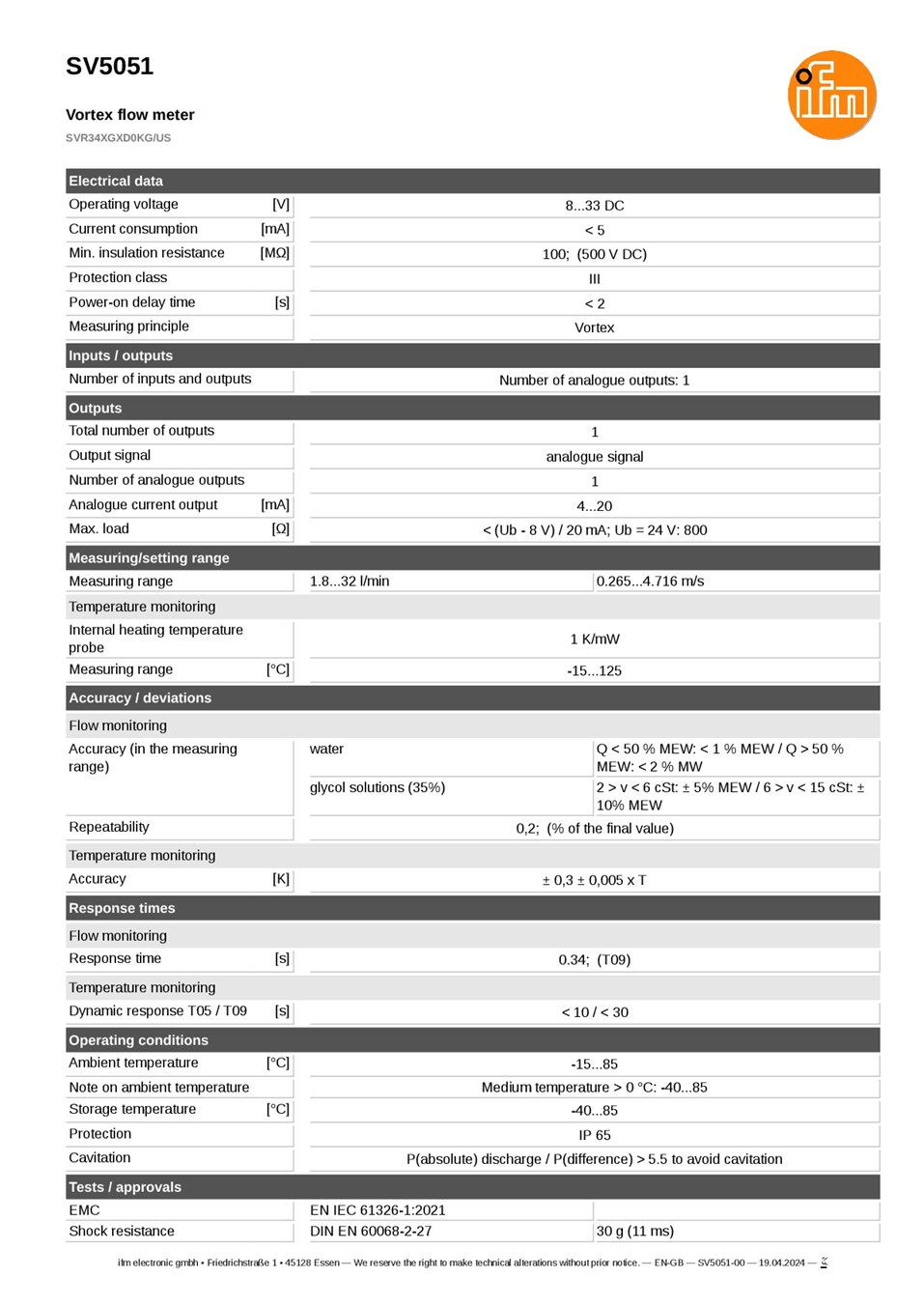

ข้อมูลทางเทคนิค

• ยี่ห้อ: ifm electronic
• รุ่น: SV5051
• รหัสผลิตภัณฑ์: SVR34XGXD0KG/US
• ประเภท: Vortex Flow Meter / Flow Sensor
• หลักการวัด: Vortex
• ตัวกลางที่รองรับ: Ultra-Pure Water, Water, Glycol Solutions, Coolants
• ช่วงวัดอัตราการไหล: 1.8-32 l/min
• ช่วงความเร็วการไหล: 0.265-4.716 m/s
• ความแม่นยำสำหรับน้ำ: เมื่อ Q ต่ำกว่า 50% MEW มีความคลาดเคลื่อนน้อยกว่า 1% MEW และเมื่อ Q สูงกว่า 50% MEW มีความคลาดเคลื่อนน้อยกว่า 2% ของค่าที่วัดได้
• ความสามารถในการวัดซ้ำ: 0.2% ของค่าสิ้นสุดช่วงวัด
• ความแม่นยำสำหรับสารละลายไกลคอล 35%: ขึ้นอยู่กับความหนืดของตัวกลาง
• อุณหภูมิของตัวกลาง: -15 ถึง +125°C
• อุณหภูมิแวดล้อม: -15 ถึง +85°C
• ความดันใช้งานสูงสุด: 16 bar ที่อุณหภูมิตัวกลางไม่เกิน 90°C
• แรงดันทดสอบการแตกขั้นต่ำ: 25 bar ที่ 125°C
• แรงดันไฟเลี้ยง: 8-33 VDC
• กระแสไฟฟ้าที่ใช้: น้อยกว่า 5 mA
• เวลาหน่วงเริ่มต้นทำงาน: น้อยกว่า 2 วินาที
• จำนวนเอาต์พุต: 1 Analog Output
• รูปแบบเอาต์พุต: Analog Signal
• สัญญาณเอาต์พุต: 4-20 mA
• โหลดสูงสุดของ Analog Output: 800 Ω ที่แรงดันไฟเลี้ยง 24 VDC
• เวลาตอบสนองการไหล: 0.34 วินาที (T09)
• เซนเซอร์วัดอุณหภูมิภายใน: Pt1000 Class B
• ความแม่นยำการวัดอุณหภูมิ: ±(0.3 + 0.005 x T) K

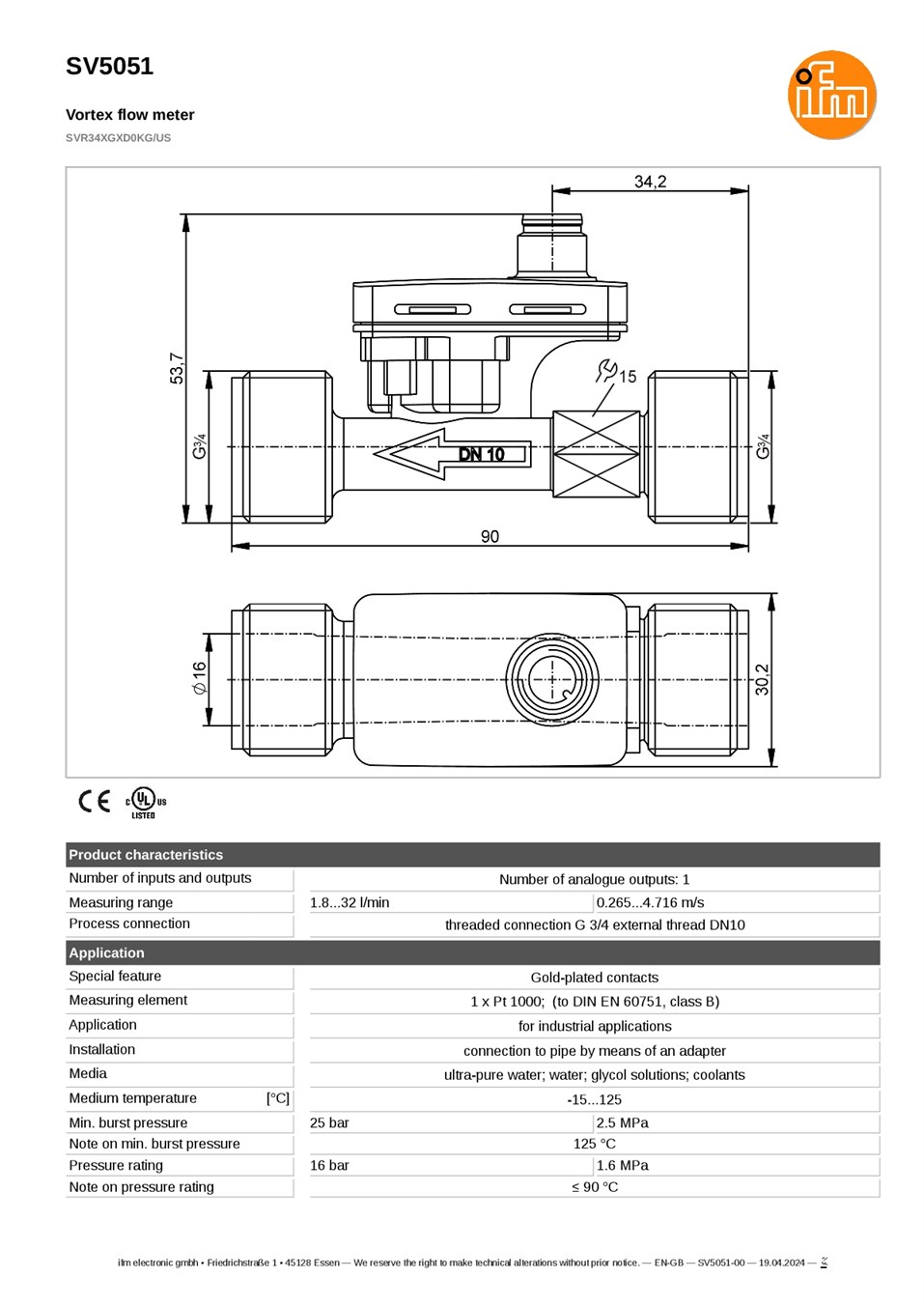

• Process Connection: G 3/4 External Thread, DN10
• วัสดุส่วนสัมผัสตัวกลาง: PPSU, PPS 40% Glass Fibre, FKM
• วัสดุตัวเรือน: PPS 40% Glass Fibre, PC 10% Glass Fibre
• ขนาดตัวเครื่อง: 90 x 30.2 x 53.7 mm
• น้ำหนัก: 82.35 g
• แรงบิดในการติดตั้ง: 12 Nm
• ระดับการป้องกัน: IP65
• การเชื่อมต่อไฟฟ้า: M12 Connector, 4-pin, A-coded, Gold-Plated Contacts

การใช้งาน

• ตรวจวัดอัตราการไหลของน้ำในระบบหล่อเย็นเครื่องจักรอุตสาหกรรม
• ตรวจสอบการไหลของน้ำหล่อเย็นในเครื่องจักร CNC
• ตรวจวัดอัตราการไหลของน้ำบริสุทธิ์สูงในกระบวนการผลิต
• ตรวจสอบการไหลของสารละลายไกลคอลในระบบระบายความร้อน
• ควบคุมและติดตามอัตราการไหลในระบบหมุนเวียนของเหลว
• ส่งสัญญาณอัตราการไหลไปยัง PLC ผ่าน Analog Output 4-20 mA
• ใช้ตรวจสอบการไหลในระบบจ่ายน้ำและกระบวนการผลิตอัตโนมัติ

ข้อควรทราบ

• SV5051 เป็น Vortex Flow Meter สำหรับตรวจวัดอัตราการไหลของของเหลว ไม่ใช่เซนเซอร์แบบ Thermal หรือ Magnetic-Inductive
• ช่วงการวัดอัตราการไหลอยู่ที่ 1.8-32 l/min
• ข้อต่อเป็นเกลียวนอก G 3/4 ขนาด DN10
• เอาต์พุตเป็น Analog 4-20 mA จำนวน 1 ช่อง ไม่ใช่ Switching Output แบบ PNP/NPN
• ไม่มีการสื่อสาร IO-Link และไม่มีหน้าจอแสดงผลดิจิทัล
• แม้จะมีเซนเซอร์ Pt1000 ภายใน แต่เอาต์พุตอนาล็อกของอุปกรณ์ใช้สำหรับอัตราการไหล
• ความแม่นยำขึ้นอยู่กับคุณสมบัติและความหนืดของตัวกลาง โดยเฉพาะสารละลายไกลคอล
• ความดันใช้งานสูงสุด 16 bar ใช้สำหรับอุณหภูมิของตัวกลางไม่เกิน 90°C
• ควรตรวจสอบความเข้ากันได้ของของเหลวกับวัสดุ PPSU, PPS และ FKM
• ควรติดตั้งตามทิศทางการไหลและข้อกำหนดในคู่มือของผู้ผลิต
• ควรตรวจสอบช่วงสัญญาณ 4-20 mA ให้ตรงกับระบบ PLC ก่อนนำไปใช้งาน
