SV4504 \ Flow sensor \ Range 20 l/min \ 4...20 \ Rc 1/2 internal thread

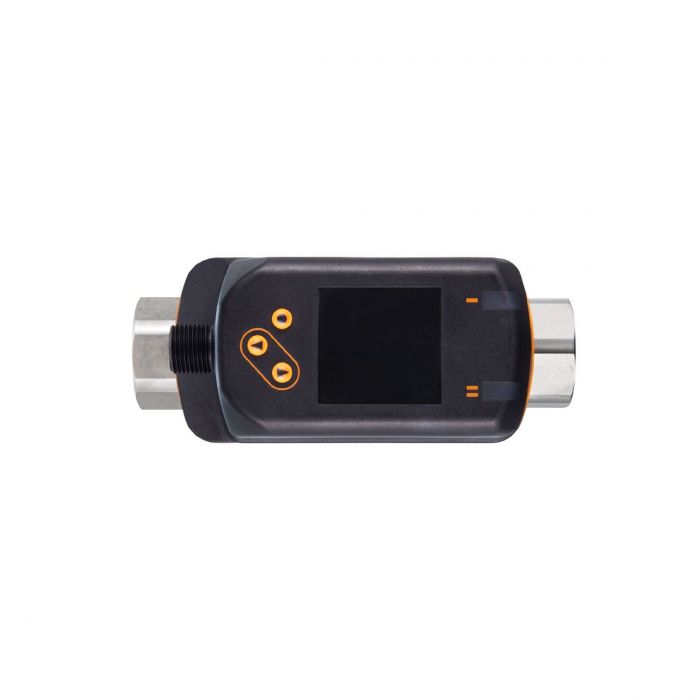

รายละเอียด SV4504 ifm เซ็นเซอร์วัดอัตราการไหลแบบ Vortex

ifm SV4504 เซ็นเซอร์วัดอัตราการไหลและอุณหภูมิสำหรับน้ำ สารละลายไกลคอล และสารหล่อเย็น ใช้หลักการวัดแบบ Vortex พร้อมจอสีแสดงค่าที่ตัวอุปกรณ์ ส่งสัญญาณแอนะล็อก 4–20 mA จำนวน 2 ช่อง สำหรับเชื่อมต่อกับระบบควบคุม

คุณสมบัติเด่น

• วัดอัตราการไหลและอุณหภูมิของตัวกลางได้ในอุปกรณ์เดียว
• เอาต์พุตแอนะล็อก 4–20 mA จำนวน 2 ช่อง สามารถปรับสเกลสัญญาณได้
• จอสีขนาด 1.44 นิ้ว ปรับหมุนเพื่อให้อ่านค่าได้สะดวก พร้อมการแสดงผลสีแดงและเขียว
• รองรับน้ำ น้ำปราศจากไอออน และระบบน้ำหล่อเย็นในงานอุตสาหกรรม

ข้อมูลทางเทคนิค

• รุ่น: SV4504
• รหัสประเภท: SVK12XXX50KG/US-100
• หลักการวัด: Vortex
• ช่วงวัดอัตราการไหล: 1–20 ลิตร/นาที หรือ 0.06–1.2 ลูกบาศก์เมตร/ชั่วโมง
• ช่วงวัดอุณหภูมิ: -10 ถึง 90°C
• แรงดันไฟเลี้ยง: 18–30 VDC
• เอาต์พุต: แอนะล็อก 4–20 mA จำนวน 2 ช่อง
• โหลดสูงสุดของเอาต์พุต: 500 Ω
• ความแม่นยำการวัดอัตราการไหลสำหรับน้ำ: ±2% ของค่าสูงสุดของช่วงวัด
• ความแม่นยำการวัดอุณหภูมิ: ±1 K
• เวลาตอบสนองการวัดอัตราการไหล: 1 วินาที เมื่อ dAP = 0
• ข้อต่อกระบวนการ: Rc 1/2 เกลียวใน ขนาดทางไหล DN8
• แรงดันใช้งานสูงสุด: 12 bar ที่อุณหภูมิตัวกลางไม่เกิน 40°C
• วัสดุสัมผัสตัวกลาง: สเตนเลส 316L, ETFE, PA 6T, PPS และ FKM
• การเชื่อมต่อไฟฟ้า: M12 แบบ A-coded จำนวน 4 ขา หน้าสัมผัสชุบทอง
• ระดับการป้องกัน: IP65 / IP67

การใช้งาน

เหมาะสำหรับตรวจสอบอัตราการไหลและอุณหภูมิในระบบน้ำหล่อเย็น ระบบหมุนเวียนน้ำ และวงจรควบคุมอุณหภูมิของเครื่องจักร โดยส่งสัญญาณไปยัง PLC หรืออุปกรณ์แสดงผลภายนอก

ข้อควรทราบ

รุ่นนี้ใช้เอาต์พุตแอนะล็อก 2 ช่อง ไม่มีเอาต์พุตสวิตช์ PNP/NPN ค่าทนแรงดันจะลดลงเมื่ออุณหภูมิตัวกลางสูงกว่า 40°C จึงต้องตรวจสอบกราฟแรงดันกับอุณหภูมิในเอกสาร ifm ก่อนเลือกใช้งาน และตรวจสอบความเข้ากันได้ของตัวกลางกับวัสดุสัมผัสของอุปกรณ์
