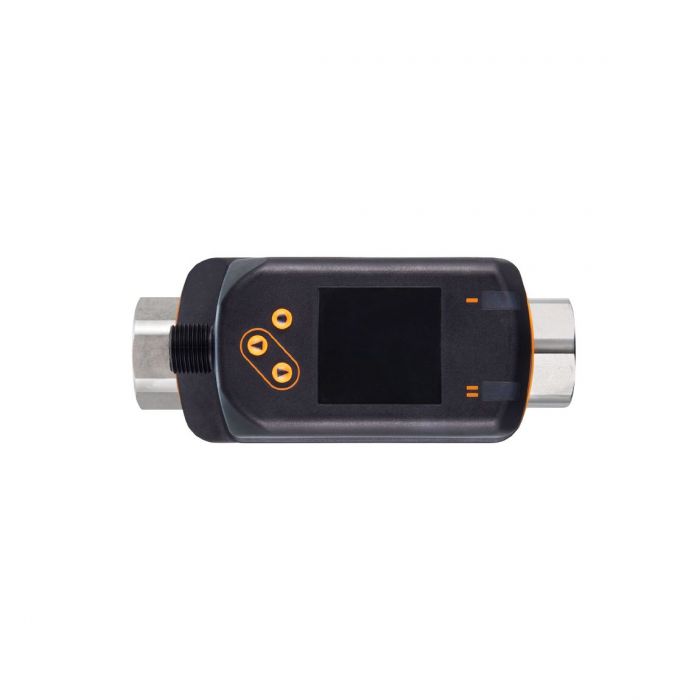

SV4204 \ Flow sensor \ Range 20 l/min \ 4...20 \ G 1/2 internal thread

รายละเอียด SV4204 Vortex Flow Meter – เซนเซอร์วัดอัตราการไหล ifm

SV4204 จาก ifm electronic เป็นเซนเซอร์วัดอัตราการไหลของของเหลวแบบ Vortex Flow Meter พร้อมหน้าจอแสดงผลดิจิทัล ใช้หลักการตรวจวัดกระแสน้ำวน (Vortex Measuring Principle) สามารถตรวจวัดอัตราการไหลของของเหลวในช่วง 1-20 ลิตรต่อนาที และตรวจสอบอุณหภูมิของตัวกลางได้ในอุปกรณ์เดียว รองรับเอาต์พุตอนาล็อก 4-20 mA จำนวน 2 ช่อง สำหรับส่งค่าอัตราการไหลและอุณหภูมิไปยังระบบควบคุม พร้อมอินเทอร์เฟซ IO-Link เหมาะสำหรับระบบน้ำหล่อเย็น ระบบหมุนเวียนน้ำ และงานควบคุมกระบวนการผลิตในอุตสาหกรรม

คุณสมบัติเด่น

• ตรวจวัดอัตราการไหลด้วยเทคโนโลยี Vortex Measuring Principle
• ช่วงการวัดอัตราการไหล 1-20 l/min หรือ 0.06-1.2 m³/h
• สามารถตรวจวัดอัตราการไหลและอุณหภูมิของตัวกลางได้พร้อมกัน
• เอาต์พุตอนาล็อก 4-20 mA จำนวน 2 ช่อง แยกสำหรับอุณหภูมิและอัตราการไหล
• รองรับการสื่อสาร IO-Link สำหรับการตั้งค่าพารามิเตอร์และข้อมูลกระบวนการ
• มีหน้าจอแสดงผลสำหรับตรวจสอบค่าการไหลและอุณหภูมิ
• ความละเอียดการวัดอัตราการไหล 0.1 l/min
• รองรับน้ำ สารละลายไกลคอล และน้ำหล่อเย็น
• เหมาะสำหรับการตรวจวัดของเหลวในระบบระบายความร้อนของเครื่องจักร
• ไม่มีชิ้นส่วนกลไกหมุนภายในชุดตรวจวัด ช่วยลดการสึกหรอจากชิ้นส่วนเคลื่อนที่
• ใช้ข้อต่อเกลียวใน G 1/2 ขนาด DN8
• รองรับระดับการป้องกัน IP65 และ IP67

ข้อมูลทางเทคนิค

• ยี่ห้อ: ifm electronic
• รุ่น: SV4204
• รหัสผลิตภัณฑ์: SVR12XXX50KG/US-100
• ประเภท: Vortex Flow Meter / Flow Sensor
• หลักการวัด: Vortex Measuring Principle
• ตัวกลางที่รองรับ: Water, Glycol Solutions, Coolants
• ช่วงวัดอัตราการไหล: 1-20 l/min (0.06-1.2 m³/h)
• ช่วงแสดงผลอัตราการไหล: 0-24 l/min
• ความละเอียดอัตราการไหล: 0.1 l/min
• ความแม่นยำการวัดอัตราการไหล: ±2% ของค่าสิ้นสุดช่วงวัด (สำหรับน้ำ)
• ความสามารถในการวัดซ้ำ: ±0.5% ของค่าสิ้นสุดช่วงวัด
• ช่วงวัดอุณหภูมิ: -10 ถึง +90°C
• ช่วงแสดงผลอุณหภูมิ: -30 ถึง +110°C
• ความละเอียดอุณหภูมิ: 0.5°C
• ความแม่นยำการวัดอุณหภูมิ: ±1 K
• อุณหภูมิของตัวกลาง: -10 ถึง +90°C
• อุณหภูมิแวดล้อม: 0 ถึง +60°C (ขึ้นอยู่กับอุณหภูมิของตัวกลาง)
• ความดันใช้งาน: 12 bar ที่อุณหภูมิไม่เกิน 40°C
• แรงดันไฟเลี้ยง: 18-30 VDC
• กระแสไฟฟ้าที่ใช้: น้อยกว่า 30 mA
• จำนวนเอาต์พุตทั้งหมด: 2 ช่อง
• รูปแบบเอาต์พุต: Analog Signal
• จำนวนเอาต์พุตอนาล็อก: 2 ช่อง
• สัญญาณเอาต์พุตอนาล็อก: 4-20 mA
• OUT1: Analog Output สำหรับอุณหภูมิ / IO-Link
• OUT2: Analog Output สำหรับอัตราการไหล
• โหลดสูงสุดของ Analog Output: 500 Ω
• ช่วงการปรับ Analog Start Point (Flow): 0-16 l/min
• ช่วงการปรับ Analog End Point (Flow): 4-20 l/min
• การสื่อสาร: IO-Link
• ระยะเวลาหน่วงเริ่มต้นทำงาน: น้อยกว่า 3 วินาที
• เวลาตอบสนอง: 1 วินาที (เมื่อไม่มีการตั้งค่า Damping)
• Process Connection: G 1/2 Internal Thread, DN8
• วัสดุส่วนสัมผัสตัวกลาง: Stainless Steel 316L, ETFE, PA 6T, PPS, FKM
• วัสดุตัวเรือน: Stainless Steel 316L, PC, PBT+PC-GF30, PPS, TPE-U
• ระดับการป้องกัน: IP65 / IP67
• การเชื่อมต่อไฟฟ้า: M12 Connector
• ระบบป้องกัน: Reverse Polarity, Short Circuit และ Overload Protection

การใช้งาน

• ตรวจวัดอัตราการไหลของน้ำในระบบหล่อเย็นเครื่องจักรอุตสาหกรรม
• ตรวจสอบการไหลของสารละลายไกลคอลในระบบระบายความร้อน
• ควบคุมอัตราการไหลของน้ำในระบบหมุนเวียนของเหลว
• ตรวจสอบอัตราการไหลและอุณหภูมิในกระบวนการผลิต
• ใช้ตรวจสอบระบบจ่ายน้ำหล่อเย็นของเครื่องจักร CNC และอุปกรณ์อุตสาหกรรม
• เชื่อมต่อ PLC หรือระบบ Automation ผ่านสัญญาณ Analog 4-20 mA
• ใช้ตรวจสอบข้อมูลกระบวนการและตั้งค่าพารามิเตอร์ผ่าน IO-Link

ข้อควรทราบ

• SV4204 เป็น Vortex Flow Meter สำหรับวัดอัตราการไหลเชิงปริมาตร ไม่ใช่เซนเซอร์แบบ Thermal หรือ Magnetic-Inductive
• ช่วงการวัดของรุ่นนี้คือ 1-20 l/min และใช้ข้อต่อ G 1/2 เกลียวใน DN8
• เอาต์พุตของรุ่น SV4204 เป็น Analog 4-20 mA จำนวน 2 ช่อง ไม่ใช่ Switching Output แบบ PNP/NPN
• OUT1 ใช้ส่งสัญญาณอุณหภูมิและรองรับ IO-Link ส่วน OUT2 ใช้ส่งสัญญาณอัตราการไหล
• ควรตรวจสอบความเข้ากันได้ของสารหล่อเย็นและสารละลายไกลคอลกับวัสดุส่วนสัมผัสตัวกลาง
• ความดันใช้งานสูงสุด 12 bar ระบุสำหรับอุณหภูมิของตัวกลางไม่เกิน 40°C
• อุณหภูมิแวดล้อมสูงสุดอาจลดลงเมื่ออุณหภูมิของตัวกลางสูงขึ้น
• ควรติดตั้งตามทิศทางการไหลและข้อกำหนดด้านระยะท่อตรงตามคู่มือของผู้ผลิต
• ควรตรวจสอบการตั้งค่า Analog Scaling ให้ตรงกับช่วงการวัดของ PLC ก่อนใช้งาน
