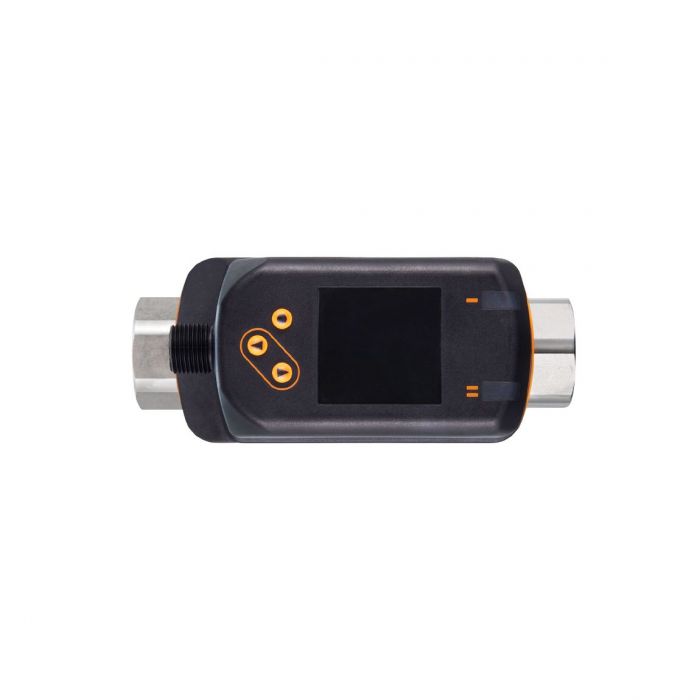

SV0528 \ Flow sensor \ Range 40 l/min \ PNP/NPN NO/NC \ 1/2" NPT internal thread

รายละเอียด SV0528 Vortex Flow Meter เครื่องวัดอัตราการไหลและอุณหภูมิของน้ำ ifm

ifm SV0528 (SVN12XXXIRKG/US) เป็นเครื่องวัดอัตราการไหลแบบ Vortex Flow Meter จาก ifm electronic ในกลุ่ม efector 300 ออกแบบมาสำหรับตรวจวัดอัตราการไหลเชิงปริมาตรและอุณหภูมิของน้ำในระบบท่ออุตสาหกรรม เหมาะสำหรับระบบน้ำหล่อเย็น ระบบหมุนเวียนน้ำ และกระบวนการผลิตที่ต้องการติดตามค่าการไหลและอุณหภูมิอย่างต่อเนื่อง

SV0528 ใช้หลักการวัดแบบ Vortex โดยรองรับช่วงการวัดอัตราการไหล 2-40 l/min หรือ 0.12-2.4 m³/h มีความแม่นยำในการวัดอัตราการไหล ±2% ของค่าสิ้นสุดช่วงการวัด (MEW) และความสามารถในการวัดซ้ำ ±0.5% MEW พร้อมตรวจวัดอุณหภูมิของน้ำในช่วง -10 ถึง +90 °C

อุปกรณ์มีเอาต์พุตดิจิทัล 2 ช่อง รองรับการกำหนดค่า PNP/NPN พร้อมสัญญาณ Switching, Frequency และการสื่อสาร IO-Link 1.1 สามารถเชื่อมต่อกับ PLC หรือ IO-Link Master เพื่อรับค่ากระบวนการและปรับตั้งพารามิเตอร์ได้

ตัวเครื่องมีหน้าจอสีขนาด 1.44 นิ้ว ความละเอียด 128 x 128 พิกเซล สำหรับแสดงค่ากระบวนการและสถานะการทำงาน ช่วยให้ผู้ใช้งานตรวจสอบข้อมูลได้จากตัวอุปกรณ์โดยตรง

SV0528 ใช้ข้อต่อกระบวนการแบบเกลียวใน 1/2" NPT ขนาด DN10 รองรับแรงดันกระบวนการสูงสุด 12 bar ที่อุณหภูมิของตัวกลางไม่เกิน 40 °C ใช้แรงดันไฟเลี้ยง 18-30 VDC พร้อมระดับการป้องกัน IP65/IP67

คุณสมบัติเด่น

• Vortex Flow Meter สำหรับตรวจวัดอัตราการไหลเชิงปริมาตรของน้ำ
• สามารถตรวจวัดอัตราการไหลและอุณหภูมิได้ในอุปกรณ์เดียว
• ใช้หลักการวัดแบบ Vortex
• ช่วงการวัดอัตราการไหล 2-40 l/min
• ช่วงการวัดเทียบเป็น 0.12-2.4 m³/h
• ความแม่นยำในการวัดอัตราการไหล ±2% MEW
• ความสามารถในการวัดซ้ำ ±0.5% MEW
• ช่วงการวัดอุณหภูมิ -10 ถึง +90 °C
• ความแม่นยำในการวัดอุณหภูมิ ±1 K
• มีเอาต์พุตดิจิทัลจำนวน 2 ช่อง
• สามารถกำหนดรูปแบบเอาต์พุต PNP/NPN ได้
• รองรับ Switching Output และ Frequency Output
• รองรับการสื่อสาร IO-Link เวอร์ชัน 1.1
• สามารถตั้งค่า Normally Open หรือ Normally Closed ได้
• รองรับการตั้งค่าจุดสวิตช์แบบ Hysteresis และ Window
• มีหน้าจอสีขนาด 1.44 นิ้ว ความละเอียด 128 x 128 พิกเซล
• ใช้แรงดันไฟเลี้ยง 18-30 VDC
• รองรับแรงดันกระบวนการ 12 bar ที่อุณหภูมิไม่เกิน 40 °C
• ข้อต่อกระบวนการแบบเกลียวใน 1/2" NPT ขนาด DN10
• เชื่อมต่อไฟฟ้าผ่าน M12 Connector แบบ A-coded พร้อมหน้าสัมผัสเคลือบทอง
• ระดับการป้องกัน IP65 และ IP67

ข้อมูลทางเทคนิค

• ยี่ห้อ: ifm electronic
• รุ่น: SV0528
• รหัสผลิตภัณฑ์: SVN12XXXIRKG/US
• กลุ่มผลิตภัณฑ์: efector 300
• ประเภทสินค้า: Vortex Flow Meter with Display
• หลักการวัด: Vortex
• ตัวกลางที่รองรับ: Water (น้ำ)
• ช่วงการวัดอัตราการไหล: 2-40 l/min
• ช่วงการวัดเทียบเป็น m³/h: 0.12-2.4 m³/h
• ช่วงแสดงผลอัตราการไหล: 0-48 l/min
• ช่วงแสดงผลเทียบเป็น m³/h: 0-2.88 m³/h
• ความละเอียดการวัดอัตราการไหล: 0.2 l/min หรือ 0.01 m³/h
• Set Point (SP): 2.4-40 l/min
• Reset Point (rP): 2-39.6 l/min
• Frequency End Point (FEP): 8-40 l/min
• Frequency at End Point (FRP): 100-1000 Hz
• Measuring Dynamics: 1:20
• ความแม่นยำในการวัดอัตราการไหล: ±2% MEW
• Repeatability: ±0.5% MEW
• Response Time: 1 s เมื่อ dAP = 0
• Damping Process Value (dAP): 0-5 s
• ช่วงการวัดอุณหภูมิ: -10 ถึง +90 °C
• ช่วงแสดงผลอุณหภูมิ: -30 ถึง +110 °C
• ความละเอียดการวัดอุณหภูมิ: 0.5 °C
• ความแม่นยำในการวัดอุณหภูมิ: ±1 K
• Temperature Set Point (SP): -9 ถึง +90 °C
• Temperature Reset Point (rP): -10 ถึง +89 °C
• Dynamic Response ของอุณหภูมิ: T09 = 6 s
• อุณหภูมิของตัวกลาง: -10 ถึง +90 °C
• แรงดันกระบวนการสูงสุด: 12 bar (1.2 MPa) ที่อุณหภูมิไม่เกิน 40 °C
• MAWP สำหรับการใช้งานตาม CRN: 4.8 bar
• อุณหภูมิแวดล้อม: 0 ถึง +60 °C เมื่อตัวกลางมีอุณหภูมิต่ำกว่า 80 °C
• อุณหภูมิแวดล้อมเมื่อตัวกลางมีอุณหภูมิสูง: 0 ถึง +50 °C เมื่อตัวกลางมีอุณหภูมิต่ำกว่า 90 °C
• อุณหภูมิในการจัดเก็บ: -20 ถึง +80 °C
• ระดับการป้องกัน: IP65 / IP67
• Protection Class: III
• แรงดันไฟฟ้าที่ใช้งาน: 18-30 VDC
• กระแสไฟฟ้าที่ใช้: น้อยกว่า 30 mA
• Power-on Delay Time: น้อยกว่า 3 s
• Reverse Polarity Protection: Yes
• จำนวนเอาต์พุตทั้งหมด: 2
• จำนวน Digital Outputs: 2
• ประเภทสัญญาณเอาต์พุต: Switching Signal / Frequency Signal / IO-Link
• Electrical Design: DC PNP/NPN
• Output Function: Normally Open / Normally Closed ตั้งค่าได้
• กระแสโหลดต่อ Switching Output: 100 mA
• แรงดันตกคร่อมสูงสุดของ Switching Output: 2.5 V
• Short-circuit Protection: Yes
• Overload Protection: Yes
• Communication Interface: IO-Link
• IO-Link Revision: 1.1
• Transmission Type: COM2 (38.4 kBaud)
• IO-Link Standard: IEC 61131-9
• Required Master Port Type: A
• SIO Mode: Yes
• Minimum Process Cycle Time: 3 ms
• IO-Link Device ID: 488
• ข้อต่อกระบวนการ: 1/2" NPT Internal Thread
• ขนาดทางผ่าน: DN10
• รูปทรงตัวเรือน: Rectangular
• ขนาดตัวเรือน: 119 x 45 x 72 mm
• วัสดุตัวเรือน: Stainless Steel 316L, PC, PBT+PC-GF30, PPS และ TPE-U
• วัสดุส่วนสัมผัสของไหล: Stainless Steel 316L, ETFE, PA 6T, PPS และ FKM
• แรงบิดขันติดตั้ง: 30 Nm
• หน้าจอแสดงผล: Color Display 1.44"
• ความละเอียดหน้าจอ: 128 x 128 Pixels
• ไฟแสดงสถานะ: LED สีเหลือง 2 ดวง
• การเชื่อมต่อไฟฟ้า: M12 Connector
• Connector Coding: A-coded
• จำนวนหน้าสัมผัส: 4 Contacts
• วัสดุหน้าสัมผัส: Gold-plated Contacts
• ความทนทานต่อแรงกระแทก: 5 g (11 ms) ตาม DIN EN 60068-2-27
• ความทนทานต่อการสั่นสะเทือน: 2 g ในช่วง 50-2000 Hz ตามเงื่อนไขผู้ผลิต
• น้ำหนัก: ประมาณ 484.1 g
• จำนวนสินค้าในบรรจุภัณฑ์: 1 ชิ้น

การเชื่อมต่อและการกำหนดเอาต์พุต

• Pin 1 (BN / Brown): L+ แรงดันไฟเลี้ยง
• Pin 3 (BU / Blue): L-
• Pin 4 (BK / Black) OUT1: Flow Monitoring สามารถกำหนดเป็น Switching Output, Frequency Output หรือ IO-Link
• Pin 2 (WH / White) OUT2: Flow Monitoring หรือ Temperature Monitoring สามารถกำหนดเป็น Switching Output หรือ Frequency Output
• รองรับการกำหนดค่าพารามิเตอร์ผ่าน IO-Link Master

การใช้งาน

• วัดอัตราการไหลของน้ำในระบบหล่อเย็นเครื่องจักรอุตสาหกรรม
• ตรวจสอบอัตราการไหลและอุณหภูมิของน้ำหล่อเย็นในเครื่องจักร CNC
• ตรวจสอบอัตราการไหลในระบบหมุนเวียนน้ำ
• ตรวจสอบการทำงานของระบบปั๊มและระบบจ่ายน้ำ
• ติดตามอัตราการไหลของน้ำในกระบวนการผลิต
• ตรวจสอบอุณหภูมิของน้ำในระบบท่ออุตสาหกรรม
• เชื่อมต่อกับ PLC ผ่าน Switching Output หรือ Frequency Output
• เชื่อมต่อกับ IO-Link Master เพื่อรับค่ากระบวนการและตั้งค่าพารามิเตอร์
• ใช้ประกอบระบบแจ้งเตือนเมื่ออัตราการไหลหรืออุณหภูมิไม่เป็นไปตามเกณฑ์
• สนับสนุนงานบำรุงรักษาเชิงป้องกันและตรวจสอบประสิทธิภาพระบบหล่อเย็น

ข้อควรทราบ

• SV0528 เป็น Vortex Flow Meter สำหรับตรวจวัดอัตราการไหลเชิงปริมาตรของน้ำ ไม่ใช่ Thermal Flow Switch
• ช่วงการวัดของ SV0528 คือ 2-40 l/min ไม่ใช่ 1-20 l/min ของรุ่น SV0527
• ข้อต่อกระบวนการเป็นเกลียวใน 1/2" NPT ขนาด DN10 ไม่ใช่ DN8 หรือ G 1/2
• ตัวกลางที่ผู้ผลิตระบุคือ Water ควรตรวจสอบความเข้ากันได้ของวัสดุก่อนนำไปใช้กับของเหลวชนิดอื่น
• รองรับอุณหภูมิของตัวกลาง -10 ถึง +90 °C
• พิกัดแรงดันสูงสุด 12 bar ใช้ที่อุณหภูมิไม่เกิน 40 °C โดยต้องลดพิกัดแรงดันตามกราฟ Pressure-Temperature ของผู้ผลิตเมื่ออุณหภูมิสูงขึ้น
• สำหรับการใช้งานตาม CRN มีค่า MAWP 4.8 bar
• เอาต์พุตมี 2 ช่อง รองรับ Switching Signal, Frequency Signal และ IO-Link ตามการกำหนดค่าของแต่ละช่อง
• OUT1 รองรับ Flow Monitoring และ IO-Link ส่วน OUT2 รองรับ Flow Monitoring หรือ Temperature Monitoring
• ไม่มี Analog Output 4-20 mA ตาม Datasheet รุ่นนี้
• ค่าความแม่นยำ ±2% MEW หมายถึง ±2% ของค่าสิ้นสุดช่วงการวัด ไม่ใช่ ±2% ของค่าที่อ่านได้ทุกจุด
• ช่วงแสดงผล 0-48 l/min ไม่ได้หมายความว่าช่วงการวัดที่รับรองความแม่นยำขยายเป็น 0-48 l/min
• ควรติดตั้งตามทิศทางการไหลและระยะท่อตรงที่กำหนดในคู่มือผู้ผลิต
• ต้องตรวจสอบความเข้ากันได้ของตัวกลางกับวัสดุ Stainless Steel 316L, ETFE, PA 6T, PPS และ FKM
• สามารถตรวจสอบข้อมูลเพิ่มเติมจาก เว็บไซต์ทางการ ifm รุ่น SV0528 และ Datasheet ทางการ ifm รุ่น SV0528
