SV0527 \ Flow sensor \ Range 20 l/min \ PNP/NPN NO/NC \ 1/2" NPT internal thread

รายละเอียด SV0527 Vortex Flow Meter เครื่องวัดอัตราการไหลและอุณหภูมิของน้ำ ifm

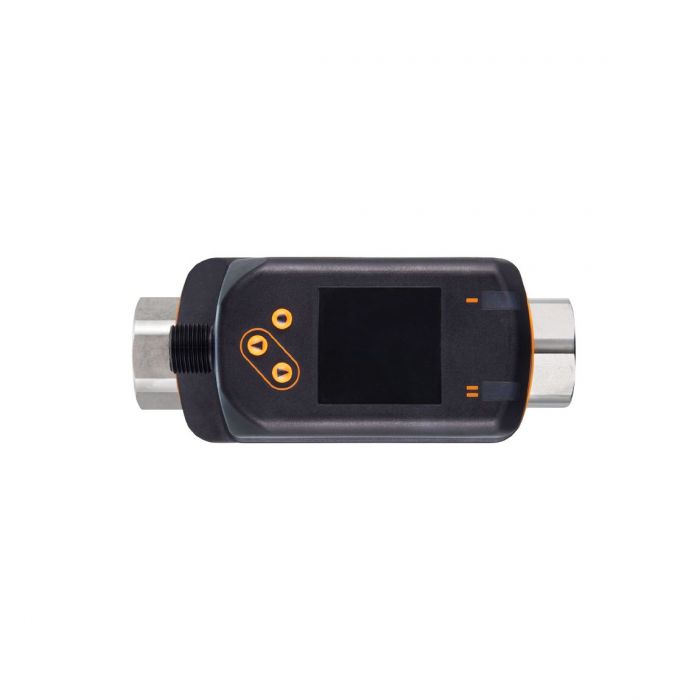

ifm SV0527 (SVN12XXXIRKG/US) เป็นเครื่องวัดอัตราการไหลแบบ Vortex Flow Meter จาก ifm electronic ในกลุ่ม efector 300 ออกแบบมาสำหรับตรวจวัดอัตราการไหลเชิงปริมาตรและอุณหภูมิของน้ำในกระบวนการผลิตอุตสาหกรรม โดยเหมาะสำหรับน้ำทั่วไป น้ำปราศจากไอออน (Deionized Water) และน้ำหล่อเย็น (Cooling Water)

SV0527 ใช้หลักการวัดแบบ Vortex สำหรับตรวจวัดอัตราการไหลของน้ำ โดยมีช่วงการวัด 1-20 l/min หรือ 0.06-1.2 m³/h พร้อมฟังก์ชันตรวจวัดอุณหภูมิของตัวกลางในช่วง -10 ถึง +90 °C ช่วยให้สามารถติดตามทั้งอัตราการไหลและอุณหภูมิผ่านอุปกรณ์เดียว

อุปกรณ์มีเอาต์พุตดิจิทัล 2 ช่อง รองรับการตั้งค่ารูปแบบ PNP/NPN พร้อมสัญญาณ Switching, Frequency และการสื่อสาร IO-Link 1.1 สามารถตั้งค่าการทำงานผ่านปุ่มกดบนตัวอุปกรณ์หรือระบบ IO-Link เพื่อเชื่อมต่อกับ PLC และระบบควบคุมอุตสาหกรรม

SV0527 มาพร้อมหน้าจอสีขนาด 1.44 นิ้ว ความละเอียด 128 x 128 พิกเซล สามารถหมุนการแสดงผลเพื่อให้เหมาะสมกับตำแหน่งติดตั้ง และตั้งค่าการเปลี่ยนสีแดง/เขียวเพื่อช่วยสังเกตสถานะการทำงานได้ง่ายขึ้น

ตัวอุปกรณ์มีข้อต่อกระบวนการแบบเกลียวใน 1/2" NPT ขนาด DN8 รองรับแรงดันกระบวนการสูงสุด 12 bar ที่อุณหภูมิไม่เกิน 40 °C ใช้แรงดันไฟเลี้ยง 18-30 VDC พร้อมระดับการป้องกัน IP65/IP67 เหมาะสำหรับระบบน้ำหล่อเย็นและระบบหมุนเวียนน้ำในงานอุตสาหกรรม

คุณสมบัติเด่น

• Vortex Flow Meter สำหรับวัดอัตราการไหลเชิงปริมาตรของน้ำ
• รองรับน้ำทั่วไป น้ำปราศจากไอออน และน้ำหล่อเย็น
• ตรวจวัดอัตราการไหลและอุณหภูมิได้ในอุปกรณ์เดียว
• ใช้หลักการวัดแบบ Vortex
• ช่วงการวัดอัตราการไหล 1-20 l/min
• ช่วงการวัดเทียบเป็น 0.06-1.2 m³/h
• ความแม่นยำในการวัดอัตราการไหล ±2% ของค่าสิ้นสุดช่วงการวัด
• ความสามารถในการวัดซ้ำ ±0.5% ของค่าสิ้นสุดช่วงการวัด
• ช่วงการวัดอุณหภูมิ -10 ถึง +90 °C
• ความแม่นยำในการวัดอุณหภูมิ ±1 K
• เอาต์พุตดิจิทัลจำนวน 2 ช่อง
• รองรับการตั้งค่า Switching Output และ Frequency Output
• สามารถกำหนดการทำงานของเอาต์พุตแบบ PNP/NPN ได้
• รองรับการสื่อสาร IO-Link เวอร์ชัน 1.1
• รองรับการตั้งค่า Normally Open / Normally Closed
• มีหน้าจอสีขนาด 1.44 นิ้ว ความละเอียด 128 x 128 พิกเซล
• สามารถหมุนการแสดงผลและตั้งค่าการเปลี่ยนสีแดง/เขียวได้
• ใช้แรงดันไฟเลี้ยง 18-30 VDC
• รองรับแรงดันกระบวนการ 12 bar ที่อุณหภูมิไม่เกิน 40 °C
• ข้อต่อกระบวนการแบบเกลียวใน 1/2" NPT ขนาด DN8
• เชื่อมต่อไฟฟ้าผ่าน M12 Connector แบบ A-coded พร้อมหน้าสัมผัสเคลือบทอง
• ระดับการป้องกัน IP65 และ IP67

ข้อมูลทางเทคนิค

• ยี่ห้อ: ifm electronic
• รุ่น: SV0527
• รหัสผลิตภัณฑ์: SVN12XXXIRKG/US
• กลุ่มผลิตภัณฑ์: efector 300
• ประเภทสินค้า: Vortex Flow Meter with Display
• หลักการวัด: Vortex
• ตัวกลางที่รองรับ: น้ำ (Water) รวมถึงน้ำปราศจากไอออนและน้ำหล่อเย็นที่เหมาะสมกับวัสดุ
• ช่วงการวัดอัตราการไหล: 1-20 l/min
• ช่วงการวัดเทียบเป็น m³/h: 0.06-1.2 m³/h
• ช่วงแสดงผลอัตราการไหล: 0-24 l/min
• ความละเอียดการวัดอัตราการไหล: 0.1 l/min
• ความแม่นยำในการวัดอัตราการไหล: ±2% MEW
• Repeatability: ±0.5% MEW
• Measuring Dynamics: 1:20
• Response Time: 1 s เมื่อ dAP = 0
• Damping Process Value: 0-5 s
• ช่วงการวัดอุณหภูมิ: -10 ถึง +90 °C
• ช่วงการแสดงผลอุณหภูมิ: -30 ถึง +110 °C
• ความละเอียดการวัดอุณหภูมิ: 0.5 °C
• ความแม่นยำในการวัดอุณหภูมิ: ±1 K
• Dynamic Response ของอุณหภูมิ: T09 = 6 s
• อุณหภูมิของตัวกลาง: -10 ถึง +90 °C
• แรงดันกระบวนการสูงสุด: 12 bar (1.2 MPa) ที่อุณหภูมิไม่เกิน 40 °C
• MAWP สำหรับการใช้งานตาม CRN: 3.9 bar
• อุณหภูมิแวดล้อม: 0 ถึง +60 °C เมื่อตัวกลางมีอุณหภูมิต่ำกว่า 80 °C
• อุณหภูมิแวดล้อมเมื่อตัวกลางมีอุณหภูมิสูง: 0 ถึง +50 °C เมื่อตัวกลางมีอุณหภูมิต่ำกว่า 90 °C
• อุณหภูมิในการจัดเก็บ: -20 ถึง +80 °C
• ระดับการป้องกัน: IP65 / IP67
• Protection Class: III
• แรงดันไฟฟ้าที่ใช้งาน: 18-30 VDC
• กระแสไฟฟ้าที่ใช้: น้อยกว่า 30 mA
• Power-on Delay Time: น้อยกว่า 3 s
• Reverse Polarity Protection: Yes
• จำนวนเอาต์พุตทั้งหมด: 2
• จำนวน Digital Outputs: 2
• ประเภทสัญญาณเอาต์พุต: Switching Signal / Frequency Signal / IO-Link
• Electrical Design: DC PNP/NPN
• Output Function: Normally Open / Normally Closed ตั้งค่าได้
• กระแสโหลดต่อ Switching Output: 100 mA
• แรงดันตกคร่อมสูงสุดของ Switching Output: 2.5 V
• Short-circuit Protection: Yes
• Overload Protection: Yes
• Communication Interface: IO-Link
• IO-Link Revision: 1.1
• Transmission Type: COM2 (38.4 kBaud)
• IO-Link Standard: IEC 61131-9
• Required Master Port Type: A
• SIO Mode: Yes
• Minimum Process Cycle Time: 3 ms
• ข้อต่อกระบวนการ: 1/2" NPT Internal Thread
• ขนาดทางผ่าน: DN8
• รูปทรงตัวเรือน: Rectangular
• ขนาดตัวเรือน: 119 x 45 x 72 mm
• วัสดุตัวเรือน: Stainless Steel 316L, PC, PBT+PC-GF30, PPS และ TPE-U
• วัสดุส่วนสัมผัสของไหล: Stainless Steel 316L, ETFE, PA 6T, PPS และ FKM
• แรงบิดขันติดตั้ง: 30 Nm
• หน้าจอแสดงผล: Color Display 1.44"
• ความละเอียดหน้าจอ: 128 x 128 Pixels
• ไฟแสดงสถานะ: LED สีเหลือง 2 ดวง
• การเชื่อมต่อไฟฟ้า: M12 Connector
• Connector Coding: A-coded
• จำนวนหน้าสัมผัส: 4 Contacts
• วัสดุหน้าสัมผัส: Gold-plated Contacts
• น้ำหนัก: ประมาณ 486.3 g
• จำนวนสินค้าในบรรจุภัณฑ์: 1 ชิ้น

การใช้งาน

• วัดอัตราการไหลของน้ำในระบบหล่อเย็นเครื่องจักรอุตสาหกรรม
• ตรวจสอบอัตราการไหลและอุณหภูมิของน้ำหล่อเย็นในเครื่องจักร CNC
• ตรวจสอบอัตราการไหลในระบบหมุนเวียนน้ำ
• ตรวจสอบการไหลของน้ำปราศจากไอออนในระบบที่วัสดุส่วนสัมผัสรองรับ
• ใช้ตรวจสอบอัตราการไหลในระบบปั๊มและระบบจ่ายน้ำ
• ติดตามอุณหภูมิของน้ำในกระบวนการผลิต
• เชื่อมต่อกับ PLC ผ่าน Switching Output หรือ Frequency Output
• เชื่อมต่อกับระบบ IO-Link Master เพื่ออ่านค่ากระบวนการและตั้งค่าพารามิเตอร์
• ใช้แสดงสถานะการทำงานผ่านหน้าจอสีแดง/เขียว
• สนับสนุนงานตรวจสอบประสิทธิภาพระบบหล่อเย็นและการบำรุงรักษาเชิงป้องกัน

ข้อควรทราบ

• SV0527 เป็น Vortex Flow Meter สำหรับวัดอัตราการไหลเชิงปริมาตร ไม่ใช่ Thermal Flow Switch แบบตรวจจับสถานะการไหลเท่านั้น
• ช่วงการวัดอัตราการไหลคือ 1-20 l/min หรือ 0.06-1.2 m³/h
• ข้อต่อกระบวนการเป็นเกลียวใน 1/2" NPT ขนาด DN8 ไม่ใช่เกลียว G 1/2 หรือ Rc 1/2
• รองรับการตรวจวัดน้ำและของเหลวที่ผู้ผลิตระบุว่าเหมาะสมกับรุ่นนี้ ไม่ควรนำไปใช้กับก๊าซหรือน้ำมันโดยไม่มีการยืนยันจาก ifm
• รองรับอุณหภูมิของตัวกลาง -10 ถึง +90 °C
• พิกัดแรงดัน 12 bar ใช้กับตัวกลางที่อุณหภูมิไม่เกิน 40 °C ต้องตรวจสอบกราฟแรงดันสัมพันธ์กับอุณหภูมิสำหรับการใช้งานที่อุณหภูมิสูงกว่า
• สำหรับการใช้งานที่ต้องเป็นไปตาม CRN มีค่า MAWP 3.9 bar ตามข้อมูลผู้ผลิต
• เอาต์พุตมี 2 ช่อง รองรับ PNP/NPN, Switching Signal, Frequency Signal และ IO-Link ตามการกำหนดค่าที่ผู้ผลิตอนุญาต
• ไม่ควรระบุว่าอุปกรณ์มี Analog Output 4-20 mA เนื่องจากรุ่นนี้ไม่ได้ระบุเอาต์พุตดังกล่าว
• ความแม่นยำ ±2% MEW หมายถึงเปอร์เซ็นต์ของค่าสิ้นสุดช่วงการวัด ไม่ใช่ ±2% ของค่าที่อ่านได้ทุกจุด
• หน้าจอสีสามารถหมุนการแสดงผลเพื่อให้เหมาะกับตำแหน่งติดตั้ง
• ต้องเลือกตำแหน่งติดตั้งให้เหมาะสมตามข้อกำหนดระยะท่อตรงและทิศทางการไหลในคู่มือผู้ผลิต
• ควรตรวจสอบความเข้ากันได้ของตัวกลางกับวัสดุส่วนสัมผัสของไหลก่อนใช้งาน
• ตรวจสอบข้อมูลเพิ่มเติมได้จาก เว็บไซต์ทางการ ifm รุ่น SV0527
