SUW611 \ Flow sensor \ Range 3600 l/min \ PNP/NPN NO/NC \ 4...20 \ DN80 \ Flange

รายละเอียด SUW611 Ultrasonic Flow Meter – เครื่องวัดอัตราการไหลแบบอัลตราโซนิกชนิดหน้าแปลน ifm

SUW611 จาก ifm electronic เป็นเครื่องวัดอัตราการไหลแบบอัลตราโซนิก (Ultrasonic Flow Meter) สำหรับตรวจวัดอัตราการไหลของน้ำ น้ำบริสุทธิ์พิเศษ (Ultra-Pure Water) ของเหลวที่มีน้ำเป็นส่วนประกอบ และสารละลายเอทิลีนไกลคอลตามเงื่อนไขของผู้ผลิต มีช่วงวัดอัตราการไหล 25-3600 ลิตรต่อนาที หรือ 1.5-216 ลูกบาศก์เมตรต่อชั่วโมง ออกแบบสำหรับติดตั้งในระบบท่อแบบ Inline พร้อมข้อต่อหน้าแปลนขนาด 3 นิ้ว ตามมาตรฐาน ASME B16.5 Class 150 สำหรับท่อขนาด DN80

เซนเซอร์ใช้หลักการวัดแบบ Ultrasonic พร้อมท่อวัด Stainless Steel 316L สามารถตรวจวัดอัตราการไหล อุณหภูมิ และปริมาตรการไหลสะสม รองรับ Switching Output แบบ PNP/NPN, Analog Current 4-20 mA, Pulse Output, Frequency Output และการสื่อสาร IO-Link มีหน้าจอสีขนาด 1.44 นิ้วสำหรับแสดงค่าการวัด พร้อมฟังก์ชันตรวจสอบทิศทางการไหลและคุณภาพสัญญาณ เหมาะสำหรับระบบจ่ายน้ำ ระบบบำบัดน้ำ ระบบน้ำหล่อเย็น และระบบควบคุมกระบวนการผลิตในโรงงานอุตสาหกรรม

คุณสมบัติเด่น

• ใช้เทคโนโลยี Ultrasonic สำหรับตรวจวัดอัตราการไหลของของเหลวแบบ Inline
• ช่วงวัดอัตราการไหล 25-3600 l/min หรือ 1.5-216 m³/h
• ข้อต่อหน้าแปลน 3 นิ้ว ตามมาตรฐาน ASME B16.5 Class 150
• ขนาดท่อ DN80 (3 นิ้ว)
• รองรับน้ำบริสุทธิ์พิเศษ น้ำ ของเหลวที่มีน้ำเป็นส่วนประกอบ และสารละลายเอทิลีนไกลคอลตามข้อกำหนดผู้ผลิต
• ใช้ท่อวัด Stainless Steel 316L โดยไม่มีชิ้นส่วนกลไกเคลื่อนที่ภายในท่อ
• สามารถตรวจวัดน้ำบริสุทธิ์พิเศษได้โดยไม่จำเป็นต้องอาศัยค่าการนำไฟฟ้าขั้นต่ำ
• ตรวจวัดอัตราการไหลและอุณหภูมิได้ในอุปกรณ์เดียว
• ความแม่นยำในการวัดอัตราการไหลของน้ำ ±(2% ของค่าที่วัดได้ + 0.5% ของค่าสิ้นสุดช่วงวัด)
• ความสามารถในการวัดซ้ำ ±0.2% ของค่าสิ้นสุดช่วงวัด
• รองรับ Totalizer สำหรับตรวจสอบปริมาตรการไหลสะสม
• รองรับ Flow Direction Detection สำหรับตรวจสอบทิศทางการไหล
• รองรับ Signal Quality Monitoring สำหรับตรวจสอบคุณภาพสัญญาณการวัด
• รองรับ Switching Output แบบ PNP/NPN ตั้งค่า Normally Open (NO) หรือ Normally Closed (NC) ได้
• รองรับ Analog Current Output 4-20 mA
• รองรับ Pulse Output สำหรับส่งสัญญาณตามปริมาตรการไหลสะสม
• รองรับ Frequency Output สำหรับส่งค่าการวัดในรูปสัญญาณความถี่
• รองรับการสื่อสาร IO-Link Version 1.1 ความเร็ว COM2 (38.4 kBaud)
• สามารถอ่านค่าการวัดและตั้งค่าพารามิเตอร์ผ่าน IO-Link
• มีหน้าจอสีขนาด 1.44 นิ้ว ความละเอียด 128 x 128 พิกเซล
• มี LED สีเหลือง 2 ดวงสำหรับแสดงสถานะ Switching Output
• มี LED แบบ 3 สีสำหรับแสดงสถานะการวินิจฉัย
• รองรับอุณหภูมิของตัวกลาง -20 ถึง +100°C
• รองรับความดันใช้งานสูงสุด 16 bar
• ใช้แรงดันไฟเลี้ยง 18-32 VDC
• ระดับการป้องกัน IP65 และ IP67

ข้อมูลทางเทคนิค

• ยี่ห้อ: ifm electronic
• รุ่น: SUW611
• รหัสผลิตภัณฑ์: SUF80IGBFRKG/US
• ประเภท: Ultrasonic Flow Meter / Ultrasonic Flow Sensor
• หลักการวัด: Ultrasonic
• รูปแบบการติดตั้ง: Inline Flow Measurement
• ตัวกลางที่รองรับ: Ultra-Pure Water, Water, Water-Based Media และ Ethylene Glycol Solutions
• ช่วงวัดอัตราการไหล: 25-3600 l/min
• ช่วงวัดอัตราการไหล: 1.5-216 m³/h
• ช่วงวัดอัตราการไหล: 6.6-951 gpm
• ช่วงวัดอัตราการไหล: 400-57061 gph
• ช่วงแสดงผลอัตราการไหล: -4320 ถึง +4320 l/min
• ช่วงแสดงผลอัตราการไหล: -259.2 ถึง +259.2 m³/h
• ความละเอียดอัตราการไหล: 0.1 l/min
• ความละเอียดอัตราการไหล: 0.001 m³/h
• ความละเอียดอัตราการไหล: 0.01 gpm
• ความละเอียดอัตราการไหล: 1 gph
• หน่วยที่ตั้งมาจากโรงงาน: gpm และ °F
• ความแม่นยำสำหรับน้ำ: ±(2% ของค่าที่วัดได้ + 0.5% ของค่าสิ้นสุดช่วงวัด)
• ความสามารถในการวัดซ้ำ: ±0.2% ของค่าสิ้นสุดช่วงวัด
• ช่วงตั้งค่า Set Point (Flow): 44.8-3600 l/min
• ช่วงตั้งค่า Reset Point (Flow): 26.1-3581.3 l/min
• ช่วงตั้งค่า Analog Start Point (Flow): -3600 ถึง +2880 l/min
• ช่วงตั้งค่า Analog End Point (Flow): -2880 ถึง +3600 l/min
• ช่วงตั้งค่า Low Flow Cut-Off: 25-180 l/min
• ช่วงตั้งค่า Frequency End Point (Flow): 722.2-3600 l/min
• ช่วงตั้งค่า Frequency at End Point: 1-10000 Hz
• ช่วงตั้งค่า Pulse Length: 0.002-2 วินาที
• ช่วงตั้งค่า Pulse Value: 0.1-99990000 l
• ช่วงวัดอุณหภูมิ: -20 ถึง +100°C
• ช่วงแสดงผลอุณหภูมิ: -44 ถึง +124°C
• ความละเอียดอุณหภูมิ: 0.1°C
• ความแม่นยำอุณหภูมิ: ±2.5 K เมื่ออัตราการไหลมากกว่า 5% ของค่าสิ้นสุดช่วงวัด
• Temperature Coefficient: 0.2% ของช่วงวัดต่อ 10 K
• ช่วงตั้งค่า Set Point (Temperature): -19.6 ถึง +100°C
• ช่วงตั้งค่า Reset Point (Temperature): -20 ถึง +99.6°C
• ช่วงตั้งค่า Analog Start Point (Temperature): -20 ถึง +76°C
• ช่วงตั้งค่า Analog End Point (Temperature): +4 ถึง +100°C
• อุณหภูมิของตัวกลาง: -20 ถึง +100°C
• อุณหภูมิแวดล้อม: -20 ถึง +60°C
• อุณหภูมิในการจัดเก็บ: -25 ถึง +80°C

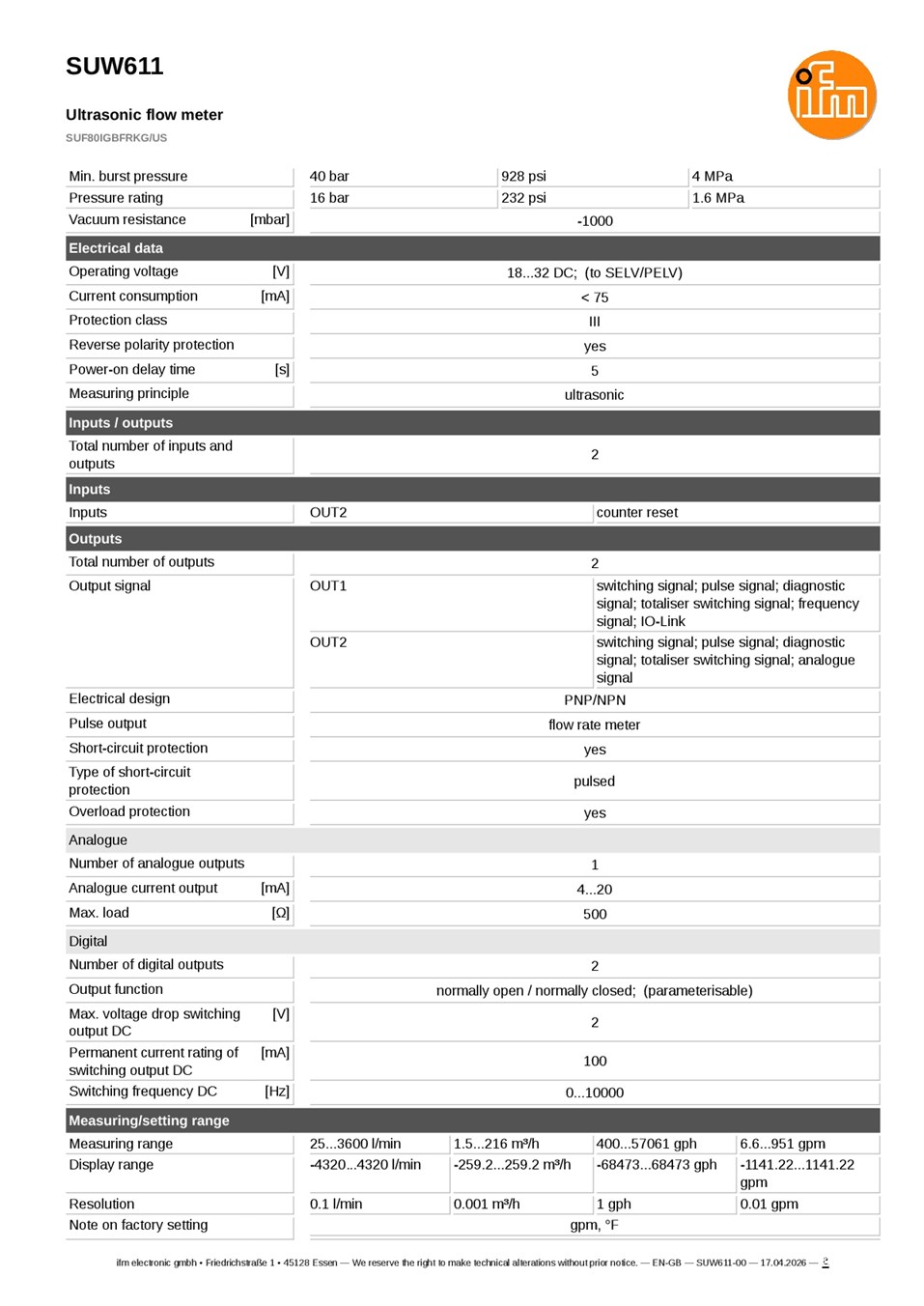

• ความดันใช้งานสูงสุด: 16 bar (1.6 MPa)
• แรงดันแตกขั้นต่ำ: 40 bar (4 MPa)
• ความสามารถในการทนสุญญากาศ: -1000 mbar
• แรงดันไฟเลี้ยง: 18-32 VDC (SELV/PELV)
• กระแสไฟฟ้าที่ใช้: น้อยกว่า 75 mA
• Protection Class: III
• ระบบป้องกันการต่อกลับขั้ว: มี
• ระบบป้องกันการลัดวงจรและโหลดเกิน: มี
• เวลาหน่วงเริ่มต้นทำงาน: 5 วินาที
• จำนวนช่องอินพุต/เอาต์พุตรวม: 2 ช่อง
• จำนวนเอาต์พุต: 2 ช่อง
• จำนวน Digital Output: สูงสุด 2 ช่อง
• จำนวน Analog Output: 1 ช่อง
• ชนิด Switching Output: PNP/NPN
• ฟังก์ชัน Switching: Normally Open / Normally Closed ตั้งค่าได้
• กระแสโหลดสูงสุดของ Switching Output: 100 mA
• แรงดันตกคร่อมสูงสุดของ Switching Output: 2 V
• Analog Current Output: 4-20 mA
• โหลดสูงสุดของ Analog Output: 500 Ω
• Switching Frequency DC: 0-10000 Hz
• Frequency Output: รองรับการตั้งค่าความถี่ปลายช่วง 1-10000 Hz
• Pulse Output: รองรับการส่งสัญญาณตามปริมาตรการไหลสะสม
• ฟังก์ชัน Totalizer: รองรับ
• Counter Reset Input: รองรับผ่าน OUT2
• OUT1: Switching Output, Pulse Output, Diagnostic Signal, Totalizer Switching Signal, Frequency Output หรือ IO-Link ตามการตั้งค่า
• OUT2: Switching Output, Pulse Output, Diagnostic Signal, Totalizer Switching Signal หรือ Analog Output ตามการตั้งค่า
• เวลาตอบสนองอัตราการไหล: น้อยกว่า 0.5 วินาที เมื่อ dAP = 0 และ T09
• ช่วงตั้งค่า Damping: 0-5 วินาที
• เวลาตอบสนองอุณหภูมิ T05 / T09: 5.7 / 86 วินาที
• ฟังก์ชันวินิจฉัย: Flow Direction Detection และ Signal Quality Monitoring
• การสื่อสาร: IO-Link Version 1.1
• ความเร็ว IO-Link: COM2 (38.4 kBaud)
• มาตรฐานการสื่อสาร: IEC 61131-9
• IO-Link Master Port: Type A
• IO-Link Minimum Process Cycle Time: 9.6 ms
• IO-Link Device ID: 2014
• Process Connection: 3 Inch ASME B16.5 Class 150 Flange (ASME BPE)
• ขนาดท่อ: DN80 (3 Inch)
• ระยะท่อตรงก่อนเซนเซอร์: 15 x DN
• ระยะท่อตรงหลังเซนเซอร์: 3 x DN
• รูปแบบตัวเรือน: Rectangular Housing

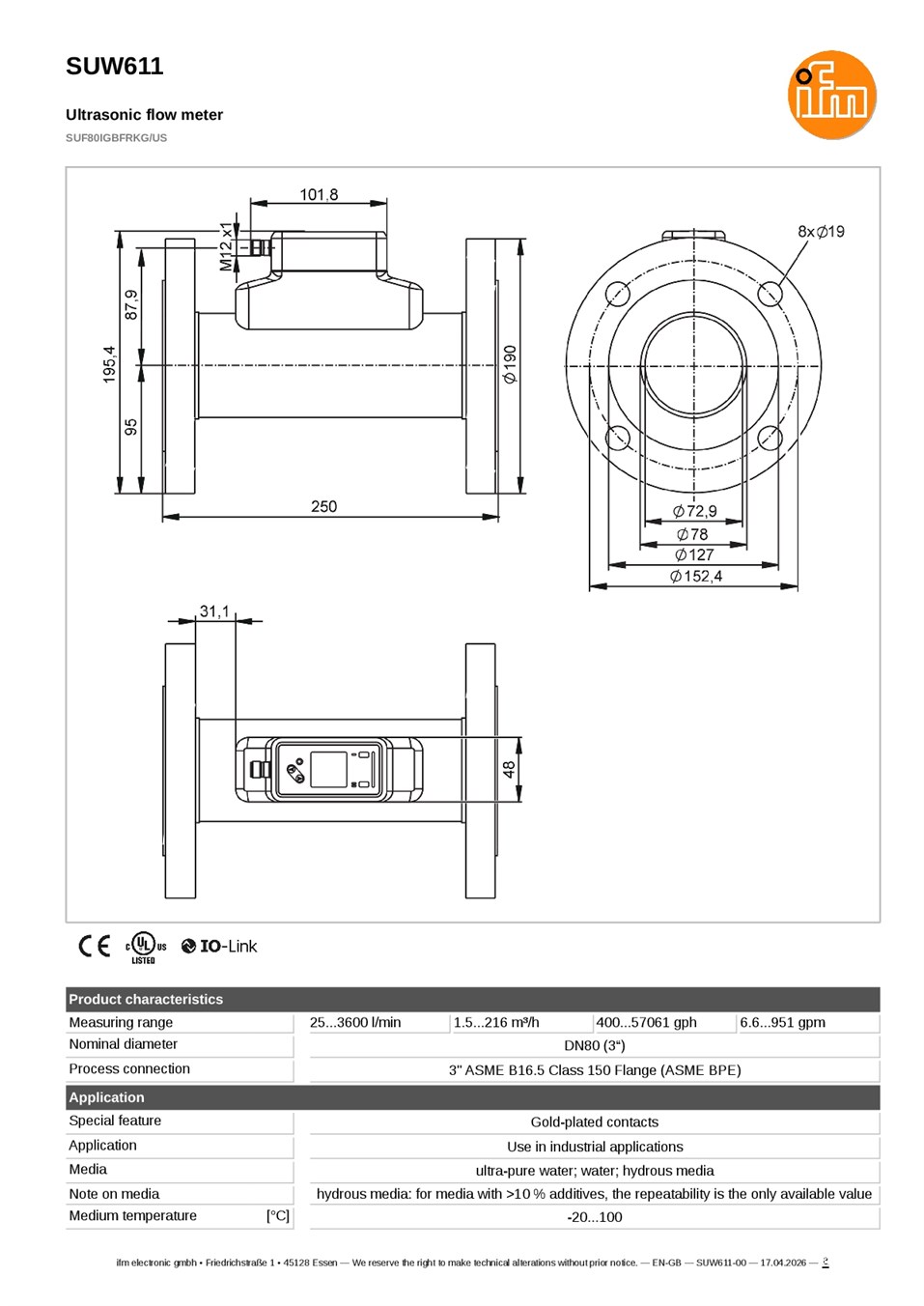

• ขนาดตัวเครื่อง: 250 x 190 x 195.4 mm
• วัสดุตัวเรือน: Stainless Steel 316L (1.4404)
• วัสดุหน้าจอ: PFA
• วัสดุซีลหน้าจอ: FKM
• วัสดุคอนเน็กเตอร์: PBT
• วัสดุท่อวัดส่วนสัมผัสตัวกลาง: Stainless Steel 316L (1.4435)
• วัสดุข้อต่อกระบวนการ: Stainless Steel 316L (1.4404)
• ความเรียบผิวส่วนสัมผัสตัวกลาง: Ra < 0.76 µm ยกเว้นบริเวณแนวเชื่อม
• หน้าจอแสดงผล: Colour Display 1.44 Inch ความละเอียด 128 x 128 Pixels
• ไฟแสดงสถานะ Switching Output: LED สีเหลือง 2 ดวง
• ไฟแสดงการวินิจฉัย: LED แบบ 3 สี จำนวน 1 ดวง
• ระดับการป้องกัน: IP65 / IP67
• มาตรฐาน EMC: DIN 61326-1:2021
• ความทนต่อแรงกระแทก: 20 g (11 ms)
• ความทนต่อการสั่นสะเทือน: 20 g (10-2000 Hz)
• การเชื่อมต่อไฟฟ้า: M12 Connector, 4-pin, A-coded, Gold-Plated Contacts
• Pin 1: L+ - แรงดันไฟเลี้ยง
• Pin 2: OUT2 - Switching / Pulse / Analog / Counter Reset ตามการตั้งค่า
• Pin 3: L- - ขั้วลบไฟเลี้ยง
• Pin 4: OUT1 - Switching / Pulse / Frequency / IO-Link ตามการตั้งค่า

การใช้งาน

• ตรวจวัดอัตราการไหลของน้ำในระบบจ่ายน้ำอุตสาหกรรม
• ตรวจสอบอัตราการไหลในระบบบำบัดน้ำและระบบกรองน้ำ
• ตรวจวัดอัตราการไหลของน้ำบริสุทธิ์พิเศษในระบบอุตสาหกรรม
• ตรวจวัดอัตราการไหลของน้ำในระบบหล่อเย็นเครื่องจักร
• ตรวจสอบอัตราการไหลและอุณหภูมิของของเหลวที่มีน้ำเป็นส่วนประกอบ
• ประยุกต์ใช้ในระบบหมุนเวียนสารละลายเอทิลีนไกลคอลภายใต้เงื่อนไขของผู้ผลิต
• ตรวจสอบปริมาณน้ำที่ไหลผ่านระบบท่อขนาด DN80
• ติดตามปริมาตรการไหลสะสมผ่าน Totalizer
• ตรวจสอบทิศทางการไหลและคุณภาพสัญญาณเพื่อช่วยวินิจฉัยระบบ
• เชื่อมต่อ PLC ผ่าน Switching Output หรือ Analog 4-20 mA
• ส่งสัญญาณ Pulse หรือ Frequency ไปยังระบบควบคุมที่รองรับ
• เชื่อมต่อ IO-Link Master เพื่ออ่านค่าการวัดและตั้งค่าพารามิเตอร์

ข้อควรทราบ

• SUW611 เป็นเครื่องวัดอัตราการไหลแบบ Ultrasonic ชนิดติดตั้งในท่อ (Inline) ไม่ใช่เซนเซอร์แบบ Clamp-on ที่ติดตั้งภายนอกท่อ
• ช่วงวัดอัตราการไหลคือ 25-3600 l/min หรือ 1.5-216 m³/h
• ข้อต่อเป็นหน้าแปลน 3 นิ้ว ตาม ASME B16.5 Class 150 ไม่ใช่ข้อต่อ Sanitary Clamp
• ความดันใช้งานสูงสุดของ SUW611 คือ 16 bar ไม่ใช่ 25 bar หรือ 100 bar
• ตัวเครื่องมีหน้าจอสีขนาด 1.44 นิ้ว และระดับการป้องกัน IP65/IP67 ไม่ใช่รุ่น Displayless IP69
• รองรับน้ำ น้ำบริสุทธิ์พิเศษ ของเหลวที่มีน้ำเป็นส่วนประกอบ และสารละลายเอทิลีนไกลคอลตามเงื่อนไขของผู้ผลิต
• สำหรับของเหลวที่มีน้ำเป็นส่วนประกอบและสารเติมแต่งมากกว่า 10% ผู้ผลิตระบุเฉพาะค่าความสามารถในการวัดซ้ำ
• ความแม่นยำสำหรับน้ำคือ ±(2% ของค่าที่วัดได้ + 0.5% ของค่าสิ้นสุดช่วงวัด)
• อุณหภูมิของตัวกลางที่รองรับคือ -20 ถึง +100°C
• รองรับ Analog Current Output 4-20 mA แต่ไม่ได้ระบุ Analog Voltage Output 0-10 V
• เอาต์พุตทางกายภาพมี 2 ช่อง สามารถเลือกฟังก์ชันตามการตั้งค่า แต่ไม่สามารถใช้งานทุกฟังก์ชันพร้อมกันบนช่องเดียวกัน
• ต้องรักษาระยะท่อตรงก่อนเซนเซอร์อย่างน้อย 15 x DN และหลังเซนเซอร์อย่างน้อย 3 x DN
• ควรติดตั้งในตำแหน่งที่ท่อวัดมีของเหลวเต็มและหลีกเลี่ยงฟองอากาศที่อาจกระทบต่อการวัด
• ต้องตรวจสอบมาตรฐานหน้าแปลน ปะเก็น สลักเกลียว แรงดัน และอุณหภูมิให้เหมาะสมกับระบบท่อก่อนติดตั้ง
• ค่าความเรียบผิว Ra ที่ผู้ผลิตระบุไม่ครอบคลุมบริเวณแนวเชื่อม
