SUH620 \ Flow sensor \ Range 3600 l/min \ PNP/NPN NO/NC \ 4...20 \ DN80 \ Clamp

รายละเอียด SUH620 Ultrasonic Flow Meter – เซนเซอร์วัดอัตราการไหลแบบอัลตราโซนิกสำหรับงานสุขอนามัย ifm

SUH620 จาก ifm electronic เป็นเครื่องวัดอัตราการไหลแบบอัลตราโซนิก (Ultrasonic Flow Meter) ในกลุ่ม SU Puresonic Hygienic ออกแบบสำหรับระบบท่อในอุตสาหกรรมอาหารและเครื่องดื่ม ใช้ตรวจวัดอัตราการไหลของน้ำ น้ำบริสุทธิ์พิเศษ (Ultra-Pure Water) ของเหลวที่มีน้ำเป็นส่วนประกอบ และสารละลายไกลคอลตามข้อกำหนดของผู้ผลิต มีช่วงวัดอัตราการไหล 25-3600 ลิตรต่อนาที หรือ 1.5-216 ลูกบาศก์เมตรต่อชั่วโมง ใช้ข้อต่อ Sanitary Clamp ขนาด DN80 ตามมาตรฐาน DIN 32676 Series A เหมาะสำหรับระบบท่อสุขอนามัยขนาดใหญ่ที่ต้องการตรวจวัดอัตราการไหลอย่างต่อเนื่อง

ตัวเครื่องใช้เทคโนโลยี Ultrasonic พร้อมท่อวัด Stainless Steel 316L ซึ่งไม่มีชิ้นส่วนกลไกเคลื่อนที่ภายใน สามารถตรวจวัดอัตราการไหล อุณหภูมิ และปริมาตรการไหลสะสม พร้อมฟังก์ชันตรวจสอบทิศทางการไหลและคุณภาพสัญญาณ รองรับ Switching Output แบบ PNP/NPN, Analog Current 4-20 mA, Pulse Output, Frequency Output และการสื่อสาร IO-Link สามารถใช้งานกับตัวกลางที่อุณหภูมิ -40 ถึง +120°C และรองรับอุณหภูมิสูงสุด 150°C เป็นระยะเวลาสั้นน้อยกว่า 1 ชั่วโมง ตัวเครื่องไม่มีหน้าจอแสดงผล พร้อมไฟ LED สีเขียวสำหรับแสดงสถานะการทำงาน และมีระดับการป้องกัน IP69

คุณสมบัติเด่น

• ใช้เทคโนโลยี Ultrasonic สำหรับตรวจวัดอัตราการไหลของของเหลวแบบ Inline
• ออกแบบสำหรับ Hygienic Applications ในอุตสาหกรรมอาหารและเครื่องดื่ม
• ช่วงวัดอัตราการไหล 25-3600 l/min หรือ 1.5-216 m³/h
• ข้อต่อกระบวนการแบบ Clamp DN80 ตามมาตรฐาน DIN 32676 Series A
• ขนาดท่อ DN80 (3 นิ้ว)
• รองรับน้ำบริสุทธิ์พิเศษ น้ำ ของเหลวที่มีน้ำเป็นส่วนประกอบ และสารละลายไกลคอลตามข้อกำหนดผู้ผลิต
• ท่อวัดผลิตจาก Stainless Steel 316L ไม่มีชิ้นส่วนกลไกเคลื่อนที่ภายในท่อ
• สามารถวัดของเหลวที่มีค่าการนำไฟฟ้าต่ำ เช่น น้ำบริสุทธิ์พิเศษ โดยไม่ต้องอาศัยค่าการนำไฟฟ้าขั้นต่ำเหมือนเครื่องวัดแบบ Magnetic-Inductive
• ตรวจวัดอัตราการไหลและอุณหภูมิได้ในอุปกรณ์เดียว
• ความแม่นยำสำหรับน้ำ ±(2% ของค่าที่วัดได้ + 0.5% ของค่าสิ้นสุดช่วงวัด)
• ความสามารถในการวัดซ้ำ ±0.2% ของค่าสิ้นสุดช่วงวัด
• รองรับ Totalizer สำหรับติดตามปริมาตรการไหลสะสม
• รองรับ Flow Direction Detection สำหรับตรวจสอบทิศทางการไหล
• รองรับ Signal Quality Monitoring สำหรับตรวจสอบคุณภาพสัญญาณการวัด
• รองรับ Switching Output แบบ PNP/NPN ตั้งค่า Normally Open (NO) หรือ Normally Closed (NC) ได้
• รองรับ Analog Current Output 4-20 mA
• รองรับ Pulse Output สำหรับส่งสัญญาณตามปริมาตรการไหลสะสม
• รองรับ Frequency Output ตั้งค่าความถี่ปลายช่วงได้สูงสุด 10000 Hz
• รองรับการสื่อสาร IO-Link Version 1.1.3 ความเร็ว COM2 (38.4 kBaud)
• สามารถอ่านค่าการวัดและตั้งค่าพารามิเตอร์ผ่าน IO-Link
• รองรับอุณหภูมิของตัวกลาง -40 ถึง +120°C
• รองรับอุณหภูมิสูงสุด 150°C เป็นระยะเวลาสั้นน้อยกว่า 1 ชั่วโมง
• รองรับความดันใช้งานสูงสุด 25 bar
• ใช้แรงดันไฟเลี้ยง 18-32 VDC
• ตัวเครื่องไม่มีหน้าจอแสดงผล (Displayless) พร้อม LED สีเขียวแสดงสถานะการทำงาน
• ระดับการป้องกัน IP69 ตามมาตรฐาน DIN EN 60529
• พื้นผิวส่วนสัมผัสตัวกลางมีความเรียบ Ra น้อยกว่า 0.4 µm ยกเว้นบริเวณแนวเชื่อม
• เหมาะสำหรับระบบที่ต้องการตรวจวัดอัตราการไหลสูงสุดถึง 3600 l/min

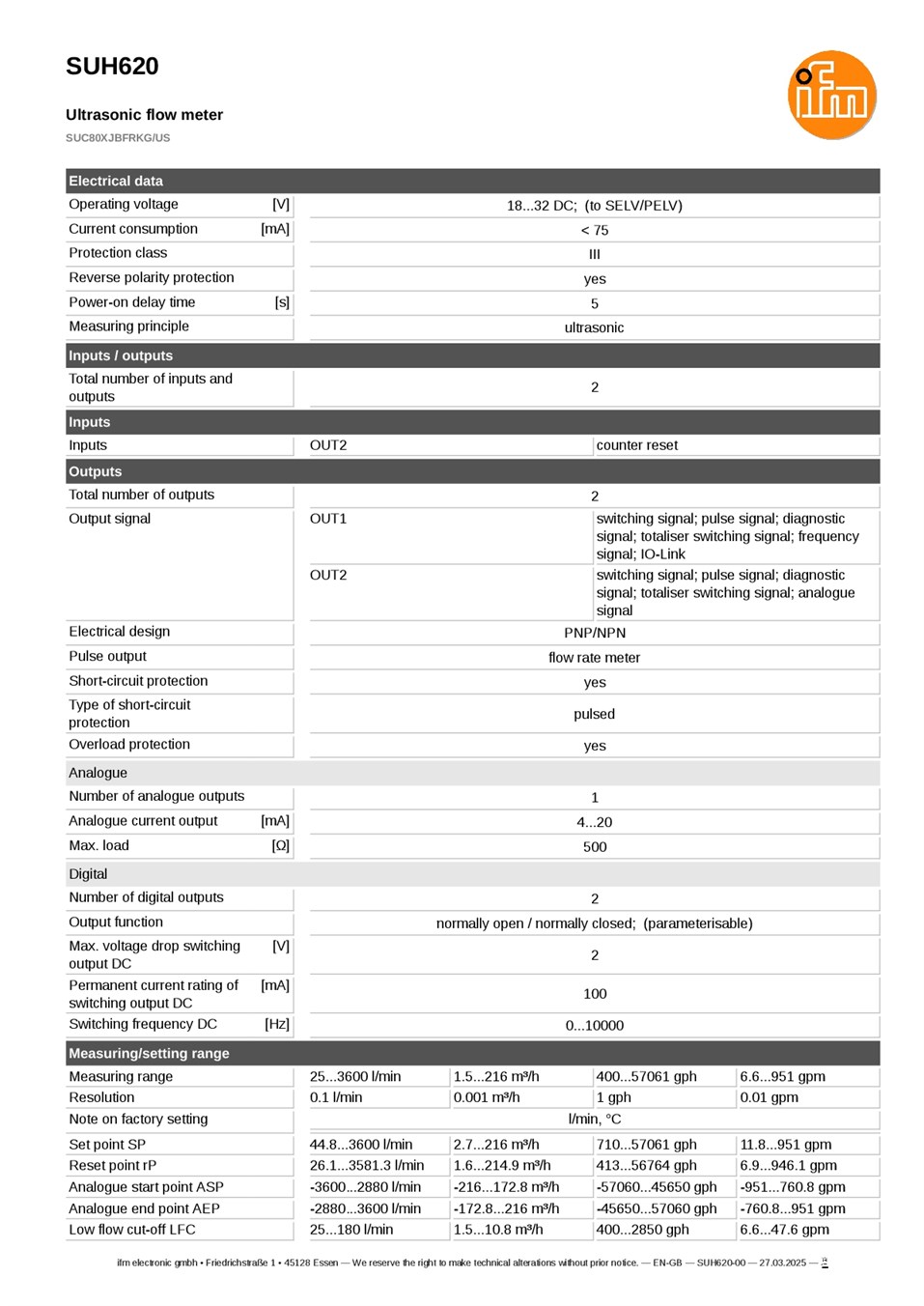

ข้อมูลทางเทคนิค

• ยี่ห้อ: ifm electronic
• รุ่น: SUH620
• รหัสผลิตภัณฑ์: SUC80XJBFRKG/US
• กลุ่มผลิตภัณฑ์: SU Puresonic Hygienic
• ประเภท: Hygienic Ultrasonic Flow Meter / Ultrasonic Flow Sensor
• หลักการวัด: Ultrasonic
• รูปแบบการวัด: Inline Flow Measurement
• การใช้งานหลัก: Food and Beverage Industry
• ตัวกลางที่รองรับ: Ultra-Pure Water, Water, Hydrous Media และ Glycol Solutions
• ช่วงวัดอัตราการไหล: 25-3600 l/min
• ช่วงวัดอัตราการไหล: 1.5-216 m³/h
• ช่วงวัดอัตราการไหล: 6.6-951 gpm
• ช่วงวัดอัตราการไหล: 400-57061 gph
• ความละเอียดอัตราการไหล: 0.1 l/min
• ความละเอียดอัตราการไหล: 0.001 m³/h
• ความละเอียดอัตราการไหล: 0.01 gpm
• ความละเอียดอัตราการไหล: 1 gph
• หน่วยที่ตั้งมาจากโรงงาน: l/min และ °C
• ความแม่นยำสำหรับน้ำ: ±(2% ของค่าที่วัดได้ + 0.5% ของค่าสิ้นสุดช่วงวัด)
• ความสามารถในการวัดซ้ำ: ±0.2% ของค่าสิ้นสุดช่วงวัด
• ช่วงตั้งค่า Set Point (Flow): 44.8-3600 l/min
• ช่วงตั้งค่า Reset Point (Flow): 26.1-3581.3 l/min
• ช่วงตั้งค่า Analog Start Point (Flow): -3600 ถึง +2880 l/min
• ช่วงตั้งค่า Analog End Point (Flow): -2880 ถึง +3600 l/min
• ช่วงตั้งค่า Low Flow Cut-Off: 25-180 l/min
• ช่วงตั้งค่า Frequency End Point (Flow): 722.2-3600 l/min
• ช่วงตั้งค่า Frequency at End Point: 1-10000 Hz
• ช่วงตั้งค่า Pulse Length: 0.002-2 วินาที
• ช่วงตั้งค่า Pulse Value: 0.1-99990000 l
• ช่วงวัดอุณหภูมิ: -40 ถึง +120°C
• ช่วงวัดอุณหภูมิในหน่วยฟาเรนไฮต์: -40 ถึง +248°F
• ความละเอียดอุณหภูมิ: 0.1°C
• ความแม่นยำอุณหภูมิ: ±2.5 K เมื่ออัตราการไหลมากกว่า 5% ของค่าสิ้นสุดช่วงวัด
• Temperature Coefficient: 0.2% ของช่วงวัดต่อ 10 K
• ช่วงตั้งค่า Set Point (Temperature): -39.4 ถึง +120°C
• ช่วงตั้งค่า Reset Point (Temperature): -40 ถึง +119.4°C
• ช่วงตั้งค่า Analog Start Point (Temperature): -40 ถึง +88°C
• ช่วงตั้งค่า Analog End Point (Temperature): -8 ถึง +120°C
• ช่วงตั้งค่า Frequency Start Point (Temperature): -40 ถึง +88°C
• ช่วงตั้งค่า Frequency End Point (Temperature): -8 ถึง +120°C
• อุณหภูมิของตัวกลาง: -40 ถึง +120°C
• อุณหภูมิของตัวกลางระยะสั้น: สูงสุด 150°C เป็นเวลาน้อยกว่า 1 ชั่วโมง
• อุณหภูมิแวดล้อม: -20 ถึง +60°C
• อุณหภูมิในการจัดเก็บ: -25 ถึง +80°C
• ความดันใช้งานสูงสุด: 25 bar (2.5 MPa)
• แรงดันแตกขั้นต่ำ: 40 bar (4 MPa)
• ความสามารถในการทนสุญญากาศ: -1000 mbar
• แรงดันไฟเลี้ยง: 18-32 VDC (SELV/PELV)
• กระแสไฟฟ้าที่ใช้: น้อยกว่า 75 mA
• Protection Class: III
• ระบบป้องกันการต่อกลับขั้ว: มี
• ระบบป้องกันการลัดวงจรและโหลดเกิน: มี
• เวลาหน่วงเริ่มต้นทำงาน: 5 วินาที
• จำนวนเอาต์พุตทางกายภาพ: 2 ช่อง
• จำนวน Digital Output: สูงสุด 2 ช่อง
• จำนวน Analog Output: 1 ช่อง
• ชนิด Switching Output: PNP/NPN
• ฟังก์ชัน Switching: Normally Open / Normally Closed ตั้งค่าได้
• กระแสโหลดสูงสุดของ Switching Output: 100 mA
• แรงดันตกคร่อมสูงสุดของ Switching Output: 2 V
• Analog Current Output: 4-20 mA
• โหลดสูงสุดของ Analog Output: 500 Ω
• Switching Frequency DC: 0-10000 Hz
• Frequency Output: ตั้งค่าความถี่ปลายช่วงได้ 1-10000 Hz
• Pulse Output: รองรับการส่งสัญญาณตามปริมาตรการไหลสะสม
• ฟังก์ชัน Totalizer: รองรับ
• Counter Reset Input: รองรับผ่าน OUT2
• OUT1: Switching Output, Pulse Output, Diagnostic Signal, Totalizer Switching Signal, Frequency Output หรือ IO-Link ตามการตั้งค่า
• OUT2: Switching Output, Pulse Output, Diagnostic Signal, Totalizer Switching Signal หรือ Analog Output ตามการตั้งค่า
• เวลาตอบสนองอัตราการไหล: น้อยกว่า 0.5 วินาที เมื่อ dAP = 0 (T09)
• ช่วงตั้งค่า Damping: 0-5 วินาที
• เวลาตอบสนองอุณหภูมิ T05 / T09: 5.7 / 86 วินาที
• ฟังก์ชันวินิจฉัย: Flow Direction Detection และ Signal Quality Monitoring
• การสื่อสาร: IO-Link Version 1.1.3
• ความเร็ว IO-Link: COM2 (38.4 kBaud)
• มาตรฐานการสื่อสาร: IEC 61131-9
• IO-Link Master Port: Type A
• IO-Link Minimum Process Cycle Time: 9.6 ms
• IO-Link Device ID: 1856

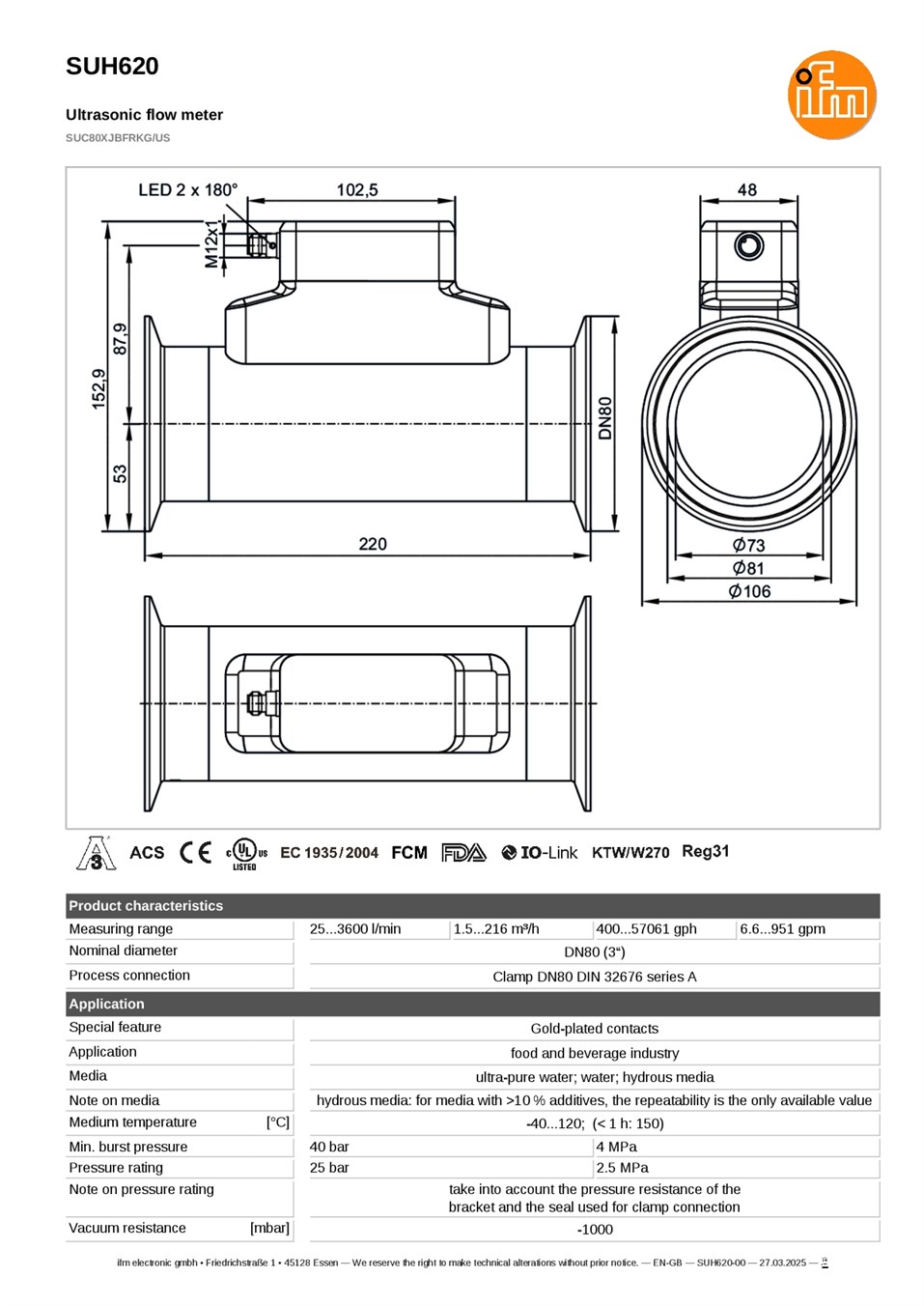

• Process Connection: Clamp DN80 DIN 32676 Series A
• ขนาดท่อ: DN80 (3 Inch)
• มาตรฐานท่อที่รองรับ: DN80 / Ø85 x 2 mm ตาม DIN 11866 Series A และ DIN EN 10357 Series A
• ระยะท่อตรงก่อนเซนเซอร์: 15 x DN
• ระยะท่อตรงหลังเซนเซอร์: 3 x DN
• รูปแบบตัวเรือน: Rectangular Housing
• วัสดุตัวเรือน: Stainless Steel 316L (1.4404)
• วัสดุคอนเน็กเตอร์: PEI และ FKM
• วัสดุท่อวัดส่วนสัมผัสตัวกลาง: Stainless Steel 316L (1.4435)
• วัสดุข้อต่อกระบวนการ: Stainless Steel 316L (1.4404)
• ความเรียบผิวส่วนสัมผัสตัวกลาง: Ra < 0.4 µm และ Rz = 4 µm ยกเว้นแนวเชื่อม
• ขนาดตัวเครื่อง: 220 x 106 x 152.9 mm
• น้ำหนัก: ประมาณ 1975.15 g
• ไฟแสดงสถานะการทำงาน: LED สีเขียว 1 ดวง
• หน้าจอแสดงค่าการวัด: ไม่มี (Displayless)
• ระดับการป้องกัน: IP69 ตาม DIN EN 60529
• มาตรฐาน EMC: DIN 61326-1:2021
• ความทนต่อแรงกระแทก: 20 g (11 ms)
• ความทนต่อการสั่นสะเทือน: 20 g (10-2000 Hz)
• การเชื่อมต่อไฟฟ้า: M12 Connector, A-coded, Gold-Plated Contacts
• Pin 1: L+ - แรงดันไฟเลี้ยง
• Pin 2: OUT2 - Digital Output / Analog Output / Counter Reset ตามการตั้งค่า
• Pin 3: L- - ขั้วลบไฟเลี้ยง
• Pin 4: OUT1 - Digital Output / Frequency Output / IO-Link ตามการตั้งค่า

การใช้งาน

• ตรวจวัดอัตราการไหลของน้ำในกระบวนการผลิตอาหารและเครื่องดื่ม
• ตรวจสอบอัตราการไหลของน้ำบริสุทธิ์พิเศษในระบบอุตสาหกรรม
• ตรวจวัดอัตราการไหลของน้ำในระบบท่อสุขอนามัยขนาด DN80
• ตรวจสอบอัตราการไหลและอุณหภูมิของของเหลวที่มีน้ำเป็นส่วนประกอบในกระบวนการผลิต
• ตรวจวัดอัตราการไหลของสารละลายไกลคอลในระบบที่เหมาะสมตามข้อกำหนดผู้ผลิต
• ตรวจสอบปริมาณน้ำในระบบจ่ายน้ำของโรงงานผลิตอาหารและเครื่องดื่ม
• ตรวจวัดของเหลวในระบบท่อที่มีอัตราการไหลสูงถึง 3600 l/min
• ประยุกต์ใช้กับระบบ CIP/SIP เมื่ออุณหภูมิ ระยะเวลา และวัสดุซีลสอดคล้องกับข้อกำหนดการใช้งาน
• ติดตามปริมาตรการไหลสะสมผ่าน Totalizer
• ตรวจสอบทิศทางการไหลและคุณภาพสัญญาณเพื่อช่วยวินิจฉัยกระบวนการผลิต
• เชื่อมต่อ PLC ผ่าน Switching Output หรือ Analog 4-20 mA
• ส่งสัญญาณ Pulse หรือ Frequency ไปยังระบบควบคุมที่รองรับ
• เชื่อมต่อ IO-Link Master เพื่ออ่านข้อมูลการวัดและตั้งค่าพารามิเตอร์

ข้อควรทราบ

• SUH620 เป็นเครื่องวัดอัตราการไหลแบบ Ultrasonic สำหรับงานสุขอนามัย ไม่ใช่ Magnetic-Inductive Flow Meter
• ช่วงวัดอัตราการไหลคือ 25-3600 l/min หรือ 1.5-216 m³/h
• ข้อต่อเป็น Clamp DN80 ตาม DIN 32676 Series A ไม่ใช่ Clamp DIN 32676 Series C
• SUH620 มีขนาดท่อ DN80 และช่วงวัดสูงสุด 3600 l/min แตกต่างจาก SUH520 ที่มีขนาด DN65 และช่วงวัดสูงสุด 2400 l/min
• ตัวเครื่องไม่มีหน้าจอแสดงค่าการวัด ใช้ LED สีเขียวสำหรับแสดงสถานะการทำงาน
• ตัวกลางที่ระบุใน Datasheet ได้แก่ น้ำ น้ำบริสุทธิ์พิเศษ ของเหลวที่มีน้ำเป็นส่วนประกอบ และสารละลายไกลคอล ไม่ได้ระบุการรองรับน้ำมันบริโภคโดยเฉพาะ
• สำหรับของเหลวที่มีน้ำเป็นส่วนประกอบและสารเติมแต่งมากกว่า 10% ผู้ผลิตรับรองเฉพาะค่าความสามารถในการวัดซ้ำ
• อุณหภูมิของตัวกลางสำหรับการใช้งานปกติคือ -40 ถึง +120°C
• รองรับอุณหภูมิสูงสุด 150°C เฉพาะระยะเวลาสั้นน้อยกว่า 1 ชั่วโมง ไม่ใช่อุณหภูมิใช้งานต่อเนื่อง
• ความดันใช้งานสูงสุดคือ 25 bar ต้องพิจารณาความทนแรงดันของ Clamp และซีลที่ใช้ร่วมด้วย
• แรงดันแตกขั้นต่ำ 40 bar ไม่ใช่แรงดันสำหรับใช้งานต่อเนื่อง
• ความแม่นยำสำหรับน้ำคือ ±(2% ของค่าที่วัดได้ + 0.5% ของค่าสิ้นสุดช่วงวัด)
• ค่าความแม่นยำอัตราการไหลตาม Datasheet ระบุสำหรับอุณหภูมิไม่เกิน 100°C เมื่อสูงกว่านั้นผู้ผลิตรับรองเฉพาะค่าความสามารถในการวัดซ้ำ
• รองรับ Analog Current Output 4-20 mA แต่ไม่ได้ระบุ Analog Voltage Output 0-10 V
• มีเอาต์พุตทางกายภาพ 2 ช่อง สามารถเลือกฟังก์ชันตามการตั้งค่า แต่ไม่สามารถใช้งานทุกฟังก์ชันพร้อมกันบนช่องเดียวกัน
• สัญญาณ Pulse และ Totalizer สามารถกำหนดใช้งานได้บนเอาต์พุตหนึ่งในสองช่องตามการตั้งค่า
• ควรรักษาระยะท่อตรงก่อนเซนเซอร์อย่างน้อย 15 x DN และหลังเซนเซอร์อย่างน้อย 3 x DN
• ควรติดตั้งให้ท่อวัดมีของเหลวเต็มและหลีกเลี่ยงฟองอากาศที่อาจกระทบต่อความแม่นยำ
• ต้องเลือก Clamp และซีลให้ตรงกับมาตรฐาน DIN 32676 Series A รวมถึงแรงดันและอุณหภูมิของระบบ
• ค่าความเรียบผิว Ra/Rz ที่ผู้ผลิตระบุไม่ครอบคลุมบริเวณแนวเชื่อม
