SU8651 \ Flow sensor \ Range 240 l/min \ PNP/NPN NO/NC \ 4...20 \ DN25 \ 0...10 \ 0.5...4.5 \ 1" NPT external thread

รายละเอียด SU8651 Ultrasonic Flow Meter – เซนเซอร์วัดอัตราการไหลแบบอัลตราโซนิก ifm

SU8651 จาก ifm electronic เป็นเครื่องวัดอัตราการไหลแบบอัลตราโซนิก (Ultrasonic Flow Meter) สำหรับตรวจวัดอัตราการไหลของน้ำ น้ำบริสุทธิ์พิเศษ (Ultra-Pure Water) สารละลายไกลคอล น้ำมัน และของเหลวหล่อเย็นตามข้อกำหนดของผู้ผลิต มีช่วงวัดอัตราการไหล 1-240 ลิตรต่อนาที หรือ 0.06-14.4 ลูกบาศก์เมตรต่อชั่วโมง ใช้ข้อต่อเกลียวนอก NPT 1 นิ้ว ขนาด DN25 รองรับอุณหภูมิของตัวกลาง -40 ถึง +120°C และใช้แรงดันไฟเลี้ยง 8-32 VDC สามารถตรวจวัดอัตราการไหล อุณหภูมิ และปริมาตรการไหลสะสม พร้อมฟังก์ชันตรวจสอบทิศทางการไหลและคุณภาพสัญญาณ รองรับ Switching Output แบบ PNP/NPN, Analog Current 4-20 mA, Analog Voltage 0-10 V หรือ 0.5-4.5 V, Pulse Output, Frequency Output และ IO-Link เหมาะสำหรับระบบน้ำหล่อเย็น ระบบหมุนเวียนของเหลว เครื่องจักรเคลื่อนที่ และระบบควบคุมกระบวนการผลิตในโรงงานอุตสาหกรรม

คุณสมบัติเด่น

• ใช้เทคโนโลยี Ultrasonic สำหรับตรวจวัดอัตราการไหลของของเหลวแบบ Inline
• ช่วงวัดอัตราการไหล 1-240 l/min หรือ 0.06-14.4 m³/h
• ข้อต่อกระบวนการแบบเกลียวนอก NPT 1 นิ้ว ขนาด DN25
• รองรับน้ำบริสุทธิ์พิเศษ น้ำ สารละลายไกลคอล น้ำมัน และของเหลวหล่อเย็นตามข้อกำหนดผู้ผลิต
• รองรับอุณหภูมิของตัวกลาง -40 ถึง +120°C
• รองรับความดันใช้งานสูงสุด 100 bar
• ใช้แรงดันไฟเลี้ยง 8-32 VDC เหมาะสำหรับเครื่องจักรเคลื่อนที่และงานอุตสาหกรรม
• ตรวจวัดอัตราการไหลและอุณหภูมิได้ในอุปกรณ์เดียว
• ความแม่นยำสำหรับน้ำ ±(1% ของค่าที่วัดได้ + 0.5% ของค่าสิ้นสุดช่วงวัด)
• ท่อวัดผลิตจาก Stainless Steel 316L โดยไม่มีชิ้นส่วนกลไกเคลื่อนที่ภายในท่อ
• ไม่จำเป็นต้องอาศัยค่าการนำไฟฟ้าขั้นต่ำของของเหลวเหมือนเครื่องวัดแบบ Magnetic-Inductive
• รองรับ Totalizer สำหรับติดตามปริมาตรการไหลสะสม
• รองรับ Flow Direction Detection สำหรับตรวจสอบทิศทางการไหล
• รองรับ Signal Quality Monitoring สำหรับตรวจสอบคุณภาพสัญญาณการวัด
• รองรับ Switching Output แบบ PNP/NPN ตั้งค่า Normally Open (NO) หรือ Normally Closed (NC) ได้
• รองรับ Analog Current Output 4-20 mA
• รองรับ Analog Voltage Output 0-10 V หรือ 0.5-4.5 V
• รองรับ Pulse Output สำหรับส่งสัญญาณตามปริมาตรการไหลสะสม
• รองรับ Frequency Output สำหรับส่งค่าการวัดในรูปสัญญาณความถี่
• รองรับ IO-Link Version 1.1.3 ความเร็ว COM2 (38.4 kBaud)
• รองรับการตั้งค่าพารามิเตอร์และอ่านค่าการวัดผ่าน IO-Link
• เป็นรุ่นไม่มีหน้าจอแสดงผล (Displayless) พร้อม LED สีเขียวแสดงสถานะการทำงาน
• ระดับการป้องกัน IP67 และ IP69K เหมาะสำหรับสภาพแวดล้อมอุตสาหกรรม

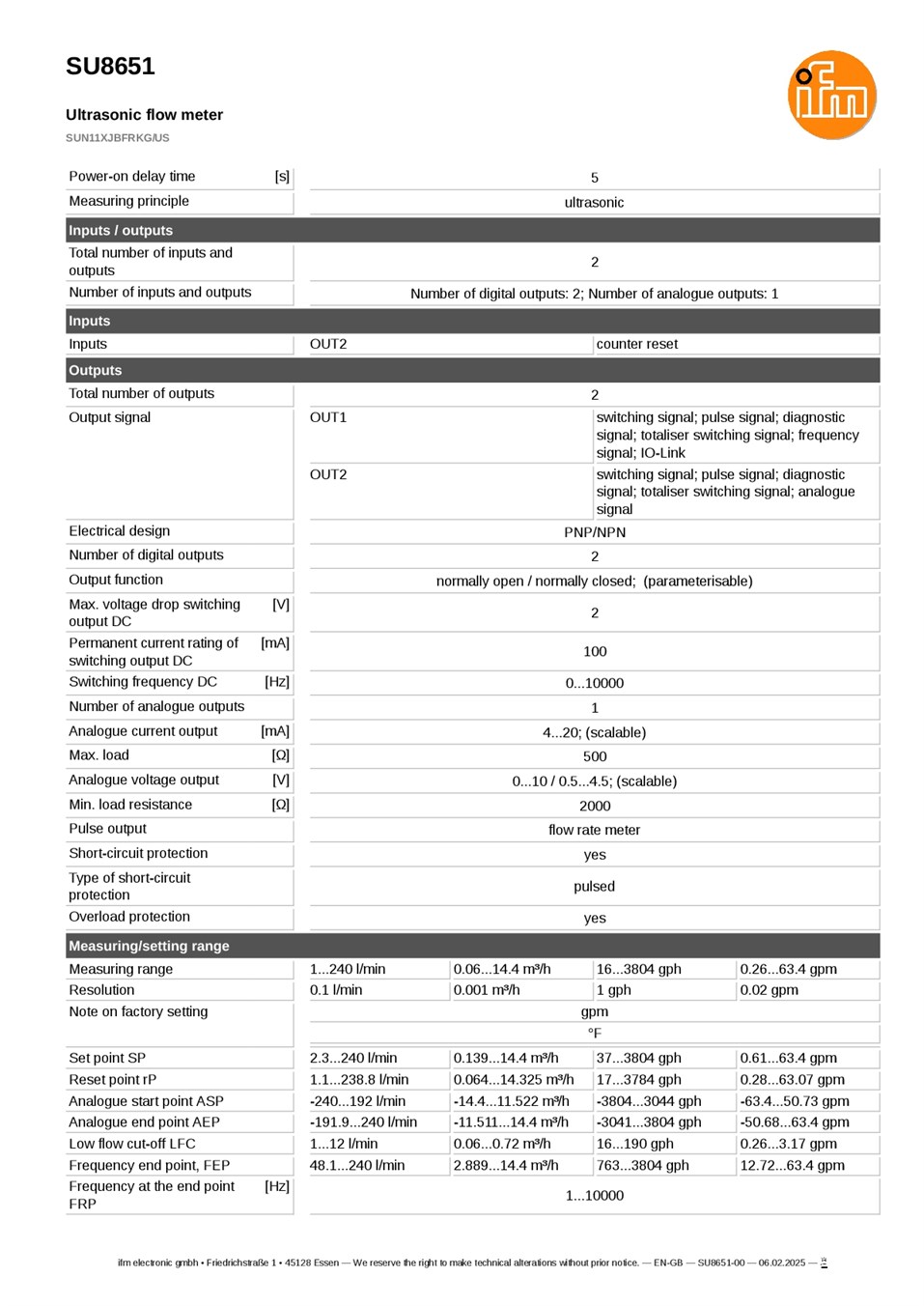

ข้อมูลทางเทคนิค

• ยี่ห้อ: ifm electronic
• รุ่น: SU8651
• รหัสผลิตภัณฑ์: SUN11XJBFRKG/US
• ประเภท: Ultrasonic Flow Meter / Ultrasonic Flow Sensor
• หลักการวัด: Ultrasonic
• รูปแบบการวัด: Inline Flow Measurement
• ตัวกลางที่รองรับ: Ultra-Pure Water, Water, Hydrous Media, Glycol Solutions, Oils และ Coolants
• ช่วงความหนืดสำหรับน้ำมันความหนืดต่ำ: 7-40 mm²/s ที่ 40°C
• ช่วงความหนืดสำหรับน้ำมันความหนืดสูง: 30-68 mm²/s ที่ 40°C
• ช่วงวัดอัตราการไหล: 1-240 l/min
• ช่วงวัดอัตราการไหล: 0.06-14.4 m³/h
• ช่วงวัดอัตราการไหล: 0.26-63.4 gpm
• ช่วงวัดอัตราการไหล: 16-3804 gph
• ความละเอียดอัตราการไหล: 0.1 l/min
• ความละเอียดอัตราการไหล: 0.001 m³/h
• ความละเอียดอัตราการไหล: 0.02 gpm หรือ 1 gph
• ความแม่นยำสำหรับน้ำ: ±(1% ของค่าที่วัดได้ + 0.5% ของค่าสิ้นสุดช่วงวัด)
• ความแม่นยำสำหรับสารละลายไกลคอล 35%: ±(5% ของค่าที่วัดได้ + 0.5% ของค่าสิ้นสุดช่วงวัด)
• ความแม่นยำสำหรับน้ำมันความหนืดต่ำ 10 mm²/s ที่ 40°C: ±(5% ของค่าที่วัดได้ + 0.5% ของค่าสิ้นสุดช่วงวัด)
• ความแม่นยำสำหรับน้ำมันความหนืดสูง 46 mm²/s ที่ 40°C: ±(5% ของค่าที่วัดได้ + 0.5% ของค่าสิ้นสุดช่วงวัด)
• ความสามารถในการวัดซ้ำ: ±0.2% ของค่าสิ้นสุดช่วงวัด
• ช่วงตั้งค่า Set Point (Flow): 2.3-240 l/min
• ช่วงตั้งค่า Reset Point (Flow): 1.1-238.8 l/min
• ช่วงตั้งค่า Analog Start Point (Flow): -240 ถึง +192 l/min
• ช่วงตั้งค่า Analog End Point (Flow): -191.9 ถึง +240 l/min
• ช่วงตั้งค่า Low Flow Cut-Off: 1-12 l/min
• ช่วงตั้งค่า Frequency End Point: 48.1-240 l/min
• ช่วงตั้งค่า Frequency at End Point: 1-10000 Hz
• ช่วงตั้งค่า Pulse Length: 0.002-2 วินาที
• ช่วงตั้งค่า Pulse Value: 0.1-99990000 l
• ช่วงวัดอุณหภูมิ: -40 ถึง +120°C
• ความละเอียดอุณหภูมิ: 0.1°C
• ความแม่นยำอุณหภูมิ: ±2.5 K เมื่ออัตราการไหลมากกว่า 5% ของค่าสิ้นสุดช่วงวัด
• ช่วงตั้งค่า Set Point (Temperature): -40 ถึง +119.4°C
• ช่วงตั้งค่า Analog Start Point (Temperature): -40 ถึง +88°C
• ช่วงตั้งค่า Analog End Point (Temperature): -8 ถึง +120°C
• อุณหภูมิของตัวกลาง: -40 ถึง +120°C
• อุณหภูมิแวดล้อม: -25 ถึง +60°C
• อุณหภูมิในการจัดเก็บ: -40 ถึง +80°C
• ความดันใช้งานสูงสุด: 100 bar (10 MPa)
• แรงดันแตกขั้นต่ำ: 150 bar (15 MPa)
• ความสามารถในการทนสุญญากาศ: -1000 mbar
• แรงดันไฟเลี้ยง: 8-32 VDC (SELV/PELV)
• กระแสไฟฟ้าที่ใช้: น้อยกว่า 175 mA
• Protection Class: III
• ระบบป้องกันการต่อกลับขั้ว: มี
• ระบบป้องกันการลัดวงจรและโหลดเกิน: มี
• เวลาหน่วงเริ่มต้นทำงาน: 5 วินาที
• จำนวนเอาต์พุตทางกายภาพ: 2 ช่อง
• จำนวน Digital Output ที่รองรับ: สูงสุด 2 ช่อง
• จำนวน Analog Output ที่รองรับ: 1 ช่อง
• ชนิด Switching Output: PNP/NPN
• ฟังก์ชัน Switching: Normally Open / Normally Closed ตั้งค่าได้
• กระแสโหลดสูงสุดของ Switching Output: 100 mA
• แรงดันตกคร่อมสูงสุดของ Switching Output: 2 V
• Analog Current Output: 4-20 mA ปรับสเกลได้
• โหลดสูงสุดของ Analog Current Output: 500 Ω
• Analog Voltage Output: 0-10 V หรือ 0.5-4.5 V ปรับสเกลได้
• ความต้านทานโหลดขั้นต่ำของ Analog Voltage Output: 2000 Ω
• OUT1: Switching Output, Pulse Output, Diagnostic Signal, Totalizer Switching Signal, Frequency Output หรือ IO-Link ตามการตั้งค่า
• OUT2: Switching Output, Pulse Output, Diagnostic Signal, Totalizer Switching Signal หรือ Analog Output ตามการตั้งค่า
• Counter Reset Input: รองรับผ่าน OUT2
• ฟังก์ชัน Totalizer: รองรับ
• เวลาตอบสนองอัตราการไหล: น้อยกว่า 0.25 วินาที เมื่อ dAP = 0 (T09)
• ช่วงตั้งค่า Damping: 0-5 วินาที
• เวลาตอบสนองอุณหภูมิ T05 / T09: 5.7 / 86 วินาที
• ฟังก์ชันวินิจฉัย: Flow Direction Detection และ Signal Quality Monitoring
• การสื่อสาร: IO-Link Version 1.1.3
• ความเร็ว IO-Link: COM2 (38.4 kBaud)
• มาตรฐานการสื่อสาร: IEC 61131-9
• IO-Link Master Port: Type A
• IO-Link Minimum Process Cycle Time: 9.6 ms
• IO-Link Device ID: 1828
• Process Connection: 1 Inch NPT External Thread
• ขนาดข้อต่อ: DN25
• ระยะท่อตรงก่อนเซนเซอร์: 5 x DN
• ระยะท่อตรงหลังเซนเซอร์: 1 x DN
• รูปแบบตัวเรือน: Rectangular Housing
• วัสดุตัวเรือน: Stainless Steel 316L (1.4404)
• วัสดุคอนเน็กเตอร์: PEI และ FKM
• วัสดุส่วนสัมผัสตัวกลาง: Stainless Steel 316L (1.4404)

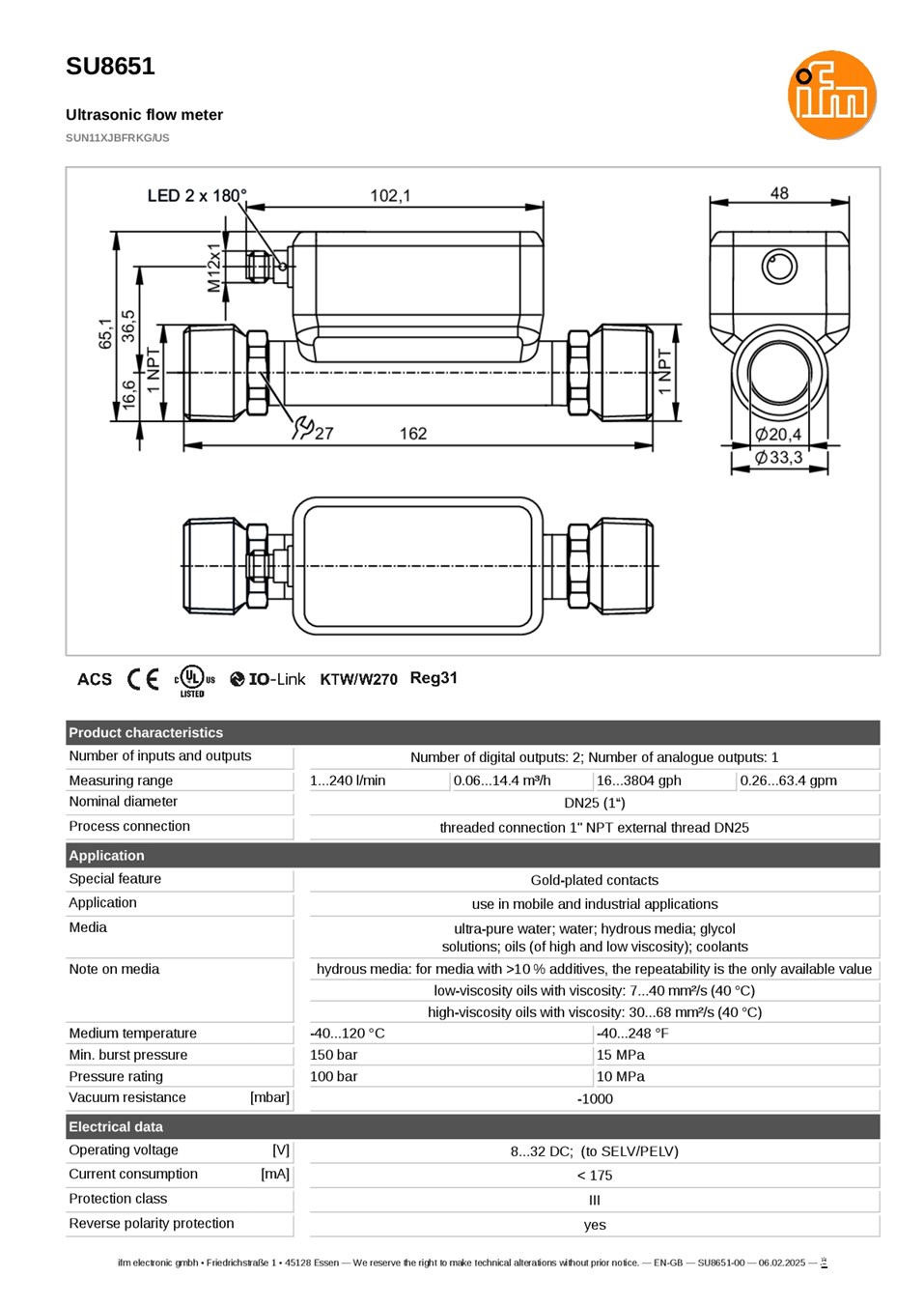

• ขนาดตัวเครื่อง: 162 x 48 x 65.1 mm
• น้ำหนัก: ประมาณ 631.5 g
• ไฟแสดงสถานะการทำงาน: LED สีเขียว 1 ดวง
• ระดับการป้องกัน: IP67 / IP69K
• มาตรฐาน EMC: DIN EN 61326-1:2021
• ความทนต่อแรงกระแทก: 20 g (11 ms)
• ความทนต่อการสั่นสะเทือน: 20 g (10-2000 Hz)
• การเชื่อมต่อไฟฟ้า: M12 Connector, 4-pin, A-coded, Gold-Plated Contacts
• Pin 1: L+ – แรงดันไฟเลี้ยง
• Pin 2: OUT2 – Digital Output / Analog Output / Counter Reset ตามการตั้งค่า
• Pin 3: L- – ขั้วลบไฟเลี้ยง
• Pin 4: OUT1 – Digital Output / IO-Link ตามการตั้งค่า

การใช้งาน

• ตรวจวัดอัตราการไหลของน้ำในระบบผลิตน้ำบริสุทธิ์และระบบ Reverse Osmosis (RO)
• ตรวจสอบอัตราการไหลของน้ำในระบบบำบัดน้ำและระบบจ่ายน้ำอุตสาหกรรม
• ตรวจวัดอัตราการไหลของน้ำในระบบหล่อเย็นเครื่องจักร
• ตรวจสอบอัตราการไหลของสารละลายไกลคอลในระบบทำความเย็น
• ตรวจวัดอัตราการไหลของน้ำมันที่มีความหนืดตามข้อกำหนดผู้ผลิต
• ตรวจสอบการไหลของของเหลวหล่อเย็นในระบบเครื่องจักร
• ติดตั้งในเครื่องจักรเคลื่อนที่และระบบอุตสาหกรรมที่ใช้ไฟเลี้ยง DC
• ตรวจวัดอัตราการไหลและอุณหภูมิในกระบวนการผลิต
• ติดตามปริมาตรการไหลสะสมผ่าน Totalizer
• ตรวจสอบทิศทางการไหลและคุณภาพสัญญาณเพื่อช่วยวินิจฉัยระบบ
• เชื่อมต่อ PLC ผ่าน Switching Output หรือ Analog 4-20 mA / 0-10 V
• เชื่อมต่ออุปกรณ์ควบคุมที่รองรับ Analog Voltage 0.5-4.5 V
• ส่งสัญญาณ Pulse หรือ Frequency ไปยังระบบควบคุมที่รองรับ
• เชื่อมต่อ IO-Link Master เพื่ออ่านค่าการวัดและตั้งค่าพารามิเตอร์

ข้อควรทราบ

• SU8651 เป็นเครื่องวัดอัตราการไหลแบบ Ultrasonic ไม่ใช่ Magnetic-Inductive Flow Meter
• ช่วงวัดอัตราการไหลคือ 1-240 l/min หรือ 0.06-14.4 m³/h
• ข้อต่อเป็นเกลียวนอก NPT 1 นิ้ว ขนาด DN25 ไม่ใช่เกลียวนอก G 1
• SU8651 รองรับอุณหภูมิของตัวกลาง -40 ถึง +120°C ต่างจาก SU8631 ที่รองรับ -20 ถึง +100°C
• แรงดันไฟเลี้ยงของ SU8651 คือ 8-32 VDC ต่างจาก SU8631 ที่ใช้ 18-32 VDC
• SU8651 รองรับ Analog Current 4-20 mA และ Analog Voltage 0-10 V หรือ 0.5-4.5 V โดยเลือกใช้งานตามการตั้งค่า ไม่สามารถเปิดใช้งานทุกแบบพร้อมกันบนเอาต์พุตเดียว
• SU8651 เป็นรุ่นไม่มีหน้าจอแสดงผล โดยใช้ LED สีเขียวสำหรับแสดงสถานะการทำงาน
• รองรับน้ำบริสุทธิ์พิเศษ น้ำ สารละลายไกลคอล น้ำมัน และของเหลวหล่อเย็นตามข้อกำหนดผู้ผลิต
• สำหรับของเหลวที่มีน้ำเป็นส่วนประกอบและสารเติมแต่งมากกว่า 10% ผู้ผลิตระบุเฉพาะค่าความสามารถในการวัดซ้ำ
• ความแม่นยำสำหรับน้ำคือ ±(1% ของค่าที่วัดได้ + 0.5% ของค่าสิ้นสุดช่วงวัด)
• ความแม่นยำสำหรับน้ำ สารละลายไกลคอล และน้ำมันแตกต่างกัน จึงไม่ควรใช้ค่าเดียวกันกับของเหลวทุกประเภท
• ความแม่นยำในการวัดอัตราการไหลตาม Datasheet ใช้ได้ถึงอุณหภูมิ 100°C เมื่อสูงกว่านั้นผู้ผลิตรับรองเฉพาะค่าความสามารถในการวัดซ้ำ
• การวัดน้ำมันต้องตรวจสอบช่วงความหนืดให้ตรงกับข้อกำหนดของผู้ผลิต
• ความดันใช้งานสูงสุด 100 bar ต้องพิจารณาข้อจำกัดของอุปกรณ์เชื่อมต่อและสภาพการใช้งานร่วมด้วย
• เอาต์พุตทางกายภาพมี 2 ช่อง แต่ละช่องสามารถกำหนดฟังก์ชันได้ตามการตั้งค่า ไม่สามารถเปิดใช้งานทุกฟังก์ชันพร้อมกัน
• สัญญาณ Pulse และ Totalizer สามารถกำหนดใช้งานได้บนเอาต์พุตหนึ่งในสองช่องตามการตั้งค่า
• ควรรักษาระยะท่อตรงก่อนเซนเซอร์ 5 x DN และหลังเซนเซอร์ 1 x DN
• ควรติดตั้งในตำแหน่งที่ท่อวัดมีของเหลวเต็มและหลีกเลี่ยงฟองอากาศที่อาจกระทบต่อการวัด
• ควรเลือกข้อต่อที่รองรับเกลียวนอก NPT 1 นิ้ว ให้ตรงกับมาตรฐานระบบท่อ
• ควรตรวจสอบความเข้ากันได้ทางเคมีของตัวกลางกับ Stainless Steel 316L ก่อนใช้งาน
