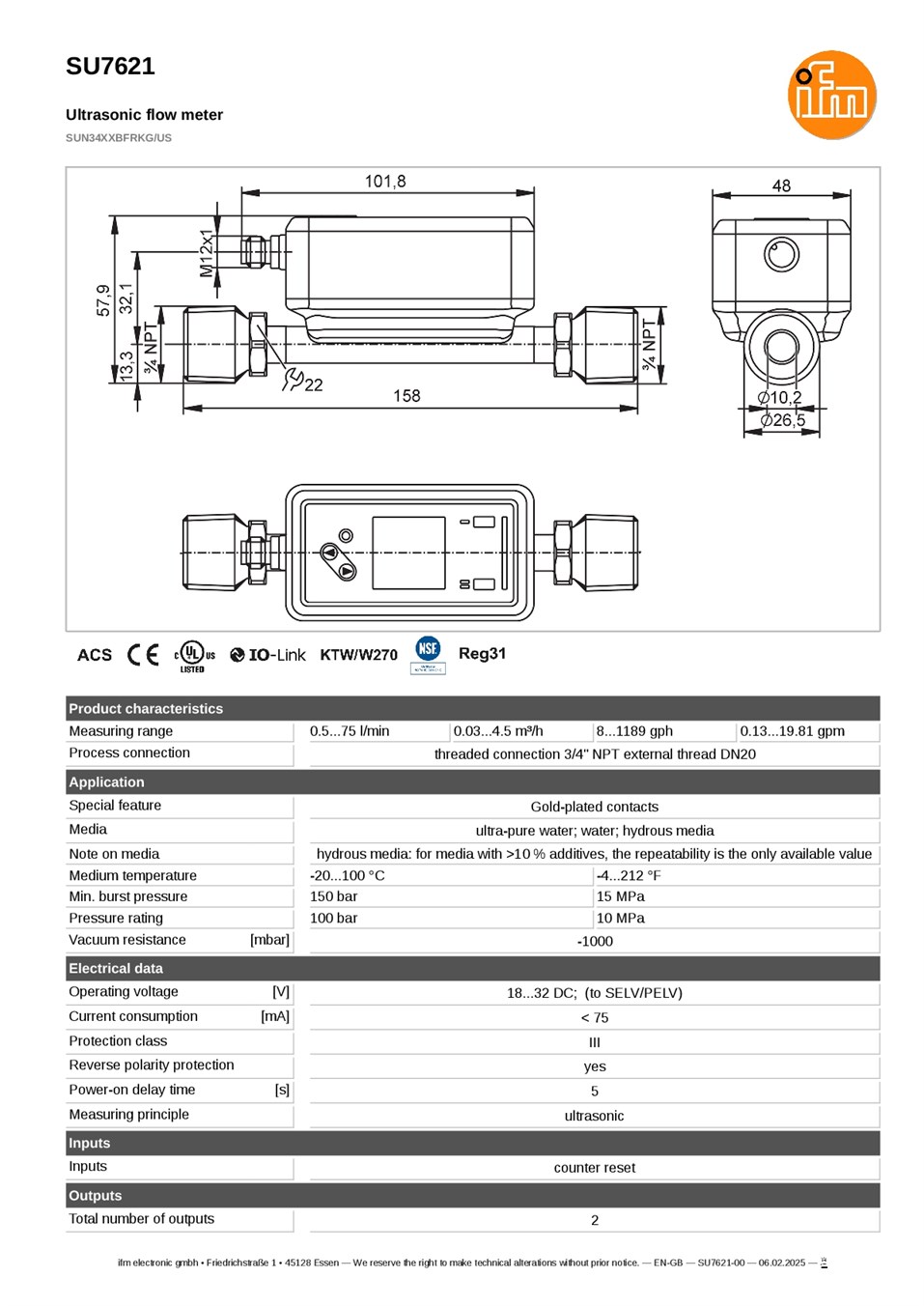

SU7621 \ Flow sensor \ Range 75 l/min \ PNP/NPN NO/NC \ 4...20 \ DN20 \ 3/4" NPT external thread

รายละเอียด SU7621 Ultrasonic Flow Meter – เซนเซอร์วัดอัตราการไหลแบบอัลตราโซนิก ifm

SU7621 จาก ifm electronic เป็นเครื่องวัดอัตราการไหลแบบอัลตราโซนิก (Ultrasonic Flow Meter) สำหรับตรวจวัดอัตราการไหลของน้ำ น้ำบริสุทธิ์พิเศษ (Ultra-Pure Water) และของเหลวที่มีน้ำเป็นส่วนประกอบ มีช่วงวัดอัตราการไหล 0.5-75 ลิตรต่อนาที หรือ 0.03-4.5 ลูกบาศก์เมตรต่อชั่วโมง ใช้ข้อต่อเกลียวนอก NPT 3/4 นิ้ว ขนาด DN20 สามารถตรวจวัดอัตราการไหล อุณหภูมิ และปริมาตรการไหลสะสม พร้อมฟังก์ชันตรวจสอบทิศทางการไหลและคุณภาพสัญญาณ รองรับ Switching Output แบบ PNP/NPN, Analog 4-20 mA, Pulse Output, Frequency Output และ IO-Link พร้อมหน้าจอสีขนาด 1.44 นิ้ว เหมาะสำหรับระบบผลิตน้ำบริสุทธิ์ ระบบบำบัดน้ำ ระบบน้ำหล่อเย็น และระบบควบคุมกระบวนการผลิตในโรงงานอุตสาหกรรม

คุณสมบัติเด่น

• ใช้เทคโนโลยี Ultrasonic สำหรับตรวจวัดอัตราการไหลของของเหลวแบบ Inline
• ช่วงวัดอัตราการไหล 0.5-75 l/min หรือ 0.03-4.5 m³/h
• ข้อต่อกระบวนการแบบเกลียวนอก NPT 3/4 นิ้ว ขนาด DN20
• รองรับน้ำบริสุทธิ์พิเศษ น้ำ และของเหลวที่มีน้ำเป็นส่วนประกอบ
• ไม่จำเป็นต้องอาศัยค่าการนำไฟฟ้าขั้นต่ำเหมือนเซนเซอร์แบบ Magnetic-Inductive
• ตรวจวัดอัตราการไหลและอุณหภูมิของตัวกลางได้ในอุปกรณ์เดียว
• รองรับ Totalizer สำหรับติดตามปริมาตรการไหลสะสม
• รองรับ Preset Counter สำหรับส่งสัญญาณเมื่อปริมาตรสะสมถึงค่าที่กำหนด
• มีฟังก์ชัน Flow Direction Detection สำหรับตรวจสอบทิศทางการไหล
• มีฟังก์ชัน Signal Quality Monitoring สำหรับตรวจสอบคุณภาพสัญญาณการวัด
• รองรับ Switching Output แบบ PNP/NPN ตั้งค่า Normally Open (NO) หรือ Normally Closed (NC) ได้
• รองรับ Analog Current Output 4-20 mA
• รองรับ Pulse Output สำหรับส่งสัญญาณตามปริมาตรการไหลสะสม
• รองรับ Frequency Output สำหรับส่งสัญญาณค่าการวัด
• รองรับ IO-Link Version 1.1.3 ความเร็ว COM2 (38.4 kBaud)
• ตั้งค่าพารามิเตอร์ผ่านปุ่มบนตัวเครื่องหรือผ่าน IO-Link ได้
• มีหน้าจอสีขนาด 1.44 นิ้ว ความละเอียด 128 x 128 พิกเซล
• มีไฟ LED สีเหลือง 2 ดวงสำหรับแสดงสถานะ Switching Output
• มีไฟ LED แบบ 3 สีสำหรับแสดงสถานะการวินิจฉัยอุปกรณ์
• รองรับอุณหภูมิของตัวกลาง -20 ถึง +100°C
• รองรับความดันใช้งานสูงสุด 100 bar
• ใช้แรงดันไฟเลี้ยง 18-32 VDC
• ระดับการป้องกัน IP67 เหมาะสำหรับการใช้งานในสภาพแวดล้อมอุตสาหกรรม

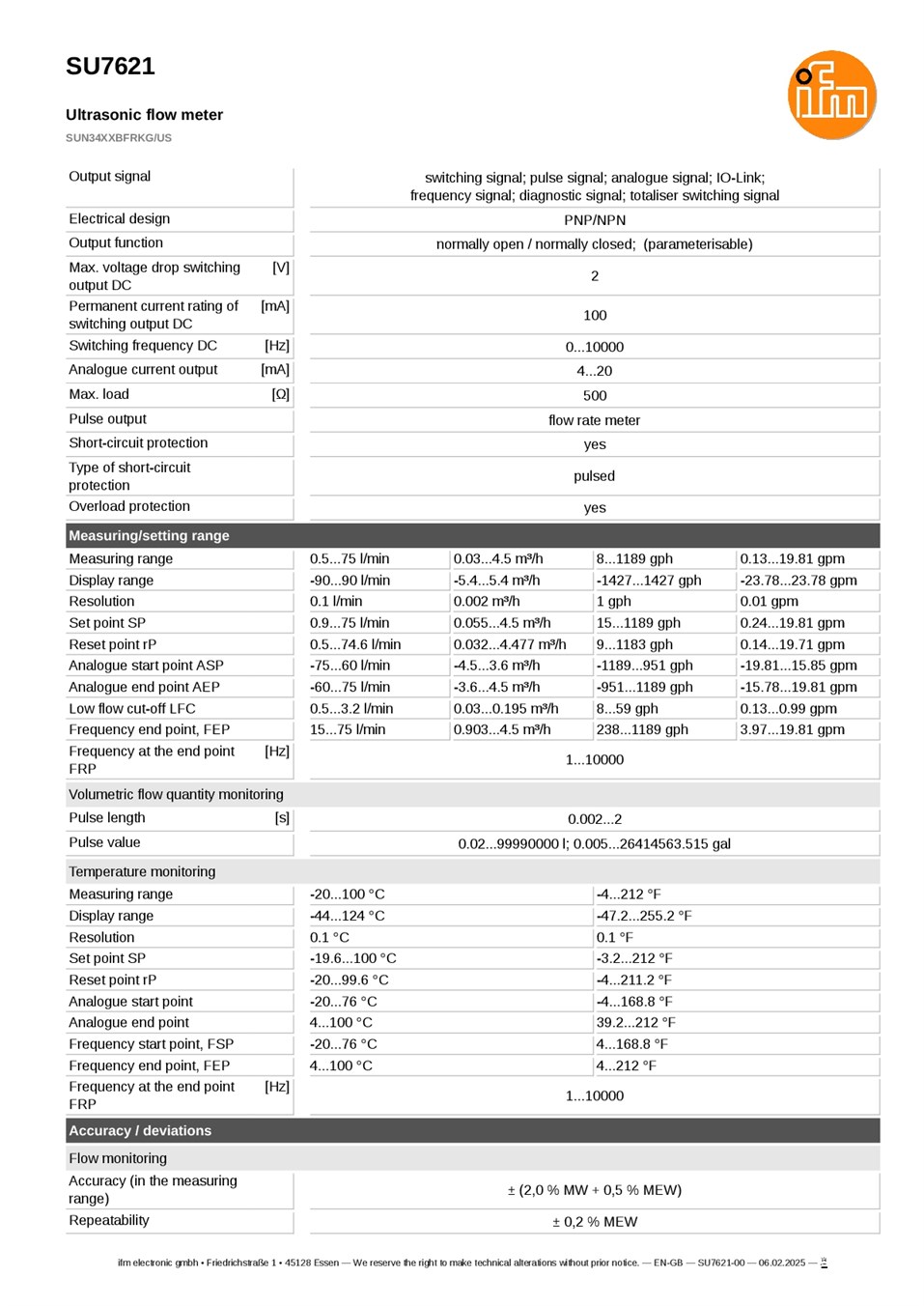

ข้อมูลทางเทคนิค

• ยี่ห้อ: ifm electronic
• รุ่น: SU7621
• รหัสผลิตภัณฑ์: SUN34XXBFRKG/US
• ประเภท: Ultrasonic Flow Meter / Ultrasonic Flow Sensor
• หลักการวัด: Ultrasonic
• รูปแบบการวัด: Inline Flow Measurement
• ตัวกลางที่รองรับ: Ultra-Pure Water, Water, Water-Based Media
• ช่วงวัดอัตราการไหล: 0.5-75 l/min
• ช่วงวัดอัตราการไหล: 0.03-4.5 m³/h
• ช่วงวัดอัตราการไหล: 0.13-19.81 gpm
• ช่วงวัดอัตราการไหล: 8-1189 gph
• ช่วงแสดงผลอัตราการไหล: -90 ถึง +90 l/min
• ช่วงแสดงผลอัตราการไหล: -5.4 ถึง +5.4 m³/h
• ความละเอียดอัตราการไหล: 0.1 l/min
• ความละเอียดอัตราการไหล: 0.002 m³/h
• ความแม่นยำอัตราการไหล: ±(2% ของค่าที่วัดได้ + 0.5% ของค่าสิ้นสุดช่วงวัด)
• ความสามารถในการวัดซ้ำ: ±0.2% ของค่าสิ้นสุดช่วงวัด
• ช่วงตั้งค่า Set Point (Flow): 0.9-75 l/min
• ช่วงตั้งค่า Reset Point (Flow): 0.5-74.6 l/min
• ช่วงตั้งค่า Analog Start Point (Flow): -75 ถึง +60 l/min
• ช่วงตั้งค่า Analog End Point (Flow): -60 ถึง +75 l/min
• ช่วงตั้งค่า Low Flow Cut-Off: 0.5-3.2 l/min
• ช่วงตั้งค่า Frequency End Point: 15-75 l/min
• ช่วงตั้งค่า Frequency at End Point: 1-10000 Hz
• ช่วงตั้งค่า Pulse Length: 0.002-2 วินาที
• ช่วงตั้งค่า Pulse Value: 0.02-99990000 l
• ช่วงวัดอุณหภูมิ: -20 ถึง +100°C
• ช่วงแสดงผลอุณหภูมิ: -44 ถึง +124°C
• ความละเอียดอุณหภูมิ: 0.1°C
• ความแม่นยำอุณหภูมิ: ±2.5 K เมื่ออัตราการไหลมากกว่า 5% ของค่าสิ้นสุดช่วงวัด
• ช่วงตั้งค่า Set Point (Temperature): -19.6 ถึง +100°C
• ช่วงตั้งค่า Reset Point (Temperature): -20 ถึง +99.6°C
• ช่วงตั้งค่า Analog Start Point (Temperature): -20 ถึง +76°C
• ช่วงตั้งค่า Analog End Point (Temperature): +4 ถึง +100°C
• อุณหภูมิของตัวกลาง: -20 ถึง +100°C
• อุณหภูมิแวดล้อม: -20 ถึง +60°C
• อุณหภูมิในการจัดเก็บ: -25 ถึง +80°C
• ความดันใช้งานสูงสุด: 100 bar (10 MPa)
• แรงดันแตกขั้นต่ำ: 150 bar (15 MPa)
• ความสามารถในการทนสุญญากาศ: -1000 mbar
• แรงดันไฟเลี้ยง: 18-32 VDC (SELV/PELV)
• กระแสไฟฟ้าที่ใช้: น้อยกว่า 75 mA
• Protection Class: III
• ระบบป้องกันการต่อกลับขั้ว: มี
• ระบบป้องกันการลัดวงจรและโหลดเกิน: มี
• เวลาหน่วงเริ่มต้นทำงาน: 5 วินาที
• จำนวนเอาต์พุตทางกายภาพ: 2 ช่อง
• รูปแบบเอาต์พุต: Switching, Pulse, Analog, Frequency, Diagnostic, Totalizer Switching และ IO-Link ตามการตั้งค่า
• ชนิด Switching Output: PNP/NPN
• ฟังก์ชัน Switching: Normally Open / Normally Closed ตั้งค่าได้
• กระแสโหลดสูงสุดของ Switching Output: 100 mA
• แรงดันตกคร่อมสูงสุดของ Switching Output: 2 V
• Analog Current Output: 4-20 mA
• โหลดสูงสุดของ Analog Output: 500 Ω
• Frequency Output: ตั้งค่าความถี่ปลายช่วงได้ 1-10000 Hz
• Pulse Output: รองรับการส่งสัญญาณตามปริมาตรการไหลสะสม
• ฟังก์ชัน Totalizer: รองรับ
• ฟังก์ชัน Preset Counter: รองรับ
• Counter Reset Input: รองรับ
• OUT1: Switching Output, Pulse Output, Frequency Output, Diagnostic Output, Preset Counter Signal หรือ IO-Link ตามการตั้งค่า
• OUT2: Switching Output, Pulse Output, Analog Output, Diagnostic Output, Preset Counter Signal หรือ Counter Reset Input ตามการตั้งค่า
• เวลาตอบสนองอัตราการไหล: น้อยกว่า 0.25 วินาที เมื่อ dAP = 0 (T09)
• ช่วงตั้งค่า Damping: 0-5 วินาที
• เวลาตอบสนองอุณหภูมิ T05 / T09: 5.7 / 86 วินาที
• ฟังก์ชันวินิจฉัย: Flow Direction Detection และ Signal Quality Monitoring
• การสื่อสาร: IO-Link Version 1.1.3
• ความเร็ว IO-Link: COM2 (38.4 kBaud)
• มาตรฐานการสื่อสาร: IEC 61131-9
• IO-Link Master Port: Type A
• IO-Link Minimum Process Cycle Time: 9.6 ms
• IO-Link Device ID: 1636
• Process Connection: 3/4 Inch NPT External Thread
• ขนาดข้อต่อ: DN20
• ระยะท่อตรงก่อนเซนเซอร์: 5 x DN
• ระยะท่อตรงหลังเซนเซอร์: 1 x DN
• วัสดุตัวเรือน: Stainless Steel 316L, PFA, FKM และ POKAN
• วัสดุส่วนสัมผัสตัวกลาง: Stainless Steel 316L และ Centellen Gasket
• ขนาดตัวเครื่องโดยประมาณ: 158 x 48 x 57.9 mm
• หน้าจอแสดงผล: Colour Display 1.44 Inch ความละเอียด 128 x 128 Pixels
• ไฟแสดงสถานะ Switching: LED สีเหลือง 2 ดวง
• ไฟแสดงการวินิจฉัย: LED แบบ 3 สี จำนวน 1 ดวง
• ระดับการป้องกัน: IP67
• มาตรฐาน EMC: DIN EN 61326-1:2021
• ความทนต่อแรงกระแทก: 20 g (11 ms)
• ความทนต่อการสั่นสะเทือน: 5 g (10-2000 Hz)
• การเชื่อมต่อไฟฟ้า: M12 Connector, A-coded, Gold-Plated Contacts
• Pin 1 (BN): L+ - แรงดันไฟเลี้ยง
• Pin 2 (WH): OUT2 - Switching / Pulse / Analog / Diagnostic / Counter Reset ตามการตั้งค่า
• Pin 3 (BU): L- - ขั้วลบไฟเลี้ยง
• Pin 4 (BK): OUT1 - Switching / Pulse / Frequency / Diagnostic / IO-Link ตามการตั้งค่า

การใช้งาน

• ตรวจวัดอัตราการไหลของน้ำในระบบผลิตน้ำบริสุทธิ์และระบบ Reverse Osmosis (RO)
• ตรวจสอบอัตราการไหลในระบบบำบัดน้ำและระบบจ่ายน้ำอุตสาหกรรม
• ตรวจวัดอัตราการไหลของน้ำในระบบหล่อเย็นเครื่องจักร
• ตรวจสอบอัตราการไหลและอุณหภูมิของน้ำในกระบวนการผลิต
• ติดตามปริมาตรการไหลสะสมด้วย Totalizer
• ใช้ Preset Counter สำหรับส่งสัญญาณเมื่อปริมาตรสะสมถึงค่าที่กำหนด
• ตรวจสอบทิศทางการไหลและคุณภาพสัญญาณเพื่อช่วยวินิจฉัยระบบ
• เชื่อมต่อ PLC ผ่าน Switching Output หรือ Analog 4-20 mA
• ส่งสัญญาณ Pulse หรือ Frequency ไปยังระบบควบคุมที่รองรับ
• เชื่อมต่อ IO-Link Master เพื่ออ่านค่าการวัดและตั้งค่าพารามิเตอร์

ข้อควรทราบ

• SU7621 เป็นเครื่องวัดอัตราการไหลแบบ Ultrasonic ไม่ใช่ Magnetic-Inductive Flow Meter
• ช่วงวัดอัตราการไหลคือ 0.5-75 l/min หรือ 0.03-4.5 m³/h
• ข้อต่อกระบวนการเป็นเกลียวนอก NPT 3/4 นิ้ว ขนาด DN20 ไม่ใช่เกลียวนอก G 3/4
• SU7621 แตกต่างจาก SU7021 ที่มาตรฐานเกลียว โดย SU7621 ใช้ NPT 3/4 นิ้ว ส่วน SU7021 ใช้ G 3/4
• เกลียว NPT และ G เป็นคนละมาตรฐาน ควรเลือกข้อต่อให้ตรงกับระบบท่อ
• รองรับน้ำบริสุทธิ์พิเศษ น้ำ และของเหลวที่มีน้ำเป็นส่วนประกอบตามข้อกำหนดของผู้ผลิต
• Datasheet ของ SU7621 ไม่ได้ระบุการรองรับน้ำมันหรือสารละลายไกลคอลโดยเฉพาะ จึงไม่ควรนำข้อมูลของ SU7631 มาใช้แทน
• สำหรับของเหลวที่มีน้ำเป็นส่วนประกอบและสารเติมแต่งมากกว่า 10% ผู้ผลิตระบุเฉพาะค่าความสามารถในการวัดซ้ำ
• ไม่จำเป็นต้องมีค่าการนำไฟฟ้าขั้นต่ำ 20 µS/cm เหมือนเครื่องวัดแบบ Magnetic-Inductive
• ความแม่นยำอัตราการไหลคือ ±(2% ของค่าที่วัดได้ + 0.5% ของค่าสิ้นสุดช่วงวัด)
• อุณหภูมิของตัวกลางที่รองรับคือ -20 ถึง +100°C
• ความดันใช้งานสูงสุด 100 bar ต้องพิจารณาข้อจำกัดของข้อต่อและสภาวะการใช้งานร่วมด้วย
• รองรับ Analog Current Output 4-20 mA ไม่ได้ระบุ Analog Voltage Output 0-10 V
• มีเอาต์พุตทางกายภาพ 2 ช่อง โดยเลือกใช้งานฟังก์ชันตามการตั้งค่า ไม่สามารถเปิดใช้งานทุกฟังก์ชันพร้อมกัน
• สัญญาณ Pulse และ Totalizer ใช้งานได้กับเอาต์พุตหนึ่งในสองช่องตามการตั้งค่า
• ควรรักษาระยะท่อตรงก่อนเซนเซอร์ 5 x DN และหลังเซนเซอร์ 1 x DN ตาม Datasheet
• ควรติดตั้งในตำแหน่งที่ท่อวัดมีของเหลวเต็มและหลีกเลี่ยงฟองอากาศที่อาจกระทบต่อการวัด
• ควรตรวจสอบความเข้ากันได้ทางเคมีของตัวกลางกับ Stainless Steel 316L และ Centellen Gasket ก่อนใช้งาน
• ควรเลือกข้อต่อที่รองรับเกลียวนอก NPT 3/4 นิ้ว และตรวจสอบอุปกรณ์ซีลให้เหมาะสมก่อนติดตั้ง
