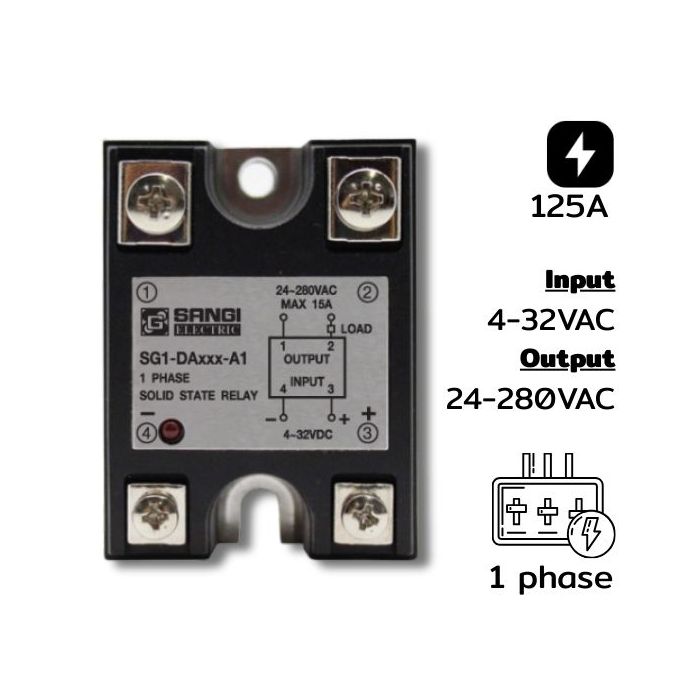

SG1-DA125-A1 Single phases Input 4-32VDC Output 24-280VAC กระแส 125A

รายละเอียดของ โซลิดสเตทรีเลย์ Model : SG1-DA125-A1 Single phases Input 4-32VDC Output 24-280VAC กระแส 125A

หลักการทำงานของ โซลิดสเตทรีเลย์ Model : SG1-DA125-A1 Single phases Input 4-32VDC Output 24-280VAC กระแส 125A

• Input DC / Output AC หลักการทำงาน
• อินพุต (Input DC):รับแรงดัน DC (เช่น 3–32VDC) เพื่อสั่งให้ SSR ทำงาน
• เมื่อมีไฟ DC เข้าที่ขาอินพุต → จะกระตุ้นให้ SSR "ปิดวงจร" ที่ขาเอาต์พุต
• ไอโซเลชั่น (Isolation):
• ใช้ Opto-Isolator (PhotoCoupler) แยกระหว่างวงจรควบคุม (DC) กับวงจรกำลัง (AC) เพื่อความปลอดภัย
• ภาคขับ (Output):มักใช้ Triac หรือ SCR ทำหน้าที่เปิด/ปิดวงจรกระแสสลับ (AC) ให้โหลด
• เมื่ออินพุตทำงาน → Output จะ "เชื่อมต่อ" ให้กระแส AC ไหลไปยังโหลด คุณสมบัติทั่วไปของ SSR (Input DC / Output AC)
• แรงดันควบคุม (Input Voltage) 3–32VDC (เช่น 5VDC, 12VDC, 24VDC ใช้ได้)

คุณสมบัติ โซลิดสเตทรีเลย์ Model : SG1-DA125-A1 Single phases Input 4-32VDC Output 24-280VAC กระแส 125A

• เอาต์พุต (Output Voltage) 24–480VAC (ขึ้นอยู่กับรุ่น)
• กระแสโหลดสูงสุด 2A–100A (แล้วแต่รุ่น)
• ความถี่ 50/60Hz
• โหลด ฮีตเตอร์, หลอดไฟ, พัดลม AC, มอเตอร์ AC (ขนาดเล็กถึงกลาง)
• การทำงานเงียบ ไม่มีเสียง เพราะไม่มีหน้าสัมผัสแบบกลไก
• ต้องมี Heat Sink ถ้าใช้งานโหลดสูง ต้องระบายความร้อนให้เพียงพอ ข้อดี ควบคุมโหลด AC ได้ด้วยวงจรควบคุม DC ง่าย ๆ
• ไม่มีชิ้นส่วนกลไก → อายุการใช้งานยาว
• ไม่เกิดประกายไฟ (spark-free)
• ทำงานเงียบ
• ตอบสนองเร็ว (มิลลิวินาที)
• เหมาะกับงานอัตโนมัติ เช่น PLC, Arduino, เครื่องควบคุมอุณหภูมิ ข้อควรระวัง ต้องเลือก SSR ให้เหมาะกับกระแสและแรงดันของโหลด
• มี กระแสรั่ว (leakage current) เล็กน้อยแม้จะอยู่ในสถานะ ""ปิด""
• ควรใส่ Snubber Circuit ป้องกันปัญหาจากโหลดแบบอินดักทีฟ (เช่น มอเตอร์)
• ระวังความร้อนสะสม ต้องใช้ Heat Sink หรือพัดลมถ้าโหลดสูง ตัวอย่างการใช้งาน
• เครื่องควบคุมอุณหภูมิ (Thermostat, PID)
• ระบบเตาอบ/ฮีตเตอร์
• ควบคุมไฟ AC ด้วย Arduino / PLC
• ควบคุมเครื่องจักรอัตโนมัติ
