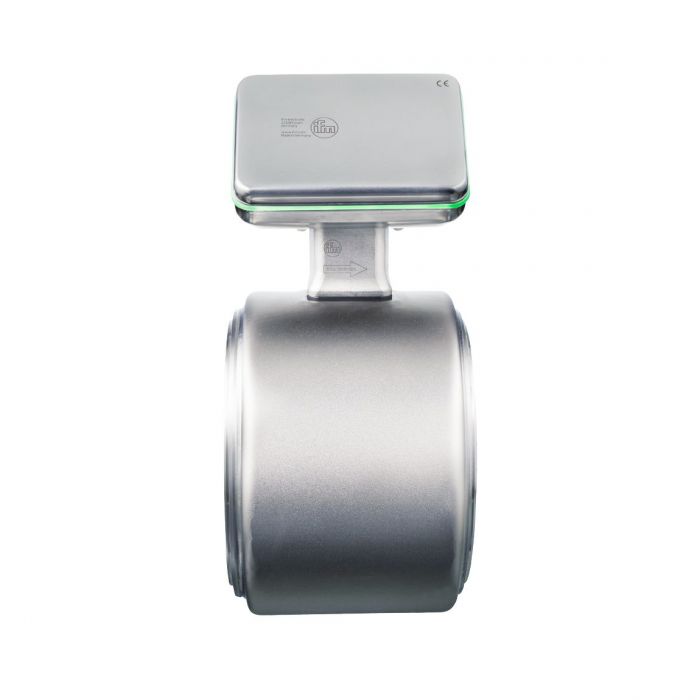

SMF750 \ Flow sensor \ Range 5000 l/min \ PNP/NPN \ 4...20 \ DN100 \ ifm-specific device flange

รายละเอียด SMF750 Magnetic-Inductive Flow Meter – เซนเซอร์วัดอัตราการไหล ifm

SMF750 จาก ifm electronic เป็นเครื่องวัดอัตราการไหลแบบแม่เหล็กไฟฟ้า (Magnetic-Inductive Flow Meter) ในกลุ่ม SM Foodmag ออกแบบสำหรับอุตสาหกรรมอาหารและเครื่องดื่ม ใช้หลักการเหนี่ยวนำแม่เหล็กไฟฟ้าในการตรวจวัดอัตราการไหลของของเหลวที่นำไฟฟ้าได้ มีช่วงการวัด 50-5000 ลิตรต่อนาที หรือ 3-300 ลูกบาศก์เมตรต่อชั่วโมง ขนาดท่อวัด DN100 พร้อมฟังก์ชันตรวจวัดอุณหภูมิ ค่าการนำไฟฟ้า ปริมาตรการไหลสะสม (Totalizer) และการตรวจสอบการมีอยู่ของของเหลว รองรับสัญญาณ Switching, Pulse, Analog 4-20 mA และการสื่อสาร IO-Link พร้อมวงแหวน LED 3 สีสำหรับแสดงสถานะการทำงาน เหมาะสำหรับระบบควบคุมการไหลในกระบวนการผลิตอาหาร เครื่องดื่ม และระบบอัตโนมัติในโรงงานอุตสาหกรรม

คุณสมบัติเด่น

• ใช้เทคโนโลยี Magnetic-Inductive สำหรับตรวจวัดอัตราการไหลของของเหลวที่นำไฟฟ้าได้
• ช่วงการวัดอัตราการไหล 50-5000 l/min หรือ 3-300 m³/h
• ขนาดท่อวัด DN100 หรือ 4 นิ้ว
• ตรวจวัดอัตราการไหล ปริมาตรสะสม อุณหภูมิ และค่าการนำไฟฟ้าได้ในอุปกรณ์เดียว
• รองรับ Liquid Detection สำหรับตรวจสอบการมีอยู่ของของเหลวภายในท่อ
• มีฟังก์ชัน Flow Direction Detection สำหรับตรวจสอบทิศทางการไหล
• รองรับของเหลวที่มีค่าการนำไฟฟ้าตั้งแต่ 5 µS/cm ขึ้นไป
• ตรวจวัดค่าการนำไฟฟ้าในช่วง 100-10000 µS/cm
• รองรับ Switching Output แบบ PNP/NPN, Pulse Output และ Analog 4-20 mA ตามการตั้งค่า
• รองรับ IO-Link Version 1.1.3 ความเร็ว COM3 (230.4 kBaud)
• มีฟังก์ชัน Totalizer สำหรับตรวจสอบปริมาตรการไหลสะสม
• มีวงแหวน LED 3 สีสำหรับแสดงสถานะการทำงานของอุปกรณ์
• ออกแบบตัวเรือนให้ทนต่อแรงกระแทกและการสั่นสะเทือนในสภาพแวดล้อมอุตสาหกรรม
• รองรับอุณหภูมิของตัวกลาง -20 ถึง +150°C
• รองรับความดันใช้งานสูงสุด 25 bar
• ตัวเรือน Stainless Steel 316L พร้อมระดับการป้องกัน IP67 และ IP69
• เหมาะสำหรับกระบวนการผลิตอาหารและเครื่องดื่มที่ต้องการสุขอนามัย
• ไม่มีชิ้นส่วนกลไกหมุนภายในท่อวัด ช่วยลดการสึกหรอจากชิ้นส่วนเคลื่อนที่

ข้อมูลทางเทคนิค

• ยี่ห้อ: ifm electronic
• รุ่น: SMF750
• รหัสผลิตภัณฑ์: SMGX0KGFFRKG/UST
• ประเภท: Magnetic-Inductive Flow Meter / Flow Sensor
• ซีรีส์: SM Foodmag
• หลักการวัด: Magnetic-Inductive
• การใช้งานหลัก: Food and Beverage Industry
• ตัวกลางที่รองรับ: Conductive Liquids, Water, Water-Based Media
• ตัวอย่างตัวกลาง: เบียร์ นม น้ำผลไม้ น้ำอัดลม ซอสมะเขือเทศ โยเกิร์ต และผลิตภัณฑ์อาหารเหลวที่มีคุณสมบัติเหมาะสม
• ค่าการนำไฟฟ้าขั้นต่ำของตัวกลาง: ≥ 5 µS/cm
• ช่วงวัดอัตราการไหล: 50-5000 l/min
• ช่วงวัดอัตราการไหล: 3000-300000 l/h
• ช่วงวัดอัตราการไหล: 3-300 m³/h
• ช่วงวัดอัตราการไหล: 13.2-1321 gpm
• ช่วงความเร็วการไหล: 0.1-10 m/s
• ความแม่นยำอัตราการไหลมาตรฐาน: ±(0.5% ของค่าที่วัดได้ + 1.5 mm/s)
• ความแม่นยำสำหรับการสอบเทียบจากโรงงานแบบพิเศษ: ±(0.2% ของค่าที่วัดได้ + 2 mm/s) ขึ้นอยู่กับความพร้อมให้บริการ
• ความสามารถในการวัดซ้ำอัตราการไหล: 0.1% ของค่าที่วัดได้
• ช่วงวัดอุณหภูมิ: -20 ถึง +150°C
• ความแม่นยำอุณหภูมิ: ±1 K เมื่อความเร็วการไหลมากกว่า 0.5 m/s
• ความสามารถในการวัดซ้ำอุณหภูมิ: ±0.5 K เมื่อความเร็วการไหลมากกว่า 0.5 m/s
• ช่วงวัดค่าการนำไฟฟ้า: 100-10000 µS/cm
• ความแม่นยำค่าการนำไฟฟ้า: ±10% ของค่าที่วัดได้ ±25 µS/cm
• ความสามารถในการวัดซ้ำค่าการนำไฟฟ้า: ±5% ของค่าที่วัดได้
• อุณหภูมิของตัวกลาง: -20 ถึง +150°C
• อุณหภูมิแวดล้อม: -20 ถึง +65°C
• อุณหภูมิในการจัดเก็บ: -20 ถึง +80°C
• ความดันใช้งานสูงสุด: 25 bar (2.5 MPa)
• แรงดันแตกขั้นต่ำ: 37.5 bar (3.75 MPa)
• แรงดันไฟเลี้ยง: 18-32 VDC
• กระแสไฟฟ้าที่ใช้: 250 mA ที่ 24 VDC
• Protection Class: III
• ความต้านทานฉนวนขั้นต่ำ: 100 MΩ ที่ 500 VDC
• ระบบป้องกันการต่อกลับขั้ว: มี
• ระบบป้องกันการลัดวงจรและโหลดเกิน: มี
• เวลาหน่วงเริ่มต้นทำงาน: น้อยกว่า 5 วินาที
• จำนวนเอาต์พุตทั้งหมด: 2 ช่อง
• รูปแบบเอาต์พุต: Switching Signal, Pulse Signal, Analog Signal, IO-Link
• ชนิดเอาต์พุตดิจิทัล: PNP/NPN ตั้งค่าได้
• OUT1: Pulse Output, Totalizer Switching Signal, Diagnostic Signal หรือ IO-Link
• OUT2: Analog Output, Pulse Output, Totalizer Switching Signal หรือ Diagnostic Signal
• จำนวนเอาต์พุตดิจิทัล: สูงสุด 2 ช่อง ขึ้นอยู่กับการกำหนดค่า
• กระแสโหลดสูงสุดของ Switching Output: 100 mA
• แรงดันตกคร่อมสูงสุดของ Switching Output: 2 V
• ความถี่สวิตชิ่ง: 0-10000 Hz
• จำนวนเอาต์พุตอนาล็อก: 1 ช่อง
• สัญญาณเอาต์พุตอนาล็อก: 4-20 mA ปรับสเกลได้
• โหลดสูงสุดของ Analog Output: 500 Ω
• ความละเอียด Analog Output: 0.38 µA
• Analog Start Point สำหรับอัตราการไหล: -5000 ถึง +4000 l/min
• Analog End Point สำหรับอัตราการไหล: -4000 ถึง +5000 l/min
• Low Flow Cut-Off: 0-4000 l/min
• ช่วงตั้งค่าความยาว Pulse: 0.00005-2 วินาที
• เวลาตอบสนองอัตราการไหล: น้อยกว่า 0.3 วินาที
• ช่วงตั้งค่า Damping: 0-5 วินาที
• เวลาตอบสนองอุณหภูมิ: น้อยกว่า 3 วินาที เมื่อความเร็วการไหลมากกว่า 0.5 m/s
• เวลาตอบสนองค่าการนำไฟฟ้า: น้อยกว่า 2 วินาที
• การสื่อสาร: IO-Link Version 1.1.3
• ความเร็ว IO-Link: COM3 (230.4 kBaud)
• มาตรฐานการสื่อสาร: IEC 61131-9
• IO-Link Master Port: Type A
• IO-Link Minimum Process Cycle Time: 1.9 ms
• ฟังก์ชันการวิเคราะห์: Flow Direction Detection, Liquid Detection, Totalizer, Operating Hours Counter และ Simulation Function
• Process Connection: ifm-Specific Device Flange
• ขนาดท่อวัด: DN100 (4 Inch)
• ระยะท่อตรงก่อนเซนเซอร์สำหรับติดตั้ง: 5 x DN
• ระยะท่อตรงหลังเซนเซอร์สำหรับติดตั้ง: 2 x DN
• ระยะท่อตรงในเงื่อนไขอ้างอิงความแม่นยำ: ก่อนเซนเซอร์ 10 x DN และหลังเซนเซอร์ 5 x DN
• วัสดุตัวเรือน: Stainless Steel 316L (1.4404)
• วัสดุหน้าแปลน: Stainless Steel 304 (1.4301)
• วัสดุท่อวัด: PFA
• วัสดุอิเล็กโทรด: Stainless Steel 316L (1.4435)
• วัสดุวงแหวน LED: PP
• ความเรียบผิวส่วนสัมผัสตัวกลาง: Ra น้อยกว่า 0.4 µm
• ขนาดตัวเครื่องส่วนท่อวัด: เส้นผ่านศูนย์กลาง 192 mm ความยาว 140 mm
• ความสูงรวมตามแบบ: 319.6 mm
• น้ำหนัก: ประมาณ 8818.2 g
• การแสดงผลสถานะ: Three-Colour LED Ring
• ระดับการป้องกัน: IP67 / IP69 ตาม DIN EN 60529
• การเชื่อมต่อไฟฟ้า: M12 Connector, 4-pin, A-coded, Gold-Plated Contacts

การใช้งาน

• ตรวจวัดอัตราการไหลของนมในกระบวนการผลิตผลิตภัณฑ์นม
• ตรวจสอบการไหลของเบียร์และเครื่องดื่มในกระบวนการผลิต
• ตรวจวัดอัตราการไหลของน้ำผลไม้และน้ำอัดลมที่มีคุณสมบัติเหมาะสม
• ตรวจสอบการไหลของโยเกิร์ต ซอส และผลิตภัณฑ์อาหารเหลว
• ตรวจวัดปริมาตรการไหลสะสมในกระบวนการจ่ายและเติมของเหลว
• ตรวจสอบอุณหภูมิและค่าการนำไฟฟ้าของของเหลวในกระบวนการผลิต
• ตรวจจับการมีอยู่ของของเหลวและทิศทางการไหลภายในท่อ
• ใช้ในระบบทำความสะอาด CIP ภายใต้เงื่อนไขการใช้งานที่เหมาะสม
• เชื่อมต่อกับ PLC ผ่าน Switching Output, Pulse Output หรือ Analog 4-20 mA
• ส่งข้อมูลการวัดและข้อมูลวิเคราะห์ผ่าน IO-Link ไปยังระบบ Automation

ข้อควรทราบ

• SMF750 เป็นเครื่องวัดอัตราการไหลแบบ Magnetic-Inductive ไม่ใช่ Vortex หรือ Thermal Flow Sensor
• ช่วงวัดอัตราการไหลคือ 50-5000 l/min และขนาดท่อวัด DN100
• รุ่น SMF750 ใช้วงแหวน LED 3 สีแสดงสถานะ ไม่ใช่หน้าจอ TFT สำหรับแสดงค่าตัวเลข
• รองรับของเหลวที่นำไฟฟ้าได้ โดยมีค่าการนำไฟฟ้าขั้นต่ำ 5 µS/cm
• ช่วงวัดค่าการนำไฟฟ้า 100-10000 µS/cm แตกต่างจากค่าการนำไฟฟ้าขั้นต่ำที่จำเป็นสำหรับการวัดอัตราการไหล
• Process Connection เป็นหน้าแปลนเฉพาะของ ifm ไม่ใช่เกลียว 4 นิ้วโดยตรง
• จำเป็นต้องใช้อะแดปเตอร์และซีลที่เหมาะสมสำหรับการติดตั้งเข้ากับระบบท่อ
• OUT1 และ OUT2 สามารถกำหนดหน้าที่ได้หลายรูปแบบ แต่ไม่สามารถใช้งานทุกฟังก์ชันพร้อมกันบนเอาต์พุตเดียวกัน
• เอาต์พุต Analog 4-20 mA มีจำนวน 1 ช่อง โดยใช้งานผ่าน OUT2
• สัญญาณ Pulse และ Totalizer Switching สามารถกำหนดใช้งานได้เพียงหนึ่งในสองเอาต์พุตตามข้อกำหนดของผู้ผลิต
• ความดันใช้งานสูงสุดของรุ่นนี้คือ 25 bar ไม่ใช่ 40 bar ของรุ่นขนาดเล็กบางรุ่น
• ควรตรวจสอบการตั้งค่า PNP/NPN และ IO-Link ให้ตรงกับ PLC หรือระบบควบคุม
• ควรตรวจสอบความเข้ากันได้ของตัวกลางกับวัสดุ PFA, Stainless Steel 316L และซีลที่เลือกใช้
• ควรติดตั้งตามทิศทางการไหลและข้อกำหนดด้านระยะท่อตรงในคู่มือของผู้ผลิต
• ค่าความแม่นยำอ้างอิงเงื่อนไขมาตรฐานของผู้ผลิต และอาจเปลี่ยนแปลงตามสภาวะการใช้งานจริง
