SMF120 \ Flow sensor \ Range 100 l/min \ PNP/NPN \ 4...20 \ DN15 \ ifm-specific device flange

รายละเอียด SMF120 Magnetic-Inductive Flow Meter – เซนเซอร์วัดอัตราการไหล ifm

SMF120 จาก ifm electronic เป็นเครื่องวัดอัตราการไหลแบบแม่เหล็กไฟฟ้า (Magnetic-Inductive Flow Meter) ในกลุ่ม SM Foodmag ออกแบบสำหรับอุตสาหกรรมอาหารและเครื่องดื่มโดยเฉพาะ ใช้หลักการเหนี่ยวนำแม่เหล็กไฟฟ้าในการตรวจวัดอัตราการไหลของของเหลวที่นำไฟฟ้าได้ มีช่วงการวัด 1-100 ลิตรต่อนาที หรือ 0.06-6 ลูกบาศก์เมตรต่อชั่วโมง พร้อมฟังก์ชันตรวจวัดอุณหภูมิ ค่าการนำไฟฟ้า ปริมาตรการไหลสะสม (Totalizer) และตรวจสอบการมีอยู่ของของเหลวในท่อ รองรับสัญญาณ Switching, Pulse, Analog 4-20 mA และ IO-Link เหมาะสำหรับการควบคุมและตรวจสอบกระบวนการผลิตที่ต้องการความแม่นยำและสุขอนามัยสูง

คุณสมบัติเด่น

• ใช้เทคโนโลยี Magnetic-Inductive สำหรับตรวจวัดอัตราการไหลของของเหลวที่นำไฟฟ้าได้
• ช่วงการวัดอัตราการไหล 1-100 l/min หรือ 0.06-6 m³/h
• รองรับการตรวจวัดอัตราการไหล อุณหภูมิ ค่าการนำไฟฟ้า และปริมาตรการไหลสะสมในอุปกรณ์เดียว
• มีฟังก์ชัน Liquid Detection สำหรับตรวจสอบการมีอยู่ของของเหลว
• ตรวจสอบทิศทางการไหลของของเหลวได้
• รองรับการวัดค่าการนำไฟฟ้าในช่วง 100-100000 µS/cm
• รองรับเอาต์พุตแบบ PNP/NPN, Switching, Pulse และ Analog 4-20 mA ตามการกำหนดค่า
• รองรับการสื่อสาร IO-Link Version 1.1.3 ความเร็ว COM3
• สามารถตั้งค่าและตรวจสอบข้อมูลผ่านระบบ IO-Link และซอฟต์แวร์ที่รองรับ

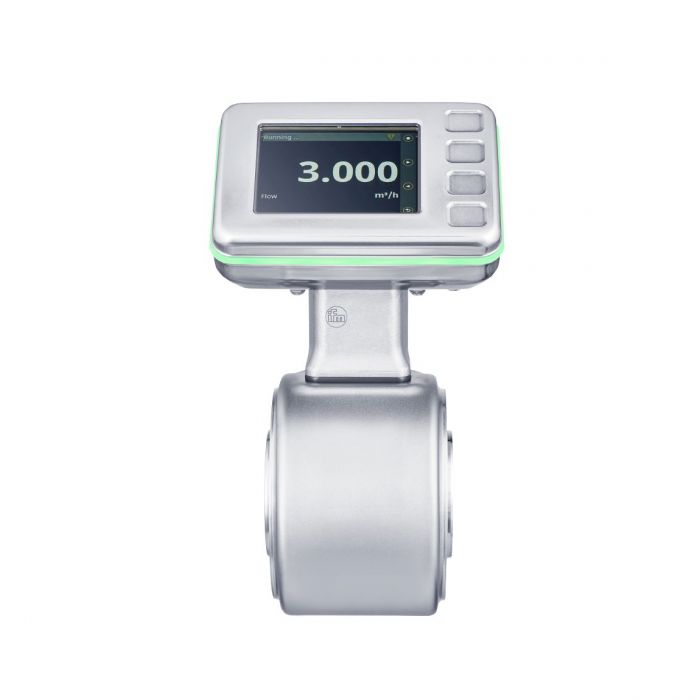

• มีหน้าจอแสดงผลพร้อมปุ่มกดสำหรับตั้งค่าการทำงาน
• ออกแบบสำหรับกระบวนการผลิตอาหารและเครื่องดื่มที่ต้องการสุขอนามัย
• รองรับอุณหภูมิของตัวกลาง -20 ถึง +150°C
• รองรับแรงดันใช้งานสูงสุด 40 bar
• โครงสร้างตัวเรือนผลิตจาก Stainless Steel พร้อมระดับการป้องกัน IP67 และ IP69
• ไม่มีชิ้นส่วนกลไกหมุนภายในท่อวัด ช่วยลดการสึกหรอจากชิ้นส่วนเคลื่อนที่

ข้อมูลทางเทคนิค

• ยี่ห้อ: ifm electronic
• รุ่น: SMF120
• รหัสผลิตภัณฑ์: SMG15KGFFRKG/USD
• ประเภท: Magnetic-Inductive Flow Meter / Flow Sensor
• ซีรีส์: SM Foodmag
• หลักการวัด: Magnetic-Inductive
• การใช้งานหลัก: อุตสาหกรรมอาหารและเครื่องดื่ม
• ตัวกลางที่รองรับ: Conductive Liquids, Water, Water-Based Media
• ตัวอย่างตัวกลาง: นม เบียร์ น้ำผลไม้ เครื่องดื่ม โยเกิร์ต และผลิตภัณฑ์อาหารเหลวที่มีคุณสมบัติเหมาะสม
• ค่าการนำไฟฟ้าขั้นต่ำของตัวกลาง: ≥ 5 µS/cm
• ช่วงวัดอัตราการไหล: 1-100 l/min
• ช่วงวัดอัตราการไหล: 60-6000 l/h
• ช่วงวัดอัตราการไหล: 0.06-6 m³/h
• ช่วงความเร็วการไหล: 0.09-9.43 m/s
• ช่วงแสดงผลอัตราการไหล: -120 ถึง +120 l/min
• ความละเอียดอัตราการไหล: 0.01 l/min
• ความแม่นยำอัตราการไหลมาตรฐาน: ±(0.5% ของค่าที่วัดได้ + 1.5 mm/s)
• ความสามารถในการวัดซ้ำอัตราการไหล: 0.1% ของค่าที่วัดได้
• ช่วงวัดอุณหภูมิ: -20 ถึง +150°C
• ความละเอียดอุณหภูมิ: 0.01°C
• ความแม่นยำอุณหภูมิ: ±1 K เมื่อความเร็วการไหลมากกว่า 0.5 m/s
• ช่วงวัดค่าการนำไฟฟ้า: 100-100000 µS/cm
• ความละเอียดค่าการนำไฟฟ้า: 1 µS/cm
• ความแม่นยำค่าการนำไฟฟ้า: ±10% ของค่าที่วัดได้ ในช่วง 100-20000 µS/cm
• ความแม่นยำค่าการนำไฟฟ้า: ±20% ของค่าที่วัดได้ ในช่วง 20000-100000 µS/cm
• อุณหภูมิของตัวกลาง: -20 ถึง +150°C
• ความดันใช้งานสูงสุด: 40 bar (4 MPa)
• แรงดันแตกขั้นต่ำ: 60 bar (6 MPa)
• แรงดันไฟเลี้ยง: 18-32 VDC
• กระแสไฟฟ้าที่ใช้: 250 mA ที่ 24 VDC
• Protection Class: III
• ระบบป้องกันการต่อกลับขั้ว: มี
• เวลาหน่วงเริ่มต้นทำงาน: น้อยกว่า 5 วินาที

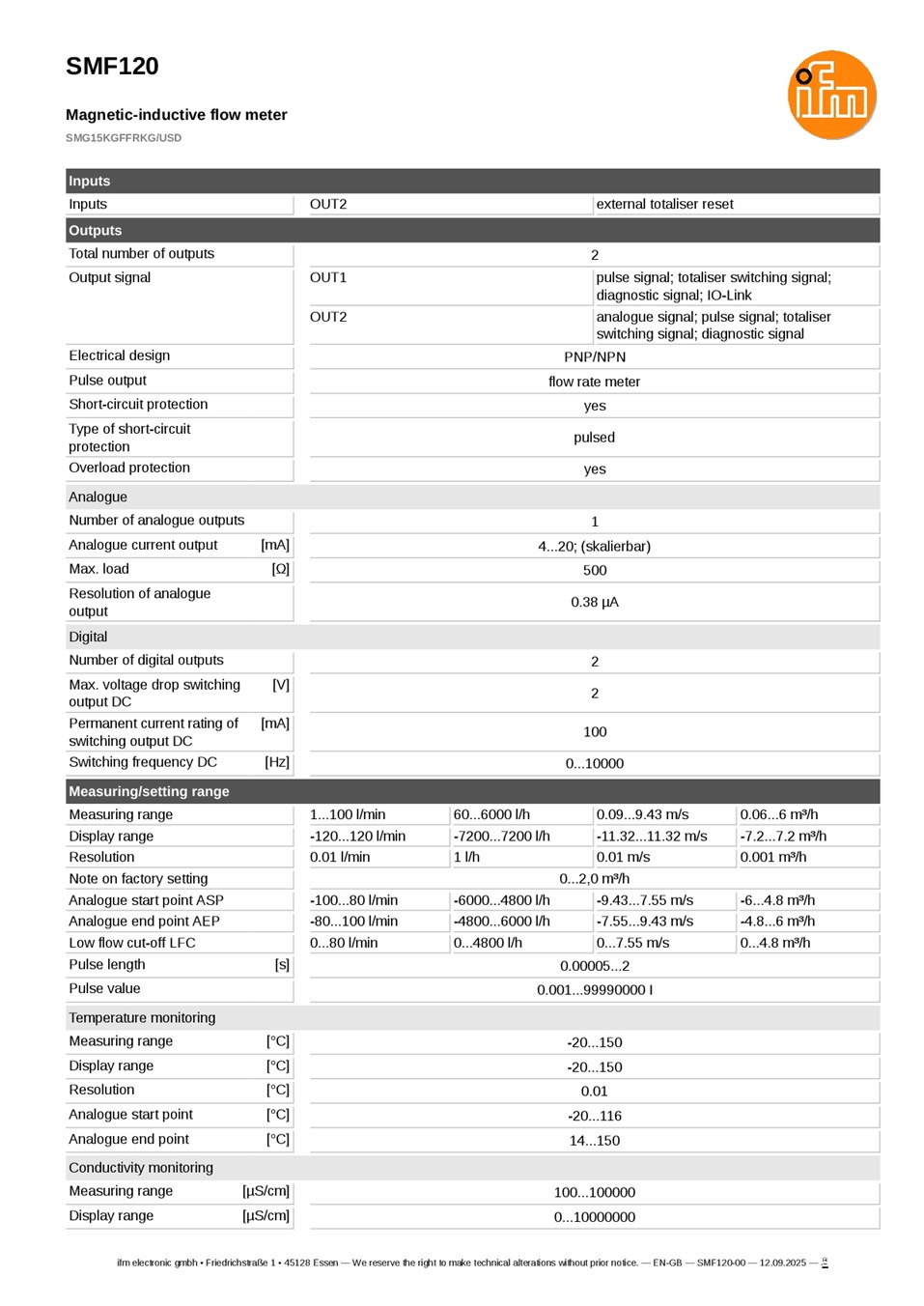

• จำนวนเอาต์พุต: 2 ช่อง
• รูปแบบเอาต์พุต: Switching Signal, Pulse Signal, Analog Signal, IO-Link
• ชนิดเอาต์พุตดิจิทัล: PNP/NPN ตั้งค่าได้
• OUT1: Pulse Output, Totalizer Switching Signal, Diagnostic Signal หรือ IO-Link
• OUT2: Analog Output, Pulse Output, Totalizer Switching Signal หรือ Diagnostic Signal
• Analog Output: 4-20 mA ปรับสเกลได้
• จำนวน Analog Output: 1 ช่อง
• โหลดสูงสุดของ Analog Output: 500 Ω
• ความละเอียด Analog Output: 0.38 µA
• กระแสโหลดสูงสุดของ Switching Output: 100 mA
• ความถี่สวิตชิ่ง: 0-10000 Hz
• เวลาตอบสนองอัตราการไหล: น้อยกว่า 0.3 วินาที
• ช่วงตั้งค่า Damping: 0-5 วินาที
• เวลาตอบสนองอุณหภูมิ: น้อยกว่า 3 วินาที เมื่อความเร็วการไหลมากกว่า 0.5 m/s
• เวลาตอบสนองค่าการนำไฟฟ้า: น้อยกว่า 2 วินาที
• การสื่อสาร: IO-Link Version 1.1.3
• ความเร็ว IO-Link: COM3 (230.4 kBaud)
• มาตรฐานการสื่อสาร: IEC 61131-9

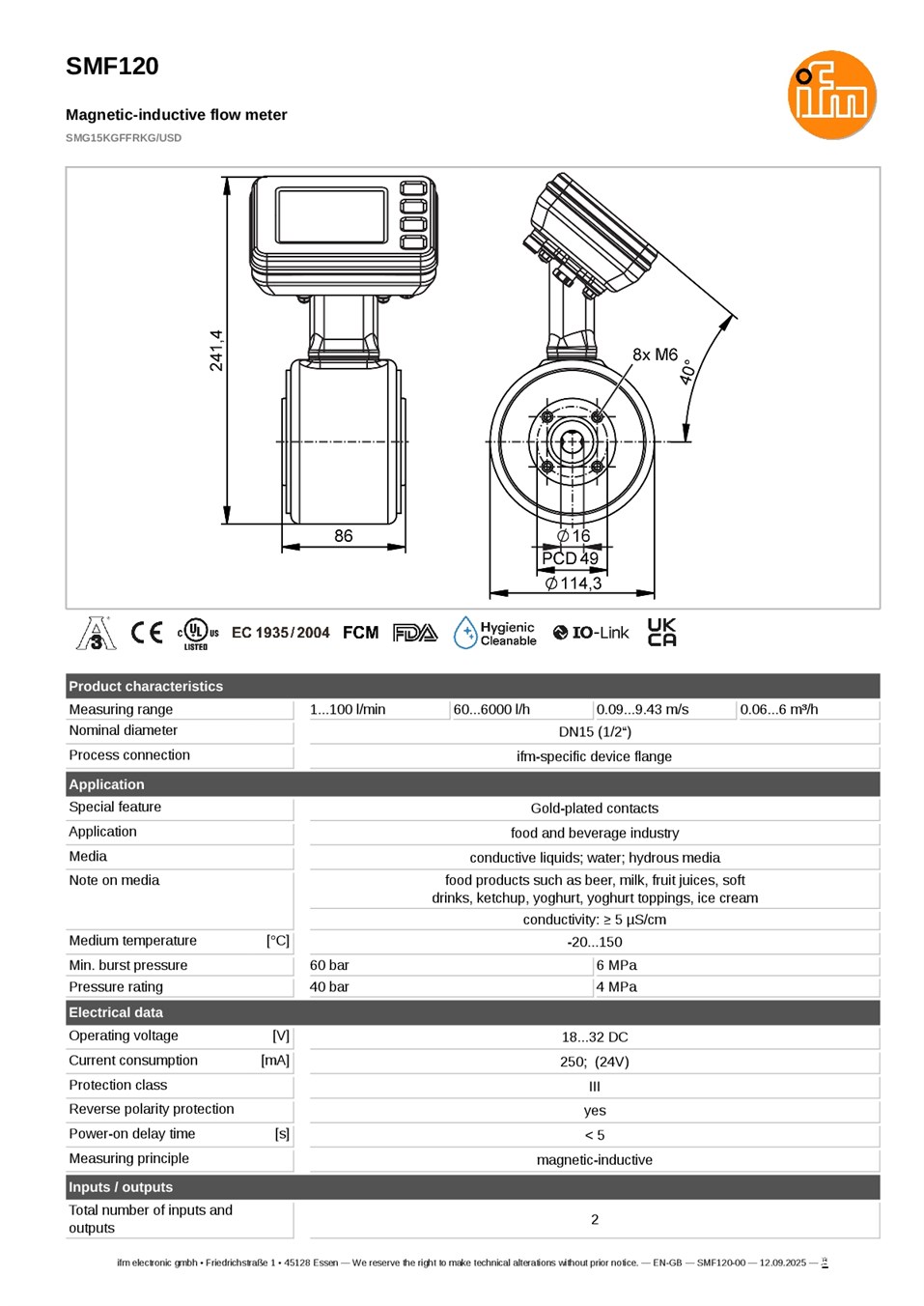

• Process Connection: ifm-Specific Device Flange
• ขนาดท่อภายใน: DN15 (1/2 Inch)
• วัสดุตัวเรือน: Stainless Steel 316L
• วัสดุหน้าแปลน: Stainless Steel 304
• วัสดุท่อวัด: PFA
• วัสดุอิเล็กโทรด: Stainless Steel 316L
• ระดับการป้องกัน: IP67 / IP69
• การเชื่อมต่อไฟฟ้า: M12 Connector

การใช้งาน

• ตรวจวัดอัตราการไหลของนมในกระบวนการผลิตผลิตภัณฑ์นม
• ตรวจสอบการไหลของเบียร์และเครื่องดื่มในกระบวนการผลิต
• วัดอัตราการไหลของน้ำผลไม้และเครื่องดื่มที่นำไฟฟ้าได้
• ตรวจสอบการไหลของโยเกิร์ตและผลิตภัณฑ์อาหารเหลว
• ตรวจวัดปริมาตรการไหลสะสมสำหรับกระบวนการจ่ายและเติมของเหลว
• ตรวจสอบอุณหภูมิและค่าการนำไฟฟ้าของของเหลวในกระบวนการผลิต
• ตรวจสอบการมีอยู่ของของเหลวและทิศทางการไหลภายในท่อ
• ใช้งานในระบบทำความสะอาด CIP ที่มีตัวกลางและเงื่อนไขการใช้งานเหมาะสม
• เชื่อมต่อกับ PLC ผ่าน Switching, Pulse หรือ Analog Output 4-20 mA
• ส่งข้อมูลการวัดและข้อมูลวิเคราะห์ผ่าน IO-Link ไปยังระบบ Automation

ข้อควรทราบ

• SMF120 เป็นเครื่องวัดอัตราการไหลแบบ Magnetic-Inductive ไม่ใช่ Vortex หรือ Thermal Flow Sensor
• ช่วงวัดอัตราการไหลของรุ่นนี้คือ 1-100 l/min
• เหมาะสำหรับของเหลวที่นำไฟฟ้าได้ โดยต้องมีค่าการนำไฟฟ้าอย่างน้อย 5 µS/cm
• ไม่เหมาะสำหรับของเหลวที่ไม่นำไฟฟ้า เช่น น้ำมันบางประเภท
• Process Connection เป็นหน้าแปลนเฉพาะของ ifm ไม่ใช่เกลียว G 1/2 โดยตรง
• ต้องเลือก Process Adapter และซีลที่เหมาะสมสำหรับการติดตั้ง
• OUT1 และ OUT2 สามารถกำหนดหน้าที่ได้หลายรูปแบบ แต่ไม่สามารถใช้งานทุกฟังก์ชันพร้อมกันบนเอาต์พุตเดียวกัน
• Analog 4-20 mA มีจำนวน 1 ช่อง โดยต้องกำหนดค่าฟังก์ชันของ OUT2 ให้เหมาะสม
• ควรตรวจสอบการตั้งค่า PNP/NPN และการเชื่อมต่อกับ PLC ก่อนใช้งาน
• ค่าการนำไฟฟ้าขั้นต่ำที่รองรับการทำงานและช่วงการวัดค่าการนำไฟฟ้าเป็นคนละข้อกำหนด
• ควรตรวจสอบความเข้ากันได้ของตัวกลางกับวัสดุส่วนสัมผัสและซีลก่อนใช้งาน
• ควรติดตั้งตามทิศทางการไหลและระยะท่อตรงที่กำหนดในคู่มือของผู้ผลิต
• การใช้งานในอุตสาหกรรมอาหารและเครื่องดื่มต้องเลือกอุปกรณ์ประกอบให้เหมาะกับข้อกำหนดด้านสุขอนามัยของกระบวนการผลิต
