SM9500 \ Flow sensor \ Range 300 l/min \ PNP/NPN NO/NC \ 4...20 \ DN50 \ 0...10 \ Rc 1 1/2 internal thread

รายละเอียด SM9500 Magnetic-Inductive Flow Meter – เซนเซอร์วัดอัตราการไหล ifm

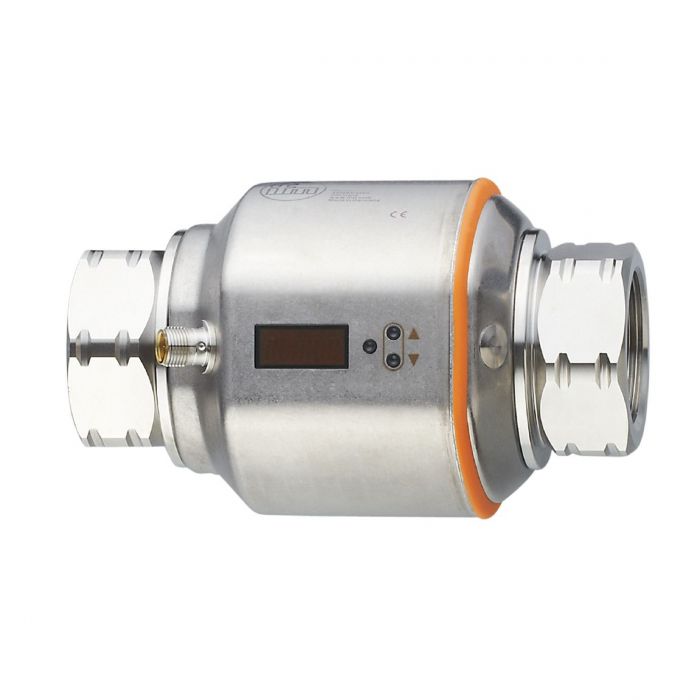

SM9500 จาก ifm electronic เป็นเครื่องวัดอัตราการไหลแบบแม่เหล็กไฟฟ้า (Magnetic-Inductive Flow Meter) สำหรับตรวจวัดของเหลวที่นำไฟฟ้าได้ เช่น น้ำและของเหลวที่มีน้ำเป็นส่วนประกอบ มีช่วงวัดอัตราการไหล 5-300 ลิตรต่อนาที หรือ 0.3-18 ลูกบาศก์เมตรต่อชั่วโมง ใช้ข้อต่อเกลียวใน Rc 1 1/2 ขนาด DN40 สามารถตรวจวัดอัตราการไหล อุณหภูมิ และปริมาตรการไหลสะสม (Totalizer) พร้อมฟังก์ชัน Empty Pipe Detection สำหรับตรวจสอบสภาวะท่อว่าง รองรับ Switching Output แบบ PNP/NPN, Analog 4-20 mA หรือ 0-10 V, Pulse Output, Frequency Output และการสื่อสาร IO-Link เหมาะสำหรับระบบน้ำหล่อเย็น ระบบหมุนเวียนน้ำ และการควบคุมกระบวนการผลิตในโรงงานอุตสาหกรรม

คุณสมบัติเด่น

• ใช้เทคโนโลยี Magnetic-Inductive สำหรับตรวจวัดอัตราการไหลของของเหลวที่นำไฟฟ้าได้
• ช่วงวัดอัตราการไหล 5-300 l/min หรือ 0.3-18 m³/h
• ข้อต่อกระบวนการแบบเกลียวใน Rc 1 1/2 ขนาด DN40
• ตรวจวัดอัตราการไหลและอุณหภูมิของตัวกลางได้ในอุปกรณ์เดียว
• รองรับ Totalizer สำหรับติดตามปริมาตรการไหลสะสม
• รองรับ Preset Counter สำหรับส่งสัญญาณเมื่อปริมาตรสะสมถึงค่าที่กำหนด
• มีฟังก์ชัน Empty Pipe Detection สำหรับตรวจสอบสภาวะท่อว่าง
• รองรับ Switching Output แบบ PNP/NPN สามารถตั้งค่า Normally Open (NO) หรือ Normally Closed (NC) ได้
• รองรับ Analog Current Output 4-20 mA และ Analog Voltage Output 0-10 V โดยเลือกใช้งานตามการตั้งค่า
• รองรับ Pulse Output สำหรับส่งสัญญาณตามปริมาตรการไหลสะสม
• รองรับ Frequency Output ช่วงความถี่ 0.1-10000 Hz
• รองรับ IO-Link Version 1.1 ความเร็ว COM2 (38.4 kBaud)
• ตั้งค่าจุดสวิตชิ่งแบบ Hysteresis และ Window ได้
• สามารถตั้งค่าพารามิเตอร์ผ่านปุ่มบนอุปกรณ์หรือผ่าน IO-Link
• มีหน้าจอ Alphanumeric Display 4 หลัก พร้อมไฟ LED แสดงหน่วยวัดและสถานะเอาต์พุต
• ใช้กับของเหลวที่มีค่าการนำไฟฟ้าไม่น้อยกว่า 20 µS/cm
• รองรับอุณหภูมิของตัวกลาง -10 ถึง +90°C
• รองรับความดันใช้งานสูงสุด 16 bar
• ไม่มีชิ้นส่วนกลไกหมุนภายในชุดตรวจวัด ช่วยลดการสึกหรอจากชิ้นส่วนเคลื่อนที่
• เหมาะสำหรับการติดตั้งในระบบท่ออุตสาหกรรมขนาด DN40

ข้อมูลทางเทคนิค

• ยี่ห้อ: ifm electronic
• รุ่น: SM9500
• รหัสผลิตภัณฑ์: SMK32XGXFRKG/US-100
• ประเภท: Magnetic-Inductive Flow Meter / Flow Sensor
• หลักการวัด: Magnetic-Inductive
• ตัวกลางที่รองรับ: Conductive Liquids, Water, Hydrous Media
• ค่าการนำไฟฟ้าขั้นต่ำของตัวกลาง: ≥ 20 µS/cm
• ความหนืดของตัวกลาง: น้อยกว่า 70 mm²/s ที่ 40°C
• ช่วงวัดอัตราการไหล: 5-300 l/min
• ช่วงวัดอัตราการไหล: 0.3-18 m³/h
• ช่วงแสดงผลอัตราการไหล: -360 ถึง +360 l/min
• ช่วงแสดงผลอัตราการไหล: -21.6 ถึง +21.6 m³/h
• ความละเอียดอัตราการไหล: 0.5 l/min หรือ 0.02 m³/h
• ความแม่นยำอัตราการไหล: ±(0.8% ของค่าที่วัดได้ + 0.5% ของค่าสิ้นสุดช่วงวัด)
• ความสามารถในการวัดซ้ำ: ±0.2% ของค่าสิ้นสุดช่วงวัด
• Measuring Dynamics: 1:60
• ช่วงตั้งค่า Set Point (Flow): 6.5-300 l/min
• ช่วงตั้งค่า Reset Point (Flow): 5-298.5 l/min
• ช่วงตั้งค่า Analog Start Point (Flow): 0-240 l/min
• ช่วงตั้งค่า Analog End Point (Flow): 60-300 l/min
• Low Flow Cut-Off: น้อยกว่า 15 l/min
• ช่วงความถี่เอาต์พุต: 0.1-10000 Hz
• ช่วงตั้งค่า Pulse Value: 0.0001-300000 m³
• ช่วงตั้งค่า Pulse Length: 0.016-2 วินาที
• ช่วงวัดอุณหภูมิ: -20 ถึง +80°C
• ช่วงแสดงผลอุณหภูมิ: -40 ถึง +100°C
• ความละเอียดอุณหภูมิ: 0.2°C
• ช่วงตั้งค่า Set Point (Temperature): -19.2 ถึง +80°C
• ช่วงตั้งค่า Reset Point (Temperature): -19.6 ถึง +79.6°C
• ช่วงตั้งค่า Analog Start Point (Temperature): -20 ถึง +60°C
• ช่วงตั้งค่า Analog End Point (Temperature): 0 ถึง +80°C
• ความแม่นยำอุณหภูมิ: ±1 K ที่อุณหภูมิ 25°C และอัตราการไหลมากกว่า 15 l/min
• เวลาตอบสนองอุณหภูมิ T09: 3 วินาที เมื่ออัตราการไหลมากกว่า 15 l/min
• อุณหภูมิของตัวกลาง: -10 ถึง +90°C
• ความดันใช้งานสูงสุด: 16 bar (1.6 MPa)
• MAWP สำหรับการใช้งานตาม CRN: 8.9 bar (0.89 MPa)
• แรงดันไฟเลี้ยง: 18-32 VDC (SELV/PELV)
• กระแสไฟฟ้าที่ใช้: น้อยกว่า 150 mA
• Protection Class: III
• ระบบป้องกันการต่อกลับขั้ว: มี
• ระบบป้องกันการลัดวงจรและโหลดเกิน: มี
• เวลาหน่วงเริ่มต้นทำงาน: 5 วินาที
• จำนวนเอาต์พุตทางกายภาพ: 2 ช่อง
• รูปแบบเอาต์พุต: Switching Signal, Analog Signal, Pulse Signal, Frequency Signal และ IO-Link ตามการตั้งค่า
• ชนิดเอาต์พุตดิจิทัล: PNP/NPN ตั้งค่าได้
• จำนวน Switching Output: สูงสุด 2 ช่อง
• ฟังก์ชัน Switching: Normally Open / Normally Closed ตั้งค่าได้
• กระแสโหลดสูงสุดของ Switching Output: 250 mA ต่อช่อง
• แรงดันตกคร่อมสูงสุดของ Switching Output: 2 V
• จำนวน Analog Output: 1 ช่อง
• Analog Current Output: 4-20 mA ปรับสเกลได้
• โหลดสูงสุดของ Analog Current Output: 500 Ω
• Analog Voltage Output: 0-10 V ปรับสเกลได้
• ความต้านทานโหลดขั้นต่ำของ Analog Voltage Output: 2000 Ω
• OUT1: Switching Output, Pulse Output, Frequency Output หรือ IO-Link ตามการตั้งค่า
• OUT2: Switching Output, Analog Output หรือ Counter Reset Input ตามการตั้งค่า
• ฟังก์ชัน Totalizer: รองรับ
• ฟังก์ชัน Preset Counter: รองรับ
• ฟังก์ชัน Counter Reset Input: รองรับ
• ฟังก์ชัน Empty Pipe Detection: รองรับ
• เวลาตอบสนองอัตราการไหล: 0.35 วินาที เมื่อ Damping เท่ากับ 0
• ช่วงตั้งค่า Damping: 0-5 วินาที
• ช่วงตั้งค่า Switching Delay: 0-50 วินาที
• การสื่อสาร: IO-Link Version 1.1
• ความเร็ว IO-Link: COM2 (38.4 kBaud)
• มาตรฐานการสื่อสาร: IEC 61131-9
• Process Connection: Rc 1 1/2 Internal Thread
• ขนาดข้อต่อ: DN40
• ระยะท่อตรงก่อนเซนเซอร์: 3 x DN
• ระยะท่อตรงหลังเซนเซอร์: 1 x DN
• รูปแบบตัวเรือน: Rectangular Housing
• วัสดุตัวเรือน: Stainless Steel 316L, Stainless Steel 316Ti, PEI, FKM, PBT-GF20 และ TPE-U
• วัสดุส่วนสัมผัสตัวกลาง: Stainless Steel 316L, Stainless Steel 316Ti, PEEK และ EPDM
• ขนาดตัวเครื่อง: 170 x 103 x 117 mm
• น้ำหนัก: ประมาณ 2751 g
• หน้าจอแสดงผล: Alphanumeric Display 4 หลัก
• ไฟแสดงหน่วยวัด: LED สีเขียว 6 ดวง
• ไฟแสดงสถานะ Switching: LED สีเหลือง 2 ดวง
• การเชื่อมต่อไฟฟ้า: M12 Connector, 4-pin, A-coded, Gold-Plated Contacts

การใช้งาน

• ตรวจวัดอัตราการไหลของน้ำในระบบหล่อเย็นเครื่องจักรอุตสาหกรรม
• ตรวจสอบอัตราการไหลในระบบหมุนเวียนน้ำและระบบจ่ายน้ำภายในโรงงาน
• ตรวจวัดอัตราการไหลของของเหลวที่นำไฟฟ้าได้ในกระบวนการผลิต
• ตรวจสอบอัตราการไหลและอุณหภูมิของตัวกลางในระบบควบคุมอัตโนมัติ
• ติดตามปริมาตรการไหลสะสมในระบบจ่ายและเติมของเหลว
• ใช้ Preset Counter สำหรับควบคุมหรือแจ้งเตือนเมื่อปริมาตรสะสมถึงค่าที่กำหนด
• ตรวจสอบสภาวะท่อว่างด้วยฟังก์ชัน Empty Pipe Detection
• เชื่อมต่อ PLC ผ่าน Switching Output หรือ Analog 4-20 mA / 0-10 V
• ส่งสัญญาณ Pulse หรือ Frequency ไปยังระบบควบคุมที่รองรับ
• เชื่อมต่อ IO-Link Master เพื่ออ่านค่าการวัดและตั้งค่าพารามิเตอร์

ข้อควรทราบ

• SM9500 เป็นเครื่องวัดอัตราการไหลแบบ Magnetic-Inductive ไม่ใช่ Thermal หรือ Vortex Flow Sensor
• ช่วงวัดอัตราการไหลคือ 5-300 l/min หรือ 0.3-18 m³/h
• ข้อต่อกระบวนการเป็นเกลียวใน Rc 1 1/2 ขนาด DN40 ไม่ใช่เกลียวนอก G 1 1/2 หรือเกลียว NPT
• ต้องเลือกข้อต่อที่รองรับมาตรฐานเกลียว Rc 1 1/2 ให้ถูกต้องก่อนติดตั้ง
• ใช้กับของเหลวที่นำไฟฟ้าได้ โดยมีค่าการนำไฟฟ้าไม่น้อยกว่า 20 µS/cm
• ไม่เหมาะกับของเหลวที่ไม่นำไฟฟ้า เช่น น้ำมันบางประเภท
• ช่วงวัดอุณหภูมิ -20 ถึง +80°C แตกต่างจากช่วงอุณหภูมิของตัวกลางที่รองรับ -10 ถึง +90°C
• แรงดันไฟเลี้ยงของรุ่นนี้คือ 18-32 VDC
• รองรับ Analog Output แบบ 4-20 mA หรือ 0-10 V โดยเลือกใช้งานตามการตั้งค่า
• OUT1 และ OUT2 สามารถกำหนดฟังก์ชันได้หลายรูปแบบ แต่ไม่สามารถใช้งานทุกฟังก์ชันพร้อมกันบนช่องเดียวกัน
• รองรับฟังก์ชัน Empty Pipe Detection สำหรับตรวจสอบสภาวะท่อว่าง
• รองรับ IO-Link Version 1.1 ความเร็ว COM2
• ควรรักษาระยะท่อตรงก่อนเซนเซอร์ 3 x DN และหลังเซนเซอร์ 1 x DN
• ควรติดตั้งในตำแหน่งที่ท่อวัดมีของเหลวเต็มและลดโอกาสเกิดฟองอากาศ
• วัสดุส่วนสัมผัสตัวกลางประกอบด้วย Stainless Steel 316L, Stainless Steel 316Ti, PEEK และ EPDM ควรตรวจสอบความเข้ากันได้กับของเหลวก่อนใช้งาน
• ค่าความแม่นยำอ้างอิงเงื่อนไขมาตรฐานของผู้ผลิต และอาจเปลี่ยนแปลงตามสภาวะการใช้งานจริง
