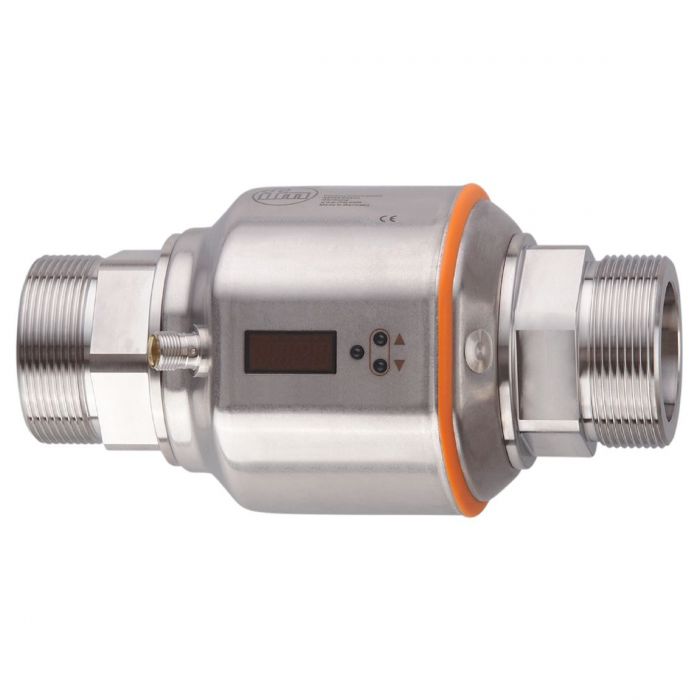

SM9004 \ Flow sensor \ Range 300 l/min \ 4...20 \ DN50 \ G 2 external thread flat seal

รายละเอียด SM9004 Magnetic-Inductive Flow Meter – เซนเซอร์วัดอัตราการไหล ifm

SM9004 จาก ifm electronic เป็นเครื่องวัดอัตราการไหลแบบแม่เหล็กไฟฟ้า (Magnetic-Inductive Flow Meter) สำหรับตรวจวัดอัตราการไหลของของเหลวที่นำไฟฟ้าได้ เช่น น้ำและของเหลวที่มีน้ำเป็นส่วนประกอบ มีช่วงวัดอัตราการไหล 5-300 ลิตรต่อนาที หรือ 0.3-18 ลูกบาศก์เมตรต่อชั่วโมง ใช้ข้อต่อเกลียวนอก G 2 ขนาด DN50 พร้อม Flat Seal สามารถตรวจวัดอัตราการไหลและอุณหภูมิของตัวกลางได้ในอุปกรณ์เดียว มีเอาต์พุตอนาล็อก 4-20 mA จำนวน 2 ช่อง สำหรับส่งข้อมูลอุณหภูมิและอัตราการไหลแยกกันไปยัง PLC หรือระบบควบคุม พร้อมฟังก์ชันตรวจจับท่อว่าง (Empty Pipe Detection) เหมาะสำหรับระบบน้ำหล่อเย็น ระบบหมุนเวียนน้ำ และระบบตรวจสอบกระบวนการผลิตในโรงงานอุตสาหกรรม

คุณสมบัติเด่น

• ใช้เทคโนโลยี Magnetic-Inductive สำหรับตรวจวัดอัตราการไหลของของเหลวที่นำไฟฟ้าได้
• ช่วงวัดอัตราการไหล 5-300 l/min หรือ 0.3-18 m³/h
• ข้อต่อกระบวนการแบบเกลียวนอก G 2 ขนาด DN50 พร้อม Flat Seal
• ตรวจวัดอัตราการไหลและอุณหภูมิของตัวกลางได้ในอุปกรณ์เดียว
• มี Analog Current Output แบบ 4-20 mA จำนวน 2 ช่อง
• OUT1 ส่งสัญญาณ Analog สำหรับอุณหภูมิของตัวกลาง
• OUT2 ส่งสัญญาณ Analog สำหรับอัตราการไหลเชิงปริมาตร
• สามารถปรับช่วงสัญญาณ Analog ให้เหมาะกับระบบควบคุมได้
• มีฟังก์ชัน Empty Pipe Detection สำหรับตรวจสอบสภาวะท่อว่าง
• ความแม่นยำอัตราการไหล ±(0.8% ของค่าที่วัดได้ + 0.5% ของค่าสิ้นสุดช่วงวัด)
• ความสามารถในการวัดซ้ำ ±0.2% ของค่าสิ้นสุดช่วงวัด
• มีหน้าจอ Alphanumeric Display 4 หลัก สำหรับแสดงค่าการวัดและตั้งค่าพารามิเตอร์
• มีไฟ LED สีเขียว 6 ดวง สำหรับแสดงหน่วยวัด
• รองรับของเหลวที่มีค่าการนำไฟฟ้าไม่น้อยกว่า 20 µS/cm
• รองรับอุณหภูมิของตัวกลาง -10 ถึง +90°C
• รองรับความดันใช้งานสูงสุด 16 bar
• ใช้แรงดันไฟเลี้ยง 18-32 VDC
• ไม่มีชิ้นส่วนกลไกหมุนภายในชุดวัด ช่วยลดการสึกหรอจากชิ้นส่วนเคลื่อนที่
• ระดับการป้องกัน IP65 และ IP67 เหมาะสำหรับสภาพแวดล้อมอุตสาหกรรม
• เชื่อมต่อไฟฟ้าผ่านหัวต่อ M12 แบบ 4 ขา พร้อมหน้าสัมผัสเคลือบทอง

ข้อมูลทางเทคนิค

• ยี่ห้อ: ifm electronic
• รุ่น: SM9004
• รหัสผลิตภัณฑ์: SMR21XGX50KG/US
• ประเภท: Magnetic-Inductive Flow Meter / Flow Sensor
• หลักการวัด: Magnetic-Inductive
• การใช้งานหลัก: Industrial Flow Measurement
• ตัวกลางที่รองรับ: Conductive Liquids, Water, Hydrous Media
• ค่าการนำไฟฟ้าขั้นต่ำของตัวกลาง: ≥ 20 µS/cm
• ความหนืดของตัวกลาง: น้อยกว่า 70 mm²/s ที่ 40°C
• ช่วงวัดอัตราการไหล: 5-300 l/min
• ช่วงวัดอัตราการไหล: 0.3-18 m³/h
• ช่วงวัดอัตราการไหล: 1.3-79.3 gpm
• ช่วงวัดอัตราการไหล: 80-4755 gph
• ช่วงแสดงผลอัตราการไหล: -360 ถึง +360 l/min
• ช่วงแสดงผลอัตราการไหล: -21.6 ถึง +21.6 m³/h
• ความละเอียดอัตราการไหล: 0.5 l/min หรือ 0.02 m³/h
• ช่วงตั้งค่า Analog Start Point (Flow): 0-240 l/min
• ช่วงตั้งค่า Analog End Point (Flow): 60-300 l/min
• Low Flow Cut-Off: น้อยกว่า 15 l/min
• Measuring Dynamics: 1:60
• ความแม่นยำอัตราการไหล: ±(0.8% ของค่าที่วัดได้ + 0.5% ของค่าสิ้นสุดช่วงวัด)
• ความสามารถในการวัดซ้ำอัตราการไหล: ±0.2% ของค่าสิ้นสุดช่วงวัด
• ช่วงวัดอุณหภูมิ: -20 ถึง +80°C
• ช่วงแสดงผลอุณหภูมิ: -40 ถึง +100°C
• ความละเอียดอุณหภูมิ: 0.2°C
• ช่วงตั้งค่า Analog Start Point (Temperature): -20 ถึง +60°C
• ช่วงตั้งค่า Analog End Point (Temperature): 0 ถึง +80°C
• ความแม่นยำอุณหภูมิ: ±1 K ที่อุณหภูมิ 25°C และอัตราการไหลมากกว่า 15 l/min
• Temperature Drift: ±0.0333°C/K
• เวลาตอบสนองอุณหภูมิ T09: 3 วินาที เมื่ออัตราการไหลมากกว่า 15 l/min
• อุณหภูมิของตัวกลาง: -10 ถึง +90°C
• อุณหภูมิแวดล้อม: -10 ถึง +60°C
• อุณหภูมิในการจัดเก็บ: -25 ถึง +80°C
• ความดันใช้งานสูงสุด: 16 bar (1.6 MPa)
• MAWP สำหรับการใช้งานตาม CRN: 8.9 bar (0.89 MPa)
• แรงดันไฟเลี้ยง: 18-32 VDC (SELV/PELV)
• กระแสไฟฟ้าที่ใช้: น้อยกว่า 150 mA
• Protection Class: III
• ระบบป้องกันการต่อกลับขั้ว: มี
• เวลาหน่วงเริ่มต้นทำงาน: 5 วินาที
• จำนวนเอาต์พุตทั้งหมด: 2 ช่อง
• ประเภทเอาต์พุต: Analog Current Output
• จำนวน Analog Output: 2 ช่อง
• สัญญาณ Analog Current Output: 4-20 mA ปรับสเกลได้
• กระแสเอาต์พุตสูงสุดตามข้อกำหนด: 22 mA
• โหลดสูงสุดของ Analog Output: 500 Ω
• OUT1: Analog Output สำหรับอุณหภูมิ
• OUT2: Analog Output สำหรับอัตราการไหลเชิงปริมาตร
• เวลาตอบสนองอัตราการไหล: 0.35 วินาที เมื่อ Damping เท่ากับ 0
• ช่วงตั้งค่า Damping: 0-5 วินาที
• ฟังก์ชัน Empty Pipe Detection: รองรับ
• สามารถปิดการแสดงผลบนหน้าจอได้
• Process Connection: G 2 External Thread, DN50, Flat Seal
• การติดตั้งกับท่อ: ใช้ Process Adapter ที่เหมาะสม
• ระยะท่อตรงก่อนเซนเซอร์: 3 x DN
• ระยะท่อตรงหลังเซนเซอร์: 1 x DN
• รูปแบบตัวเรือน: Rectangular Housing
• วัสดุตัวเรือน: Stainless Steel 316L, Stainless Steel 316Ti, PEI, FKM, PBT-GF20 และ TPE-U
• วัสดุส่วนสัมผัสตัวกลาง: Stainless Steel 316L, Stainless Steel 316Ti, PEEK, FKM และ NBR Reinforced Fibre Flat Seal
• ขนาดตัวเครื่อง: 200 x 103 x 117 mm
• น้ำหนัก: ประมาณ 3050 g
• หน้าจอแสดงผล: Alphanumeric Display 4 หลัก
• ไฟแสดงหน่วยวัด: LED สีเขียว 6 ดวง
• ไฟแสดงฟังก์ชัน: LED สีเหลือง 1 ดวง สำหรับตัวคูณ 10³
• หน่วยแสดงผลที่รองรับ: l/min, m³/h, gpm, gph, °C และ °F
• ระดับการป้องกัน: IP65 / IP67
• มาตรฐาน EMC: DIN EN 60947-5-9
• ความทนต่อแรงกระแทก: 20 g (11 ms)
• ความทนต่อการสั่นสะเทือน: 5 g (10-2000 Hz)
• การเชื่อมต่อไฟฟ้า: M12 Connector, 4-pin, A-coded, Gold-Plated Contacts
• Pin 1 (BN): L+ – แรงดันไฟเลี้ยง
• Pin 2 (WH): OUT2 – Analog 4-20 mA สำหรับอัตราการไหล
• Pin 3 (BU): L- – ขั้วลบไฟเลี้ยง
• Pin 4 (BK): OUT1 – Analog 4-20 mA สำหรับอุณหภูมิ

การใช้งาน

• ตรวจวัดอัตราการไหลของน้ำในระบบหล่อเย็นเครื่องจักรอุตสาหกรรม
• ตรวจสอบการไหลของน้ำในระบบหมุนเวียนและระบบจ่ายน้ำภายในโรงงาน
• ตรวจวัดอัตราการไหลและอุณหภูมิของของเหลวที่นำไฟฟ้าได้ในกระบวนการผลิต
• ส่งสัญญาณ Analog 4-20 mA ของอุณหภูมิไปยัง PLC หรือระบบควบคุม
• ส่งสัญญาณ Analog 4-20 mA ของอัตราการไหลไปยัง PLC หรือระบบควบคุม
• ตรวจสอบสภาวะท่อว่างด้วยฟังก์ชัน Empty Pipe Detection
• ใช้งานกับเครื่องจักรที่ต้องการตรวจสอบอัตราการไหลและอุณหภูมิพร้อมกัน
• ติดตามประสิทธิภาพของระบบหล่อเย็นและระบบหมุนเวียนของเหลว

ข้อควรทราบ

• SM9004 เป็นเครื่องวัดอัตราการไหลแบบ Magnetic-Inductive ไม่ใช่ Thermal หรือ Vortex Flow Sensor
• ช่วงวัดอัตราการไหลคือ 5-300 l/min หรือ 0.3-18 m³/h
• ข้อต่อเป็นเกลียวนอก G 2 ขนาด DN50 พร้อม Flat Seal ไม่ใช่เกลียวใน Rc 2 หรือ NPT 2 นิ้ว
• รุ่นนี้มี Analog Output 4-20 mA จำนวน 2 ช่อง โดย OUT1 ส่งค่าอุณหภูมิ และ OUT2 ส่งค่าอัตราการไหล
• ไม่ควรนำข้อมูลเอาต์พุตของรุ่น SM9000 หรือรุ่นอื่นที่มี Switching Output มาใช้กับ SM9004
• Datasheet ระบุเฉพาะ Analog Output 2 ช่อง ไม่ได้ระบุ Switching Output, Pulse Output, Frequency Output หรือ IO-Link
• แรงดันไฟเลี้ยงของรุ่นนี้คือ 18-32 VDC
• ของเหลวต้องมีค่าการนำไฟฟ้าไม่น้อยกว่า 20 µS/cm
• ไม่เหมาะสำหรับของเหลวที่ไม่นำไฟฟ้า เช่น น้ำมันบางประเภท
• ช่วงวัดอุณหภูมิ -20 ถึง +80°C แตกต่างจากช่วงอุณหภูมิของตัวกลางที่รองรับ -10 ถึง +90°C
• ความแม่นยำอุณหภูมิ ±1 K อ้างอิงที่ 25°C และอัตราการไหลมากกว่า 15 l/min
• ควรตรวจสอบว่า PLC รองรับ Analog Input แบบ 4-20 mA จำนวน 2 ช่อง
• ควรเลือก Process Adapter และซีลที่รองรับเกลียวนอก G 2 แบบ Flat Seal
• ควรรักษาระยะท่อตรงก่อนเซนเซอร์ 3 x DN และหลังเซนเซอร์ 1 x DN ตาม Datasheet
• ควรติดตั้งในตำแหน่งที่มีของเหลวเต็มท่อและลดโอกาสเกิดฟองอากาศ เพื่อให้การวัดมีความถูกต้อง
• ควรตรวจสอบความเข้ากันได้ของของเหลวกับวัสดุ Stainless Steel 316L, Stainless Steel 316Ti, PEEK, FKM และ NBR Reinforced Fibre ก่อนใช้งาน
• ค่าความแม่นยำอ้างอิงเงื่อนไขมาตรฐานของผู้ผลิต และอาจเปลี่ยนแปลงตามสภาวะการใช้งานจริง
