SM8604 \ Flow sensor \ Range 100 l/min \ 4...20 \ DN25 \ 1" NPT internal thread

รายละเอียด SM8604 Magnetic-Inductive Flow Meter – เซนเซอร์วัดอัตราการไหล ifm

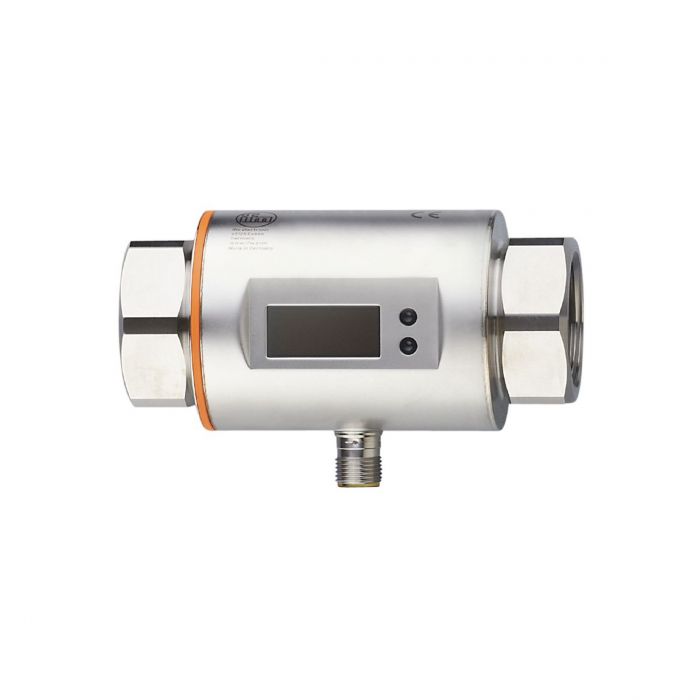

SM8604 จาก ifm electronic เป็นเครื่องวัดอัตราการไหลแบบแม่เหล็กไฟฟ้า (Magnetic-Inductive Flow Meter) สำหรับตรวจวัดอัตราการไหลของของเหลวที่นำไฟฟ้าได้ เช่น น้ำและของเหลวที่มีน้ำเป็นส่วนประกอบ มีช่วงวัดอัตราการไหล 0.2-100 ลิตรต่อนาที หรือเทียบเท่า 0.012-6 ลูกบาศก์เมตรต่อชั่วโมง ใช้ข้อต่อเกลียวใน NPT 1 นิ้ว ขนาด DN25 สามารถวัดอัตราการไหลและอุณหภูมิของตัวกลางได้ในอุปกรณ์เดียว จุดเด่นคือมีเอาต์พุตอนาล็อก 4-20 mA จำนวน 2 ช่อง สำหรับส่งข้อมูลอุณหภูมิและอัตราการไหลแยกกันไปยัง PLC หรือระบบควบคุม เหมาะสำหรับระบบน้ำหล่อเย็น ระบบหมุนเวียนน้ำ และการตรวจสอบกระบวนการผลิตในโรงงานอุตสาหกรรม

คุณสมบัติเด่น

• ใช้เทคโนโลยี Magnetic-Inductive สำหรับตรวจวัดอัตราการไหลของของเหลวที่นำไฟฟ้าได้
• ช่วงวัดอัตราการไหล 0.2-100 l/min หรือ 0.012-6 m³/h
• ข้อต่อกระบวนการแบบเกลียวใน NPT 1 นิ้ว ขนาด DN25
• ตรวจวัดอัตราการไหลและอุณหภูมิของตัวกลางได้ในอุปกรณ์เดียว
• มี Analog Current Output แบบ 4-20 mA จำนวน 2 ช่อง
• OUT1 สำหรับส่งสัญญาณ Analog ของอุณหภูมิ
• OUT2 สำหรับส่งสัญญาณ Analog ของอัตราการไหล
• สามารถปรับช่วงสัญญาณ Analog ให้เหมาะสมกับระบบควบคุมได้
• ความแม่นยำอัตราการไหล ±(2% ของค่าที่วัดได้ + 0.5% ของค่าสิ้นสุดช่วงวัด)
• ความสามารถในการวัดซ้ำ ±0.2% ของค่าสิ้นสุดช่วงวัด
• มีหน้าจอ Alphanumeric Display 4 หลัก สำหรับแสดงค่าการวัดและตั้งค่าพารามิเตอร์
• มีไฟ LED สีเขียว 6 ดวง สำหรับแสดงหน่วยวัด
• รองรับของเหลวที่มีค่าการนำไฟฟ้าไม่น้อยกว่า 20 µS/cm
• รองรับอุณหภูมิของตัวกลาง -10 ถึง +70°C
• รองรับความดันใช้งานสูงสุด 16 bar
• ใช้แรงดันไฟเลี้ยง 20-30 VDC
• ไม่มีชิ้นส่วนกลไกหมุนภายในชุดวัด ช่วยลดการสึกหรอจากชิ้นส่วนเคลื่อนที่
• ระดับการป้องกัน IP67 เหมาะสำหรับสภาพแวดล้อมอุตสาหกรรม
• เชื่อมต่อไฟฟ้าผ่านหัวต่อ M12 พร้อมหน้าสัมผัสเคลือบทอง

ข้อมูลทางเทคนิค

• ยี่ห้อ: ifm electronic
• รุ่น: SM8604
• รหัสผลิตภัณฑ์: SMN11GGX50KG/US-100
• ประเภท: Magnetic-Inductive Flow Meter / Flow Sensor
• หลักการวัด: Magnetic-Inductive
• ตัวกลางที่รองรับ: Conductive Liquids, Water, Hydrous Media
• ค่าการนำไฟฟ้าขั้นต่ำของตัวกลาง: ≥ 20 µS/cm
• ความหนืดของตัวกลาง: น้อยกว่า 70 mm²/s ที่ 40°C
• ช่วงวัดอัตราการไหล: 0.2-100 l/min
• ช่วงวัดอัตราการไหลเทียบเท่า: 0.012-6 m³/h
• ช่วงวัดอัตราการไหล: 0.1-26.4 gpm
• ช่วงแสดงผลอัตราการไหล: -120 ถึง +120 l/min
• ช่วงแสดงผลอัตราการไหล: -31.7 ถึง +31.7 gpm
• ความละเอียดอัตราการไหล: 0.1 l/min หรือ 0.05 gpm
• ช่วงตั้งค่า Analog Start Point (Flow): 0-80 l/min
• ช่วงตั้งค่า Analog End Point (Flow): 20-100 l/min
• ความละเอียดการตั้งค่า Analog Flow: 0.1 l/min
• ความแม่นยำอัตราการไหล: ±(2% ของค่าที่วัดได้ + 0.5% ของค่าสิ้นสุดช่วงวัด)
• ความสามารถในการวัดซ้ำอัตราการไหล: ±0.2% ของค่าสิ้นสุดช่วงวัด
• ช่วงวัดอุณหภูมิ: -20 ถึง +80°C
• ความละเอียดอุณหภูมิ: 0.2°C
• ช่วงตั้งค่า Analog Start Point (Temperature): -20 ถึง +60°C
• ช่วงตั้งค่า Analog End Point (Temperature): 0 ถึง +80°C
• ความละเอียดการตั้งค่า Analog Temperature: 0.2°C
• ความแม่นยำอุณหภูมิ: ±2.5 K เมื่ออัตราการไหลมากกว่า 1 l/min
• เวลาตอบสนองอุณหภูมิ T09: 20 วินาที เมื่ออัตราการไหลมากกว่า 1 l/min
• อุณหภูมิของตัวกลาง: -10 ถึง +70°C
• อุณหภูมิแวดล้อม: -10 ถึง +60°C
• อุณหภูมิในการจัดเก็บ: -25 ถึง +80°C
• ความดันใช้งานสูงสุด: 16 bar (1.6 MPa)
• MAWP สำหรับการใช้งานตาม CRN: 10.4 bar (1.04 MPa)
• แรงดันไฟเลี้ยง: 20-30 VDC (SELV/PELV)
• กระแสไฟฟ้าที่ใช้: 120 mA ที่ 24 VDC
• Protection Class: III
• ความต้านทานฉนวนขั้นต่ำ: 100 MΩ ที่ 500 VDC
• ระบบป้องกันการต่อกลับขั้ว: มี
• ระบบป้องกันโหลดเกิน: มี
• เวลาหน่วงเริ่มต้นทำงาน: 5 วินาที
• จำนวนเอาต์พุตทั้งหมด: 2 ช่อง
• ประเภทเอาต์พุต: Analog Current Output
• จำนวน Analog Output: 2 ช่อง
• สัญญาณ Analog Current Output: 4-20 mA ปรับสเกลได้
• โหลดสูงสุดของ Analog Output: 500 Ω
• OUT1: Analog Output สำหรับอุณหภูมิ
• OUT2: Analog Output สำหรับอัตราการไหลเชิงปริมาตร
• เวลาตอบสนองอัตราการไหล: 0.15 วินาที เมื่อ dAP = 0 (T19)
• ช่วงตั้งค่า Damping: 0-3 วินาที
• Process Connection: 1 Inch NPT Internal Thread
• ขนาดข้อต่อ: DN25
• ระยะท่อตรงก่อนเซนเซอร์: 3 x DN
• ระยะท่อตรงหลังเซนเซอร์: 1 x DN
• รูปแบบตัวเรือน: Cylindrical Housing
• วัสดุตัวเรือน: Stainless Steel 316L (1.4404), PBT-GF20, PC, FKM และ TPE
• วัสดุส่วนสัมผัสตัวกลาง: Stainless Steel 316L (1.4404), PEEK และ FKM
• ขนาดตัวเครื่อง: เส้นผ่านศูนย์กลาง 54 mm ความยาว 110 mm
• น้ำหนัก: ประมาณ 636.2 g
• หน้าจอแสดงผล: Alphanumeric Display 4 หลัก
• ไฟแสดงหน่วยวัด: LED สีเขียว 6 ดวง
• หน่วยแสดงผลที่รองรับ: l/min, m³/h, gpm, gph, °C และ °F
• ระดับการป้องกัน: IP67
• มาตรฐาน EMC: DIN EN 60947-5-9
• ความทนต่อแรงกระแทก: 20 g (11 ms)
• ความทนต่อการสั่นสะเทือน: 5 g (10-2000 Hz)
• การเชื่อมต่อไฟฟ้า: M12 Connector, 4-pin, A-coded, Gold-Plated Contacts
• Pin 1 (BN): L+ – แรงดันไฟเลี้ยง
• Pin 2 (WH): OUT2 – Analog 4-20 mA สำหรับอัตราการไหล
• Pin 3 (BU): L- – ขั้วลบไฟเลี้ยง
• Pin 4 (BK): OUT1 – Analog 4-20 mA สำหรับอุณหภูมิ

การใช้งาน

• ตรวจวัดอัตราการไหลของน้ำในระบบหล่อเย็นเครื่องจักรอุตสาหกรรม
• ตรวจสอบการไหลของน้ำในระบบหมุนเวียนและระบบจ่ายน้ำภายในโรงงาน
• ตรวจวัดอัตราการไหลและอุณหภูมิของของเหลวในกระบวนการผลิต
• ส่งสัญญาณ Analog 4-20 mA ของอุณหภูมิไปยัง PLC หรือระบบควบคุม
• ส่งสัญญาณ Analog 4-20 mA ของอัตราการไหลไปยัง PLC หรือระบบควบคุม
• ใช้งานกับเครื่องจักรอัตโนมัติที่ต้องการตรวจสอบอัตราการไหลและอุณหภูมิพร้อมกัน
• ใช้ติดตามประสิทธิภาพของระบบน้ำหล่อเย็นและระบบหมุนเวียนของเหลว

ข้อควรทราบ

• SM8604 เป็นเครื่องวัดอัตราการไหลแบบ Magnetic-Inductive ไม่ใช่ Thermal หรือ Vortex Flow Sensor
• ช่วงวัดอัตราการไหลคือ 0.2-100 l/min
• ข้อต่อเป็นเกลียวใน NPT 1 นิ้ว ขนาด DN25 ไม่ใช่เกลียว Rc 1 หรือเกลียวนอก G 1
• เกลียว NPT และ Rc เป็นมาตรฐานแตกต่างกัน ควรเลือกข้อต่อให้ถูกต้องก่อนติดตั้ง
• รุ่นนี้มี Analog Output 4-20 mA จำนวน 2 ช่อง โดย OUT1 ส่งค่าอุณหภูมิ และ OUT2 ส่งค่าอัตราการไหล
• ไม่ควรนำคุณสมบัติเอาต์พุตของ SM8601 มาใช้กับ SM8604 เนื่องจากมีรูปแบบเอาต์พุตต่างกัน
• Datasheet ระบุ Analog Output 2 ช่อง ไม่ได้ระบุ Switching Output, Pulse Output หรือ IO-Link สำหรับรุ่นนี้
• แรงดันไฟเลี้ยงของรุ่นนี้คือ 20-30 VDC ไม่ใช่ 18-30 VDC
• ใช้กับของเหลวที่มีค่าการนำไฟฟ้าไม่น้อยกว่า 20 µS/cm
• ไม่เหมาะสำหรับของเหลวที่ไม่นำไฟฟ้า เช่น น้ำมันบางประเภท
• ช่วงวัดอุณหภูมิ -20 ถึง +80°C แตกต่างจากช่วงอุณหภูมิของตัวกลางที่รองรับ -10 ถึง +70°C
• ควรตรวจสอบว่า PLC หรือระบบควบคุมรองรับ Analog Input แบบ 4-20 mA จำนวน 2 ช่อง
• ควรรักษาระยะท่อตรงก่อนเซนเซอร์ 3 x DN และหลังเซนเซอร์ 1 x DN ตาม Datasheet
• วัสดุส่วนสัมผัสตัวกลางประกอบด้วย Stainless Steel 316L, PEEK และ FKM ควรตรวจสอบความเข้ากันได้กับของเหลวก่อนใช้งาน
• ค่าความแม่นยำอ้างอิงเงื่อนไขมาตรฐานของผู้ผลิต และอาจเปลี่ยนแปลงตามสภาวะการใช้งานจริง
