SM8400 \ Flow sensor \ Range 100 l/min \ PNP/NPN NO/NC \ 4...20 \ DN25 \ 0...10 \ Rc 1 internal thread

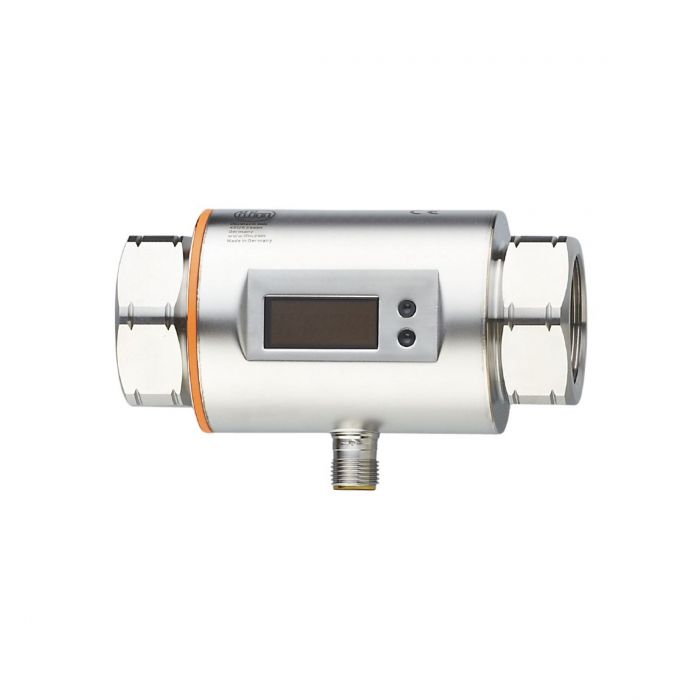

รายละเอียด SM8400 Magnetic-Inductive Flow Meter – เซนเซอร์วัดอัตราการไหล ifm

SM8400 จาก ifm electronic เป็นเครื่องวัดอัตราการไหลแบบแม่เหล็กไฟฟ้า (Magnetic-Inductive Flow Meter) สำหรับตรวจวัดอัตราการไหลของของเหลวที่นำไฟฟ้าได้ เช่น น้ำและของเหลวที่มีน้ำเป็นส่วนประกอบ มีช่วงวัดอัตราการไหล 0.2-100 ลิตรต่อนาที หรือ 0.01-6 ลูกบาศก์เมตรต่อชั่วโมง ใช้ข้อต่อเกลียวใน Rc 1 ขนาด DN25 สามารถตรวจวัดอัตราการไหลและอุณหภูมิของตัวกลาง พร้อมฟังก์ชันนับปริมาตรการไหลสะสม (Totalizer) และ Preset Counter รองรับ Switching Output แบบ PNP/NPN, Analog 4-20 mA หรือ 0-10 V, Pulse Output และการสื่อสาร IO-Link เหมาะสำหรับระบบน้ำหล่อเย็น ระบบหมุนเวียนน้ำ และการตรวจสอบกระบวนการผลิตในโรงงานอุตสาหกรรม

คุณสมบัติเด่น

• ใช้หลักการ Magnetic-Inductive สำหรับตรวจวัดอัตราการไหลของของเหลวที่นำไฟฟ้าได้
• ช่วงวัดอัตราการไหล 0.2-100 l/min หรือ 0.01-6 m³/h
• ข้อต่อกระบวนการแบบเกลียวใน Rc 1 ขนาด DN25
• ตรวจวัดอัตราการไหลและอุณหภูมิของตัวกลางได้ในอุปกรณ์เดียว
• รองรับฟังก์ชัน Totalizer สำหรับติดตามปริมาตรการไหลสะสม
• รองรับ Preset Counter สำหรับส่งสัญญาณเมื่อปริมาตรสะสมถึงค่าที่กำหนด
• รองรับ Switching Output แบบ PNP/NPN สามารถตั้งค่า Normally Open (NO) หรือ Normally Closed (NC) ได้
• รองรับ Analog Current Output 4-20 mA และ Analog Voltage Output 0-10 V โดยเลือกใช้งานตามการตั้งค่า
• รองรับ Pulse Output สำหรับส่งสัญญาณตามปริมาตรการไหลสะสม
• รองรับ IO-Link Version 1.1 ความเร็ว COM2 (38.4 kBaud)
• ตั้งค่าจุดสวิตชิ่งแบบ Hysteresis และ Window ได้
• สามารถปรับตั้งค่าพารามิเตอร์ผ่านตัวเครื่องหรือผ่าน IO-Link
• มีหน้าจอ Alphanumeric Display 4 หลัก พร้อมไฟ LED แสดงหน่วยวัดและสถานะเอาต์พุต
• ใช้กับของเหลวที่มีค่าการนำไฟฟ้าไม่น้อยกว่า 20 µS/cm
• รองรับอุณหภูมิของตัวกลาง -10 ถึง +70°C
• รองรับความดันใช้งานสูงสุด 16 bar
• ไม่มีชิ้นส่วนกลไกหมุนภายในชุดตรวจวัด ช่วยลดการสึกหรอจากชิ้นส่วนเคลื่อนที่
• ระดับการป้องกัน IP67 เหมาะสำหรับสภาพแวดล้อมอุตสาหกรรม

ข้อมูลทางเทคนิค

• ยี่ห้อ: ifm electronic
• รุ่น: SM8400
• รหัสผลิตภัณฑ์: SMK11GGXFRKG/US-100
• ประเภท: Magnetic-Inductive Flow Meter / Flow Sensor
• หลักการวัด: Magnetic-Inductive
• ตัวกลางที่รองรับ: Conductive Liquids, Water, Hydrous Media
• ค่าการนำไฟฟ้าขั้นต่ำของตัวกลาง: ≥ 20 µS/cm
• ความหนืดของตัวกลาง: น้อยกว่า 70 mm²/s ที่ 40°C
• ช่วงวัดอัตราการไหล: 0.2-100 l/min
• ช่วงวัดอัตราการไหล: 0.01-6 m³/h
• ช่วงแสดงผลอัตราการไหล: -120 ถึง +120 l/min
• ช่วงแสดงผลอัตราการไหล: -7.2 ถึง +7.2 m³/h
• ความละเอียดอัตราการไหล: 0.1 l/min หรือ 0.005 m³/h
• ความแม่นยำอัตราการไหล: ±(0.8% ของค่าที่วัดได้ + 0.5% ของค่าสิ้นสุดช่วงวัด)
• ความสามารถในการวัดซ้ำอัตราการไหล: ±0.2% ของค่าสิ้นสุดช่วงวัด
• ช่วงตั้งค่า Set Point (Flow): 0.7-100 l/min
• ช่วงตั้งค่า Reset Point (Flow): 0.2-99.5 l/min
• ช่วงตั้งค่า Analog Start Point (Flow): 0-80 l/min
• ช่วงตั้งค่า Analog End Point (Flow): 20-100 l/min
• ช่วงตั้งค่า Pulse Value: 0.00001-100000 m³
• ช่วงตั้งค่า Pulse Length: 0.0025-2 วินาที
• ช่วงวัดอุณหภูมิ: -20 ถึง +80°C
• ความละเอียดอุณหภูมิ: 0.2°C
• ความแม่นยำอุณหภูมิ: ±2.5 K เมื่ออัตราการไหลมากกว่า 5 l/min
• ช่วงตั้งค่า Set Point (Temperature): -19.2 ถึง +80°C
• ช่วงตั้งค่า Reset Point (Temperature): -19.6 ถึง +79.6°C
• ช่วงตั้งค่า Analog Start Point (Temperature): -20 ถึง +60°C
• ช่วงตั้งค่า Analog End Point (Temperature): 0 ถึง +80°C
• อุณหภูมิของตัวกลาง: -10 ถึง +70°C
• อุณหภูมิแวดล้อม: -10 ถึง +60°C
• อุณหภูมิในการจัดเก็บ: -25 ถึง +80°C
• ความดันใช้งานสูงสุด: 16 bar (1.6 MPa)
• MAWP สำหรับการใช้งานตาม CRN: 10.4 bar (1.04 MPa)
• แรงดันไฟเลี้ยง: 18-30 VDC (SELV/PELV)
• กระแสไฟฟ้าที่ใช้: 95 mA ที่ 24 VDC
• Protection Class: III
• ความต้านทานฉนวนขั้นต่ำ: 100 MΩ ที่ 500 VDC
• ระบบป้องกันการต่อกลับขั้ว: มี
• ระบบป้องกันการลัดวงจรและโหลดเกิน: มี
• เวลาหน่วงเริ่มต้นทำงาน: 5 วินาที
• จำนวนเอาต์พุตทางกายภาพ: 2 ช่อง
• รูปแบบเอาต์พุต: Switching Signal, Analog Signal, Pulse Signal และ IO-Link ตามการตั้งค่า
• ชนิดเอาต์พุตดิจิทัล: PNP/NPN ตั้งค่าได้
• จำนวน Switching Output: สูงสุด 2 ช่อง
• ฟังก์ชัน Switching: Normally Open / Normally Closed ตั้งค่าได้
• กระแสโหลดสูงสุดของ Switching Output: 200 mA
• แรงดันตกคร่อมสูงสุดของ Switching Output: 2 V
• จำนวน Analog Output: 1 ช่อง
• Analog Current Output: 4-20 mA ปรับสเกลได้
• โหลดสูงสุดของ Analog Current Output: 500 Ω
• Analog Voltage Output: 0-10 V ปรับสเกลได้
• ความต้านทานโหลดขั้นต่ำของ Analog Voltage Output: 2000 Ω
• OUT1: Switching Output, Pulse Output, Preset Counter Signal หรือ IO-Link ตามการตั้งค่า
• OUT2: Switching Output, Analog Output หรือ Counter Reset Input ตามการตั้งค่า
• ฟังก์ชัน Totalizer: รองรับ
• ฟังก์ชัน Preset Counter: รองรับ
• ฟังก์ชัน Counter Reset Input: รองรับ
• เวลาตอบสนองอัตราการไหล: 0.15 วินาที เมื่อ dAP = 0 (T19)
• ช่วงตั้งค่า Damping: 0-5 วินาที
• ช่วงตั้งค่า Switching Delay: 0-50 วินาที
• เวลาตอบสนองอุณหภูมิ T09: 20 วินาที เมื่ออัตราการไหลมากกว่า 5 l/min
• การสื่อสาร: IO-Link Version 1.1
• ความเร็ว IO-Link: COM2 (38.4 kBaud)
• มาตรฐานการสื่อสาร: IEC 61131-9
• IO-Link Profile: Smart Sensor SSP 0
• IO-Link SIO Mode: รองรับ
• IO-Link Master Port: Type A
• IO-Link Minimum Process Cycle Time: 5 ms
• IO-Link Device ID: 575
• Process Connection: Rc 1 Internal Thread
• ขนาดข้อต่อ: DN25
• ระยะท่อตรงก่อนเซนเซอร์: 3 x DN
• ระยะท่อตรงหลังเซนเซอร์: 1 x DN
• รูปแบบตัวเรือน: Cylindrical Housing
• วัสดุตัวเรือน: Stainless Steel 316L (1.4404), PBT-GF20, PC, FKM และ TPE
• วัสดุส่วนสัมผัสตัวกลาง: Stainless Steel 316L (1.4404), PEEK และ FKM
• ขนาดตัวเครื่อง: เส้นผ่านศูนย์กลาง 54 mm ความยาว 110 mm
• น้ำหนัก: ประมาณ 673.5 g
• หน้าจอแสดงผล: Alphanumeric Display 4 หลัก
• ไฟแสดงหน่วยวัด: LED สีเขียว 6 ดวง
• ไฟแสดงสถานะ Switching: LED สีเหลือง 2 ดวง
• ระดับการป้องกัน: IP67
• มาตรฐาน EMC: DIN EN 60947-5-9
• ความทนต่อแรงกระแทก: 20 g (11 ms)
• ความทนต่อการสั่นสะเทือน: 5 g (10-2000 Hz)
• การเชื่อมต่อไฟฟ้า: M12 Connector, 4-pin, A-coded, Gold-Plated Contacts
• Pin 1 (BN): L+ – แรงดันไฟเลี้ยง
• Pin 2 (WH): OUT2 – Switching / Analog / Counter Reset Input
• Pin 3 (BU): L- – ขั้วลบไฟเลี้ยง
• Pin 4 (BK): OUT1 – Switching / Pulse / Preset Counter / IO-Link

การใช้งาน

• ตรวจวัดอัตราการไหลของน้ำในระบบหล่อเย็นเครื่องจักรอุตสาหกรรม
• ตรวจสอบอัตราการไหลในระบบหมุนเวียนน้ำและระบบจ่ายน้ำภายในโรงงาน
• ตรวจวัดอัตราการไหลของของเหลวที่นำไฟฟ้าได้ในกระบวนการผลิต
• ตรวจสอบอัตราการไหลและอุณหภูมิของตัวกลางในระบบควบคุมอัตโนมัติ
• ติดตามปริมาตรการไหลสะสมในระบบจ่ายและเติมของเหลว
• ใช้ Preset Counter สำหรับส่งสัญญาณเมื่อปริมาตรสะสมถึงค่าที่กำหนด
• เชื่อมต่อ PLC ผ่าน Switching Output หรือ Analog 4-20 mA / 0-10 V
• ส่งสัญญาณ Pulse ไปยังระบบควบคุมสำหรับติดตามปริมาตรการไหลสะสม
• เชื่อมต่อ IO-Link Master เพื่ออ่านค่าการวัดและตั้งค่าพารามิเตอร์

ข้อควรทราบ

• SM8400 เป็นเครื่องวัดอัตราการไหลแบบ Magnetic-Inductive ไม่ใช่ Thermal หรือ Vortex Flow Sensor
• ช่วงวัดอัตราการไหลคือ 0.2-100 l/min หรือ 0.01-6 m³/h
• ข้อต่อกระบวนการเป็นเกลียวใน Rc 1 ขนาด DN25 ไม่ใช่เกลียวนอก G 1
• ต้องเลือกข้อต่อที่รองรับมาตรฐานเกลียว Rc 1 ให้ถูกต้องก่อนติดตั้ง
• ใช้กับของเหลวที่นำไฟฟ้าได้ โดยต้องมีค่าการนำไฟฟ้าไม่น้อยกว่า 20 µS/cm
• ไม่เหมาะสำหรับของเหลวที่ไม่นำไฟฟ้า เช่น น้ำมันบางประเภท
• ช่วงวัดอุณหภูมิ -20 ถึง +80°C แตกต่างจากช่วงอุณหภูมิของตัวกลางที่รองรับ -10 ถึง +70°C
• Analog Output สามารถเลือกใช้ 4-20 mA หรือ 0-10 V ได้ตามการตั้งค่า แต่ไม่สามารถใช้ทั้งสองรูปแบบพร้อมกันบนเอาต์พุตเดียวกัน
• OUT1 และ OUT2 สามารถตั้งค่าฟังก์ชันได้หลายรูปแบบ แต่ไม่สามารถเปิดใช้งานทุกฟังก์ชันพร้อมกันบนช่องเดียวกัน
• รองรับ IO-Link Version 1.1 ความเร็ว COM2 ไม่ใช่ COM3
• ควรรักษาระยะท่อตรงก่อนเซนเซอร์ 3 x DN และหลังเซนเซอร์ 1 x DN ตามข้อกำหนดของผู้ผลิต
• วัสดุส่วนสัมผัสตัวกลางประกอบด้วย Stainless Steel 316L, PEEK และ FKM ควรตรวจสอบความเข้ากันได้กับของเหลวก่อนใช้งาน
• ควรเลือกตำแหน่งติดตั้งที่ท่อวัดมีของเหลวเต็มและหลีกเลี่ยงการสะสมของฟองอากาศ
• ค่าความแม่นยำอ้างอิงเงื่อนไขมาตรฐานของผู้ผลิต และอาจเปลี่ยนแปลงตามสภาวะการใช้งานจริง
