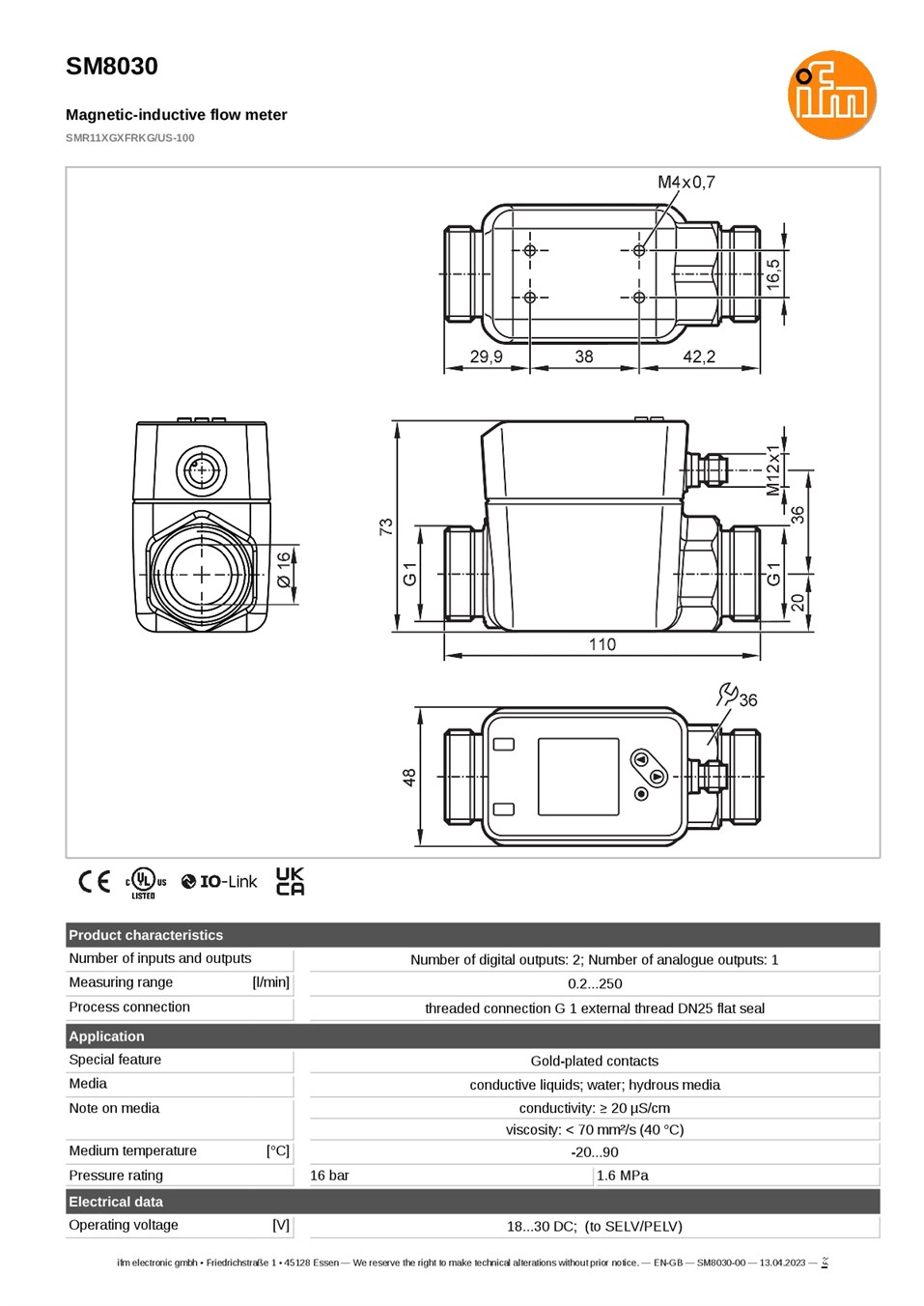

SM8030 \ Flow sensor \ Range 250 l/min \ PNP/NPN NO/NC \ 4...20 \ DN25 \ G 1 external thread flat seal

รายละเอียด SM8030 Magnetic-Inductive Flow Meter – เซนเซอร์วัดอัตราการไหล ifm

SM8030 จาก ifm electronic เป็นเครื่องวัดอัตราการไหลแบบแม่เหล็กไฟฟ้า (Magnetic-Inductive Flow Meter) สำหรับตรวจวัดของเหลวที่นำไฟฟ้าได้ เช่น น้ำและของเหลวที่มีน้ำเป็นส่วนประกอบ มีช่วงวัดอัตราการไหล 0.2-250 ลิตรต่อนาที หรือ 0.012-15 ลูกบาศก์เมตรต่อชั่วโมง ใช้ข้อต่อเกลียวนอก G 1 ขนาด DN25 พร้อมซีลแบบ Flat Seal สามารถตรวจวัดอัตราการไหล อุณหภูมิ และปริมาตรการไหลสะสม (Totalizer) รองรับ Switching Output แบบ PNP/NPN, Analog 4-20 mA, Pulse Output, Frequency Output และการสื่อสาร IO-Link พร้อมหน้าจอสีขนาด 1.44 นิ้ว เหมาะสำหรับระบบน้ำหล่อเย็น ระบบหมุนเวียนน้ำ และการควบคุมกระบวนการผลิตในโรงงานอุตสาหกรรม

คุณสมบัติเด่น

• ใช้หลักการ Magnetic-Inductive สำหรับตรวจวัดอัตราการไหลของของเหลวที่นำไฟฟ้าได้
• ช่วงวัดอัตราการไหล 0.2-250 l/min หรือ 0.012-15 m³/h
• ข้อต่อกระบวนการแบบเกลียวนอก G 1 ขนาด DN25 พร้อม Flat Seal
• ตรวจวัดอัตราการไหลและอุณหภูมิของตัวกลางได้ในอุปกรณ์เดียว
• รองรับฟังก์ชัน Totalizer สำหรับติดตามปริมาตรการไหลสะสม
• รองรับ Preset Counter สำหรับกำหนดค่าปริมาตรสะสมที่ต้องการตรวจสอบ
• รองรับ Switching Output แบบ PNP/NPN โดยตั้งค่า Normally Open (NO) หรือ Normally Closed (NC) ได้
• รองรับ Analog Current Output 4-20 mA พร้อมปรับช่วงสัญญาณได้
• รองรับ Pulse Output สำหรับส่งสัญญาณตามปริมาตรการไหลสะสม
• รองรับ Frequency Output สำหรับส่งสัญญาณตามค่าการวัด
• รองรับการสื่อสาร IO-Link Version 1.1 ความเร็ว COM2 (38.4 kBaud)
• มีหน้าจอสีขนาด 1.44 นิ้ว ความละเอียด 128 x 128 พิกเซล
• หน้าจอสามารถเปลี่ยนสีแดงและเขียวตามสถานะที่กำหนด
• ตั้งค่าจุดสวิตชิ่งแบบ Hysteresis และ Window ได้
• สามารถตั้งค่าพารามิเตอร์ผ่านปุ่มบนตัวเครื่องหรือผ่าน IO-Link
• รองรับของเหลวที่มีค่าการนำไฟฟ้าไม่น้อยกว่า 20 µS/cm
• รองรับอุณหภูมิของตัวกลาง -20 ถึง +90°C
• รองรับความดันใช้งานสูงสุด 16 bar
• ไม่จำเป็นต้องมีระยะท่อตรงก่อนและหลังเซนเซอร์ตามข้อมูลผลิตภัณฑ์ของผู้ผลิต
• ไม่มีชิ้นส่วนกลไกหมุนภายในชุดตรวจวัด ช่วยลดการสึกหรอจากชิ้นส่วนเคลื่อนที่
• ระดับการป้องกัน IP65 และ IP67 เหมาะสำหรับการใช้งานในสภาพแวดล้อมอุตสาหกรรม

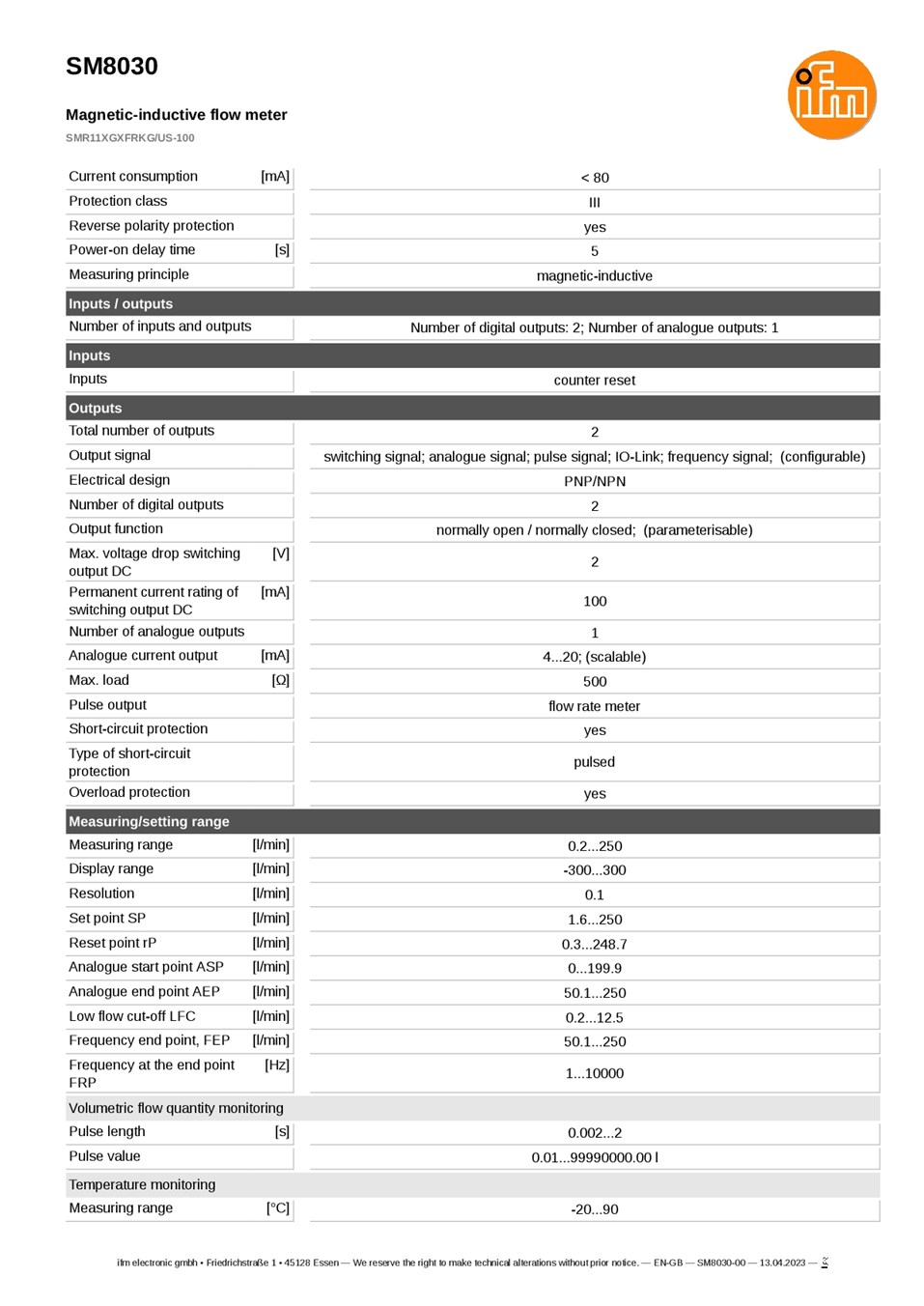

ข้อมูลทางเทคนิค

• ยี่ห้อ: ifm electronic
• รุ่น: SM8030
• รหัสผลิตภัณฑ์: SMR11XGXFRKG/US-100
• ประเภท: Magnetic-Inductive Flow Meter / Flow Sensor
• หลักการวัด: Magnetic-Inductive
• ตัวกลางที่รองรับ: Conductive Liquids, Water, Hydrous Media
• ค่าการนำไฟฟ้าขั้นต่ำของตัวกลาง: ≥ 20 µS/cm
• ความหนืดของตัวกลาง: น้อยกว่า 70 mm²/s ที่ 40°C
• ช่วงวัดอัตราการไหล: 0.2-250 l/min
• ช่วงวัดอัตราการไหลเทียบเท่า: 0.012-15 m³/h
• ช่วงแสดงผลอัตราการไหล: -300 ถึง +300 l/min
• ความละเอียดอัตราการไหล: 0.1 l/min
• ความแม่นยำอัตราการไหล: ±(0.8% ของค่าที่วัดได้ + 0.2% ของค่าสิ้นสุดช่วงวัด)
• ความสามารถในการวัดซ้ำอัตราการไหล: ±0.2% ของค่าสิ้นสุดช่วงวัด
• ช่วงตั้งค่า Set Point (Flow): 1.6-250 l/min
• ช่วงตั้งค่า Reset Point (Flow): 0.3-248.7 l/min
• ช่วงตั้งค่า Analog Start Point (Flow): 0-199.9 l/min
• ช่วงตั้งค่า Analog End Point (Flow): 50.1-250 l/min
• ช่วงตั้งค่า Low Flow Cut-Off: 0.2-12.5 l/min
• ช่วงตั้งค่า Frequency End Point: 50.1-250 l/min
• ช่วงตั้งค่า Frequency at End Point: 1-10000 Hz
• ช่วงตั้งค่า Pulse Length: 0.002-2 วินาที
• ช่วงตั้งค่า Pulse Value: 0.01-99990000 l
• ช่วงวัดอุณหภูมิ: -20 ถึง +90°C
• ช่วงแสดงผลอุณหภูมิ: -42 ถึง +112°C
• ความละเอียดอุณหภูมิ: 0.1°C
• ความแม่นยำอุณหภูมิ: ±2.5 K เมื่ออัตราการไหลมากกว่า 5% ของค่าสิ้นสุดช่วงวัด
• ช่วงตั้งค่า Set Point (Temperature): -19.6 ถึง +90°C
• ช่วงตั้งค่า Reset Point (Temperature): -20 ถึง +89.6°C
• ช่วงตั้งค่า Analog Start Point (Temperature): -20 ถึง +68°C
• ช่วงตั้งค่า Analog End Point (Temperature): +2 ถึง +90°C
• อุณหภูมิของตัวกลาง: -20 ถึง +90°C
• อุณหภูมิแวดล้อม: -20 ถึง +60°C
• อุณหภูมิในการจัดเก็บ: -25 ถึง +80°C
• ความดันใช้งานสูงสุด: 16 bar (1.6 MPa)
• แรงดันไฟเลี้ยง: 18-30 VDC (SELV/PELV)
• กระแสไฟฟ้าที่ใช้: น้อยกว่า 80 mA
• Protection Class: III
• ระบบป้องกันการต่อกลับขั้ว: มี
• ระบบป้องกันการลัดวงจรและโหลดเกิน: มี
• เวลาหน่วงเริ่มต้นทำงาน: 5 วินาที
• จำนวนเอาต์พุตทางกายภาพ: 2 ช่อง
• รูปแบบเอาต์พุต: Switching Signal, Analog Signal, Pulse Signal, Frequency Signal และ IO-Link ตามการตั้งค่า
• ชนิดเอาต์พุตดิจิทัล: PNP/NPN ตั้งค่าได้
• จำนวน Digital Switching Output: สูงสุด 2 ช่อง
• ฟังก์ชัน Switching: Normally Open / Normally Closed ตั้งค่าได้
• แรงดันตกคร่อมสูงสุดของ Switching Output: 2 V
• กระแสโหลดสูงสุดของ Switching Output: 100 mA
• จำนวน Analog Output: 1 ช่อง
• Analog Current Output: 4-20 mA ปรับสเกลได้
• โหลดสูงสุดของ Analog Output: 500 Ω
• OUT1: Switching Output, Pulse Output, Frequency Output หรือ IO-Link ตามการตั้งค่า
• OUT2: Switching Output, Analog Output หรือ Counter Reset Input ตามการตั้งค่า
• ฟังก์ชัน Totalizer: รองรับ
• ฟังก์ชัน Preset Counter: รองรับ
• ฟังก์ชัน Counter Reset Input: รองรับ
• เวลาตอบสนองอัตราการไหล: น้อยกว่า 0.25 วินาที เมื่อ Damping เท่ากับ 0
• ช่วงตั้งค่า Damping: 0-5 วินาที
• ช่วงตั้งค่า Start-up Delay: 0-50 วินาที
• เวลาตอบสนองอุณหภูมิ T09: 15 วินาที เมื่ออัตราการไหลมากกว่า 10% ของค่าสิ้นสุดช่วงวัด
• การสื่อสาร: IO-Link Version 1.1
• ความเร็ว IO-Link: COM2 (38.4 kBaud)
• มาตรฐานการสื่อสาร: IEC 61131-9
• IO-Link Master Port: Type A
• IO-Link Minimum Process Cycle Time: 8 ms
• IO-Link Device ID: 1303
• Process Connection: G 1 External Thread, DN25, Flat Seal
• รูปแบบตัวเรือน: Rectangular Housing
• วัสดุตัวเรือน: Stainless Steel 316, Stainless Steel 316L, PC และ PBT+PC-GF30
• วัสดุส่วนสัมผัสตัวกลาง: Stainless Steel 316L, PEEK, Carbon Fibre PEEK, FKM และ NBR Reinforced Fibre
• ขนาดตัวเครื่อง: 110 x 48 x 73 mm
• น้ำหนัก: ประมาณ 784.25 g
• หน้าจอแสดงผล: Colour Display 1.44 Inch ความละเอียด 128 x 128 Pixels
• ไฟแสดงสถานะเอาต์พุต: LED สีเหลือง 2 ดวง
• ระดับการป้องกัน: IP65 / IP67
• มาตรฐาน EMC: DIN EN 60947-5-9
• ความทนต่อแรงกระแทก: 20 g (11 ms)
• ความทนต่อการสั่นสะเทือน: 5 g (10-2000 Hz)
• การเชื่อมต่อไฟฟ้า: M12 Connector, 4-pin, A-coded, Gold-Plated Contacts
• Pin 1 (BN): L+ – แรงดันไฟเลี้ยง
• Pin 2 (WH): OUT2 – Switching Output / Analog Output / Counter Reset Input
• Pin 3 (BU): L- – ขั้วลบไฟเลี้ยง
• Pin 4 (BK): OUT1 – Switching Output / Pulse Output / Frequency Output / IO-Link

การใช้งาน

• ตรวจวัดอัตราการไหลของน้ำในระบบหล่อเย็นเครื่องจักรอุตสาหกรรม
• ตรวจสอบการไหลของน้ำในระบบหมุนเวียนและระบบจ่ายน้ำภายในโรงงาน
• ตรวจวัดอัตราการไหลของของเหลวที่นำไฟฟ้าได้ในกระบวนการผลิต
• ตรวจสอบอัตราการไหลและอุณหภูมิของตัวกลางในระบบควบคุมอัตโนมัติ
• ติดตามปริมาตรการไหลสะสมสำหรับระบบจ่ายและเติมของเหลว
• ใช้ Preset Counter เพื่อตรวจสอบการจ่ายของเหลวตามปริมาตรที่กำหนด
• เชื่อมต่อกับ PLC ผ่าน Switching Output หรือ Analog 4-20 mA
• ส่งสัญญาณ Pulse หรือ Frequency ไปยังระบบควบคุมที่รองรับ
• เชื่อมต่อกับ IO-Link Master เพื่ออ่านค่าการวัดและตั้งค่าพารามิเตอร์

ข้อควรทราบ

• SM8030 เป็นเครื่องวัดอัตราการไหลแบบ Magnetic-Inductive ไม่ใช่ Thermal หรือ Vortex Flow Sensor
• ช่วงวัดอัตราการไหลคือ 0.2-250 l/min หรือเทียบเท่า 0.012-15 m³/h
• ข้อต่อเป็นเกลียวนอก G 1 ขนาด DN25 แบบ Flat Seal ไม่ใช่เกลียวใน Rc 1 หรือ NPT 1 นิ้ว
• รองรับของเหลวที่นำไฟฟ้าได้ โดยต้องมีค่าการนำไฟฟ้าไม่น้อยกว่า 20 µS/cm
• ไม่เหมาะสำหรับของเหลวที่ไม่นำไฟฟ้า เช่น น้ำมันบางประเภท
• ช่วงวัดอุณหภูมิและอุณหภูมิของตัวกลางที่รองรับคือ -20 ถึง +90°C
• เอาต์พุต 2 ช่องสามารถกำหนดฟังก์ชันได้หลายรูปแบบ แต่ไม่สามารถใช้ทุกฟังก์ชันพร้อมกันบนช่องเดียวกัน
• OUT1 รองรับ Switching, Pulse, Frequency และ IO-Link ตามการตั้งค่า
• OUT2 รองรับ Switching, Analog 4-20 mA หรือ Counter Reset Input ตามการตั้งค่า
• รุ่นนี้รองรับ Analog Current Output 4-20 mA ไม่ได้ระบุ Analog Voltage Output 0-10 V
• รองรับ IO-Link Version 1.1 ความเร็ว COM2 ไม่ใช่ COM3
• ผู้ผลิตระบุว่าไม่จำเป็นต้องมีระยะท่อตรงก่อนและหลังเซนเซอร์ แต่ควรติดตั้งตามคู่มือเพื่อหลีกเลี่ยงฟองอากาศและให้ท่อวัดมีของเหลวเต็ม
• ควรเลือกข้อต่อและซีลที่รองรับเกลียวนอก G 1 แบบ Flat Seal
• ควรตรวจสอบความเข้ากันได้ของของเหลวกับวัสดุ Stainless Steel 316L, PEEK, FKM และ NBR Reinforced Fibre ก่อนใช้งาน
• ค่าความแม่นยำอ้างอิงเงื่อนไขมาตรฐานของผู้ผลิต และอาจเปลี่ยนแปลงตามสภาวะการใช้งานจริง
