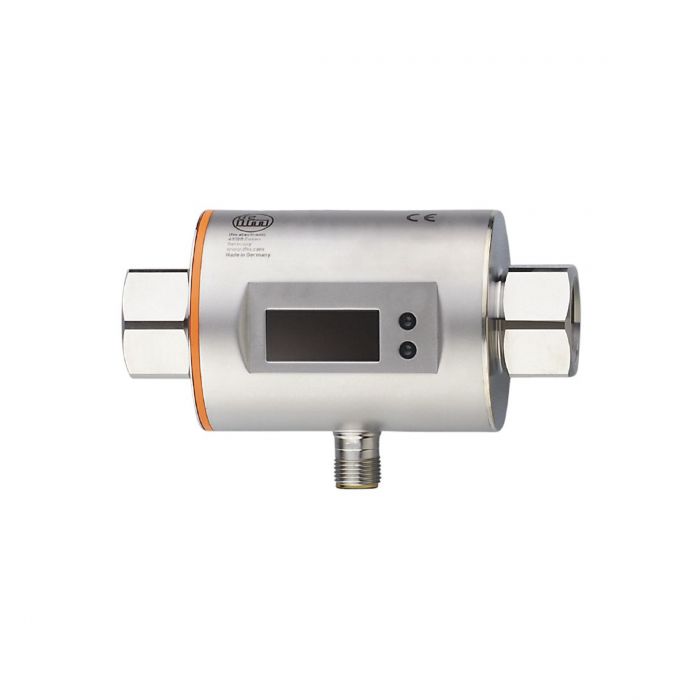

SM6604 \ Flow sensor \ Range 25 l/min \ 4...20 \ DN15 \ 1/2" NPT internal thread

รายละเอียด SM6604 Magnetic-Inductive Flow Meter – เซนเซอร์วัดอัตราการไหล ifm

SM6604 จาก ifm electronic เป็นเครื่องวัดอัตราการไหลแบบแม่เหล็กไฟฟ้า (Magnetic-Inductive Flow Meter) สำหรับตรวจวัดอัตราการไหลของของเหลวที่นำไฟฟ้าได้ เช่น น้ำและของเหลวที่มีน้ำเป็นส่วนประกอบ มีช่วงการวัด 0.1-25 ลิตรต่อนาที หรือ 0.006-1.5 ลูกบาศก์เมตรต่อชั่วโมง ใช้ข้อต่อเกลียวใน 1/2 นิ้ว NPT ขนาด DN15 สามารถตรวจวัดอัตราการไหลและอุณหภูมิของตัวกลางได้ในอุปกรณ์เดียว จุดเด่นคือมีเอาต์พุตอนาล็อก 4-20 mA จำนวน 2 ช่อง สำหรับส่งค่าอุณหภูมิและอัตราการไหลแยกกันไปยัง PLC หรือระบบควบคุม เหมาะสำหรับระบบน้ำหล่อเย็น ระบบหมุนเวียนน้ำ และงานตรวจสอบกระบวนการผลิตในโรงงานอุตสาหกรรม

คุณสมบัติเด่น

• ใช้เทคโนโลยี Magnetic-Inductive สำหรับตรวจวัดอัตราการไหลของของเหลวที่นำไฟฟ้าได้
• ช่วงวัดอัตราการไหล 0.1-25 l/min หรือ 0.006-1.5 m³/h
• ข้อต่อกระบวนการแบบเกลียวใน 1/2 นิ้ว NPT ขนาด DN15
• ตรวจวัดอัตราการไหลและอุณหภูมิของตัวกลางได้ในอุปกรณ์เดียว
• มี Analog Current Output แบบ 4-20 mA จำนวน 2 ช่อง
• OUT1 สำหรับส่งสัญญาณ Analog ของอุณหภูมิ
• OUT2 สำหรับส่งสัญญาณ Analog ของอัตราการไหล
• สามารถปรับช่วงการส่งสัญญาณ Analog ให้เหมาะสมกับระบบควบคุมได้
• รองรับของเหลวที่มีค่าการนำไฟฟ้าไม่น้อยกว่า 20 µS/cm
• มีหน้าจอ Alphanumeric Display 4 หลัก สำหรับแสดงค่าการวัดและตั้งค่าพารามิเตอร์
• มีไฟ LED สีเขียว 6 ดวงสำหรับแสดงหน่วยวัด
• รองรับอุณหภูมิของตัวกลาง -10 ถึง +70°C
• รองรับความดันใช้งานสูงสุด 16 bar
• ไม่มีชิ้นส่วนกลไกหมุนภายในชุดวัด ช่วยลดการสึกหรอจากชิ้นส่วนเคลื่อนที่
• ระดับการป้องกัน IP67 เหมาะสำหรับสภาพแวดล้อมอุตสาหกรรม
• เชื่อมต่อผ่านหัวต่อ M12 พร้อมหน้าสัมผัสเคลือบทอง

ข้อมูลทางเทคนิค

• ยี่ห้อ: ifm electronic
• รุ่น: SM6604
• รหัสผลิตภัณฑ์: SMN12GGX50KG/US-100
• ประเภท: Magnetic-Inductive Flow Meter / Flow Sensor
• หลักการวัด: Magnetic-Inductive
• การใช้งานหลัก: Industrial Flow Measurement / Water Cooling Systems
• ตัวกลางที่รองรับ: Conductive Liquids, Water, Hydrous Media
• ค่าการนำไฟฟ้าขั้นต่ำของตัวกลาง: ≥ 20 µS/cm
• ความหนืดของตัวกลาง: น้อยกว่า 70 mm²/s ที่ 40°C
• ช่วงวัดอัตราการไหล: 0.1-25 l/min
• ช่วงวัดอัตราการไหล: 0.03-6.6 gpm
• ช่วงแสดงผลอัตราการไหล: -30 ถึง +30 l/min
• ช่วงแสดงผลอัตราการไหล: -7.92 ถึง +7.92 gpm
• ความละเอียดอัตราการไหล: 0.05 l/min
• ช่วงตั้งค่า Analog Start Point (Flow): 0-20 l/min
• ช่วงตั้งค่า Analog End Point (Flow): 5-25 l/min
• ความละเอียดการตั้งค่า Analog Flow: 0.02 l/min
• ความแม่นยำอัตราการไหล: ±(2% ของค่าที่วัดได้ + 0.5% ของค่าสิ้นสุดช่วงวัด)
• ความสามารถในการวัดซ้ำอัตราการไหล: ±0.2% ของค่าสิ้นสุดช่วงวัด
• ช่วงวัดอุณหภูมิ: -20 ถึง +80°C
• ความละเอียดอุณหภูมิ: 0.2°C
• ความแม่นยำอุณหภูมิ: ±2.5 K เมื่ออัตราการไหลมากกว่า 1 l/min
• ช่วงตั้งค่า Analog Start Point (Temperature): -20 ถึง +60°C
• ช่วงตั้งค่า Analog End Point (Temperature): 0 ถึง +80°C
• อุณหภูมิของตัวกลาง: -10 ถึง +70°C
• อุณหภูมิแวดล้อม: -10 ถึง +60°C
• อุณหภูมิในการจัดเก็บ: -25 ถึง +80°C
• ความดันใช้งานสูงสุด: 16 bar (1.6 MPa)
• MAWP สำหรับการใช้งานตาม CRN: 15.3 bar (1.53 MPa)
• แรงดันไฟเลี้ยง: 20-30 VDC (SELV/PELV)
• กระแสไฟฟ้าที่ใช้: 120 mA ที่ 24 VDC
• Protection Class: III
• ระบบป้องกันการต่อกลับขั้ว: มี
• ระบบป้องกันโหลดเกิน: มี
• เวลาหน่วงเริ่มต้นทำงาน: 5 วินาที
• จำนวนเอาต์พุตทั้งหมด: 2 ช่อง
• ประเภทเอาต์พุต: Analog Current Output
• จำนวน Analog Output: 2 ช่อง
• สัญญาณเอาต์พุต: 4-20 mA ปรับสเกลได้
• โหลดสูงสุดของ Analog Output: 500 Ω
• OUT1: Analog Output สำหรับอุณหภูมิ
• OUT2: Analog Output สำหรับอัตราการไหลเชิงปริมาตร
• เวลาตอบสนองอัตราการไหล: 0.15 วินาที เมื่อ Damping เท่ากับ 0
• ช่วงตั้งค่า Damping: 0-3 วินาที
• เวลาตอบสนองอุณหภูมิ T09: 20 วินาที เมื่ออัตราการไหลมากกว่า 1 l/min
• Process Connection: 1/2 Inch NPT Internal Thread
• ขนาดข้อต่อ: DN15
• ระยะท่อตรงก่อนเซนเซอร์: 3 x DN
• ระยะท่อตรงหลังเซนเซอร์: 1 x DN
• รูปแบบตัวเรือน: Cylindrical Housing
• วัสดุตัวเรือน: Stainless Steel 316L (1.4404), PBT-GF20, PC, FKM และ TPE
• วัสดุส่วนสัมผัสตัวกลาง: Stainless Steel 316L (1.4404), PEEK และ FKM
• ขนาดตัวเครื่อง: เส้นผ่านศูนย์กลาง 54 mm ความยาว 110 mm
• น้ำหนัก: ประมาณ 523.15 g
• หน้าจอแสดงผล: Alphanumeric Display 4 หลัก
• ไฟแสดงหน่วยวัด: LED สีเขียว 6 ดวง
• หน่วยแสดงผลที่รองรับ: l/min, m³/h, gpm, gph, °C และ °F
• ระดับการป้องกัน: IP67
• การเชื่อมต่อไฟฟ้า: M12 Connector, A-coded, Gold-Plated Contacts
• Pin 1 (BN): L+ – แรงดันไฟเลี้ยง
• Pin 2 (WH): OUT2 – Analog 4-20 mA สำหรับอัตราการไหล
• Pin 3 (BU): L- – ขั้วลบไฟเลี้ยง
• Pin 4 (BK): OUT1 – Analog 4-20 mA สำหรับอุณหภูมิ

การใช้งาน

• ตรวจวัดอัตราการไหลของน้ำในระบบหล่อเย็นเครื่องจักรอุตสาหกรรม
• ตรวจสอบการไหลของน้ำในระบบหมุนเวียนและระบบจ่ายน้ำภายในโรงงาน
• ตรวจวัดอัตราการไหลและอุณหภูมิของของเหลวในกระบวนการผลิต
• ส่งสัญญาณ Analog 4-20 mA ของอุณหภูมิไปยัง PLC หรือระบบควบคุม
• ส่งสัญญาณ Analog 4-20 mA ของอัตราการไหลไปยัง PLC หรือระบบควบคุม
• ใช้งานในเครื่องจักรอุตสาหกรรมที่ต้องการตรวจสอบอัตราการไหลและอุณหภูมิพร้อมกัน
• ใช้สำหรับติดตามประสิทธิภาพของระบบน้ำหล่อเย็นและระบบหมุนเวียนของเหลว

ข้อควรทราบ

• SM6604 เป็นเครื่องวัดอัตราการไหลแบบ Magnetic-Inductive ไม่ใช่ Thermal หรือ Vortex Flow Sensor
• ช่วงวัดอัตราการไหลคือ 0.1-25 l/min
• ข้อต่อเป็นเกลียวใน 1/2 นิ้ว NPT ขนาด DN15 ไม่ใช่เกลียว Rc 1/2
• เกลียว NPT และ Rc ใช้มาตรฐานแตกต่างกัน ควรตรวจสอบความเข้ากันได้ของข้อต่อก่อนติดตั้ง
• รุ่นนี้มี Analog Output 4-20 mA จำนวน 2 ช่อง โดย OUT1 ส่งค่าอุณหภูมิ และ OUT2 ส่งค่าอัตราการไหล
• ไม่ควรนำข้อมูลเอาต์พุตของ SM6601 มาใช้กับ SM6604 เนื่องจากมีรูปแบบเอาต์พุตต่างกัน
• Datasheet ของ SM6604 ระบุเฉพาะ Analog Output ไม่ได้ระบุ Switching Output, Pulse Output หรือ IO-Link
• แรงดันไฟเลี้ยงของรุ่นนี้คือ 20-30 VDC ไม่ใช่ 18-30 VDC
• รองรับของเหลวที่มีค่าการนำไฟฟ้าไม่น้อยกว่า 20 µS/cm
• ไม่เหมาะสำหรับของเหลวที่ไม่นำไฟฟ้า เช่น น้ำมันบางประเภท
• ช่วงวัดอุณหภูมิ -20 ถึง +80°C แตกต่างจากช่วงอุณหภูมิของตัวกลางที่รองรับ -10 ถึง +70°C
• ควรตรวจสอบ PLC ให้รองรับ Analog Input แบบ 4-20 mA จำนวน 2 ช่อง
• ควรรักษาระยะท่อตรงก่อนเซนเซอร์ 3 x DN และหลังเซนเซอร์ 1 x DN
• ควรตรวจสอบความเข้ากันได้ของของเหลวกับวัสดุ Stainless Steel 316L, PEEK และ FKM ก่อนใช้งาน
• ค่าความแม่นยำอ้างอิงสภาวะมาตรฐานของผู้ผลิต และอาจเปลี่ยนแปลงตามเงื่อนไขการใช้งานจริง
