SM6601 \ Flow sensor \ Range 396 gph \ PNP/NPN NO/NC \ 4...20 \ DN15 \ 0...10 \ 1/2" NPT internal thread

รายละเอียด SM6601 Magnetic-Inductive Flow Meter – เซนเซอร์วัดอัตราการไหล ifm

SM6601 จาก ifm electronic เป็นเครื่องวัดอัตราการไหลแบบแม่เหล็กไฟฟ้า (Magnetic-Inductive Flow Meter) สำหรับตรวจวัดอัตราการไหลของของเหลวที่นำไฟฟ้าได้ เช่น น้ำและของเหลวที่มีน้ำเป็นส่วนประกอบ มีช่วงวัด 0.03-6.6 gpm หรือประมาณ 0.1-25 ลิตรต่อนาที ใช้ข้อต่อเกลียวใน 1/2 นิ้ว NPT ขนาด DN15 สามารถตรวจวัดอัตราการไหลและอุณหภูมิของตัวกลาง พร้อมฟังก์ชันนับปริมาตรการไหลสะสม (Totalizer) และ Preset Counter รองรับ Switching Output แบบ PNP/NPN, Analog 4-20 mA หรือ 0-10 V, Pulse Output และ IO-Link เหมาะสำหรับระบบน้ำหล่อเย็น ระบบหมุนเวียนของเหลว และระบบตรวจสอบอัตราการไหลในเครื่องจักรอุตสาหกรรม

คุณสมบัติเด่น

• ใช้หลักการ Magnetic-Inductive สำหรับตรวจวัดอัตราการไหลของของเหลวที่นำไฟฟ้าได้
• ช่วงวัดอัตราการไหล 0.03-6.6 gpm หรือ 1.5-396 gph ตาม Datasheet
• ช่วงวัดเทียบเท่าประมาณ 0.1-25 l/min
• ข้อต่อกระบวนการแบบเกลียวใน 1/2 นิ้ว NPT ขนาด DN15
• ตรวจวัดอัตราการไหลและอุณหภูมิของตัวกลางได้ในอุปกรณ์เดียว
• มีฟังก์ชัน Totalizer สำหรับติดตามปริมาตรการไหลสะสม
• รองรับ Preset Counter สำหรับตรวจสอบปริมาตรสะสมตามค่าที่กำหนด
• รองรับ Switching Output แบบ PNP/NPN ตั้งค่า Normally Open (NO) หรือ Normally Closed (NC) ได้
• รองรับ Analog Current Output แบบ 4-20 mA พร้อมปรับช่วงสัญญาณได้
• รองรับ Analog Voltage Output แบบ 0-10 V ตามการกำหนดค่า
• รองรับ Pulse Output สำหรับส่งข้อมูลปริมาตรของเหลวสะสม
• รองรับการสื่อสาร IO-Link Version 1.1 ความเร็ว COM2 (38.4 kBaud)
• ตั้งค่าจุดสวิตชิ่งแบบ Hysteresis และ Window ได้
• สามารถตั้งค่าพารามิเตอร์ผ่านปุ่มบนอุปกรณ์หรือ IO-Link
• มีหน้าจอ Alphanumeric Display 4 หลัก พร้อมไฟ LED แสดงหน่วยวัดและสถานะเอาต์พุต
• ใช้กับของเหลวที่มีค่าการนำไฟฟ้าไม่น้อยกว่า 20 µS/cm
• รองรับอุณหภูมิของตัวกลาง -10 ถึง +70°C
• รองรับความดันใช้งานสูงสุด 16 bar
• ไม่มีชิ้นส่วนกลไกหมุนภายในชุดวัด ช่วยลดการสึกหรอจากชิ้นส่วนเคลื่อนที่
• ระดับการป้องกัน IP67 เหมาะสำหรับสภาพแวดล้อมอุตสาหกรรม

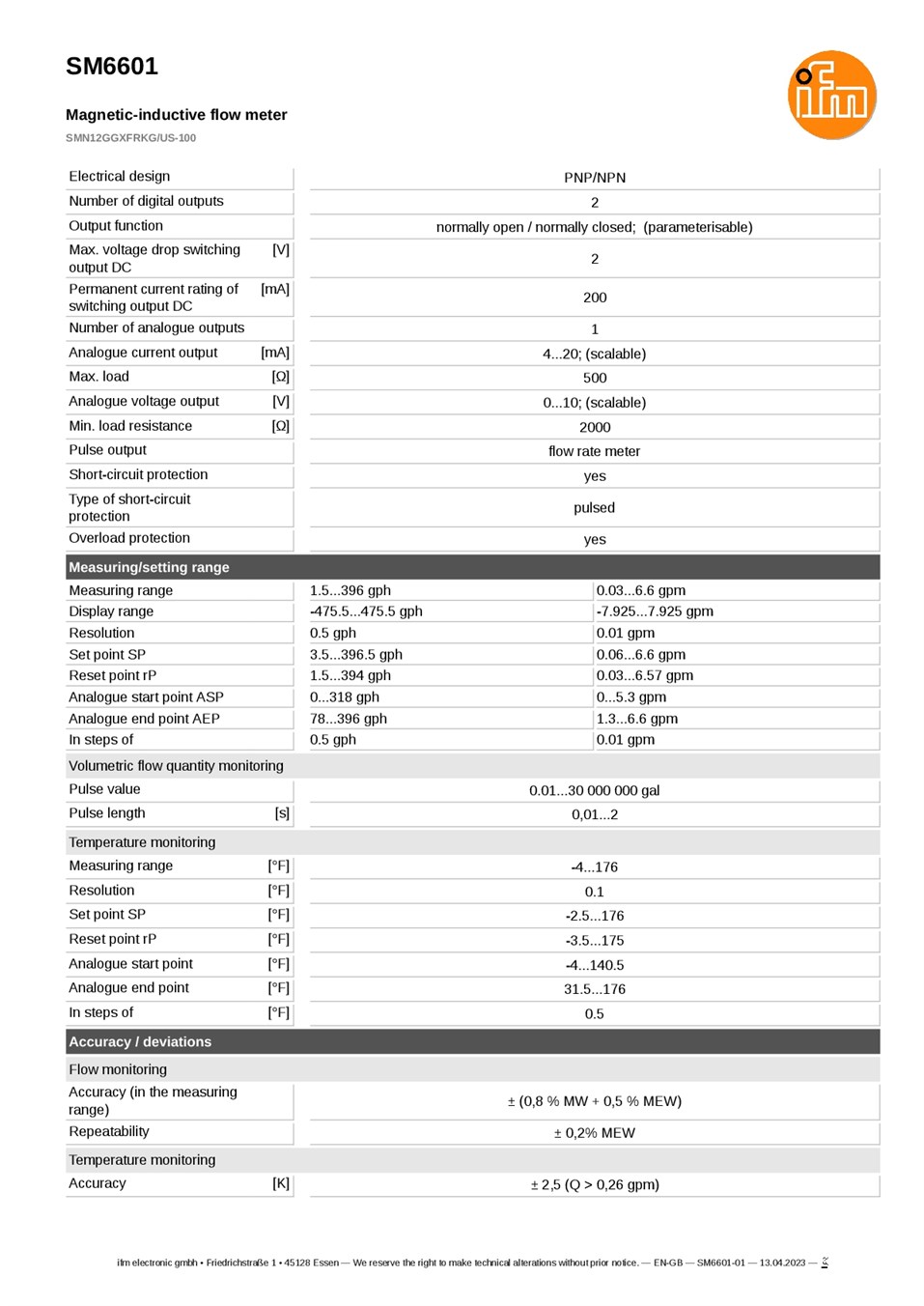

ข้อมูลทางเทคนิค

• ยี่ห้อ: ifm electronic
• รุ่น: SM6601
• รหัสผลิตภัณฑ์: SMN12GGXFRKG/US-100
• ประเภท: Magnetic-Inductive Flow Meter / Flow Sensor
• หลักการวัด: Magnetic-Inductive
• การใช้งานหลัก: Industrial Flow Measurement
• ตัวกลางที่รองรับ: Conductive Liquids, Water, Hydrous Media
• ค่าการนำไฟฟ้าขั้นต่ำของตัวกลาง: ≥ 20 µS/cm
• ความหนืดของตัวกลาง: น้อยกว่า 70 mm²/s ที่ 40°C
• ช่วงวัดอัตราการไหล: 0.03-6.6 gpm
• ช่วงวัดอัตราการไหล: 1.5-396 gph
• ช่วงวัดอัตราการไหลโดยประมาณ: 0.1-25 l/min
• ช่วงวัดอัตราการไหลโดยประมาณ: 0.006-1.5 m³/h
• ช่วงแสดงผลอัตราการไหล: -7.925 ถึง +7.925 gpm
• ช่วงแสดงผลอัตราการไหล: -475.5 ถึง +475.5 gph
• ความละเอียดอัตราการไหล: 0.01 gpm หรือ 0.5 gph
• ความแม่นยำอัตราการไหล: ±(0.8% ของค่าที่วัดได้ + 0.5% ของค่าสิ้นสุดช่วงวัด)
• ความสามารถในการวัดซ้ำอัตราการไหล: ±0.2% ของค่าสิ้นสุดช่วงวัด
• ช่วงตั้งค่า Set Point (Flow): 0.06-6.6 gpm
• ช่วงตั้งค่า Reset Point (Flow): 0.03-6.57 gpm
• ช่วงตั้งค่า Analog Start Point (Flow): 0-5.3 gpm
• ช่วงตั้งค่า Analog End Point (Flow): 1.3-6.6 gpm
• ช่วงตั้งค่า Pulse Value: 0.01-30000000 gal
• ช่วงตั้งค่า Pulse Length: 0.01-2 วินาที
• ช่วงวัดอุณหภูมิ: -20 ถึง +80°C (-4 ถึง +176°F)
• ความละเอียดอุณหภูมิ: 0.1°F
• ความแม่นยำอุณหภูมิ: ±2.5 K เมื่ออัตราการไหลมากกว่า 0.26 gpm
• อุณหภูมิของตัวกลาง: -10 ถึง +70°C (14 ถึง 158°F)
• อุณหภูมิแวดล้อม: -10 ถึง +60°C
• อุณหภูมิในการจัดเก็บ: -25 ถึง +80°C
• ความดันใช้งานสูงสุด: 16 bar (1.6 MPa / 232 psi)
• MAWP สำหรับการใช้งานตาม CRN: 15.3 bar (1.53 MPa)
• แรงดันไฟเลี้ยง: 18-30 VDC (SELV/PELV)
• กระแสไฟฟ้าที่ใช้: 95 mA ที่ 24 VDC
• Protection Class: III
• ความต้านทานฉนวนขั้นต่ำ: 100 MΩ ที่ 500 VDC
• ระบบป้องกันการต่อกลับขั้ว: มี
• ระบบป้องกันการลัดวงจรและโหลดเกิน: มี
• เวลาหน่วงเริ่มต้นทำงาน: 5 วินาที
• จำนวนเอาต์พุตทางกายภาพ: 2 ช่อง
• รูปแบบเอาต์พุต: Switching Signal, Analog Signal, Pulse Signal และ IO-Link ตามการตั้งค่า
• ชนิดเอาต์พุตดิจิทัล: PNP/NPN ตั้งค่าได้
• จำนวน Switching Output: สูงสุด 2 ช่อง
• ฟังก์ชัน Switching: Normally Open / Normally Closed ตั้งค่าได้
• กระแสโหลดสูงสุดของ Switching Output: 200 mA
• แรงดันตกคร่อมสูงสุดของ Switching Output: 2 V
• จำนวน Analog Output: 1 ช่อง
• Analog Current Output: 4-20 mA ปรับสเกลได้
• โหลดสูงสุดของ Analog Current Output: 500 Ω
• Analog Voltage Output: 0-10 V ปรับสเกลได้
• ความต้านทานโหลดขั้นต่ำของ Analog Voltage Output: 2000 Ω
• OUT1: Switching Output, Pulse Output, Preset Counter Signal หรือ IO-Link ตามการตั้งค่า
• OUT2: Switching Output, Analog Output หรือ Counter Reset Input ตามการตั้งค่า
• ฟังก์ชัน Totalizer: รองรับ
• ฟังก์ชัน Preset Counter: รองรับ
• ฟังก์ชัน Counter Reset Input: รองรับ
• เวลาตอบสนองอัตราการไหล: 0.15 วินาที เมื่อ Damping เท่ากับ 0
• ช่วงตั้งค่า Damping: 0-5 วินาที
• ช่วงตั้งค่า Switching Delay: 0-50 วินาที
• เวลาตอบสนองอุณหภูมิ T09: 20 วินาที เมื่ออัตราการไหลมากกว่า 0.26 gpm
• การสื่อสาร: IO-Link Version 1.1
• ความเร็ว IO-Link: COM2 (38.4 kBaud)
• มาตรฐานการสื่อสาร: IEC 61131-9
• IO-Link Master Port: Type A
• IO-Link Minimum Process Cycle Time: 5 ms
• Process Connection: 1/2 Inch NPT Internal Thread
• ขนาดข้อต่อ: DN15
• ระยะท่อตรงก่อนเซนเซอร์: 3 x DN
• ระยะท่อตรงหลังเซนเซอร์: 1 x DN
• วัสดุตัวเรือน: Stainless Steel 316L (1.4404), PBT-GF20, PC, FKM และ TPE
• วัสดุส่วนสัมผัสตัวกลาง: Stainless Steel 316L (1.4404), PEEK และ FKM
• รูปแบบตัวเรือน: Cylindrical Housing

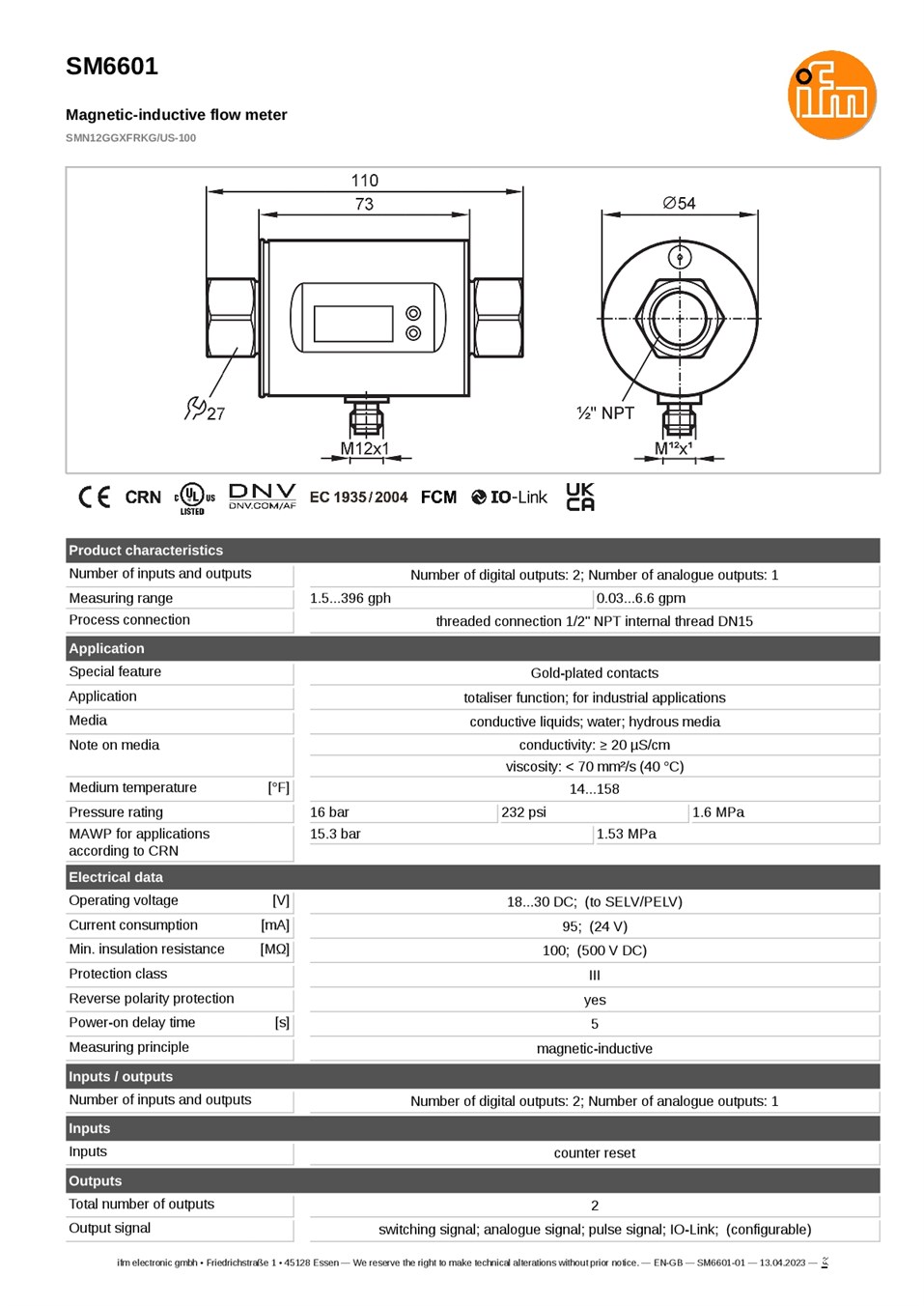

• ขนาดตัวเครื่อง: เส้นผ่านศูนย์กลาง 54 mm ความยาว 110 mm
• น้ำหนัก: ประมาณ 593.5 g
• หน้าจอแสดงผล: Alphanumeric Display 4 หลัก
• ไฟแสดงหน่วยวัด: LED สีเขียว 6 ดวง
• ไฟแสดงสถานะ Switching: LED สีเหลือง 2 ดวง
• ระดับการป้องกัน: IP67
• การเชื่อมต่อไฟฟ้า: M12 Connector, A-coded, Gold-Plated Contacts

การใช้งาน

• ตรวจวัดอัตราการไหลของน้ำในระบบหล่อเย็นเครื่องจักรอุตสาหกรรม
• ตรวจสอบอัตราการไหลในระบบหมุนเวียนน้ำและระบบจ่ายน้ำภายในโรงงาน
• ตรวจวัดอัตราการไหลของของเหลวที่นำไฟฟ้าได้ในกระบวนการผลิต
• ตรวจสอบอุณหภูมิของตัวกลางควบคู่กับอัตราการไหล
• ติดตามปริมาตรการไหลสะสมในระบบจ่ายและเติมของเหลว
• ใช้ Preset Counter สำหรับส่งสัญญาณเมื่อปริมาตรสะสมถึงค่าที่กำหนด
• เชื่อมต่อกับ PLC ผ่าน Switching Output หรือ Analog Output
• ส่งสัญญาณ Pulse ไปยังระบบควบคุมสำหรับตรวจสอบปริมาตรการไหลสะสม
• เชื่อมต่อ IO-Link Master เพื่ออ่านค่าการวัดและตั้งค่าพารามิเตอร์

ข้อควรทราบ

• SM6601 เป็นเครื่องวัดอัตราการไหลแบบ Magnetic-Inductive ไม่ใช่ Thermal หรือ Vortex Flow Sensor
• ช่วงวัดตาม Datasheet คือ 0.03-6.6 gpm หรือประมาณ 0.1-25 l/min
• ข้อต่อกระบวนการเป็นเกลียวใน 1/2 นิ้ว NPT ขนาด DN15 ไม่ใช่เกลียว Rc 1/2
• เกลียว NPT และ Rc เป็นคนละมาตรฐาน ควรตรวจสอบข้อต่อก่อนติดตั้ง
• ใช้กับของเหลวที่นำไฟฟ้าได้ โดยต้องมีค่าการนำไฟฟ้าไม่น้อยกว่า 20 µS/cm
• ไม่เหมาะสำหรับของเหลวที่ไม่นำไฟฟ้า เช่น น้ำมันบางประเภท
• ช่วงวัดอุณหภูมิ -20 ถึง +80°C แตกต่างจากช่วงอุณหภูมิของตัวกลางที่รองรับ -10 ถึง +70°C
• OUT1 และ OUT2 สามารถตั้งค่าฟังก์ชันได้หลายรูปแบบ แต่ไม่สามารถเปิดใช้งานทุกฟังก์ชันพร้อมกันบนช่องเดียวกัน
• OUT1 รองรับ Switching, Pulse, Preset Counter และ IO-Link ตามการตั้งค่า
• OUT2 รองรับ Switching, Analog หรือ Counter Reset Input ตามการตั้งค่า
• Analog Output สามารถเลือกใช้ 4-20 mA หรือ 0-10 V ได้ตามการตั้งค่า
• รองรับ IO-Link Version 1.1 ความเร็ว COM2 ไม่ใช่ COM3
• ควรรักษาระยะท่อตรงก่อนเซนเซอร์ 3 x DN และหลังเซนเซอร์ 1 x DN
• ควรตรวจสอบความเข้ากันได้ของของเหลวกับวัสดุ Stainless Steel 316L, PEEK และ FKM ก่อนใช้งาน
• ควรตรวจสอบชนิดเกลียว NPT และวัสดุซีลให้เหมาะสมกับระบบท่อ
• ค่าความแม่นยำอ้างอิงเงื่อนไขมาตรฐานของผู้ผลิต และอาจเปลี่ยนแปลงตามสภาวะการใช้งานจริง
