SM6420 \ Flow sensor \ Range 35 l/min \ PNP/NPN NO/NC \ 4...20 \ DN15 \ Rc 1/2 internal thread

รายละเอียด SM6420 Magnetic-Inductive Flow Meter – เซนเซอร์วัดอัตราการไหล ifm

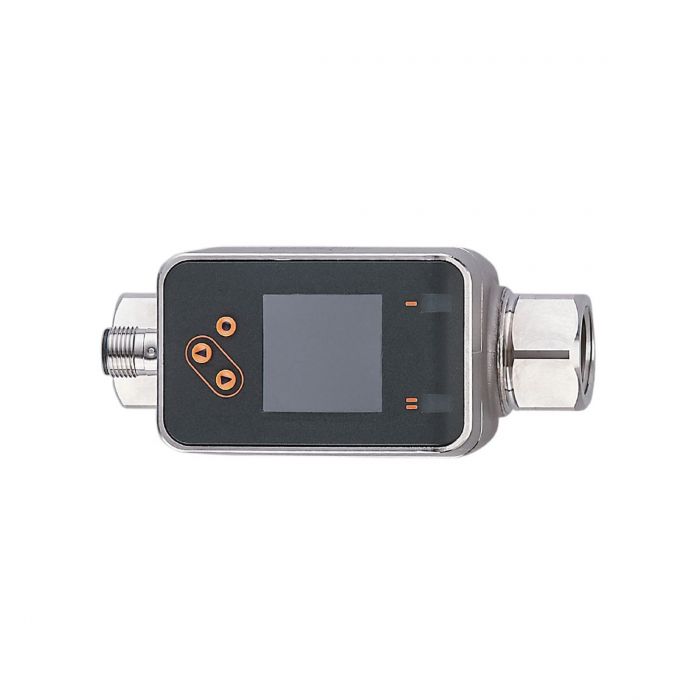

SM6420 จาก ifm electronic เป็นเครื่องวัดอัตราการไหลแบบแม่เหล็กไฟฟ้า (Magnetic-Inductive Flow Meter) สำหรับตรวจวัดอัตราการไหลของของเหลวที่นำไฟฟ้าได้ เช่น น้ำและของเหลวที่มีน้ำเป็นส่วนประกอบ มีช่วงการวัด 0.05-35 ลิตรต่อนาที หรือ 0.003-2.1 ลูกบาศก์เมตรต่อชั่วโมง ใช้ข้อต่อเกลียวใน Rc 1/2 ขนาด DN15 สามารถตรวจวัดอัตราการไหล อุณหภูมิ และปริมาตรการไหลสะสม (Totalizer) พร้อมรองรับสัญญาณ Switching, Analog 4-20 mA, Pulse Output, Frequency Output และการสื่อสาร IO-Link มีหน้าจอสีขนาด 1.44 นิ้ว พร้อมฟังก์ชันเปลี่ยนสีแดงและเขียวเพื่อแสดงสถานะ เหมาะสำหรับระบบหล่อเย็น ระบบหมุนเวียนน้ำ และการตรวจสอบกระบวนการผลิตในโรงงานอุตสาหกรรม

คุณสมบัติเด่น

• ใช้หลักการ Magnetic-Inductive สำหรับตรวจวัดอัตราการไหลของของเหลวที่นำไฟฟ้าได้
• ช่วงการวัดอัตราการไหล 0.05-35 l/min หรือ 0.003-2.1 m³/h
• ข้อต่อกระบวนการแบบเกลียวใน Rc 1/2 ขนาด DN15
• ตรวจวัดอัตราการไหลและอุณหภูมิของตัวกลางได้ในอุปกรณ์เดียว
• มีฟังก์ชัน Totalizer สำหรับติดตามปริมาตรการไหลสะสม
• รองรับ Preset Counter สำหรับตรวจสอบปริมาตรการไหลตามค่าที่กำหนด
• รองรับ Switching Output แบบ PNP/NPN โดยสามารถตั้งค่า Normally Open หรือ Normally Closed ได้
• รองรับ Analog Current Output แบบ 4-20 mA พร้อมปรับช่วงสัญญาณได้
• รองรับ Pulse Output สำหรับส่งสัญญาณตามปริมาตรการไหลสะสม
• รองรับ Frequency Output สำหรับส่งสัญญาณตามค่าการไหล
• รองรับการสื่อสาร IO-Link Version 1.1 ความเร็ว COM2 (38.4 kBaud)
• หน้าจอสีขนาด 1.44 นิ้ว ความละเอียด 128 x 128 พิกเซล
• หน้าจอสามารถเปลี่ยนสีแดงและเขียวเพื่อแสดงสถานะตามการตั้งค่า
• สามารถตั้งค่าจุดสวิตชิ่งแบบ Hysteresis และ Window ได้
• ปรับพารามิเตอร์ผ่านปุ่มบนตัวเครื่องหรือผ่าน IO-Link ได้
• รองรับของเหลวที่มีค่าการนำไฟฟ้าไม่น้อยกว่า 20 µS/cm
• รองรับอุณหภูมิของตัวกลาง -20 ถึง +90°C
• รองรับความดันใช้งานสูงสุด 16 bar
• ไม่จำเป็นต้องมีระยะท่อตรงก่อนและหลังเซนเซอร์ตามข้อมูลการติดตั้งของผู้ผลิต
• ไม่มีชิ้นส่วนกลไกหมุนภายในท่อวัด ช่วยลดการสึกหรอของอุปกรณ์
• ระดับการป้องกัน IP65 และ IP67 สำหรับงานอุตสาหกรรม

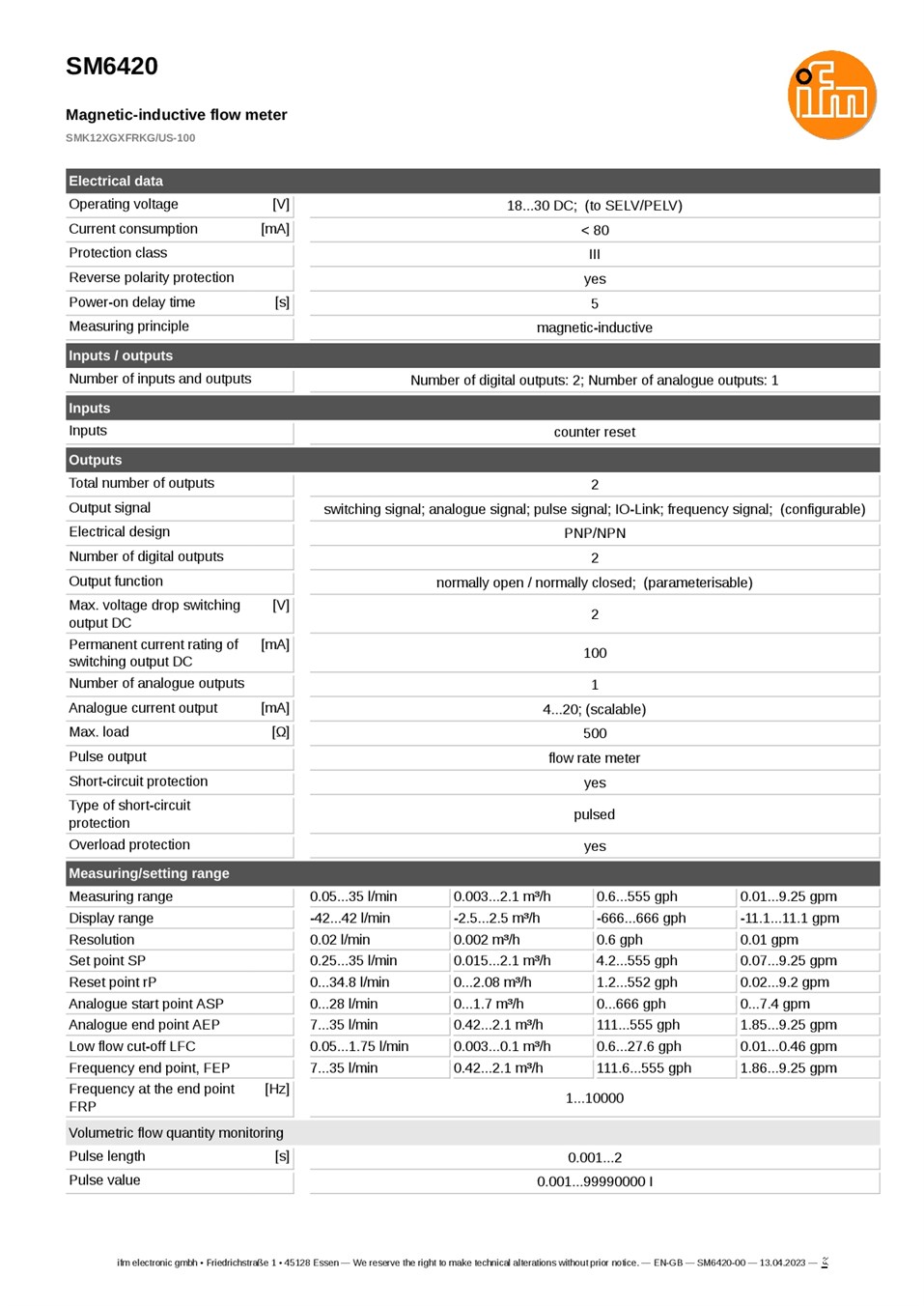

ข้อมูลทางเทคนิค

• ยี่ห้อ: ifm electronic
• รุ่น: SM6420
• รหัสผลิตภัณฑ์: SMK12XGXFRKG/US-100
• ประเภท: Magnetic-Inductive Flow Meter / Flow Sensor
• หลักการวัด: Magnetic-Inductive
• ตัวกลางที่รองรับ: Conductive Liquids, Water, Hydrous Media
• ค่าการนำไฟฟ้าขั้นต่ำของตัวกลาง: ≥ 20 µS/cm
• ความหนืดของตัวกลาง: น้อยกว่า 70 mm²/s ที่ 40°C
• ช่วงวัดอัตราการไหล: 0.05-35 l/min
• ช่วงวัดอัตราการไหล: 0.003-2.1 m³/h
• ช่วงวัดอัตราการไหล: 0.01-9.25 gpm
• ช่วงแสดงผลอัตราการไหล: -42 ถึง +42 l/min
• ความละเอียดอัตราการไหล: 0.02 l/min
• ความแม่นยำอัตราการไหล: ±(0.8% ของค่าที่วัดได้ + 0.2% ของค่าสิ้นสุดช่วงวัด)
• ความสามารถในการวัดซ้ำอัตราการไหล: ±0.2% ของค่าสิ้นสุดช่วงวัด
• ช่วงตั้งค่า Set Point (Flow): 0.25-35 l/min
• ช่วงตั้งค่า Reset Point (Flow): 0-34.8 l/min
• ช่วงตั้งค่า Analog Start Point (Flow): 0-28 l/min
• ช่วงตั้งค่า Analog End Point (Flow): 7-35 l/min
• ช่วงตั้งค่า Low Flow Cut-Off: 0.05-1.75 l/min
• ช่วงตั้งค่า Frequency End Point: 7-35 l/min
• ช่วงตั้งค่า Frequency at End Point: 1-10000 Hz
• ช่วงตั้งค่าความยาว Pulse: 0.001-2 วินาที
• ช่วงวัดอุณหภูมิ: -20 ถึง +90°C
• ช่วงแสดงผลอุณหภูมิ: -42 ถึง +112°C
• ความละเอียดอุณหภูมิ: 0.1°C
• ความแม่นยำอุณหภูมิ: ±2.5 K เมื่ออัตราการไหลมากกว่า 5% ของค่าสิ้นสุดช่วงวัด
• ช่วงตั้งค่า Set Point (Temperature): -19.6 ถึง +90°C
• ช่วงตั้งค่า Reset Point (Temperature): -20 ถึง +89.6°C
• ช่วงตั้งค่า Analog Start Point (Temperature): -20 ถึง +68°C
• ช่วงตั้งค่า Analog End Point (Temperature): +2 ถึง +90°C
• อุณหภูมิของตัวกลาง: -20 ถึง +90°C
• อุณหภูมิแวดล้อม: -20 ถึง +60°C
• อุณหภูมิในการจัดเก็บ: -25 ถึง +80°C
• ความดันใช้งานสูงสุด: 16 bar (1.6 MPa)
• แรงดันไฟเลี้ยง: 18-30 VDC (SELV/PELV)
• กระแสไฟฟ้าที่ใช้: น้อยกว่า 80 mA
• Protection Class: III
• ระบบป้องกันการต่อกลับขั้ว: มี
• ระบบป้องกันการลัดวงจรและโหลดเกิน: มี
• เวลาหน่วงเริ่มต้นทำงาน: 5 วินาที
• จำนวนเอาต์พุตทางกายภาพ: 2 ช่อง
• รูปแบบเอาต์พุต: Switching Signal, Analog Signal, Pulse Signal, Frequency Signal และ IO-Link ตามการตั้งค่า
• ชนิดเอาต์พุตดิจิทัล: PNP/NPN ตั้งค่าได้
• จำนวน Switching Output: สูงสุด 2 ช่อง
• ฟังก์ชัน Switching: Normally Open / Normally Closed ตั้งค่าได้
• กระแสโหลดสูงสุดของ Switching Output: 100 mA
• แรงดันตกคร่อมสูงสุดของ Switching Output: 2 V
• จำนวน Analog Output: 1 ช่อง
• สัญญาณ Analog Current Output: 4-20 mA ปรับสเกลได้
• โหลดสูงสุดของ Analog Output: 500 Ω
• OUT1: Switching Output, Pulse Output, Frequency Output หรือ IO-Link ตามการตั้งค่า
• OUT2: Switching Output, Analog Output หรือ Counter Reset Input ตามการตั้งค่า
• ฟังก์ชัน Totalizer: รองรับ
• ฟังก์ชัน Preset Counter: รองรับ
• ฟังก์ชัน Counter Reset Input: รองรับ
• เวลาตอบสนองอัตราการไหล: น้อยกว่า 0.25 วินาที เมื่อ Damping เท่ากับ 0
• ช่วงตั้งค่า Damping: 0-5 วินาที
• ช่วงตั้งค่า Start-up Delay: 0-50 วินาที
• เวลาตอบสนองอุณหภูมิ T09: 15 วินาที เมื่ออัตราการไหลมากกว่า 10% ของค่าสิ้นสุดช่วงวัด
• การสื่อสาร: IO-Link Version 1.1
• ความเร็ว IO-Link: COM2 (38.4 kBaud)
• มาตรฐานการสื่อสาร: IEC 61131-9
• IO-Link Master Port: Type A
• IO-Link Minimum Process Cycle Time: 8 ms
• Process Connection: Rc 1/2 Internal Thread, DN15
• รูปแบบตัวเรือน: Rectangular Housing
• วัสดุตัวเรือน: Stainless Steel 316, Stainless Steel 316L, PC, PBT+PC-GF30
• วัสดุส่วนสัมผัสตัวกลาง: Stainless Steel 316L, PEEK, Carbon Fibre PEEK และ FKM

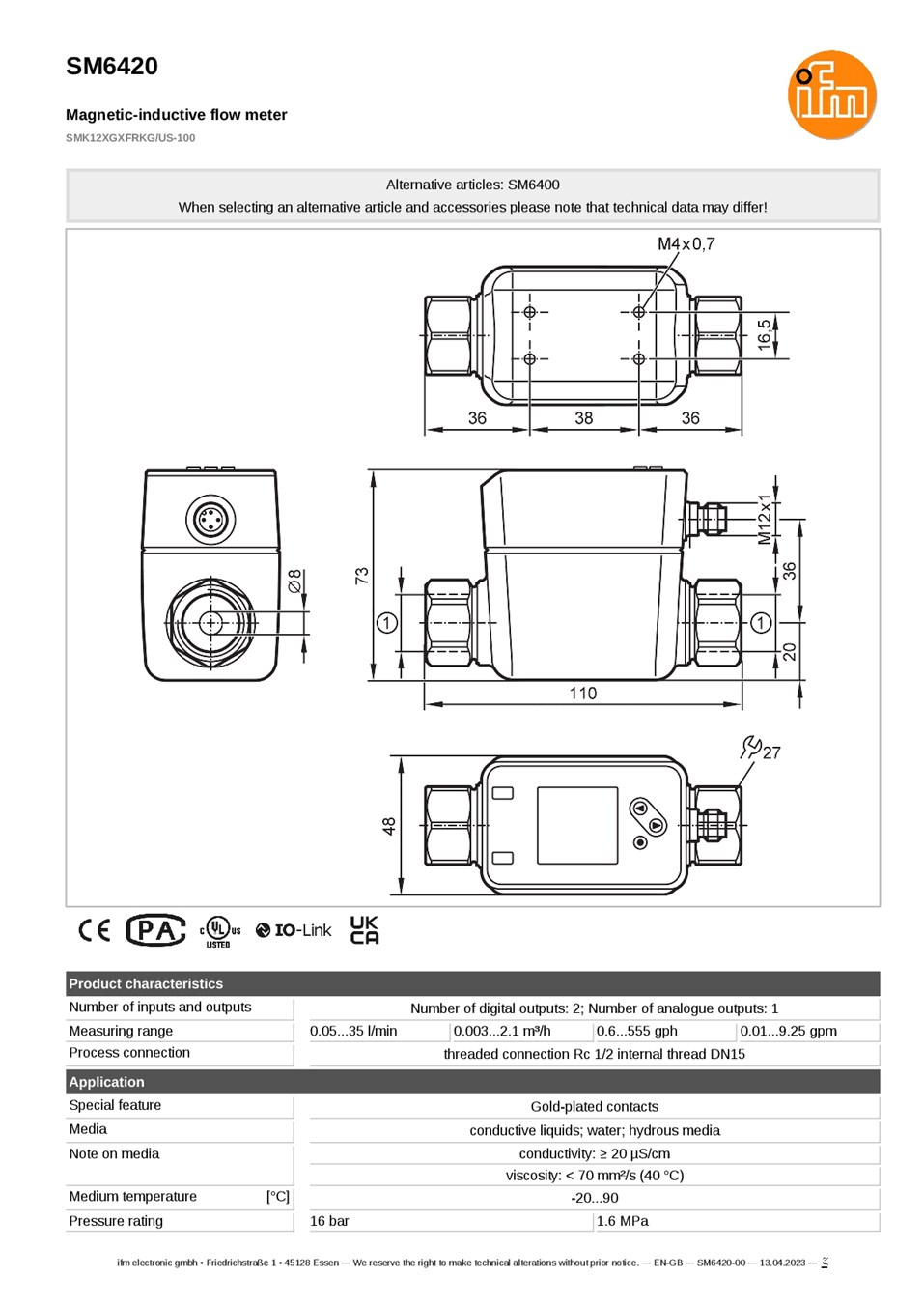

• ขนาดตัวเครื่อง: 110 x 48 x 73 mm
• น้ำหนัก: ประมาณ 741.9 g
• หน้าจอแสดงผล: Colour Display 1.44 Inch ความละเอียด 128 x 128 Pixels
• ไฟแสดงสถานะเอาต์พุต: LED สีเหลือง 2 ดวง
• ระดับการป้องกัน: IP65 / IP67
• การเชื่อมต่อไฟฟ้า: M12 Connector, 4-pin, A-coded, Gold-Plated Contacts

การใช้งาน

• ตรวจวัดอัตราการไหลของน้ำในระบบหล่อเย็นเครื่องจักรอุตสาหกรรม
• ตรวจสอบอัตราการไหลในระบบหมุนเวียนน้ำและระบบจ่ายน้ำภายในโรงงาน
• ตรวจวัดอัตราการไหลของของเหลวที่นำไฟฟ้าได้ในกระบวนการผลิต
• ตรวจสอบอุณหภูมิของตัวกลางควบคู่กับอัตราการไหล
• ติดตามปริมาตรการไหลสะสมในระบบจ่ายและเติมของเหลว
• ใช้ Preset Counter สำหรับส่งสัญญาณเมื่อปริมาตรสะสมถึงค่าที่กำหนด
• เชื่อมต่อกับ PLC ผ่าน Switching Output หรือ Analog 4-20 mA
• ส่งสัญญาณ Pulse หรือ Frequency ไปยังระบบควบคุมที่รองรับ
• เชื่อมต่อกับ IO-Link Master เพื่ออ่านค่าการวัดและตั้งค่าพารามิเตอร์

ข้อควรทราบ

• SM6420 เป็นเครื่องวัดอัตราการไหลแบบ Magnetic-Inductive ไม่ใช่ Thermal หรือ Vortex Flow Sensor
• ช่วงวัดอัตราการไหลคือ 0.05-35 l/min หรือ 0.003-2.1 m³/h
• ข้อต่อกระบวนการเป็นเกลียวใน Rc 1/2 ขนาด DN15 ไม่ใช่เกลียวนอก G 1/2
• ใช้กับของเหลวที่นำไฟฟ้าได้ โดยต้องมีค่าการนำไฟฟ้าไม่น้อยกว่า 20 µS/cm
• ไม่เหมาะสำหรับของเหลวที่ไม่นำไฟฟ้า เช่น น้ำมันบางประเภท
• ช่วงวัดอุณหภูมิและช่วงอุณหภูมิของตัวกลางคือ -20 ถึง +90°C
• รุ่นนี้มี Analog Current Output แบบ 4-20 mA ไม่ควรระบุว่ารองรับ Analog 0-10 V โดยไม่มีข้อมูลจากผู้ผลิต
• เอาต์พุตแต่ละช่องสามารถตั้งค่าฟังก์ชันได้หลายรูปแบบ แต่ไม่สามารถใช้งานทุกฟังก์ชันพร้อมกันบนช่องเดียวกัน
• OUT1 รองรับ Switching, Pulse, Frequency และ IO-Link ตามการตั้งค่า
• OUT2 รองรับ Switching, Analog หรือ Counter Reset Input ตามการตั้งค่า
• รองรับ IO-Link Version 1.1 ความเร็ว COM2 ไม่ใช่ COM3
• ผู้ผลิตระบุว่าไม่จำเป็นต้องมีระยะท่อตรงก่อนและหลังเซนเซอร์ อย่างไรก็ตามควรปฏิบัติตามคู่มือการติดตั้งอย่างถูกต้อง
• ควรเลือกข้อต่อที่รองรับเกลียวใน Rc 1/2 ให้เหมาะสมกับระบบท่อ
• ควรตรวจสอบความเข้ากันได้ของของเหลวกับวัสดุ Stainless Steel 316L, PEEK และ FKM ก่อนใช้งาน
• ค่าความแม่นยำอ้างอิงเงื่อนไขมาตรฐานของผู้ผลิต และอาจเปลี่ยนแปลงตามสภาวะการใช้งานจริง
