SM2601 \ Flow sensor \ Range 9600 gph \ PNP/NPN NO/NC \ 4...20 \ DN50 \ 0...10 \ 2" NPT internal thread

รายละเอียด SM2601 Magnetic-Inductive Flow Meter – เซนเซอร์วัดอัตราการไหล ifm

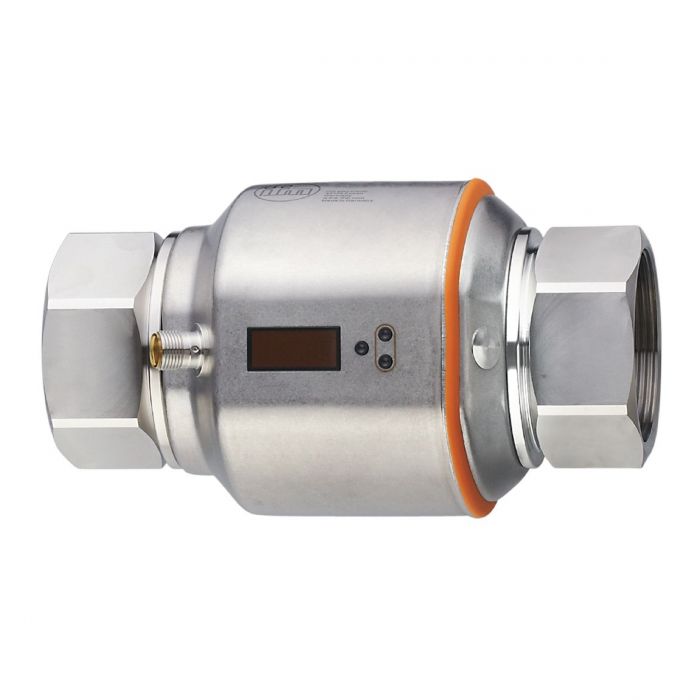

SM2601 จาก ifm electronic เป็นเครื่องวัดอัตราการไหลแบบแม่เหล็กไฟฟ้า (Magnetic-Inductive Flow Meter) สำหรับตรวจวัดอัตราการไหลของของเหลวที่นำไฟฟ้าได้ เช่น น้ำและของเหลวที่มีน้ำเป็นส่วนประกอบ มีช่วงการวัดประมาณ 5-600 ลิตรต่อนาที หรือ 0.3-36 ลูกบาศก์เมตรต่อชั่วโมง พร้อมข้อต่อเกลียวใน 2 นิ้ว NPT ขนาด DN50 สามารถตรวจวัดอัตราการไหลและอุณหภูมิของตัวกลาง พร้อมคำนวณปริมาตรการไหลสะสม (Totalizer) และตรวจสอบสภาวะท่อว่าง (Empty Pipe Detection) รองรับสัญญาณ Switching, Analog, Pulse, Frequency และการสื่อสาร IO-Link เหมาะสำหรับระบบน้ำหล่อเย็น ระบบหมุนเวียนของเหลว และการตรวจสอบกระบวนการผลิตในโรงงานอุตสาหกรรม

คุณสมบัติเด่น

• ใช้เทคโนโลยี Magnetic-Inductive สำหรับตรวจวัดอัตราการไหลของของเหลวที่นำไฟฟ้าได้
• ช่วงการวัดอัตราการไหลประมาณ 5-600 l/min หรือ 0.3-36 m³/h
• ข้อต่อกระบวนการแบบเกลียวใน 2 นิ้ว NPT ขนาด DN50
• ตรวจวัดอัตราการไหลและอุณหภูมิของตัวกลางได้ในอุปกรณ์เดียว
• มีฟังก์ชัน Totalizer สำหรับคำนวณปริมาตรการไหลสะสม
• รองรับ Preset Counter สำหรับตรวจสอบปริมาตรการไหลตามค่าที่ตั้งไว้
• รองรับ Empty Pipe Detection สำหรับตรวจสอบสภาวะไม่มีของเหลวภายในท่อ
• รองรับ Switching Output แบบ PNP/NPN พร้อมตั้งค่า Normally Open (NO) หรือ Normally Closed (NC)
• รองรับ Analog Output แบบ 4-20 mA หรือ 0-10 V ตามการกำหนดค่า
• รองรับ Pulse Output สำหรับส่งข้อมูลปริมาตรของเหลวสะสม
• รองรับ Frequency Output สำหรับส่งสัญญาณตามอัตราการไหล
• รองรับ IO-Link Version 1.1 ความเร็ว COM2 (38.4 kBaud)
• ตั้งค่าฟังก์ชัน Hysteresis และ Window สำหรับควบคุมจุดสวิตชิ่งได้
• มีหน้าจอดิจิทัลแบบ Alphanumeric 4 หลัก สำหรับแสดงค่าการวัดและตั้งค่าพารามิเตอร์
• มีไฟ LED แสดงหน่วยวัดและสถานะของ Switching Output
• รองรับของเหลวที่มีค่าการนำไฟฟ้าไม่น้อยกว่า 20 µS/cm
• รองรับอุณหภูมิของตัวกลาง -10 ถึง +90°C
• รองรับความดันใช้งานสูงสุด 16 bar
• ไม่มีชิ้นส่วนกลไกหมุนภายในชุดวัด ช่วยลดการสึกหรอจากชิ้นส่วนเคลื่อนที่
• ระดับการป้องกัน IP65 และ IP67 สำหรับสภาพแวดล้อมอุตสาหกรรม

ข้อมูลทางเทคนิค

• ยี่ห้อ: ifm electronic
• รุ่น: SM2601
• รหัสผลิตภัณฑ์: SMN21XGXFRKG/US-100
• ประเภท: Magnetic-Inductive Flow Meter / Flow Sensor
• หลักการวัด: Magnetic-Inductive
• การใช้งานหลัก: Industrial Flow Measurement
• ตัวกลางที่รองรับ: Conductive Liquids, Water, Hydrous Media
• ค่าการนำไฟฟ้าขั้นต่ำของตัวกลาง: 20 µS/cm
• ความหนืดของตัวกลาง: น้อยกว่า 70 mm²/s ที่ 40°C
• ช่วงวัดอัตราการไหล: 1.3-160 gpm ตาม Datasheet
• ช่วงวัดอัตราการไหล: 80-9600 gph ตาม Datasheet
• ช่วงวัดอัตราการไหลเทียบเท่าโดยประมาณ: 5-600 l/min
• ช่วงวัดอัตราการไหลเทียบเท่าโดยประมาณ: 0.3-36 m³/h
• ช่วงแสดงผลอัตราการไหล: -190 ถึง +190 gpm
• ความละเอียดอัตราการไหล: 0.1 gpm
• Measuring Dynamics: 1:120
• ความแม่นยำอัตราการไหล: ±(0.8% ของค่าที่วัดได้ + 0.5% ของค่าสิ้นสุดช่วงวัด)
• ความสามารถในการวัดซ้ำอัตราการไหล: ±0.2% ของค่าสิ้นสุดช่วงวัด
• ช่วงตั้งค่า Set Point (Flow): 2.1-160 gpm
• ช่วงตั้งค่า Reset Point (Flow): 1.3-159.2 gpm
• ช่วงตั้งค่า Analog Start Point (Flow): 0-128 gpm
• ช่วงตั้งค่า Analog End Point (Flow): 32-160 gpm
• Low Flow Cut-Off: ตั้งค่าได้ต่ำกว่า 4 gpm
• ช่วงวัดอุณหภูมิ: -20 ถึง +80°C
• ช่วงแสดงผลอุณหภูมิ: -40 ถึง +100°C
• ความละเอียดอุณหภูมิ: ประมาณ 0.3°C (0.5°F)
• ความแม่นยำอุณหภูมิ: ±1 K ที่อุณหภูมิ 25°C เมื่ออัตราการไหลมากกว่า 4 gpm
• ช่วงตั้งค่า Analog Start Point (Temperature): -20 ถึง +60°C
• ช่วงตั้งค่า Analog End Point (Temperature): 0 ถึง +80°C
• อุณหภูมิของตัวกลาง: -10 ถึง +90°C
• อุณหภูมิแวดล้อม: -10 ถึง +60°C
• อุณหภูมิในการจัดเก็บ: -25 ถึง +80°C
• ความดันใช้งานสูงสุด: 16 bar (1.6 MPa)
• MAWP สำหรับการใช้งานตาม CRN: 8.9 bar (0.89 MPa)
• แรงดันไฟเลี้ยง: 18-32 VDC (SELV/PELV)
• กระแสไฟฟ้าที่ใช้: น้อยกว่า 150 mA
• Protection Class: III
• ระบบป้องกันการต่อกลับขั้ว: มี
• ระบบป้องกันการลัดวงจรและโหลดเกิน: มี
• เวลาหน่วงเริ่มต้นทำงาน: 5 วินาที
• จำนวนเอาต์พุตทางกายภาพ: 2 ช่อง
• รูปแบบเอาต์พุต: Switching Signal, Analog Signal, Pulse Signal, Frequency Signal และ IO-Link ตามการตั้งค่า
• ชนิดเอาต์พุตดิจิทัล: PNP/NPN ตั้งค่าได้
• จำนวน Switching Output: สูงสุด 2 ช่อง
• ฟังก์ชัน Switching: Normally Open / Normally Closed ตั้งค่าได้
• กระแสโหลดสูงสุดของ Switching Output: 250 mA ต่อช่อง
• แรงดันตกคร่อมสูงสุดของ Switching Output: 2 V
• จำนวน Analog Output: 1 ช่อง
• Analog Current Output: 4-20 mA ปรับสเกลได้
• โหลดสูงสุดของ Analog Current Output: 500 Ω
• Analog Voltage Output: 0-10 V ปรับสเกลได้
• ความต้านทานโหลดขั้นต่ำของ Analog Voltage Output: 2000 Ω
• ช่วง Frequency Output: 0.1-10000 Hz
• ฟังก์ชัน Totalizer: รองรับ
• ฟังก์ชัน Preset Counter: รองรับ
• ฟังก์ชัน Counter Reset: รองรับ
• ฟังก์ชัน Empty Pipe Detection: รองรับ
• เวลาตอบสนองอัตราการไหล: 0.35 วินาที เมื่อ Damping เท่ากับ 0
• ช่วงตั้งค่า Damping: 0-5 วินาที
• ช่วงตั้งค่า Switching Delay: 0-50 วินาที
• เวลาตอบสนองอุณหภูมิ T09: 3 วินาที เมื่ออัตราการไหลมากกว่า 4 gpm
• การสื่อสาร: IO-Link Version 1.1
• ความเร็ว IO-Link: COM2 (38.4 kBaud)
• มาตรฐานการสื่อสาร: IEC 61131-9
• IO-Link Master Port: Type A
• IO-Link Minimum Process Cycle Time: 5 ms
• Process Connection: 2 Inch NPT Internal Thread
• ขนาดข้อต่อ: DN50
• ระยะท่อตรงก่อนเซนเซอร์: 3 x DN
• ระยะท่อตรงหลังเซนเซอร์: 1 x DN
• ขนาดตัวเครื่อง: 180 x 103 x 117 mm
• น้ำหนัก: ประมาณ 2643 g
• วัสดุตัวเรือน: Stainless Steel 316L, Stainless Steel 316Ti, PEI, FKM, PBT-GF20 และ TPE-U
• วัสดุส่วนสัมผัสตัวกลาง: Stainless Steel 316L, Stainless Steel 316Ti, PEEK และ FKM
• หน้าจอแสดงผล: Alphanumeric Display 4 หลัก
• ไฟแสดงหน่วยวัด: LED สีเขียว 6 ดวง
• ไฟแสดงสถานะ Switching: LED สีเหลือง 2 ดวง
• ระดับการป้องกัน: IP65 / IP67
• การเชื่อมต่อไฟฟ้า: M12 Connector, A-coded, Gold-Plated Contacts
• OUT1: Switching Output, Frequency Output, Pulse Output หรือ IO-Link ตามการตั้งค่า
• OUT2: Switching Output, Analog Output หรือ Counter Reset Input ตามการตั้งค่า

การใช้งาน

• ตรวจวัดอัตราการไหลของน้ำในระบบหล่อเย็นเครื่องจักรอุตสาหกรรม
• ตรวจสอบการไหลในระบบหมุนเวียนน้ำและระบบจ่ายน้ำภายในโรงงาน
• ตรวจวัดอัตราการไหลของของเหลวที่นำไฟฟ้าได้ในกระบวนการผลิต
• ตรวจสอบอัตราการไหลและอุณหภูมิของตัวกลางในระบบควบคุมอัตโนมัติ
• ติดตามปริมาตรการไหลสะสมสำหรับระบบจ่ายและเติมของเหลว
• ใช้ Preset Counter สำหรับตรวจสอบปริมาณของเหลวตามค่าที่กำหนด
• ตรวจสอบสภาวะท่อว่างเพื่อช่วยแจ้งเตือนเมื่อไม่มีของเหลวภายในระบบ
• เชื่อมต่อกับ PLC ผ่าน Switching Output หรือ Analog Output
• ส่งสัญญาณ Pulse หรือ Frequency ไปยังอุปกรณ์ควบคุมที่รองรับ
• เชื่อมต่อกับ IO-Link Master เพื่ออ่านข้อมูลกระบวนการและตั้งค่าพารามิเตอร์

ข้อควรทราบ

• SM2601 เป็นเครื่องวัดอัตราการไหลแบบ Magnetic-Inductive ไม่ใช่ Thermal หรือ Vortex Flow Sensor
• ช่วงวัดตาม Datasheet คือ 1.3-160 gpm หรือประมาณ 5-600 l/min
• ข้อต่อของรุ่นนี้เป็นเกลียวใน 2 นิ้ว NPT ขนาด DN50 ไม่ใช่เกลียว Rc 2
• เกลียว NPT และ Rc มีมาตรฐานต่างกัน ไม่ควรนำมาต่อเข้าด้วยกันโดยตรงโดยไม่ตรวจสอบความเข้ากันได้
• ใช้กับของเหลวที่นำไฟฟ้าได้ โดยต้องมีค่าการนำไฟฟ้าไม่น้อยกว่า 20 µS/cm
• ไม่เหมาะสำหรับของเหลวที่ไม่นำไฟฟ้า เช่น น้ำมันบางประเภท
• ช่วงวัดอุณหภูมิ -20 ถึง +80°C แตกต่างจากช่วงอุณหภูมิของตัวกลางที่รองรับ -10 ถึง +90°C
• OUT1 และ OUT2 สามารถกำหนดฟังก์ชันได้หลายรูปแบบ แต่ไม่สามารถใช้งานทุกฟังก์ชันพร้อมกันบนช่องเดียวกัน
• OUT1 รองรับ Switching, Frequency, Pulse และ IO-Link ตามการกำหนดค่า
• OUT2 รองรับ Switching, Analog และ Counter Reset Input ตามการกำหนดค่า
• Analog Output สามารถเลือกเป็น 4-20 mA หรือ 0-10 V ได้ตามการตั้งค่า
• รองรับ IO-Link Version 1.1 ความเร็ว COM2 ไม่ใช่ COM3
• ควรตรวจสอบชนิดเกลียว 2 นิ้ว NPT ให้ตรงกับข้อต่อของระบบท่อก่อนติดตั้ง
• ควรรักษาระยะท่อตรงก่อนเซนเซอร์ 3 x DN และหลังเซนเซอร์ 1 x DN
• ควรตรวจสอบความเข้ากันได้ของตัวกลางกับวัสดุส่วนสัมผัสของเหลวและซีล
• ค่าความแม่นยำอ้างอิงสภาวะมาตรฐานของผู้ผลิต และอาจเปลี่ยนแปลงตามสภาพการใช้งานจริง
