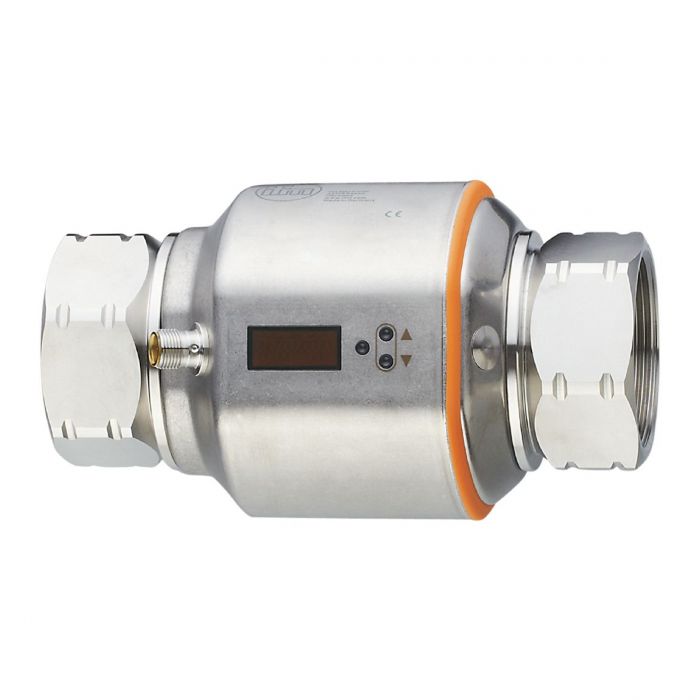

SM2404 \ Flow sensor \ Range 600 l/min \ 4...20 \ DN50 \ Rc 2 internal thread

รายละเอียด SM2404 Magnetic-Inductive Flow Meter – เซนเซอร์วัดอัตราการไหล ifm

SM2404 จาก ifm electronic เป็นเครื่องวัดอัตราการไหลแบบแม่เหล็กไฟฟ้า (Magnetic-Inductive Flow Meter) สำหรับตรวจวัดอัตราการไหลของของเหลวที่นำไฟฟ้าได้ เช่น น้ำและของเหลวที่มีน้ำเป็นส่วนประกอบ มีช่วงการวัด 5-600 ลิตรต่อนาที หรือ 0.3-36 ลูกบาศก์เมตรต่อชั่วโมง ใช้ข้อต่อเกลียวใน Rc 2 ขนาด DN50 สามารถตรวจวัดอัตราการไหลและอุณหภูมิของตัวกลาง พร้อมฟังก์ชันตรวจสอบสภาวะท่อว่าง (Empty Pipe Detection) จุดเด่นของรุ่นนี้คือมี Analog Output แบบ 4-20 mA จำนวน 2 ช่อง สำหรับส่งค่าอัตราการไหลและอุณหภูมิไปยังระบบควบคุม เหมาะสำหรับระบบน้ำหล่อเย็น ระบบหมุนเวียนน้ำ และงานตรวจวัดกระบวนการผลิตในโรงงานอุตสาหกรรม

คุณสมบัติเด่น

• ใช้หลักการ Magnetic-Inductive สำหรับตรวจวัดอัตราการไหลของของเหลวที่นำไฟฟ้าได้
• ช่วงวัดอัตราการไหล 5-600 l/min หรือ 0.3-36 m³/h
• ข้อต่อกระบวนการแบบเกลียวใน Rc 2 ขนาด DN50
• ตรวจวัดอัตราการไหลและอุณหภูมิของตัวกลางได้ในอุปกรณ์เดียว
• มี Analog Output แบบ 4-20 mA จำนวน 2 ช่อง
• OUT1 สำหรับส่งสัญญาณ Analog ของอุณหภูมิ
• OUT2 สำหรับส่งสัญญาณ Analog ของอัตราการไหล
• สามารถปรับช่วงสัญญาณ Analog ให้เหมาะสมกับระบบควบคุมได้
• มีฟังก์ชัน Empty Pipe Detection สำหรับตรวจสอบสภาวะไม่มีของเหลวภายในท่อ
• รองรับของเหลวที่มีค่าการนำไฟฟ้าไม่น้อยกว่า 20 µS/cm
• มีหน้าจอ Alphanumeric Display 4 หลัก สำหรับแสดงค่าการวัดและตั้งค่าพารามิเตอร์
• สามารถเลือกหน่วยแสดงอัตราการไหลและอุณหภูมิได้
• รองรับอุณหภูมิของตัวกลาง -10 ถึง +90°C
• รองรับความดันใช้งานสูงสุด 16 bar
• ไม่มีชิ้นส่วนกลไกหมุนภายในชุดวัด ช่วยลดการสึกหรอจากชิ้นส่วนเคลื่อนที่
• ระดับการป้องกัน IP65 / IP67 เหมาะสำหรับงานอุตสาหกรรม
• เชื่อมต่อผ่านหัวต่อ M12 พร้อมหน้าสัมผัสเคลือบทอง

ข้อมูลทางเทคนิค

• ยี่ห้อ: ifm electronic
• รุ่น: SM2404
• รหัสผลิตภัณฑ์: SMK21XGX50KG/US-100
• ประเภท: Magnetic-Inductive Flow Meter / Flow Sensor
• หลักการวัด: Magnetic-Inductive
• การใช้งานหลัก: Industrial Flow Measurement
• ตัวกลางที่รองรับ: Conductive Liquids, Water, Hydrous Media
• ค่าการนำไฟฟ้าขั้นต่ำของตัวกลาง: ≥ 20 µS/cm
• ความหนืดของตัวกลาง: น้อยกว่า 70 mm²/s ที่ 40°C
• ช่วงวัดอัตราการไหล: 5-600 l/min
• ช่วงวัดอัตราการไหล: 0.3-36 m³/h
• ช่วงแสดงผลอัตราการไหล: -720 ถึง +720 l/min
• ความละเอียดอัตราการไหล: 0.5 l/min หรือ 0.02 m³/h
• Measuring Dynamics: 1:120
• ความแม่นยำอัตราการไหล: ±(0.8% ของค่าที่วัดได้ + 0.5% ของค่าสิ้นสุดช่วงวัด)
• ความสามารถในการวัดซ้ำอัตราการไหล: ±0.2% ของค่าสิ้นสุดช่วงวัด
• Analog Start Point (Flow): 0-480 l/min
• Analog End Point (Flow): 120-600 l/min
• Low Flow Cut-Off: ต่ำกว่า 15 l/min
• ช่วงวัดอุณหภูมิ: -20 ถึง +80°C
• ช่วงแสดงผลอุณหภูมิ: -40 ถึง +100°C
• ความละเอียดอุณหภูมิ: 0.2°C
• ความแม่นยำอุณหภูมิ: ±1 K ที่อุณหภูมิ 25°C เมื่ออัตราการไหลมากกว่า 15 l/min
• Analog Start Point (Temperature): -20 ถึง +60°C
• Analog End Point (Temperature): 0 ถึง +80°C
• อุณหภูมิของตัวกลาง: -10 ถึง +90°C
• อุณหภูมิแวดล้อม: -10 ถึง +60°C
• อุณหภูมิในการจัดเก็บ: -25 ถึง +80°C
• ความดันใช้งานสูงสุด: 16 bar (1.6 MPa)
• MAWP สำหรับการใช้งานตาม CRN: 8.9 bar (0.89 MPa)
• แรงดันไฟเลี้ยง: 18-32 VDC (SELV/PELV)
• กระแสไฟฟ้าที่ใช้: น้อยกว่า 150 mA
• Protection Class: III
• ระบบป้องกันการต่อกลับขั้ว: มี
• เวลาหน่วงเริ่มต้นทำงาน: 5 วินาที
• จำนวนเอาต์พุตทั้งหมด: 2 ช่อง
• ประเภทเอาต์พุต: Analog Current Output
• จำนวน Analog Output: 2 ช่อง
• สัญญาณเอาต์พุต: 4-20 mA
• ช่วงกระแสเอาต์พุตสูงสุด: ไม่เกิน 22 mA
• การปรับสเกล Analog Output: รองรับ
• โหลดสูงสุดของ Analog Output: 500 Ω
• OUT1: Analog Output สำหรับอุณหภูมิ
• OUT2: Analog Output สำหรับอัตราการไหล
• ฟังก์ชัน Empty Pipe Detection: รองรับ
• เวลาตอบสนองอัตราการไหล: 0.35 วินาที เมื่อ Damping เท่ากับ 0
• ช่วงตั้งค่า Damping: 0-5 วินาที
• เวลาตอบสนองอุณหภูมิ T09: 3 วินาที เมื่ออัตราการไหลมากกว่า 15 l/min
• การตั้งค่าพารามิเตอร์: เลือกหน่วยแสดงผล ปิดการแสดงผล และตั้งค่า Empty Pipe Detection ได้
• Process Connection: Rc 2 Internal Thread
• ขนาดข้อต่อ: DN50
• ระยะท่อตรงก่อนเซนเซอร์: 3 x DN
• ระยะท่อตรงหลังเซนเซอร์: 1 x DN
• วัสดุตัวเรือน: Stainless Steel 316L (1.4404), Stainless Steel 316Ti (1.4571), PEI, FKM, PBT-GF20, TPE-U
• วัสดุส่วนสัมผัสตัวกลาง: Stainless Steel 316L, Stainless Steel 316Ti, PEEK, FKM
• ขนาดตัวเครื่อง: 180 x 103 x 117 mm
• น้ำหนัก: ประมาณ 2725 g
• หน้าจอแสดงผล: Alphanumeric Display 4 หลัก
• ไฟแสดงหน่วยวัด: LED สีเขียว 6 ดวง
• ไฟแสดงฟังก์ชัน: LED สีเหลือง 1 ดวง
• ระดับการป้องกัน: IP65 / IP67
• การเชื่อมต่อไฟฟ้า: M12 Connector, A-coded, Gold-Plated Contacts

การใช้งาน

• ตรวจวัดอัตราการไหลของน้ำในระบบหล่อเย็นเครื่องจักรอุตสาหกรรม
• ตรวจสอบการไหลของน้ำในระบบหมุนเวียนและระบบจ่ายน้ำภายในโรงงาน
• ตรวจวัดอัตราการไหลและอุณหภูมิของของเหลวในกระบวนการผลิต
• ส่งสัญญาณ Analog 4-20 mA ของอุณหภูมิไปยัง PLC หรือระบบควบคุม
• ส่งสัญญาณ Analog 4-20 mA ของอัตราการไหลไปยัง PLC หรือระบบควบคุม
• ตรวจสอบสภาวะท่อว่างเพื่อช่วยระบุความผิดปกติของระบบจ่ายของเหลว
• ใช้งานในระบบตรวจสอบการไหลของน้ำและของเหลวที่นำไฟฟ้าได้
• ใช้สำหรับติดตามข้อมูลอัตราการไหลและอุณหภูมิผ่านระบบควบคุมอัตโนมัติ

ข้อควรทราบ

• SM2404 เป็นเครื่องวัดอัตราการไหลแบบ Magnetic-Inductive ไม่ใช่ Thermal หรือ Vortex Flow Sensor
• ช่วงวัดอัตราการไหลคือ 5-600 l/min หรือ 0.3-36 m³/h
• ข้อต่อเป็นเกลียวใน Rc 2 ขนาด DN50
• รุ่นนี้มี Analog Output 4-20 mA จำนวน 2 ช่อง โดย OUT1 ใช้วัดอุณหภูมิ และ OUT2 ใช้วัดอัตราการไหล
• รุ่นนี้ไม่มี Switching Output, Pulse Output, Frequency Output หรือ IO-Link ตาม Datasheet ผู้ผลิต
• ไม่ควรนำข้อมูลเอาต์พุตของรุ่น SM2400 มาใช้กับ SM2404 เนื่องจากมีรูปแบบเอาต์พุตต่างกัน
• ใช้กับของเหลวที่นำไฟฟ้าได้ โดยต้องมีค่าการนำไฟฟ้าไม่น้อยกว่า 20 µS/cm
• ไม่เหมาะสำหรับของเหลวที่ไม่นำไฟฟ้า เช่น น้ำมันบางประเภท
• ช่วงวัดอุณหภูมิ -20 ถึง +80°C แตกต่างจากช่วงอุณหภูมิของตัวกลางที่รองรับ -10 ถึง +90°C
• ควรตรวจสอบระบบรับสัญญาณ Analog ของ PLC ให้รองรับ 4-20 mA ทั้งสองช่อง
• ควรเลือกข้อต่อเกลียวและวัสดุซีลให้เหมาะสมกับการติดตั้ง
• ควรติดตั้งโดยรักษาระยะท่อตรงก่อนเซนเซอร์ 3 x DN และหลังเซนเซอร์ 1 x DN
• ผู้ผลิตระบุว่ารุ่น SM2404 ยุติการจำหน่ายตั้งแต่วันที่ 31 มีนาคม 2026 ควรตรวจสอบสถานะสินค้าคงคลังและรุ่นทดแทนก่อนสั่งซื้อ
