SM0505 \ Flow sensor \ Range 100 l/min \ PNP/NPN NO/NC \ 4...20 \ DN25 \ 0...10 \ G 2 external thread flat seal

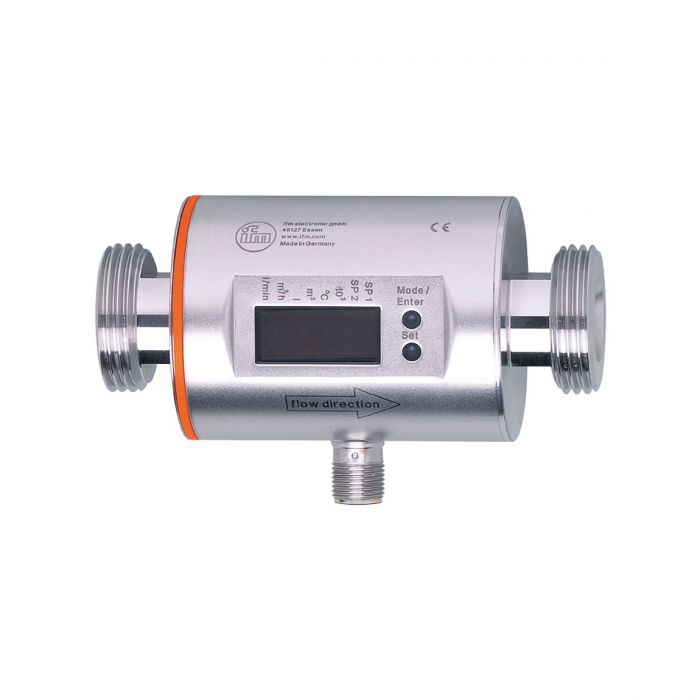

รายละเอียด SM0505 Magnetic-Inductive Flow Meter – เซนเซอร์วัดอัตราการไหล ifm

SM0505 จาก ifm electronic เป็นเครื่องวัดอัตราการไหลของของเหลวแบบแม่เหล็กไฟฟ้า (Magnetic-Inductive Flow Meter) ใช้หลักการเหนี่ยวนำแม่เหล็กไฟฟ้าสำหรับตรวจวัดอัตราการไหลของของเหลวที่นำไฟฟ้าได้ เช่น น้ำและของเหลวที่มีน้ำเป็นส่วนประกอบ มีช่วงการวัด 0.2-100 ลิตรต่อนาที หรือ 0.01-6 ลูกบาศก์เมตรต่อชั่วโมง พร้อมฟังก์ชันตรวจวัดอุณหภูมิ ปริมาตรการไหลสะสม (Totalizer) และตรวจสอบสภาวะท่อว่าง (Empty Pipe Detection) รองรับสัญญาณ Switching แบบ PNP/NPN, Analog 4-20 mA หรือ 0-10 V และ Pulse Output ตามการตั้งค่า เหมาะสำหรับระบบน้ำหล่อเย็น ระบบหมุนเวียนของเหลว และการควบคุมอัตราการไหลในเครื่องจักรอุตสาหกรรม

คุณสมบัติเด่น

• ใช้เทคโนโลยี Magnetic-Inductive สำหรับตรวจวัดอัตราการไหลของของเหลวที่นำไฟฟ้าได้
• ช่วงการวัดอัตราการไหล 0.2-100 l/min หรือ 0.01-6 m³/h
• ตรวจวัดอัตราการไหลและอุณหภูมิของตัวกลางได้ในอุปกรณ์เดียว
• มีฟังก์ชัน Totalizer สำหรับคำนวณปริมาตรการไหลสะสม
• มีฟังก์ชัน Empty Pipe Detection สำหรับตรวจสอบสภาวะไม่มีของเหลวภายในท่อ
• รองรับเอาต์พุต Switching แบบ PNP/NPN จำนวนสูงสุด 2 ช่อง
• สามารถตั้งค่า Switching Output แบบ Normally Open (NO) หรือ Normally Closed (NC) ได้
• รองรับสัญญาณ Analog 4-20 mA หรือ 0-10 V ตามการกำหนดค่า
• รองรับ Pulse Output สำหรับส่งข้อมูลปริมาตรการไหลสะสม
• สามารถตั้งค่าฟังก์ชัน Hysteresis และ Window สำหรับควบคุมจุดสวิตชิ่งได้
• มีหน้าจอดิจิทัล 4 หลัก สำหรับแสดงค่าการวัดและสถานะการทำงาน
• รองรับของเหลวที่มีค่าการนำไฟฟ้าไม่น้อยกว่า 20 µS/cm
• ไม่มีชิ้นส่วนกลไกหมุนภายในชุดตรวจวัด ช่วยลดการสึกหรอ
• ข้อต่อเกลียวนอก G 1 ขนาด DN25 พร้อม Flat Seal
• ตัวเรือนแข็งแรงพร้อมระดับการป้องกัน IP67

ข้อมูลทางเทคนิค

• ยี่ห้อ: ifm electronic
• รุ่น: SM0505
• รหัสผลิตภัณฑ์: SMR11GGXFRKG/US-100
• ประเภท: Magnetic-Inductive Flow Meter / Flow Sensor
• หลักการวัด: Magnetic-Inductive
• การใช้งานหลัก: Industrial Flow Measurement
• ตัวกลางที่รองรับ: Conductive Liquids, Water, Hydrous Media
• ค่าการนำไฟฟ้าขั้นต่ำของตัวกลาง: ≥ 20 µS/cm
• ความหนืดของตัวกลาง: น้อยกว่า 70 mm²/s ที่ 40°C
• ช่วงวัดอัตราการไหล: 0.2-100 l/min
• ช่วงวัดอัตราการไหล: 0.01-6 m³/h
• ช่วงแสดงผลอัตราการไหล: -120 ถึง +120 l/min
• ความละเอียดอัตราการไหล: 0.1 l/min
• ความแม่นยำอัตราการไหล: ±(2% ของค่าที่วัดได้ + 0.5% ของค่าสิ้นสุดช่วงวัด)
• ความสามารถในการวัดซ้ำอัตราการไหล: ±0.2% ของค่าสิ้นสุดช่วงวัด
• ช่วงตั้งค่า Set Point (Flow): 0.7-100 l/min
• ช่วงตั้งค่า Reset Point (Flow): 0.2-99.5 l/min
• ช่วงตั้งค่า Analog Start Point (Flow): 0-80 l/min
• ช่วงตั้งค่า Analog End Point (Flow): 20-100 l/min
• ช่วงวัดอุณหภูมิ: -20 ถึง +80°C
• ความละเอียดอุณหภูมิ: 0.2°C
• ความแม่นยำอุณหภูมิ: ±2.5 K เมื่ออัตราการไหลมากกว่า 5 l/min
• อุณหภูมิของตัวกลาง: -10 ถึง +70°C
• อุณหภูมิแวดล้อม: -10 ถึง +60°C
• อุณหภูมิในการจัดเก็บ: -25 ถึง +80°C
• ความดันใช้งานสูงสุด: 16 bar (1.6 MPa)
• MAWP สำหรับการใช้งานตาม CRN: 10.4 bar (1.04 MPa)
• แรงดันไฟเลี้ยง: 18-30 VDC (SELV/PELV)
• กระแสไฟฟ้าที่ใช้: 95 mA ที่ 24 VDC
• Protection Class: III
• ระบบป้องกันการต่อกลับขั้ว: มี
• เวลาหน่วงเริ่มต้นทำงาน: 5 วินาที
• จำนวนเอาต์พุตทางกายภาพ: 2 ช่อง
• รูปแบบเอาต์พุต: Switching Signal, Analog Signal, Pulse Signal (ตั้งค่าได้)
• ชนิดเอาต์พุตดิจิทัล: PNP/NPN ตั้งค่าได้
• จำนวน Switching Output: สูงสุด 2 ช่อง
• ฟังก์ชันสวิตชิ่ง: Normally Open / Normally Closed ตั้งค่าได้
• กระแสโหลดสูงสุดของ Switching Output: 200 mA
• แรงดันตกคร่อมสูงสุดของ Switching Output: 2 V
• จำนวน Analog Output: 1 ช่อง ตามการตั้งค่า
• สัญญาณ Analog Current Output: 4-20 mA ปรับสเกลได้
• โหลดสูงสุดของ Analog Current Output: 500 Ω
• สัญญาณ Analog Voltage Output: 0-10 V ปรับสเกลได้
• ความต้านทานโหลดขั้นต่ำของ Analog Voltage Output: 2000 Ω
• Pulse Output: รองรับการส่งพัลส์ตามปริมาตรสะสม
• ฟังก์ชัน Totalizer: รองรับ
• ฟังก์ชัน Counter Reset: รองรับ
• ฟังก์ชัน Empty Pipe Detection: รองรับ
• เวลาตอบสนองอัตราการไหล: 0.15 วินาที เมื่อ Damping เท่ากับ 0
• ช่วงตั้งค่า Damping: 0-5 วินาที
• ช่วงตั้งค่า Output Delay: 0-50 วินาที
• เวลาตอบสนองอุณหภูมิ T09: 30 วินาที เมื่ออัตราการไหลมากกว่า 5 l/min
• Process Connection: G 1 External Thread, DN25, Flat Seal
• ระยะท่อตรงก่อนเซนเซอร์: 5 x DN
• ระยะท่อตรงหลังเซนเซอร์: 2 x DN
• วัสดุตัวเรือน: Stainless Steel 316L, PBT-GF20, PC, EPDM/X
• วัสดุส่วนสัมผัสตัวกลาง: Stainless Steel 316L, PEEK, EPDM/X
• ขนาดตัวเครื่อง: เส้นผ่านศูนย์กลาง 54 mm ความยาว 110 mm
• น้ำหนัก: ประมาณ 576 g
• หน้าจอแสดงผล: Alphanumeric Display 4 หลัก
• ไฟแสดงหน่วย: LED สีเขียว 6 ดวง
• ไฟแสดงสถานะ Switching: LED สีเหลือง 2 ดวง
• ระดับการป้องกัน: IP67
• การเชื่อมต่อไฟฟ้า: M12 Connector, A-coded, Gold-Plated Contacts

การใช้งาน

• ตรวจวัดอัตราการไหลของน้ำในระบบหล่อเย็นเครื่องจักรอุตสาหกรรม
• ตรวจสอบการไหลของน้ำในเครื่องจักร CNC และระบบ Automation
• ตรวจวัดอัตราการไหลของของเหลวในระบบหมุนเวียนน้ำ
• ตรวจสอบอัตราการไหลและอุณหภูมิของตัวกลางในกระบวนการผลิต
• ตรวจวัดปริมาตรของเหลวสะสมในระบบจ่ายและเติมของเหลว
• ตรวจสอบสภาวะท่อว่างเพื่อช่วยแจ้งเตือนเมื่อไม่มีของเหลวในระบบ
• ส่งสัญญาณ Switching Output ไปยัง PLC สำหรับควบคุมหรือแจ้งเตือน
• ส่งข้อมูลอัตราการไหลผ่าน Analog 4-20 mA หรือ 0-10 V ไปยังระบบควบคุม
• ใช้ Pulse Output สำหรับติดตามปริมาตรการไหลสะสม

ข้อควรทราบ

• SM0505 เป็นเครื่องวัดอัตราการไหลแบบ Magnetic-Inductive ไม่ใช่ Vortex หรือ Thermal Flow Sensor
• ช่วงวัดอัตราการไหลคือ 0.2-100 l/min ไม่ใช่ 900 l/min
• ข้อต่อเป็นเกลียวนอก G 1 ขนาด DN25 พร้อม Flat Seal ไม่ใช่เกลียว G 2
• รองรับของเหลวที่นำไฟฟ้าได้ โดยต้องมีค่าการนำไฟฟ้าไม่น้อยกว่า 20 µS/cm
• ไม่เหมาะสำหรับของเหลวที่ไม่นำไฟฟ้า เช่น น้ำมันบางประเภท
• ช่วงวัดอุณหภูมิ -20 ถึง +80°C แตกต่างจากช่วงอุณหภูมิของตัวกลางที่อนุญาตให้ใช้งาน ซึ่งอยู่ที่ -10 ถึง +70°C
• เอาต์พุต Switching, Analog และ Pulse ต้องกำหนดฟังก์ชันให้เหมาะสมกับการใช้งาน โดยไม่สามารถใช้งานทุกฟังก์ชันพร้อมกันบนเอาต์พุตเดียวกัน
• Analog Output สามารถเลือกเป็น 4-20 mA หรือ 0-10 V ได้ตามการตั้งค่า
• รุ่นนี้ไม่ได้ระบุการรองรับ IO-Link ใน Datasheet SM0505-02
• ควรเลือกข้อต่อและซีลให้เหมาะสมกับขนาดท่อและชนิดของเหลว
• ควรติดตั้งตามทิศทางการไหล พร้อมระยะท่อตรงก่อนเซนเซอร์ 5 x DN และหลังเซนเซอร์ 2 x DN
• ควรตรวจสอบการตั้งค่า Switching Point, Analog Scaling และ Pulse Output ให้ตรงกับระบบ PLC ก่อนใช้งาน
