SL5204 \ Flow sensor \ Range 3000 cm/s \ 0...10 \ Clamp

รายละเอียด SL5204 Airflow Monitor เซนเซอร์ตรวจสอบความเร็วลม พร้อม Analog Output 0-10 V ifm

ifm SL5204 (SLG23XEE40KG/2M) เป็นเซนเซอร์ตรวจสอบการไหลของอากาศ (Airflow Monitor) จาก ifm electronic ในกลุ่ม efector 300 ออกแบบมาสำหรับตรวจสอบความเร็วการไหลของอากาศในระบบระบายอากาศ โดยเฉพาะระบบ HVAC ระบบท่อลม และระบบควบคุมอาคาร (Building Automation)

SL5204 ใช้หลักการตรวจจับการไหลแบบ Thermal หรือ Calorimetric พร้อมเอาต์พุตอนาล็อกแรงดันไฟฟ้า 0-10 V สำหรับส่งสัญญาณความเร็วการไหลไปยังระบบควบคุม โดยมีช่วงความเร็วการไหล 200-3000 cm/s หรือ 2-30 m/s ตามข้อมูลทางเทคนิคของผู้ผลิต

อุปกรณ์ใช้แรงดันไฟเลี้ยง 24 VDC รองรับความคลาดเคลื่อนของแรงดันไฟฟ้า ±10% ใช้กระแสไฟฟ้าน้อยกว่า 35 mA มีเวลาหน่วงหลังเปิดเครื่อง 90 วินาที และรองรับอุณหภูมิของตัวกลาง 20 ถึง 40 °C

ตัวเรือนผลิตจาก PBT และพื้นผิวตรวจจับผลิตจาก Titanium มีรูปทรงกระบอกขนาดเส้นผ่านศูนย์กลาง 23 mm ติดตั้งผ่าน Clamp Adapter เพื่อปรับความลึกของหัววัดให้เหมาะสมกับตำแหน่งตรวจวัด พร้อมสายไฟ PUR ติดตั้งถาวรยาว 2 เมตร และระดับการป้องกัน IP65

คุณสมบัติเด่น

• เซนเซอร์ตรวจสอบความเร็วการไหลของอากาศสำหรับระบบระบายอากาศ
• เหมาะสำหรับระบบ HVAC, Ventilation Systems และ Building Automation
• ใช้หลักการตรวจจับแบบ Thermal / Calorimetric
• มี Analog Voltage Output จำนวน 1 ช่อง
• เอาต์พุตอนาล็อกแรงดันไฟฟ้า 0-10 V
• ช่วงความเร็วการไหล 200-3000 cm/s หรือ 2-30 m/s
• ใช้แรงดันไฟเลี้ยง 24 VDC
• รองรับความคลาดเคลื่อนแรงดันไฟเลี้ยง ±10%
• ใช้กระแสไฟฟ้าน้อยกว่า 35 mA
• มีเวลาหน่วงหลังเปิดเครื่อง 90 วินาที
• รองรับอุณหภูมิของตัวกลาง 20 ถึง 40 °C
• รองรับแรงดันกระบวนการสูงสุด 1 bar
• รองรับอัตราการเปลี่ยนแปลงอุณหภูมิของตัวกลางสูงสุด 1 K/min
• ตัวเรือนผลิตจาก PBT และพื้นผิวตรวจจับผลิตจาก Titanium
• รองรับการติดตั้งผ่าน Clamp Adapter ขนาด Ø 23 mm
• สามารถปรับความลึกในการติดตั้งให้เหมาะสมกับตำแหน่งวัดภายในท่อลม
• มีสาย PUR ติดตั้งถาวรยาว 2 เมตร
• มีไฟ LED สีเขียวสำหรับแสดงสถานะการทำงาน
• ระดับการป้องกัน IP65

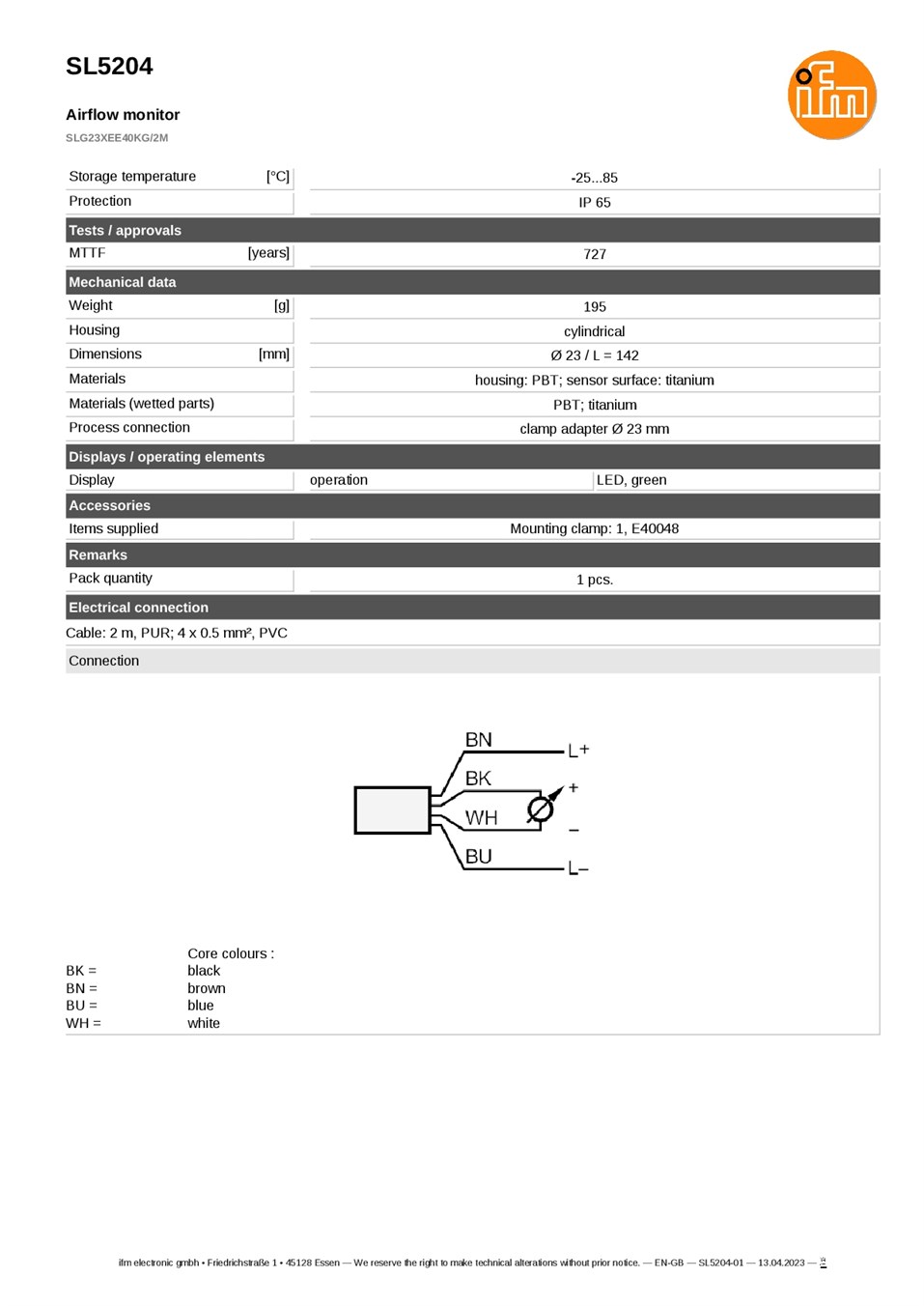

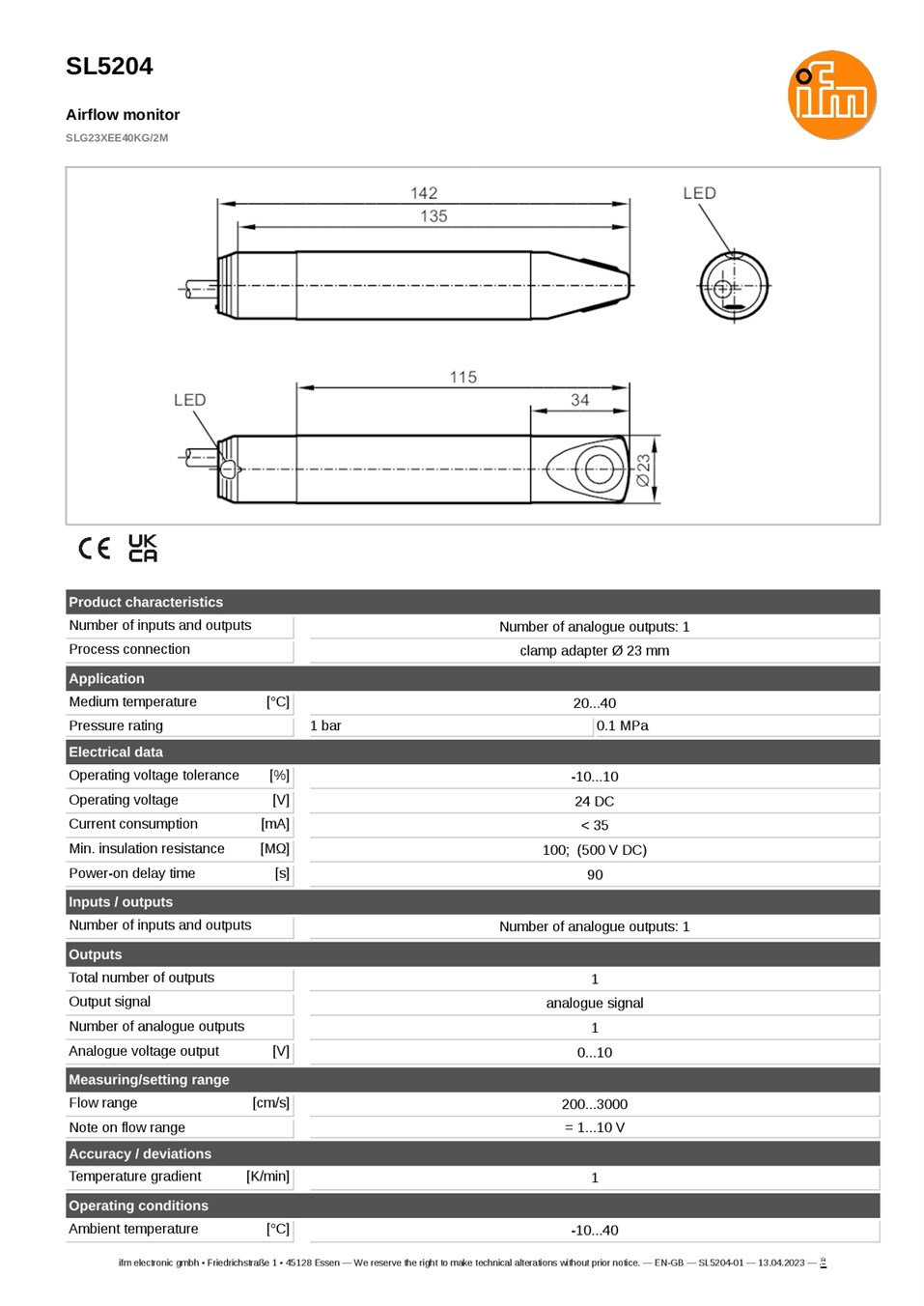

ข้อมูลทางเทคนิค

• ยี่ห้อ: ifm electronic
• รุ่น: SL5204
• รหัสผลิตภัณฑ์: SLG23XEE40KG/2M
• กลุ่มผลิตภัณฑ์: efector 300
• ประเภทสินค้า: Airflow Monitor
• หลักการตรวจจับ: Thermal / Calorimetric Airflow Monitoring
• การใช้งานหลัก: Ventilation Systems และ Building Automation
• ช่วงความเร็วการไหล: 200-3000 cm/s
• ช่วงความเร็วการไหลเทียบเป็น m/s: 2-30 m/s
• ช่วงความเร็วการไหลสำหรับสัญญาณ 1-10 V: 200-3000 cm/s ตามข้อมูลผู้ผลิต
• Temperature Gradient: 1 K/min
• Power-on Delay Time: 90 s
• อุณหภูมิของตัวกลาง: 20 ถึง 40 °C
• อุณหภูมิแวดล้อม: -10 ถึง +40 °C
• อุณหภูมิในการจัดเก็บ: -25 ถึง +85 °C
• แรงดันกระบวนการสูงสุด: 1 bar (0.1 MPa)
• ระดับการป้องกัน: IP65
• แรงดันไฟฟ้าที่ใช้งาน: 24 VDC
• ความคลาดเคลื่อนของแรงดันไฟเลี้ยง: -10% ถึง +10%
• กระแสไฟฟ้าที่ใช้: น้อยกว่า 35 mA
• ความต้านทานฉนวนขั้นต่ำ: 100 MΩ ที่ 500 VDC
• จำนวนเอาต์พุตทั้งหมด: 1
• จำนวน Analog Outputs: 1
• ประเภทสัญญาณเอาต์พุต: Analog Signal
• รูปแบบเอาต์พุต: Analog Voltage Output
• ช่วงแรงดันเอาต์พุต: 0-10 V
• รูปทรงตัวเรือน: Cylindrical
• ขนาดตัวเรือน: Ø 23 mm / L = 142 mm
• ข้อต่อกระบวนการ: Clamp Adapter Ø 23 mm
• วัสดุตัวเรือน: PBT
• วัสดุพื้นผิวตรวจจับ: Titanium
• วัสดุส่วนสัมผัสตัวกลาง: PBT และ Titanium
• การเชื่อมต่อไฟฟ้า: สายไฟติดตั้งถาวร
• ความยาวสายไฟ: 2 m
• วัสดุเปลือกสายไฟ: PUR
• จำนวนแกนและหน้าตัดสายไฟ: 4 x 0.5 mm²
• การแสดงสถานะ: LED สีเขียวสำหรับแสดงการทำงาน
• MTTF: 727 ปี (ค่าคำนวณทางสถิติ ไม่ใช่อายุการใช้งานที่รับประกัน)
• น้ำหนัก: ประมาณ 195 g
• จำนวนสินค้าในบรรจุภัณฑ์: 1 ชิ้น

อุปกรณ์ประกอบการติดตั้ง

• E40048: Mounting Clamp จำนวน 1 ชิ้น ตามรายการอุปกรณ์ที่มาพร้อมสินค้าจากผู้ผลิต
• สามารถปรับระยะจุ่มของเซนเซอร์ให้เหมาะสมกับตำแหน่งตรวจวัดภายในท่อลม
• ควรตรวจสอบขนาดท่อ ช่องลม และพื้นที่ติดตั้งก่อนใช้งาน

การใช้งาน

• ตรวจสอบความเร็วลมในระบบระบายอากาศของอาคาร
• ตรวจสอบการไหลของอากาศในระบบ HVAC
• ตรวจสอบความเร็วการไหลของอากาศภายในท่อลมอุตสาหกรรม
• ตรวจสอบประสิทธิภาพการทำงานของระบบพัดลมและระบบดูดอากาศ
• ใช้ส่งสัญญาณ Analog 0-10 V ไปยังระบบ Building Automation
• เชื่อมต่อกับ PLC หรือระบบควบคุมที่รองรับ Analog Voltage Input
• ใช้ติดตามแนวโน้มการเปลี่ยนแปลงของความเร็วลมในระบบระบายอากาศ
• ใช้ประกอบระบบแสดงผลหรือระบบแจ้งเตือน โดยให้ PLC หรือ Controller ประเมินค่าจากสัญญาณอนาล็อก
• สนับสนุนงานตรวจสอบระบบระบายอากาศและการบำรุงรักษาเชิงป้องกัน

ข้อควรทราบ

• SL5204 เป็น Airflow Monitor สำหรับตรวจสอบความเร็วการไหลของอากาศ ไม่ใช่ Flow Meter สำหรับวัดปริมาตรการไหลในหน่วย m³/h โดยตรง
• เอาต์พุตเป็น Analog Voltage 0-10 V จำนวน 1 ช่อง ไม่ใช่ Relay Output หรือ PNP/NPN Switching Output
• ผู้ผลิตระบุช่วงความเร็วการไหล 200-3000 cm/s โดยมีหมายเหตุว่าเทียบกับสัญญาณ 1-10 V จึงต้องพิจารณาการปรับสเกลสัญญาณตามคู่มือ ไม่ควรสมมติว่าความเร็ว 0 m/s เท่ากับ 0 V โดยอัตโนมัติ
• แรงดันไฟเลี้ยงคือ 24 VDC โดยรองรับความคลาดเคลื่อน ±10%
• อุณหภูมิของตัวกลางที่กำหนดคือ 20 ถึง 40 °C ซึ่งแตกต่างจากอุณหภูมิแวดล้อม -10 ถึง +40 °C
• แรงดันกระบวนการสูงสุดคือ 1 bar ไม่ใช่ 30 bar หรือ 300 bar
• ระดับการป้องกัน IP65 ไม่ใช่ IP67
• ข้อต่อกระบวนการเป็น Clamp Adapter Ø 23 mm ไม่ใช่เกลียว M18 x 1.5 หรือ G 1/2
• การเชื่อมต่อไฟฟ้าเป็นสาย PUR ติดตั้งถาวรยาว 2 เมตร ไม่ใช่ M12 Connector
• Power-on Delay Time เท่ากับ 90 วินาที ควรพิจารณาก่อนนำค่าที่วัดได้ไปใช้ในระบบควบคุม
• ควรติดตั้งเซนเซอร์ในตำแหน่งที่มีการไหลสม่ำเสมอ และปรับระยะจุ่มให้เหมาะสมกับขนาดท่อลม
• ควรตรวจสอบการกำหนดสเกลสัญญาณ Analog Input ของ PLC หรือ Controller ให้ตรงกับช่วงการทำงานของเซนเซอร์
• ควรตรวจสอบ Datasheet และคู่มือการติดตั้งเฉพาะรุ่นก่อนใช้งานจริง
