SL0105 \ Flow sensor \ Range 1000 cm/s \ Clamp

รายละเอียด SL0105 Airflow Monitor เซนเซอร์ตรวจจับการไหลของอากาศ ifm

ifm SL0105 (SLG23CEEAKOA/6M/PH) เป็นเซนเซอร์ตรวจสอบการไหลของอากาศ (Airflow Monitor) จาก ifm electronic ในกลุ่ม efector 300 ออกแบบมาสำหรับตรวจสอบความเร็วการไหลของอากาศและก๊าซภายในระบบระบายอากาศ โดยเฉพาะระบบ HVAC และระบบระบายอากาศของอาคารอุตสาหกรรม

SL0105 ใช้หลักการตรวจจับการไหลแบบ Thermal หรือ Calorimetric สามารถตรวจสอบความเร็วการไหลของก๊าซในช่วงการตั้งค่า 100-1000 cm/s หรือประมาณ 1-10 m/s และมีช่วงความไวสูงสุด 100-400 cm/s

อุปกรณ์มีเอาต์พุตแบบ Relay จำนวน 1 ช่อง พร้อมหน้าสัมผัสแบบ Potential-free Contact โดยรีเลย์จะทำงานเมื่อมีการไหลตามเงื่อนไขที่ตั้งค่า รองรับการใช้ไฟเลี้ยง 80-250 VAC หรือ 90-250 VDC และสามารถปรับจุดสวิตช์ผ่าน Potentiometer บนตัวอุปกรณ์

ตัวเรือนผลิตจาก PBT และพื้นผิวตรวจจับผลิตจาก Titanium มีรูปทรงกระบอกขนาดเส้นผ่านศูนย์กลาง 23 mm รองรับการติดตั้งผ่าน Clamp Adapter เพื่อปรับระยะจุ่มของเซนเซอร์ให้เหมาะสมกับระบบท่อ พร้อมสายไฟติดตั้งถาวรยาว 6 เมตร และระดับการป้องกัน IP65

คุณสมบัติเด่น

• เซนเซอร์ตรวจสอบการไหลของอากาศและก๊าซสำหรับระบบระบายอากาศ
• เหมาะสำหรับระบบ HVAC และ Building Automation
• ใช้หลักการตรวจจับการไหลแบบ Thermal / Calorimetric
• ช่วงการตั้งค่าความเร็วการไหล 100-1000 cm/s หรือ 1-10 m/s
• ช่วงความไวสูงสุด 100-400 cm/s
• มี Relay Switching Output จำนวน 1 ช่อง
• ใช้หน้าสัมผัสรีเลย์แบบ Potential-free Contact
• รีเลย์ทำงานเมื่อมีการไหลตามเงื่อนไขที่กำหนด
• หน้าสัมผัสรองรับโหลดสูงสุด 3 A ที่ 250 VAC หรือ 30 VDC
• ใช้ไฟเลี้ยง 80-250 VAC หรือ 90-250 VDC
• ปรับจุดสวิตช์ด้วย Potentiometer
• มีไฟ LED สีแดงและสีเขียวสำหรับแสดงสถานะ
• มีเวลาตอบสนอง 3-60 วินาที
• มีเวลาหน่วงหลังเปิดเครื่อง 60 วินาที
• รองรับอุณหภูมิของตัวกลาง -10 ถึง +50 °C
• รองรับแรงดันกระบวนการสูงสุด 1 bar
• ตัวเรือนผลิตจาก PBT และพื้นผิวตรวจจับผลิตจาก Titanium
• ติดตั้งผ่าน Clamp Fitting ขนาด Ø 23 mm
• สามารถปรับตำแหน่งและระยะจุ่มของหัววัดให้เหมาะสมกับการติดตั้ง
• มีสายไฟติดตั้งถาวรยาว 6 เมตร
• ระดับการป้องกัน IP65

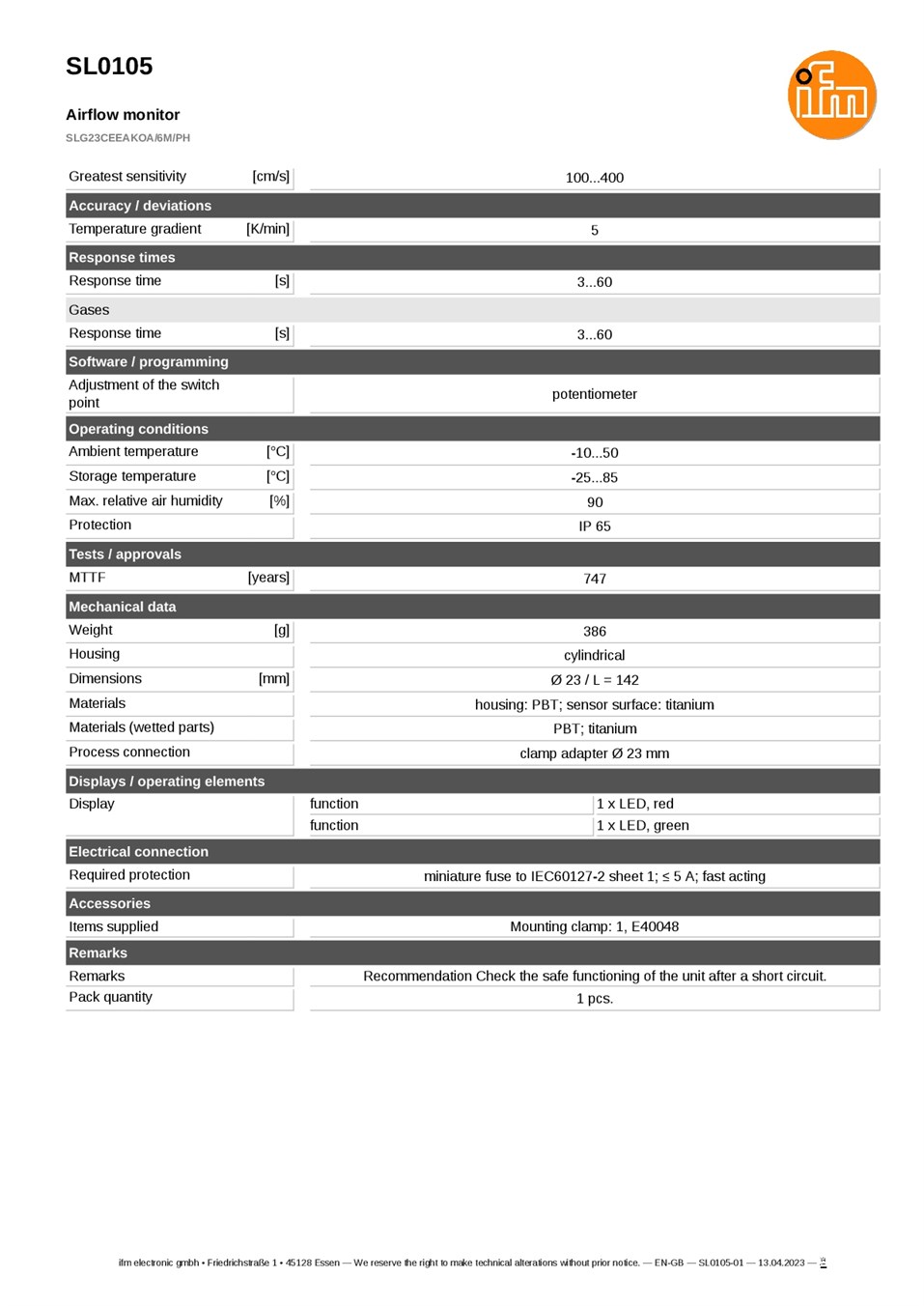

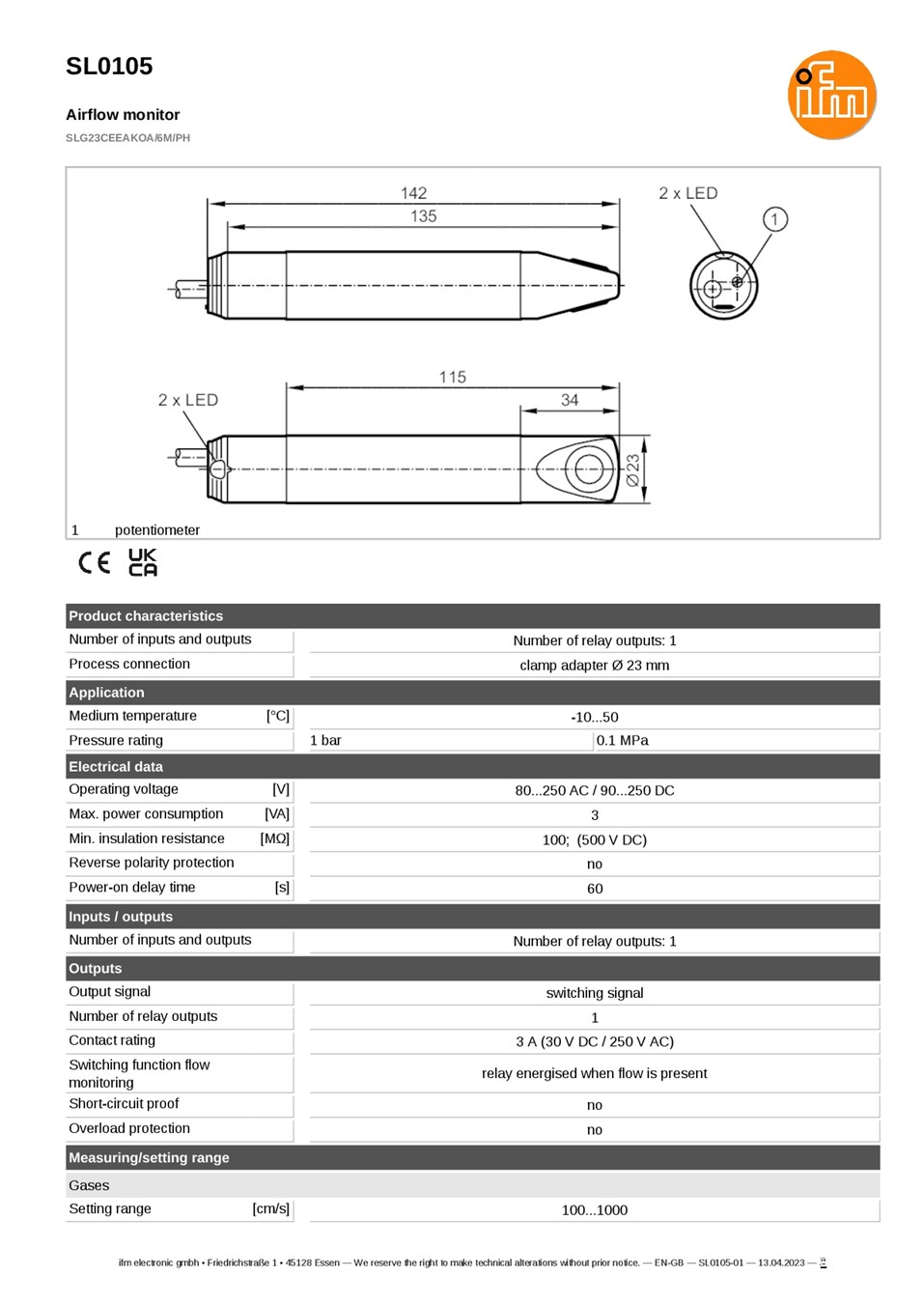

ข้อมูลทางเทคนิค

• ยี่ห้อ: ifm electronic
• รุ่น: SL0105
• รหัสผลิตภัณฑ์: SLG23CEEAKOA/6M/PH
• กลุ่มผลิตภัณฑ์: efector 300
• ประเภทสินค้า: Airflow Monitor
• หลักการตรวจจับ: Thermal / Calorimetric Airflow Monitoring
• ตัวกลางที่รองรับ: Gases (ก๊าซและอากาศ)
• การใช้งานหลัก: ระบบระบายอากาศและ Building Automation
• ช่วงการตั้งค่าความเร็วการไหล: 100-1000 cm/s
• ช่วงการตั้งค่าเทียบเป็น m/s: 1-10 m/s
• ช่วงความไวสูงสุด: 100-400 cm/s
• อัตราการเปลี่ยนแปลงอุณหภูมิของตัวกลางสูงสุด: 5 K/min
• Response Time: 3-60 s
• Power-on Delay Time: 60 s
• การปรับตั้งจุดสวิตช์: Potentiometer
• อุณหภูมิของตัวกลาง: -10 ถึง +50 °C
• อุณหภูมิแวดล้อม: -10 ถึง +50 °C
• อุณหภูมิในการจัดเก็บ: -25 ถึง +85 °C
• แรงดันกระบวนการสูงสุด: 1 bar (0.1 MPa)
• ความชื้นสัมพัทธ์สูงสุด: 90%
• ระดับการป้องกัน: IP65
• แรงดันไฟฟ้าที่ใช้งานแบบ AC: 80-250 VAC
• แรงดันไฟฟ้าที่ใช้งานแบบ DC: 90-250 VDC
• ความถี่ไฟฟ้า AC: 47-63 Hz
• กำลังไฟฟ้าสูงสุด: 3 VA
• ความต้านทานฉนวนขั้นต่ำ: 100 MΩ ที่ 500 VDC
• Reverse Polarity Protection: No
• จำนวน Relay Outputs: 1
• ประเภทสัญญาณเอาต์พุต: Switching Signal
• รูปแบบเอาต์พุต: Potential-free Relay Contact
• Switching Function: Relay Energised When Flow Is Present
• Contact Rating: 3 A (250 VAC / 30 VDC)
• Short-circuit Protection: No
• Overload Protection: No
• รูปทรงตัวเรือน: Cylindrical
• ขนาดตัวเรือน: Ø 23 mm / L = 142 mm
• ข้อต่อกระบวนการ: Clamp Fitting Ø 23 mm
• วัสดุตัวเรือน: PBT
• วัสดุพื้นผิวตรวจจับ: Titanium
• วัสดุส่วนสัมผัสตัวกลาง: PBT และ Titanium
• การเชื่อมต่อไฟฟ้า: สายไฟติดตั้งถาวร
• ความยาวสายไฟ: 6 m
• ชนิดสายไฟ: PUR/PVC
• จำนวนแกนและหน้าตัดสายไฟ: 4 x 0.5 mm²
• ไฟแสดงสถานะ: LED สีแดง 1 ดวง และสีเขียว 1 ดวง
• ฟิวส์ป้องกันที่กำหนด: Miniature Fuse ตาม IEC 60127-2 ขนาดไม่เกิน 5 A แบบ Fast Acting
• MTTF: 747 ปี (ค่าคำนวณทางสถิติ ไม่ใช่อายุการใช้งานที่รับประกัน)
• น้ำหนัก: ประมาณ 386 g
• จำนวนสินค้าในบรรจุภัณฑ์: 1 ชิ้น

อุปกรณ์ประกอบการติดตั้ง

• E40048: Mounting Clamp สำหรับติดตั้งเซนเซอร์ โดยผู้ผลิตระบุว่ามาพร้อมสินค้า 1 ชิ้น
• สามารถปรับระยะจุ่มของหัววัดได้ตามตำแหน่งติดตั้งที่เหมาะสม
• ควรตรวจสอบขนาดท่อหรือช่องลมก่อนติดตั้ง

การใช้งาน

• ตรวจสอบการไหลของอากาศในระบบระบายอากาศของอาคาร
• ตรวจสอบสถานะการทำงานของระบบ HVAC
• ตรวจสอบการไหลของอากาศภายในท่อลมอุตสาหกรรม
• ตรวจสอบการทำงานของระบบพัดลมและระบบดูดอากาศ
• ตรวจสอบการไหลของอากาศในระบบระบายอากาศของโรงงาน
• ใช้ส่งสัญญาณ Relay เมื่อมีการไหลตามเกณฑ์ที่ตั้งไว้
• เชื่อมต่อกับระบบ Building Automation หรือระบบควบคุมที่รองรับหน้าสัมผัส Relay
• ใช้ประกอบระบบแจ้งเตือนเมื่อการไหลของอากาศไม่เป็นไปตามเกณฑ์ที่กำหนด
• สนับสนุนการตรวจสอบระบบระบายอากาศและงานบำรุงรักษาเชิงป้องกัน

ข้อควรทราบ

• SL0105 เป็น Airflow Monitor สำหรับตรวจสอบการไหลของอากาศและก๊าซ ไม่ใช่เซนเซอร์สำหรับตรวจสอบการไหลของของเหลว
• ช่วงการตั้งค่า 100-1000 cm/s เป็นค่าความเร็วการไหล ไม่ใช่อัตราการไหลเชิงปริมาตรในหน่วย m³/h
• เอาต์พุตเป็น Relay จำนวน 1 ช่อง ไม่ใช่ PNP หรือ NPN Transistor Output
• รีเลย์ทำงานเมื่อมีการไหลตามเงื่อนไขที่กำหนด
• หน้าสัมผัส Relay เป็นแบบ Potential-free และรองรับโหลดสูงสุด 3 A ที่ 250 VAC หรือ 30 VDC
• แรงดันไฟเลี้ยงเป็น 80-250 VAC หรือ 90-250 VDC ไม่ใช่ 24 VDC
• แรงดันกระบวนการสูงสุดคือ 1 bar ไม่ใช่ 30 bar หรือ 300 bar
• อุณหภูมิของตัวกลางอยู่ในช่วง -10 ถึง +50 °C
• ระดับการป้องกัน IP65 ไม่ใช่ IP67
• ข้อต่อกระบวนการเป็นแบบ Clamp Fitting Ø 23 mm ไม่ใช่เกลียว M18 x 1.5 หรือ G 1/2
• การเชื่อมต่อไฟฟ้าเป็นสายยาว 6 เมตร ไม่ใช่ M12 Connector
• อุปกรณ์ไม่มีระบบป้องกันการลัดวงจรและโหลดเกินในตัว ต้องติดตั้งอุปกรณ์ป้องกันไฟฟ้าที่เหมาะสม
• ควรใช้ฟิวส์ Fast Acting ขนาดไม่เกิน 5 A ตามข้อกำหนดผู้ผลิต
• ต้องพิจารณา Power-on Delay Time 60 วินาที และ Response Time 3-60 วินาที ในการออกแบบระบบควบคุม
• ควรติดตั้งในตำแหน่งที่มีการไหลสม่ำเสมอและหลีกเลี่ยงบริเวณที่มีการไหลปั่นป่วน
• ควรตั้งค่าจุดสวิตช์ภายใต้สภาวะการไหลจริง และตรวจสอบการทำงานของรีเลย์หลังติดตั้ง
• ดูข้อมูลทางเทคนิคเพิ่มเติมจาก เว็บไซต์ทางการ ifm รุ่น SL0105
