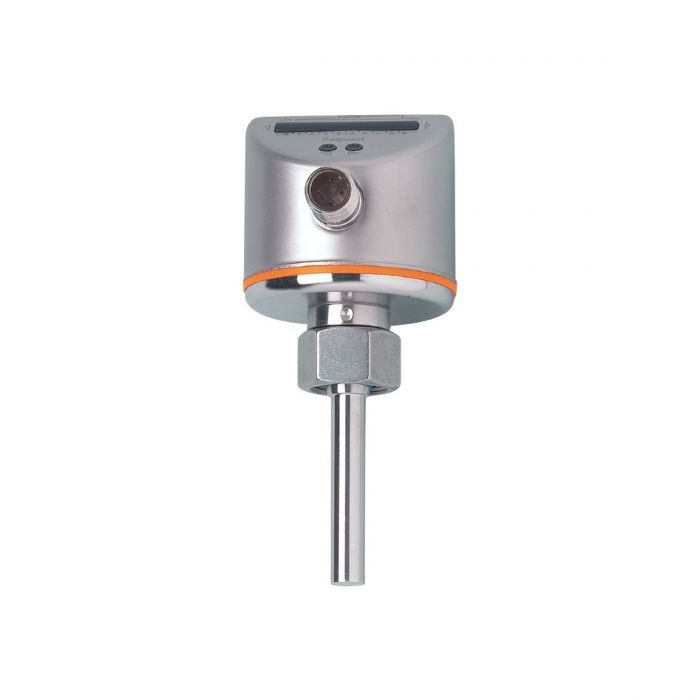

SI5012 \ Flow sensor \ Range 300 cm/s \ PNP NO/NC \ M18 x 1,5 internal thread

รายละเอียด SI5012 Flow Monitor เซนเซอร์ตรวจจับการไหลของของเหลวและก๊าซสำหรับระบบแรงดันสูง ifm

ifm SI5012 (SID10ADBFPKG/US-100) เป็นอุปกรณ์ตรวจสอบการไหล (Flow Monitor) จาก ifm electronic ในกลุ่ม efector 300 ออกแบบมาสำหรับตรวจสอบสถานะการไหลของของเหลวและก๊าซภายในระบบท่ออุตสาหกรรม โดยใช้หลักการตรวจจับแบบ Thermal หรือ Calorimetric

SI5012 เป็น Flow Monitor แบบ Compact ที่รวมเซนเซอร์และวงจรประเมินสัญญาณไว้ภายในตัวเดียว ไม่จำเป็นต้องใช้ Evaluation Unit ภายนอก สามารถตั้งค่าจุดสวิตช์ผ่านปุ่มกดบนอุปกรณ์ พร้อมแสดงสถานะการไหลและจุดสวิตช์ผ่านแถบไฟ LED จำนวน 10 ดวงแบบ 3 สี

เซนเซอร์รองรับช่วงการตั้งค่าความเร็วการไหลของของเหลว 3-300 cm/s และก๊าซ 200-3000 cm/s มีเวลาตอบสนอง 1-10 วินาที พร้อมเอาต์พุตดิจิทัลแบบ PNP จำนวน 1 ช่อง สามารถตั้งค่า Normally Open (NO) หรือ Normally Closed (NC) ได้ รองรับกระแสโหลดสูงสุด 250 mA

จุดเด่นของ SI5012 คือรองรับแรงดันกระบวนการสูงสุด 300 bar (30 MPa) และอุณหภูมิของตัวกลาง -25 ถึง +80 °C ส่วนสัมผัสของไหลผลิตจาก Stainless Steel 316L พร้อมซีล FKM มีหัววัดยาว 45 mm และข้อต่อกระบวนการแบบเกลียวใน M18 x 1.5

อุปกรณ์ใช้แรงดันไฟเลี้ยง 19-36 VDC เชื่อมต่อไฟฟ้าผ่าน M12 Connector แบบ A-coded พร้อมระดับการป้องกัน IP67 เหมาะสำหรับระบบตรวจสอบการไหลในเครื่องจักรอุตสาหกรรม ระบบปั๊ม ระบบหล่อเย็น และงานที่ต้องการตรวจสอบการไหลภายใต้แรงดันสูง

คุณสมบัติเด่น

• Flow Monitor แบบ Compact พร้อมวงจรประเมินสัญญาณภายในตัว
• ตรวจสอบการไหลของของเหลวและก๊าซด้วยหลักการ Thermal / Calorimetric
• ไม่จำเป็นต้องใช้ Evaluation Unit ภายนอก
• ช่วงการตั้งค่าความเร็วการไหลของของเหลว 3-300 cm/s
• ช่วงความไวสูงสุดสำหรับของเหลว 3-100 cm/s
• ช่วงการตั้งค่าความเร็วการไหลของก๊าซ 200-3000 cm/s
• ช่วงความไวสูงสุดสำหรับก๊าซ 200-800 cm/s
• มี Digital Switching Output แบบ PNP จำนวน 1 ช่อง
• ตั้งค่าเอาต์พุต Normally Open หรือ Normally Closed ได้
• รองรับกระแสโหลดเอาต์พุตสูงสุด 250 mA
• ใช้แรงดันไฟเลี้ยง 19-36 VDC
• ตั้งค่าจุดสวิตช์ผ่านปุ่มกดบนตัวอุปกรณ์
• มีไฟ LED จำนวน 10 ดวงแบบ 3 สี สำหรับแสดงสถานะการไหล
• มีเวลาตอบสนอง 1-10 วินาที
• รองรับแรงดันกระบวนการสูงสุด 300 bar
• รองรับอุณหภูมิของตัวกลาง -25 ถึง +80 °C
• รองรับอัตราการเปลี่ยนแปลงอุณหภูมิของตัวกลางสูงสุด 300 K/min
• มีระบบป้องกันการต่อขั้วไฟฟ้ากลับด้าน การลัดวงจร และโหลดเกิน
• ส่วนสัมผัสของไหลผลิตจาก Stainless Steel 316L
• ใช้ซีล O-ring ชนิด FKM
• หัววัดยาว 45 mm
• ข้อต่อกระบวนการแบบเกลียวใน M18 x 1.5
• เชื่อมต่อไฟฟ้าผ่าน M12 Connector แบบ A-coded
• ระดับการป้องกัน IP67

ข้อมูลทางเทคนิค

• ยี่ห้อ: ifm electronic
• รุ่น: SI5012
• รหัสผลิตภัณฑ์: SID10ADBFPKG/US-100
• กลุ่มผลิตภัณฑ์: efector 300
• ประเภทสินค้า: Flow Monitor / Compact Flow Sensor
• หลักการตรวจจับ: Thermal / Calorimetric Flow Monitoring
• ตัวกลางที่รองรับ: Liquids และ Gases
• การประเมินสัญญาณ: Integrated Evaluation Electronics
• ช่วงการตั้งค่าความเร็วการไหลสำหรับของเหลว: 3-300 cm/s
• ช่วงความไวสูงสุดสำหรับของเหลว: 3-100 cm/s
• ช่วงการตั้งค่าความเร็วการไหลสำหรับก๊าซ: 200-3000 cm/s
• ช่วงความไวสูงสุดสำหรับก๊าซ: 200-800 cm/s
• Repeatability: 1-5 cm/s สำหรับน้ำที่ความเร็ว 5-100 cm/s และอุณหภูมิ 25 °C ตามเงื่อนไขผู้ผลิต
• Temperature Drift: 0.1 cm/s x 1/K สำหรับน้ำภายใต้เงื่อนไขอ้างอิง
• Maximum Temperature Gradient: 300 K/min
• Switch Point Accuracy: ±2 ถึง ±10 cm/s สำหรับน้ำภายใต้เงื่อนไขอ้างอิง
• Hysteresis: 2-5 cm/s สำหรับน้ำภายใต้เงื่อนไขอ้างอิง
• Response Time: 1-10 s
• Power-on Delay Time: 10 s
• อุณหภูมิของตัวกลาง: -25 ถึง +80 °C
• อุณหภูมิแวดล้อม: -25 ถึง +80 °C
• อุณหภูมิในการจัดเก็บ: -25 ถึง +100 °C
• แรงดันกระบวนการสูงสุด: 300 bar (30 MPa)
• MAWP สำหรับการใช้งานตาม CRN: 172.4 bar (17.24 MPa)
• ระดับการป้องกัน: IP67
• Protection Class: III
• แรงดันไฟฟ้าที่ใช้งาน: 19-36 VDC
• กระแสไฟฟ้าที่ใช้: น้อยกว่า 60 mA
• Reverse Polarity Protection: Yes
• จำนวนเอาต์พุตทั้งหมด: 1
• จำนวน Digital Outputs: 1
• ประเภทสัญญาณเอาต์พุต: Switching Signal
• Electrical Design: DC PNP
• Output Function: Normally Open / Normally Closed ตั้งค่าได้
• กระแสโหลดสูงสุดของ Switching Output: 250 mA
• แรงดันตกคร่อมสูงสุดของ Switching Output: 2.5 V
• Short-circuit Protection: Yes, Non-latching
• Overload Protection: Yes
• การตั้งค่าจุดสวิตช์: Pushbuttons
• ข้อต่อกระบวนการ: M18 x 1.5 Internal Thread
• รูปทรงตัวเรือน: Tubular / Cylindrical
• ขนาดตัวเรือน: Ø 50 mm / L = 113 mm
• ความยาวหัววัด (Probe Length L): 45 mm
• ความยาวติดตั้ง (Installation Length EL): 45 mm
• เส้นผ่านศูนย์กลางหัววัด: 8.2 mm
• วัสดุตัวเรือน: Stainless Steel 316L (1.4404), Stainless Steel 301 (1.4310), PC, PBT-GF20 และ EPDM/X
• วัสดุส่วนสัมผัสของไหล: Stainless Steel 316L (1.4404)
• วัสดุซีล: FKM O-ring ความแข็ง 80 Shore A
• การเชื่อมต่อไฟฟ้า: M12 Connector
• Connector Coding: A-coded
• การแสดงสถานะ: LED จำนวน 10 ดวง แบบ 3 สี
• การตั้งค่า: Pushbuttons
• แรงบิดขันติดตั้ง: 25 Nm
• ความทนทานต่อแรงกระแทก: 50 g (11 ms) ตาม DIN IEC 68-2-27
• ความทนทานต่อการสั่นสะเทือน: 20 g (55-2000 Hz) ตาม DIN EN 60068-2-6
• MTTF: 288 ปี (ค่าคำนวณทางสถิติ ไม่ใช่อายุการใช้งานที่รับประกัน)
• น้ำหนัก: ประมาณ 232.2 g
• จำนวนสินค้าในบรรจุภัณฑ์: 1 ชิ้น

การใช้งาน

• ตรวจสอบการไหลของของเหลวในระบบท่ออุตสาหกรรม
• ตรวจสอบสถานะการไหลในระบบไฮดรอลิกที่มีแรงดันอยู่ภายในพิกัดอุปกรณ์
• ตรวจสอบการไหลของน้ำและน้ำยาหล่อเย็นในเครื่องจักร CNC
• ตรวจสอบการไหลของน้ำมันหรือของเหลวที่เข้ากันได้กับวัสดุส่วนสัมผัส
• ตรวจสอบการไหลของของเหลวในระบบปั๊มและระบบหมุนเวียน
• ตรวจสอบสถานะการไหลของก๊าซในระบบท่ออุตสาหกรรม
• ใช้ส่งสัญญาณแจ้งเตือนเมื่อความเร็วการไหลต่ำกว่าจุดสวิตช์ที่กำหนด
• เชื่อมต่อกับ PLC ผ่าน Switching Output แบบ PNP
• ใช้ประกอบระบบ Interlock ของเครื่องจักรโดยพิจารณาเวลาตอบสนองของอุปกรณ์
• สนับสนุนงานบำรุงรักษาเชิงป้องกันและการตรวจสอบกระบวนการผลิต

ข้อควรทราบ

• SI5012 เป็น Flow Monitor ที่มีวงจรประเมินสัญญาณภายใน ไม่จำเป็นต้องใช้ Evaluation Unit รุ่น VS3000
• รองรับการตรวจสอบการไหลของทั้งของเหลวและก๊าซ
• เอาต์พุตเป็น PNP Switching Output จำนวน 1 ช่อง ตั้งค่า NO/NC ได้ ไม่ใช่ 2 ช่อง
• รุ่นนี้ไม่มี Analog Output 4-20 mA หรือ IO-Link ตาม Datasheet
• ช่วงการตั้งค่า 3-300 cm/s สำหรับของเหลว และ 200-3000 cm/s สำหรับก๊าซ เป็นค่าความเร็วการไหล ไม่ใช่อัตราการไหลเชิงปริมาตรในหน่วย l/min
• แรงดันไฟเลี้ยงคือ 19-36 VDC
• แรงดันกระบวนการสูงสุดตามพิกัดทั่วไปคือ 300 bar (30 MPa) แต่ MAWP สำหรับการใช้งานตาม CRN คือ 172.4 bar
• ต้องตรวจสอบแรงดันที่อะแดปเตอร์ ซีล และอุปกรณ์ประกอบทั้งหมดรองรับก่อนใช้งาน
• อุณหภูมิของตัวกลางอยู่ในช่วง -25 ถึง +80 °C
• ข้อต่อกระบวนการเป็นเกลียวใน M18 x 1.5 สำหรับติดตั้งผ่านอะแดปเตอร์ที่เหมาะสม
• หัววัดยาว 45 mm และมีความยาวติดตั้ง 45 mm
• การเชื่อมต่อไฟฟ้าเป็น M12 Connector แบบ A-coded
• ควรตรวจสอบความเข้ากันได้ของตัวกลางกับ Stainless Steel 316L และซีล FKM ก่อนใช้งาน
• ควรตั้งค่าจุดสวิตช์ภายใต้สภาวะการไหลจริงเพื่อให้เหมาะสมกับกระบวนการผลิต
• สามารถตรวจสอบข้อมูลเพิ่มเติมจาก เว็บไซต์ทางการ ifm รุ่น SI5012
