SI1100 \ Flow sensor \ Range 300 cm/s \ PNP NO/NC \ M18 x 1,5 internal thread

เป็นคนแรกที่รีวิวสินค้านี้
ราคาพิเศษ ฿31,575.00 ราคาปรกติ ฿42,100.00
สินค้าหมด
SKU
009571
สินค้าหมด

กำหนดส่งสินค้า: 27 พ.ย. 2569

เพิ่มไปยังรายการโปรด เพิ่มไปเปรียบเทียบ

ifm electronic

ifm electronic, SI1100, SID10ADTFPKG/US-100-IPF, efector 300, Flow Monitor, Compact Flow Sensor, Thermal Flow Sensor, Calorimetric Flow Switch, เซนเซอร์ตรวจจับการไหล, เซนเซอร์ตรวจสอบการไหลของของเหลวและก๊าซ, Aggressive Media Flow Sensor, Titanium Flow Sensor, Chemical Resistant Flow Monitor, Liquid Flow Sensor, Gas Flow Sensor, Liquid Setting Range 3-300 cm/s, Liquid Greatest Sensitivity 3-60 cm/s, Gas Setting Range 200-3000 cm/s, Gas Greatest Sensitivity 200-800 cm/s, PNP Switching Output, 1 Digital Output, NO/NC Programmable, Switching Current 400 mA, Operating Voltage 20-36 VDC, Medium Temperature -25 to +80 °C, Pressure Rating 300 bar, Response Time 1-10 s, Temperature Gradient 300 K/min, Integrated Evaluation Electronics, 10 LED Flow Display, Pushbutton Adjustment, Titanium Wetted Parts, FKM O-ring, Probe Length 45 mm, M18 x 1.5 Internal Thread, M12 4-pin Connector, IP67, Industrial Automation, SCMA, เอสซีเอ็มเอ

*ราคาสินค้ายังไม่รวม VAT

รายละเอียด SI1100 Flow Monitor เซนเซอร์ตรวจจับการไหลของของเหลว ก๊าซ และสารเคมี ifm

ifm SI1100 (SID10ADTFPKG/US-100-IPF) เป็นอุปกรณ์ตรวจสอบการไหล (Flow Monitor) จาก ifm electronic ในกลุ่ม efector 300 ออกแบบมาสำหรับตรวจสอบสถานะการไหลของของเหลว ก๊าซ และตัวกลางที่มีฤทธิ์กัดกร่อน (Aggressive Media) ภายในระบบท่ออุตสาหกรรม โดยใช้หลักการตรวจจับการไหลแบบ Thermal หรือ Calorimetric

SI1100 เป็น Flow Monitor แบบ Compact ที่รวมเซนเซอร์และวงจรประเมินสัญญาณไว้ภายในตัวเดียว ไม่จำเป็นต้องใช้ Evaluation Unit ภายนอก สามารถตั้งค่าจุดสวิตช์ผ่านปุ่มกดบนอุปกรณ์ พร้อมแสดงสถานะการไหลผ่านไฟ LED จำนวน 10 ดวงแบบ 3 สี

เซนเซอร์รองรับช่วงการตั้งค่าความเร็วการไหลของของเหลว 3-300 cm/s และก๊าซ 200-3000 cm/s โดยมีเวลาตอบสนอง 1-10 วินาที และรองรับอัตราการเปลี่ยนแปลงอุณหภูมิของตัวกลาง 300 K/min

อุปกรณ์ใช้แรงดันไฟเลี้ยง 20-36 VDC มีเอาต์พุตดิจิทัลแบบ PNP จำนวน 1 ช่อง สามารถตั้งค่า Normally Open (NO) หรือ Normally Closed (NC) ได้ รองรับกระแสโหลดสูงสุด 400 mA

จุดเด่นของ SI1100 คือส่วนสัมผัสของไหลผลิตจาก Titanium (3.7035) พร้อมซีล FKM เหมาะสำหรับตรวจสอบการไหลของสารเคมีที่เข้ากันได้กับวัสดุดังกล่าว โดยรองรับแรงดันกระบวนการสูงสุด 300 bar และอุณหภูมิของตัวกลาง -25 ถึง +80 °C

ตัวเซนเซอร์มีหัววัดยาว 45 mm ข้อต่อกระบวนการแบบเกลียวใน M18 x 1.5 สำหรับติดตั้งผ่านอะแดปเตอร์ และขั้วต่อไฟฟ้า M12 จำนวน 4 หน้าสัมผัส พร้อมระดับการป้องกัน IP67

คุณสมบัติเด่น

  • Flow Monitor แบบ Compact พร้อมวงจรประเมินสัญญาณภายในตัว
  • ตรวจสอบการไหลของของเหลวและก๊าซด้วยหลักการ Thermal / Calorimetric
  • รองรับการตรวจสอบตัวกลางที่มีฤทธิ์กัดกร่อนตามความเข้ากันได้ของวัสดุ
  • ไม่จำเป็นต้องใช้ Evaluation Unit ภายนอก
  • ช่วงการตั้งค่าความเร็วการไหลของของเหลว 3-300 cm/s
  • ช่วงความไวสูงสุดสำหรับของเหลว 3-60 cm/s
  • ช่วงการตั้งค่าความเร็วการไหลของก๊าซ 200-3000 cm/s
  • ช่วงความไวสูงสุดสำหรับก๊าซ 200-800 cm/s
  • มี Digital Switching Output แบบ PNP จำนวน 1 ช่อง
  • สามารถตั้งค่าเอาต์พุต Normally Open หรือ Normally Closed ได้
  • รองรับกระแสโหลดสูงสุด 400 mA
  • ใช้แรงดันไฟเลี้ยง 20-36 VDC
  • ตั้งค่าจุดสวิตช์ผ่านปุ่มกดบนตัวอุปกรณ์
  • มีไฟ LED จำนวน 10 ดวงแบบ 3 สี สำหรับแสดงสถานะการไหล
  • มีเวลาตอบสนอง 1-10 วินาที
  • รองรับแรงดันกระบวนการสูงสุด 300 bar
  • รองรับอุณหภูมิของตัวกลาง -25 ถึง +80 °C
  • รองรับอัตราการเปลี่ยนแปลงอุณหภูมิสูงสุด 300 K/min
  • มีระบบป้องกันการต่อขั้วไฟฟ้ากลับด้าน
  • มีระบบป้องกันไฟฟ้าลัดวงจรและโหลดเกิน
  • ส่วนสัมผัสของไหลผลิตจาก Titanium (3.7035)
  • ใช้ซีล O-ring ชนิด FKM
  • หัววัดยาว 45 mm
  • ข้อต่อกระบวนการแบบเกลียวใน M18 x 1.5
  • เชื่อมต่อไฟฟ้าผ่าน M12 Connector จำนวน 4 หน้าสัมผัส
  • ระดับการป้องกัน IP67

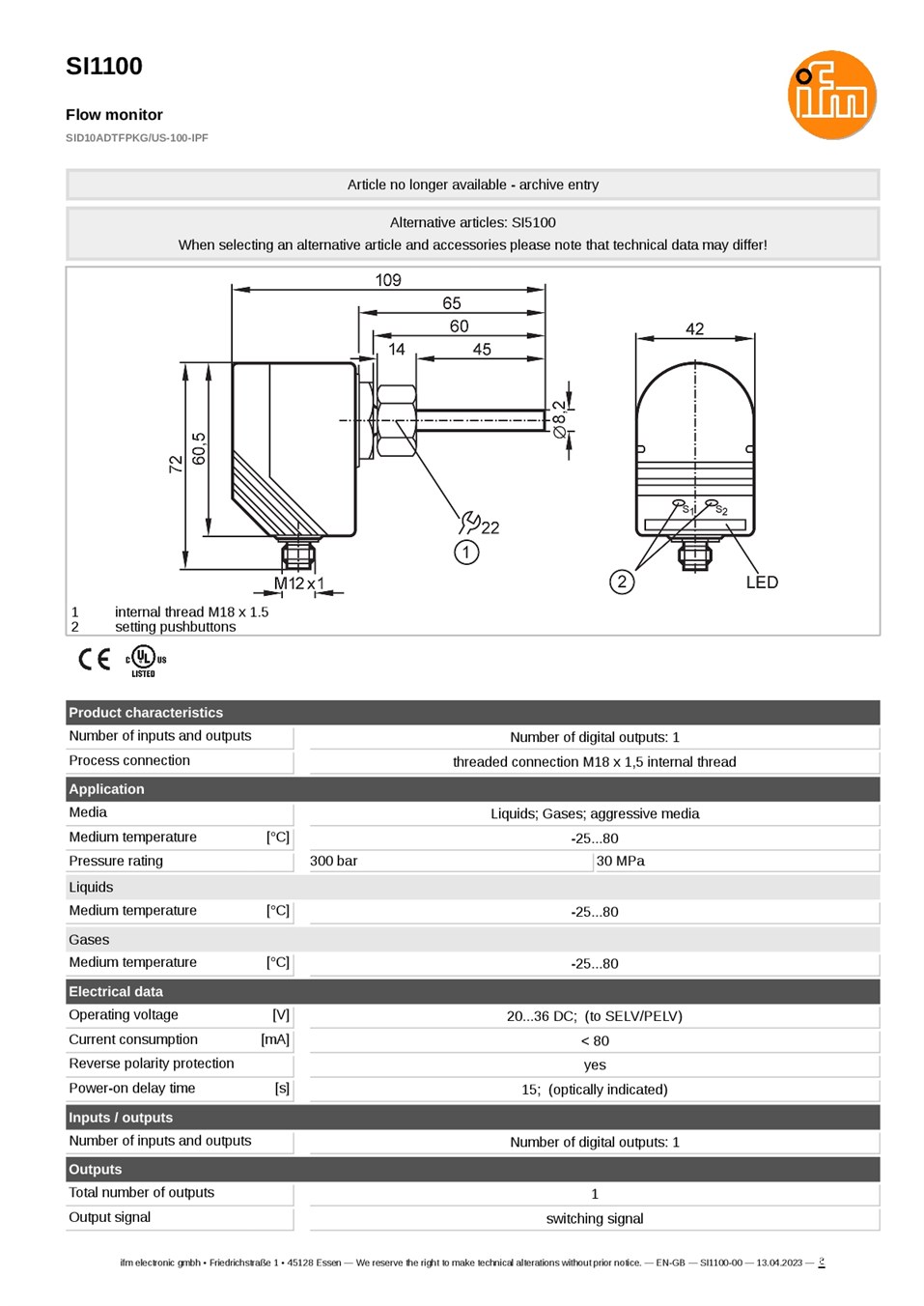

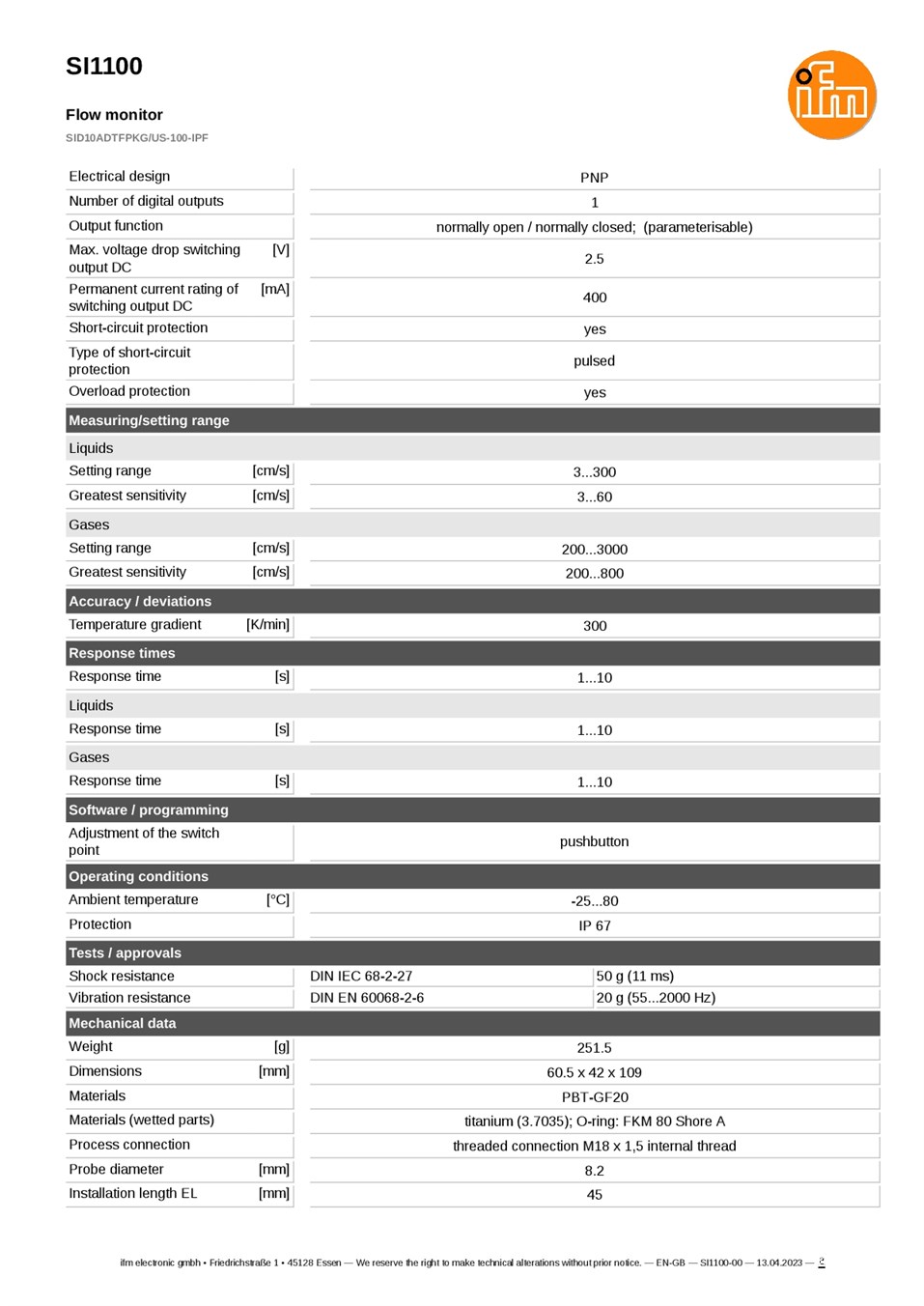

ข้อมูลทางเทคนิค

  • ยี่ห้อ: ifm electronic
  • รุ่น: SI1100
  • รหัสผลิตภัณฑ์: SID10ADTFPKG/US-100-IPF
  • กลุ่มผลิตภัณฑ์: efector 300
  • ประเภทสินค้า: Flow Monitor / Compact Flow Sensor
  • หลักการตรวจจับ: Thermal / Calorimetric Flow Monitoring
  • ตัวกลางที่รองรับ: Liquids, Gases และ Aggressive Media
  • การประเมินสัญญาณ: Integrated Evaluation Electronics
  • ช่วงการตั้งค่าความเร็วการไหลสำหรับของเหลว: 3-300 cm/s
  • ช่วงความไวสูงสุดสำหรับของเหลว: 3-60 cm/s
  • ช่วงการตั้งค่าความเร็วการไหลสำหรับก๊าซ: 200-3000 cm/s
  • ช่วงความไวสูงสุดสำหรับก๊าซ: 200-800 cm/s
  • Maximum Temperature Gradient: 300 K/min
  • Response Time: 1-10 s
  • Response Time สำหรับของเหลว: 1-10 s
  • Response Time สำหรับก๊าซ: 1-10 s
  • Power-on Delay Time: 15 s พร้อมไฟแสดงสถานะ
  • อุณหภูมิของตัวกลาง: -25 ถึง +80 °C
  • อุณหภูมิแวดล้อม: -25 ถึง +80 °C
  • แรงดันกระบวนการสูงสุด: 300 bar (30 MPa)
  • ระดับการป้องกัน: IP67
  • แรงดันไฟฟ้าที่ใช้งาน: 20-36 VDC (SELV/PELV)
  • กระแสไฟฟ้าที่ใช้: น้อยกว่า 80 mA
  • Reverse Polarity Protection: Yes
  • จำนวนเอาต์พุตทั้งหมด: 1
  • จำนวน Digital Outputs: 1
  • ประเภทสัญญาณเอาต์พุต: Switching Signal
  • Electrical Design: DC PNP
  • Output Function: Normally Open / Normally Closed ตั้งค่าได้
  • กระแสโหลดสูงสุดของ Switching Output: 400 mA
  • แรงดันตกคร่อมสูงสุดของ Switching Output: 2.5 V
  • Short-circuit Protection: Yes
  • Short-circuit Protection Type: Pulsed
  • Overload Protection: Yes
  • การตั้งค่าจุดสวิตช์: Pushbutton
  • การตั้งค่าระยะไกล: รองรับ Programming Wire สำหรับ Remote Calibration ตามแผนผังการเชื่อมต่อของผู้ผลิต
  • ข้อต่อกระบวนการ: M18 x 1.5 Internal Thread
  • ความยาวหัววัด (Probe Length L): 45 mm
  • เส้นผ่านศูนย์กลางหัววัด: 8.2 mm
  • วัสดุตัวเรือน: PBT-GF20
  • วัสดุส่วนสัมผัสของไหล: Titanium (3.7035)
  • วัสดุซีล: FKM O-ring ความแข็ง 80 Shore A
  • น้ำหนัก: ประมาณ 251.4 g
  • การเชื่อมต่อไฟฟ้า: M12 Connector
  • จำนวนหน้าสัมผัส: 4 Contacts
  • การแสดงสถานะ: LED จำนวน 10 ดวง แบบ 3 สี
  • การตั้งค่า: Pushbuttons
  • ความทนทานต่อแรงกระแทก: 50 g (11 ms) ตาม DIN IEC 68-2-27
  • ความทนทานต่อการสั่นสะเทือน: 20 g (55-2000 Hz) ตาม DIN EN 60068-2-6
  • MTTF: 258 ปี (ค่าคำนวณทางสถิติ ไม่ใช่อายุการใช้งานที่รับประกัน)
  • จำนวนสินค้าในบรรจุภัณฑ์: 1 ชิ้น

การใช้งาน

  • ตรวจสอบสถานะการไหลของของเหลวในระบบท่ออุตสาหกรรม
  • ตรวจสอบการไหลของของเหลวที่มีฤทธิ์กัดกร่อนและเข้ากันได้กับ Titanium และ FKM
  • ตรวจสอบการไหลในกระบวนการผลิตทางเคมี
  • ตรวจสอบสถานะการไหลของก๊าซในระบบท่ออุตสาหกรรม
  • ตรวจสอบการไหลของของเหลวในระบบแรงดันสูง
  • ตรวจสอบการไหลในระบบปั๊มและระบบหมุนเวียนของเหลว
  • ตรวจสอบการไหลในระบบหล่อเย็นเครื่องจักรอุตสาหกรรม
  • เชื่อมต่อกับ PLC ผ่าน Switching Output แบบ PNP
  • ใช้ประกอบระบบแจ้งเตือนเมื่อการไหลไม่เป็นไปตามเกณฑ์ที่กำหนด
  • ใช้ประกอบระบบ Interlock โดยพิจารณาเวลาตอบสนองของเซนเซอร์และข้อกำหนดด้านความปลอดภัย
  • สนับสนุนงานตรวจสอบกระบวนการผลิตและการบำรุงรักษาเชิงป้องกัน

ข้อควรทราบ

  • SI1100 เป็น Flow Monitor แบบมีวงจรประเมินสัญญาณภายในตัว ไม่จำเป็นต้องใช้ Evaluation Unit ภายนอก
  • รองรับการตรวจสอบการไหลของทั้งของเหลวและก๊าซ รวมถึง Aggressive Media ตามความเข้ากันได้ของวัสดุ
  • ส่วนสัมผัสของไหลผลิตจาก Titanium (3.7035) ไม่ใช่ Stainless Steel 316L
  • ต้องตรวจสอบความเข้ากันได้ของสารเคมีจริงกับ Titanium และซีล FKM ก่อนใช้งาน
  • เอาต์พุตเป็น PNP Switching Output จำนวน 1 ช่อง ตั้งค่า NO/NC ได้
  • กระแสโหลดสูงสุดของเอาต์พุตคือ 400 mA
  • ไม่มี Analog Output 4-20 mA หรือ IO-Link ตาม Datasheet รุ่นนี้
  • ช่วงการตั้งค่าความเร็วการไหลสำหรับของเหลว 3-300 cm/s และก๊าซ 200-3000 cm/s ไม่ใช่ค่าปริมาตรการไหลในหน่วย l/min
  • แรงดันไฟเลี้ยงคือ 20-36 VDC
  • แรงดันกระบวนการสูงสุดคือ 300 bar ต้องตรวจสอบพิกัดของอะแดปเตอร์และอุปกรณ์ประกอบทั้งหมดร่วมกัน
  • อุณหภูมิของตัวกลางต้องอยู่ในช่วง -25 ถึง +80 °C
  • ข้อต่อกระบวนการเป็นเกลียวใน M18 x 1.5 สำหรับติดตั้งผ่านอะแดปเตอร์ที่เหมาะสม
  • หัววัดยาว 45 mm
  • การเชื่อมต่อไฟฟ้าเป็น M12 Connector จำนวน 4 หน้าสัมผัส
  • Power-on Delay Time เท่ากับ 15 วินาที ควรพิจารณาระยะเวลานี้ในการออกแบบระบบควบคุม
  • สถานะสินค้า: SI1100 เป็นผลิตภัณฑ์รุ่นเก่าที่มีการระบุรุ่นทดแทน SI5100 โดยรุ่นทดแทนมีพิกัดแรงดันเปลี่ยนจาก 300 bar เป็น 100 bar จึงไม่ควรใช้แทนกันโดยไม่ตรวจสอบข้อกำหนดของระบบ
  • ควรตรวจสอบสถานะสินค้าและสินค้าคงเหลือกับ SCMA ก่อนสั่งซื้อ
  • สามารถตรวจสอบรายละเอียดจาก เว็บไซต์ทางการ ifm รุ่น SI1100
