SI0561 \ Flow sensor \ Range 300 cm/s \ PNP NO/NC \ M18 x 1,5 internal thread

รายละเอียด SI0561 Flow Monitor เซนเซอร์ตรวจจับการไหลของของเหลวและก๊าซ ifm

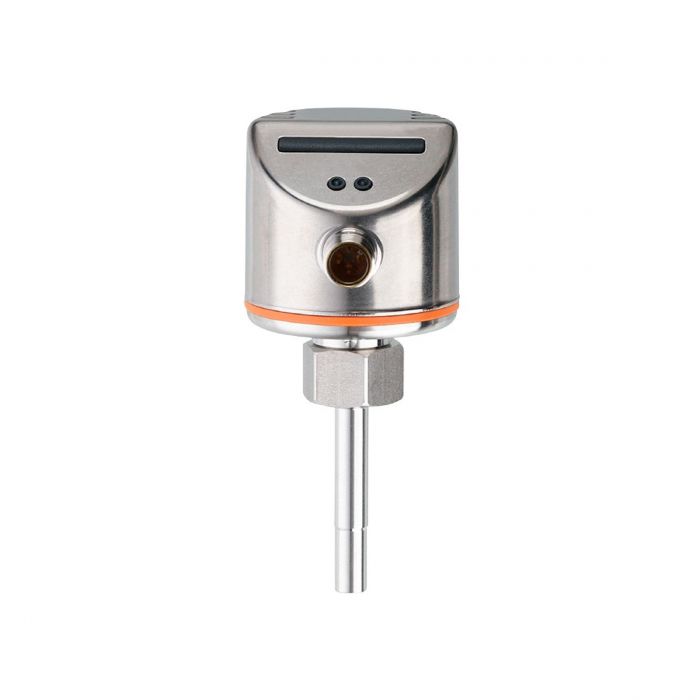

ifm SI0561 (SID10ABBFPKG/US-100) เป็นอุปกรณ์ตรวจสอบการไหล (Flow Monitor) จาก ifm electronic ในกลุ่ม efector 300 ใช้ตรวจสอบสถานะการไหลของของเหลวและก๊าซภายในระบบท่ออุตสาหกรรม โดยอาศัยหลักการตรวจจับแบบ Thermal หรือ Calorimetric ซึ่งตรวจสอบการเปลี่ยนแปลงการถ่ายเทความร้อนที่สัมพันธ์กับความเร็วการไหลของตัวกลาง

SI0561 เป็น Flow Monitor แบบ Compact ที่รวมเซนเซอร์และวงจรประเมินสัญญาณไว้ภายในอุปกรณ์เดียว จึงไม่จำเป็นต้องใช้ Evaluation Unit ภายนอก สามารถตั้งค่าจุดสวิตช์ด้วยปุ่มกด พร้อมแสดงระดับการไหลและสถานะเอาต์พุตผ่านแถบไฟ LED บนตัวอุปกรณ์

รองรับช่วงการตั้งค่าความเร็วการไหลของของเหลว 3-300 cm/s และก๊าซ 200-3000 cm/s พร้อมเอาต์พุตสวิตชิ่งแบบ PNP ที่สามารถตั้งค่า Normally Open (NO) หรือ Normally Closed (NC) ได้ โดยใช้แรงดันไฟเลี้ยง 19-36 VDC

อุปกรณ์รองรับอุณหภูมิของตัวกลาง -25 ถึง +80 °C และแรงดันกระบวนการสูงสุด 30 bar มีข้อต่อกระบวนการแบบเกลียวใน M18 x 1.5 สำหรับติดตั้งผ่านอะแดปเตอร์ พร้อมขั้วต่อไฟฟ้า M12 และระดับการป้องกัน IP67 เหมาะสำหรับงานตรวจสอบการไหลในระบบหล่อเย็น ระบบปั๊ม และระบบท่อในโรงงานอุตสาหกรรม

คุณสมบัติเด่น

• Flow Monitor แบบ Compact พร้อมวงจรประเมินสัญญาณภายในตัว
• ตรวจสอบสถานะการไหลของของเหลวและก๊าซ
• ใช้หลักการตรวจจับการไหลแบบ Thermal / Calorimetric
• ไม่จำเป็นต้องใช้ Evaluation Unit ภายนอก
• ช่วงการตั้งค่าความเร็วการไหลของของเหลว 3-300 cm/s
• ช่วงการตั้งค่าความเร็วการไหลของก๊าซ 200-3000 cm/s
• เอาต์พุตสวิตชิ่งแบบ PNP
• สามารถเลือกฟังก์ชัน Normally Open หรือ Normally Closed ได้
• ใช้แรงดันไฟเลี้ยง 19-36 VDC
• มีเวลาตอบสนองโดยทั่วไป 1-10 วินาที ขึ้นอยู่กับเงื่อนไขการตั้งค่า
• สามารถตั้งค่าจุดสวิตช์ด้วยปุ่มกดบนอุปกรณ์
• มีแถบไฟ LED แสดงระดับการไหลและสถานะจุดสวิตช์
• รองรับอุณหภูมิของตัวกลาง -25 ถึง +80 °C
• รองรับแรงดันกระบวนการสูงสุด 30 bar
• ตัวเรือนแข็งแรง เหมาะสำหรับสภาพแวดล้อมอุตสาหกรรม
• หัววัดยาว 45 mm
• ข้อต่อกระบวนการแบบเกลียวใน M18 x 1.5
• เชื่อมต่อไฟฟ้าผ่าน M12 Connector จำนวน 4 หน้าสัมผัส
• ระดับการป้องกัน IP67

ข้อมูลทางเทคนิค

• ยี่ห้อ: ifm electronic
• รุ่น: SI0561
• รหัสผลิตภัณฑ์: SID10ABBFPKG/US-100
• กลุ่มผลิตภัณฑ์: efector 300
• ประเภทสินค้า: Flow Monitor / Compact Flow Sensor
• หลักการตรวจจับ: Thermal / Calorimetric
• ตัวกลางที่รองรับ: Liquids และ Gases
• รูปแบบการทำงาน: Integrated Evaluation Electronics
• ช่วงการตั้งค่าความเร็วการไหลสำหรับของเหลว: 3-300 cm/s
• ช่วงการตั้งค่าความเร็วการไหลสำหรับก๊าซ: 200-3000 cm/s
• เวลาตอบสนองโดยทั่วไป: 1-10 s
• การตั้งค่าจุดสวิตช์: Pushbuttons
• ค่าเริ่มต้นจากโรงงานสำหรับน้ำ: ช่วงการทำงาน 5-100 cm/s
• ค่าเริ่มต้นของฟังก์ชันเอาต์พุต: Normally Open (NO)
• การตั้งค่าฟังก์ชันเอาต์พุต: Normally Open / Normally Closed
• อุณหภูมิของตัวกลาง: -25 ถึง +80 °C
• แรงดันกระบวนการสูงสุด: 30 bar (3 MPa)
• ระดับการป้องกัน: IP67
• แรงดันไฟฟ้าที่ใช้งาน: 19-36 VDC
• Electrical Design: DC PNP
• ประเภทเอาต์พุต: Switching Signal
• Output Function: NO / NC ตั้งค่าได้
• การเชื่อมต่อระบบควบคุม: ผ่านสัญญาณสวิตชิ่งแบบ PNP
• ข้อต่อกระบวนการ: M18 x 1.5 Internal Thread
• ความยาวหัววัด: 45 mm
• เส้นผ่านศูนย์กลางหัววัด: 8.2 mm
• รูปทรงตัวเรือน: Cylindrical
• ขนาดตัวเรือน: Ø 50 mm / L = 113 mm
• วัสดุตัวเรือน: Stainless Steel และวัสดุวิศวกรรมสำหรับงานอุตสาหกรรม
• การเชื่อมต่อไฟฟ้า: M12 Connector
• จำนวนหน้าสัมผัส: 4 Contacts
• การแสดงสถานะ: LED Bar Graph
• จำนวนสินค้าในบรรจุภัณฑ์: 1 ชิ้น

การใช้งาน

• ตรวจสอบการไหลของน้ำในระบบหล่อเย็นเครื่องจักรอุตสาหกรรม
• ตรวจสอบสถานะการไหลของน้ำยาหล่อเย็นในเครื่องจักร CNC
• ตรวจสอบการไหลของของเหลวภายในระบบปั๊มและระบบหมุนเวียน
• ตรวจสอบสถานะการไหลของก๊าซในระบบท่ออุตสาหกรรม
• ใช้ตรวจสอบการไหลก่อนอนุญาตให้เครื่องจักรเริ่มทำงาน
• ใช้ส่งสัญญาณแจ้งเตือนเมื่อความเร็วการไหลลดต่ำกว่าจุดสวิตช์ที่กำหนด
• เชื่อมต่อกับ PLC หรือระบบควบคุมที่รองรับเอาต์พุต PNP
• ใช้ประกอบระบบ Interlock โดยพิจารณาเวลาตอบสนองของอุปกรณ์
• สนับสนุนงานตรวจสอบกระบวนการผลิตและการบำรุงรักษาเชิงป้องกัน

ข้อควรทราบ

• SI0561 เป็น Flow Monitor ที่มีวงจรประเมินสัญญาณภายในตัว ไม่จำเป็นต้องใช้ Evaluation Unit รุ่น VS3000
• รองรับการตรวจสอบการไหลของทั้งของเหลวและก๊าซ
• เอาต์พุตเป็น Switching Signal แบบ PNP ซึ่งเลือก NO หรือ NC ได้
• ไม่ควรระบุว่าเป็นเซนเซอร์ Analog Output 4-20 mA หรือ IO-Link โดยไม่มีข้อมูลยืนยันของรุ่นนี้
• ช่วง 3-300 cm/s สำหรับของเหลว และ 200-3000 cm/s สำหรับก๊าซ เป็นความเร็วการไหล ไม่ใช่อัตราการไหลเชิงปริมาตรในหน่วย l/min
• แรงดันไฟเลี้ยงคือ 19-36 VDC ไม่ใช่ 48 VDC
• แรงดันกระบวนการสูงสุดคือ 30 bar ไม่ใช่ 300 bar
• อุณหภูมิของตัวกลางต้องอยู่ในช่วง -25 ถึง +80 °C
• ข้อต่อกระบวนการเป็นเกลียวใน M18 x 1.5 สำหรับติดตั้งผ่านอะแดปเตอร์ที่เหมาะสม
• อะแดปเตอร์ติดตั้งเป็นอุปกรณ์เสริมที่ต้องเลือกให้เหมาะสมกับระบบท่อ
• ควรติดตั้งให้ปลายหัววัดสัมผัสกับตัวกลางอย่างสมบูรณ์ โดยมีระยะจุ่มอย่างน้อย 12 mm ตามคู่มือผู้ผลิต
• สำหรับท่อแนวนอน แนะนำให้ติดตั้งเซนเซอร์จากด้านข้าง และสำหรับท่อแนวตั้งแนะนำให้ติดตั้งในท่อที่มีทิศทางการไหลขึ้น
• ควรหลีกเลี่ยงการติดตั้งใกล้ข้อศอกท่อ วาล์ว หรือจุดที่ทำให้เกิดการไหลปั่นป่วน
• ควรตั้งค่าจุดสวิตช์ภายใต้สภาวะการไหลจริง โดยเฉพาะเมื่อใช้กับตัวกลางที่ไม่ใช่น้ำ
• ควรตรวจสอบความเข้ากันได้ของตัวกลางกับวัสดุส่วนสัมผัสและซีลก่อนใช้งาน
• ควรตรวจสอบ Datasheet ฉบับเฉพาะรุ่น SI0561 เพื่อยืนยันรายละเอียดทางไฟฟ้าเพิ่มเติมก่อนติดตั้ง
• ข้อมูลผลิตภัณฑ์สามารถตรวจสอบเพิ่มเติมได้จาก เว็บไซต์ทางการ ifm รุ่น SI0561
