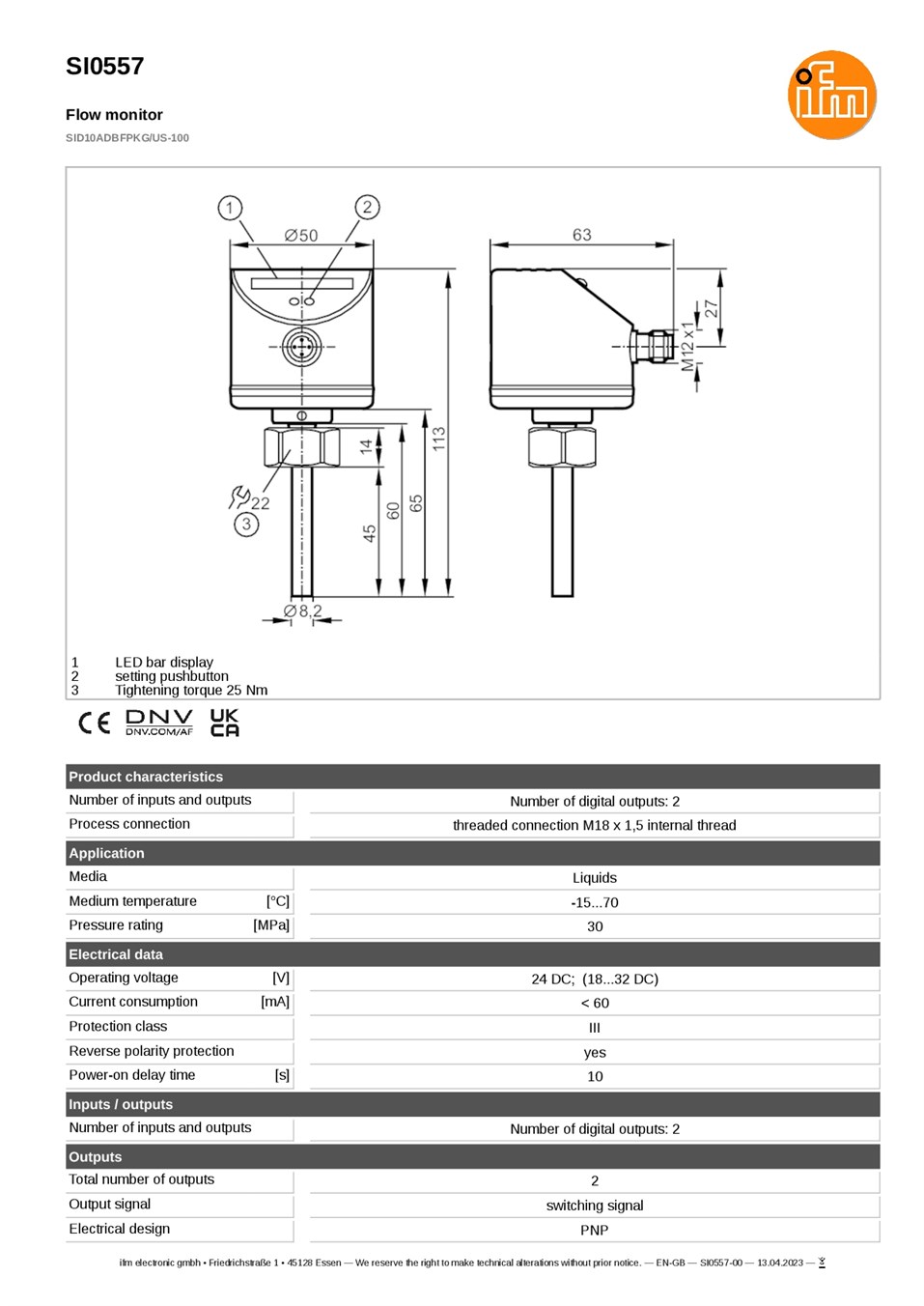

SI0557 \ Flow sensor \ Range 300 cm/s \ PNP NO/NC \ M18 x 1,5 internal thread

รายละเอียด SI0557 Flow Monitor เซนเซอร์ตรวจจับการไหลของของเหลวสำหรับระบบแรงดันสูง ifm

ifm SI0557 (SID10ADBFPKG/US-100) เป็นเซนเซอร์ตรวจสอบการไหล (Flow Monitor) จาก ifm electronic ในกลุ่ม efector 300 ออกแบบมาสำหรับตรวจสอบสถานะการไหลของของเหลวในระบบท่ออุตสาหกรรม โดยใช้หลักการตรวจจับการไหลแบบ Thermal หรือ Calorimetric

SI0557 เป็น Flow Monitor แบบ Compact ซึ่งรวมเซนเซอร์และวงจรประเมินสัญญาณไว้ภายในอุปกรณ์เดียว ไม่จำเป็นต้องใช้ Evaluation Unit ภายนอก สามารถตั้งค่าจุดสวิตช์ผ่านปุ่มกด พร้อมแสดงสถานะการไหลด้วยไฟ LED จำนวน 10 ดวงแบบ 3 สี

เซนเซอร์รองรับช่วงการตั้งค่าความเร็วการไหลของของเหลว 3-300 cm/s โดยมีช่วงความไวสูงสุด 3-100 cm/s และเวลาตอบสนอง 1-10 วินาที เหมาะสำหรับใช้ตรวจสอบการไหลในระบบปั๊ม ระบบหล่อเย็น และระบบท่อแรงดันสูง

อุปกรณ์มีเอาต์พุตดิจิทัลแบบ PNP จำนวน 2 ช่อง สามารถตั้งค่าฟังก์ชัน Normally Open (NO) หรือ Normally Closed (NC) ได้ รองรับกระแสโหลดสูงสุด 250 mA ต่อช่อง และใช้แรงดันไฟเลี้ยง 18-32 VDC โดยมีแรงดันพิกัด 24 VDC

SI0557 รองรับแรงดันกระบวนการสูงสุด 300 bar (30 MPa) และอุณหภูมิของตัวกลาง -15 ถึง +70 °C ส่วนสัมผัสของไหลผลิตจาก Stainless Steel 316L พร้อมซีล FKM มีหัววัดยาว 45 mm ข้อต่อกระบวนการแบบเกลียวใน M18 x 1.5 และขั้วต่อไฟฟ้า M12 แบบ A-coded พร้อมระดับการป้องกัน IP67

คุณสมบัติเด่น

• Flow Monitor แบบ Compact พร้อมวงจรประเมินสัญญาณภายในตัว
• ตรวจสอบการไหลของของเหลวด้วยหลักการ Thermal / Calorimetric
• ไม่จำเป็นต้องใช้ Evaluation Unit ภายนอก
• ช่วงการตั้งค่าความเร็วการไหล 3-300 cm/s
• ช่วงความไวสูงสุด 3-100 cm/s
• มี Digital Switching Output แบบ PNP จำนวน 2 ช่อง
• รองรับการตั้งค่าเอาต์พุตแบบ Normally Open หรือ Normally Closed
• รองรับกระแสโหลดเอาต์พุตสูงสุด 250 mA ต่อช่อง
• ใช้แรงดันไฟเลี้ยง 18-32 VDC
• มีแรงดันไฟฟ้าพิกัด 24 VDC
• ตั้งค่าจุดสวิตช์ผ่านปุ่มกดบนตัวอุปกรณ์
• มีไฟ LED จำนวน 10 ดวงแบบ 3 สีสำหรับแสดงสถานะการไหล
• มีเวลาตอบสนอง 1-10 วินาที
• รองรับแรงดันกระบวนการสูงสุด 300 bar
• รองรับอุณหภูมิของตัวกลาง -15 ถึง +70 °C
• รองรับอัตราการเปลี่ยนแปลงอุณหภูมิสูงสุด 300 K/min
• มีระบบป้องกันการต่อขั้วไฟฟ้ากลับด้าน
• มีระบบป้องกันไฟฟ้าลัดวงจรและโหลดเกิน
• ส่วนสัมผัสของไหลผลิตจาก Stainless Steel 316L
• ใช้ซีล O-ring ชนิด FKM
• หัววัดยาว 45 mm
• ข้อต่อกระบวนการแบบเกลียวใน M18 x 1.5
• เชื่อมต่อไฟฟ้าผ่าน M12 Connector แบบ A-coded
• ระดับการป้องกัน IP67

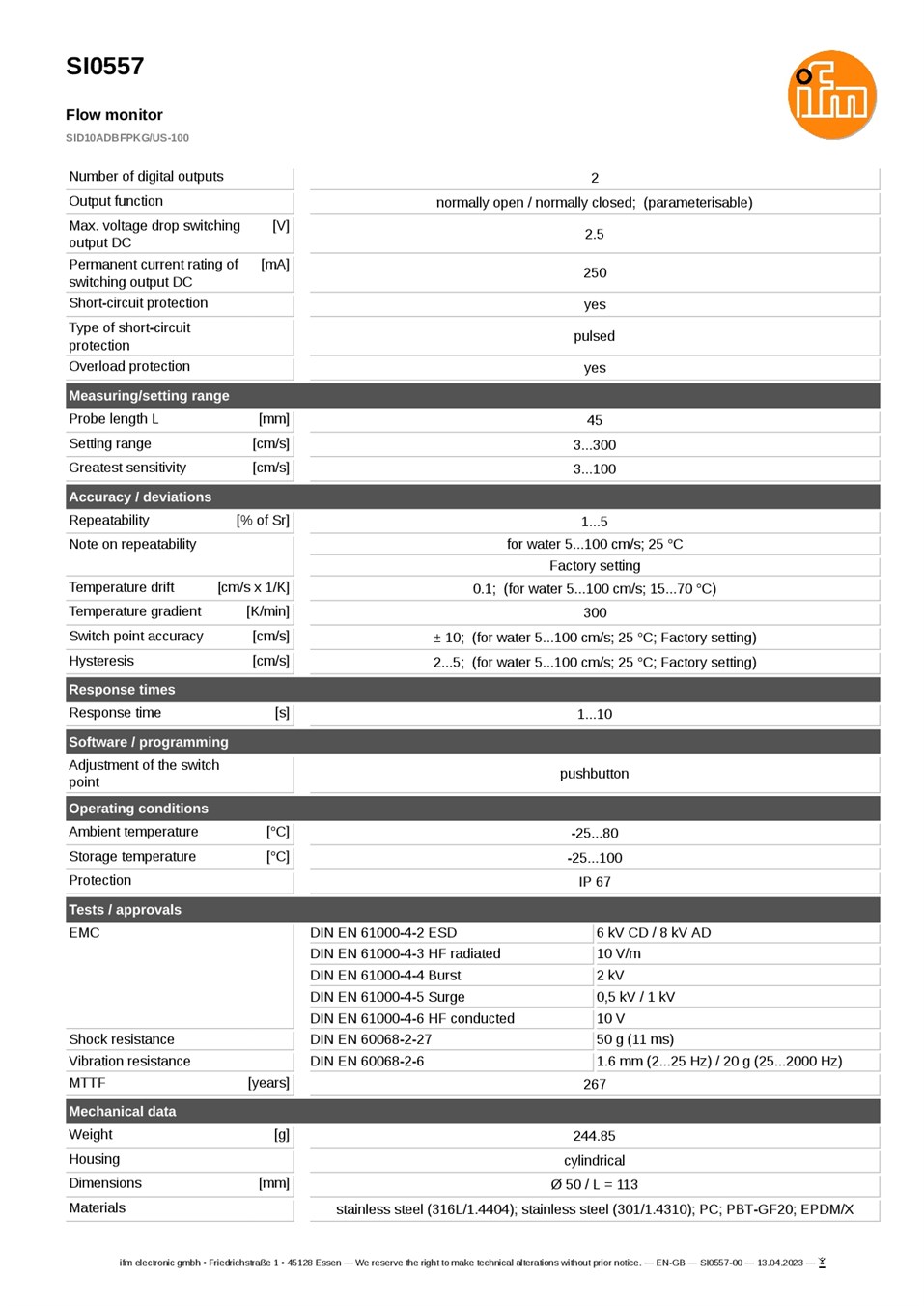

ข้อมูลทางเทคนิค

• ยี่ห้อ: ifm electronic
• รุ่น: SI0557
• รหัสผลิตภัณฑ์: SID10ADBFPKG/US-100
• กลุ่มผลิตภัณฑ์: efector 300
• ประเภทสินค้า: Flow Monitor / Compact Flow Sensor
• หลักการตรวจจับ: Thermal / Calorimetric Flow Monitoring
• ตัวกลางที่รองรับตาม Datasheet: Liquids (ของเหลว)
• การประเมินสัญญาณ: Integrated Evaluation Electronics
• ช่วงการตั้งค่าความเร็วการไหล: 3-300 cm/s
• ช่วงความไวสูงสุด: 3-100 cm/s
• Repeatability: 1-5% ของ Sr ภายใต้เงื่อนไขอ้างอิงของผู้ผลิต
• Temperature Drift: 0.1 cm/s x 1/K ภายใต้เงื่อนไขอ้างอิง
• Maximum Temperature Gradient: 300 K/min
• Switch Point Accuracy: ±10 cm/s สำหรับน้ำภายใต้เงื่อนไขอ้างอิง
• Hysteresis: 2-5 cm/s สำหรับน้ำภายใต้เงื่อนไขอ้างอิง
• Response Time: 1-10 s
• Power-on Delay Time: 10 s
• อุณหภูมิของตัวกลาง: -15 ถึง +70 °C
• อุณหภูมิแวดล้อม: -25 ถึง +80 °C
• อุณหภูมิในการจัดเก็บ: -25 ถึง +100 °C
• แรงดันกระบวนการสูงสุด: 300 bar (30 MPa)
• ระดับการป้องกัน: IP67
• Protection Class: III
• แรงดันไฟฟ้าพิกัด: 24 VDC
• ช่วงแรงดันไฟฟ้าที่ใช้งาน: 18-32 VDC
• กระแสไฟฟ้าที่ใช้: น้อยกว่า 60 mA
• Reverse Polarity Protection: Yes
• จำนวนเอาต์พุตทั้งหมด: 2
• จำนวน Digital Outputs: 2
• ประเภทสัญญาณเอาต์พุต: Switching Signal
• Electrical Design: DC PNP
• Output Function: Normally Open / Normally Closed ตั้งค่าได้
• กระแสโหลดสูงสุดของ Switching Output: 250 mA ต่อช่อง
• แรงดันตกคร่อมสูงสุดของ Switching Output: 2.5 V
• Short-circuit Protection: Yes
• Short-circuit Protection Type: Pulsed
• Overload Protection: Yes
• การตั้งค่าจุดสวิตช์: Pushbutton
• ข้อต่อกระบวนการ: M18 x 1.5 Internal Thread
• รูปทรงตัวเรือน: Cylindrical
• ขนาดตัวเรือน: Ø 50 mm / L = 113 mm
• ความยาวหัววัด (Probe Length L): 45 mm
• ความยาวติดตั้ง (Installation Length EL): 45 mm
• เส้นผ่านศูนย์กลางหัววัด: 8.2 mm
• วัสดุตัวเรือน: Stainless Steel 316L (1.4404), Stainless Steel 301 (1.4310), PC, PBT-GF20 และ EPDM/X
• วัสดุส่วนสัมผัสของไหล: Stainless Steel 316L (1.4404)
• วัสดุซีล: FKM O-ring ความแข็ง 80 Shore A
• การเชื่อมต่อไฟฟ้า: M12 Connector
• Connector Coding: A-coded
• การแสดงสถานะ: LED จำนวน 10 ดวง แบบ 3 สี
• การตั้งค่า: Pushbutton
• แรงบิดขันติดตั้ง: 25 Nm ตามแบบทางเทคนิคของผู้ผลิต
• ความทนทานต่อแรงกระแทก: 50 g (11 ms)
• ความทนทานต่อการสั่นสะเทือน: 1.6 mm (2-25 Hz) / 20 g (25-2000 Hz)
• MTTF: 267 ปี (ค่าคำนวณทางสถิติ ไม่ใช่อายุการใช้งานที่รับประกัน)
• น้ำหนัก: ประมาณ 244.85 g
• จำนวนสินค้าในบรรจุภัณฑ์: 1 ชิ้น

การใช้งาน

• ตรวจสอบการไหลของของเหลวในระบบท่ออุตสาหกรรม
• ตรวจสอบการไหลในระบบไฮดรอลิกที่มีแรงดันอยู่ภายในพิกัดอุปกรณ์
• ตรวจสอบการไหลของน้ำมันหรือของเหลวที่เข้ากันได้กับวัสดุส่วนสัมผัส
• ตรวจสอบการไหลในระบบปั๊มและระบบหมุนเวียนของเหลว
• ตรวจสอบสถานะการไหลในระบบหล่อเย็นเครื่องจักรอุตสาหกรรม
• ใช้ตรวจสอบการไหลในระบบที่ต้องการเอาต์พุตสวิตช์ 2 ช่อง
• เชื่อมต่อกับ PLC ผ่านสัญญาณ Switching Output แบบ PNP
• ใช้ประกอบระบบแจ้งเตือนเมื่อความเร็วการไหลไม่เป็นไปตามเกณฑ์ที่กำหนด
• ใช้ประกอบระบบ Interlock ของเครื่องจักรโดยคำนึงถึงเวลาตอบสนอง
• สนับสนุนงานบำรุงรักษาเชิงป้องกันและการตรวจสอบกระบวนการผลิต

ข้อควรทราบ

• SI0557 เป็น Flow Monitor แบบมีวงจรประเมินสัญญาณในตัว ไม่จำเป็นต้องใช้ Evaluation Unit ภายนอก
• Datasheet ระบุตัวกลางเป็นของเหลว (Liquids) ไม่ควรนำช่วงความเร็วการไหลของก๊าซจากรุ่นอื่นมาใช้กับรุ่นนี้
• เอาต์พุตเป็น PNP Switching Output จำนวน 2 ช่อง ตั้งค่า NO/NC ได้
• ไม่มี Analog Output 4-20 mA หรือ IO-Link ตามข้อมูลของรุ่นนี้
• ช่วงการตั้งค่า 3-300 cm/s เป็นค่าความเร็วการไหล ไม่ใช่อัตราการไหลเชิงปริมาตรในหน่วย l/min
• แรงดันไฟเลี้ยงอยู่ในช่วง 18-32 VDC โดยมีแรงดันพิกัด 24 VDC
• แรงดันกระบวนการสูงสุดคือ 300 bar โดยต้องตรวจสอบพิกัดของอะแดปเตอร์ ซีล และอุปกรณ์ประกอบก่อนติดตั้ง
• อุณหภูมิของตัวกลางอยู่ในช่วง -15 ถึง +70 °C ซึ่งแตกต่างจากอุณหภูมิแวดล้อม -25 ถึง +80 °C
• ข้อต่อกระบวนการเป็นเกลียวใน M18 x 1.5 สำหรับใช้งานร่วมกับอะแดปเตอร์ที่เหมาะสม
• หัววัดยาว 45 mm และมีความยาวติดตั้ง 45 mm
• การเชื่อมต่อไฟฟ้าเป็น M12 Connector แบบ A-coded
• ควรตรวจสอบความเข้ากันได้ของตัวกลางกับ Stainless Steel 316L และซีล FKM
• ควรตั้งค่าจุดสวิตช์ภายใต้สภาวะการไหลจริงเพื่อให้เหมาะสมกับกระบวนการผลิต
• ข้อมูลทางเทคนิคอ้างอิง Datasheet ทางการ ifm รุ่น SI0557
