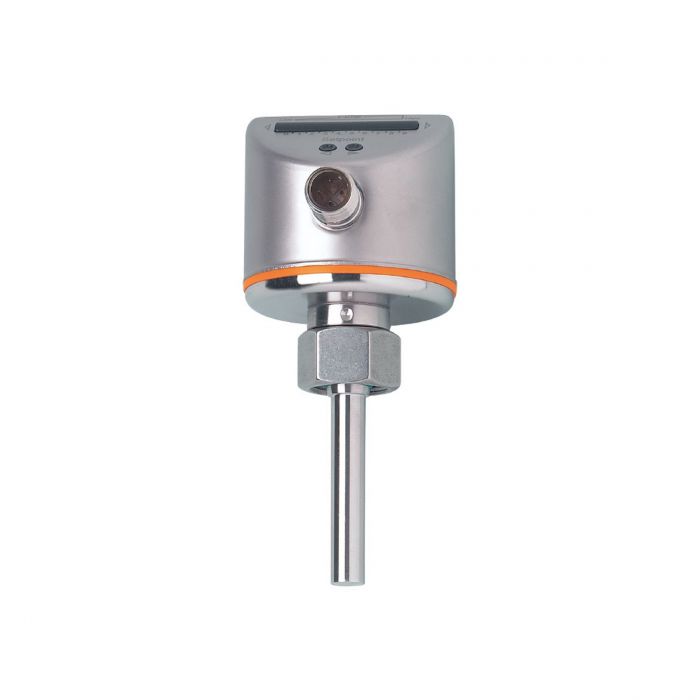

SI0550 \ Flow sensor \ Range 300 cm/s \ PNP NO/NC \ M18 x 1,5 internal thread

รายละเอียด SI0550 Flow Monitor เซนเซอร์ตรวจจับการไหลของของเหลวสำหรับระบบแรงดันสูง ifm

ifm SI0550 (SID10ADBFPKG/US-100) เป็นอุปกรณ์ตรวจสอบการไหล (Flow Monitor) จาก ifm electronic ในกลุ่ม efector 300 ออกแบบมาสำหรับตรวจสอบสถานะการไหลของของเหลวภายในระบบท่ออุตสาหกรรม โดยเฉพาะน้ำมันและน้ำยาหล่อเย็นในเครื่องจักรกล

SI0550 ใช้หลักการตรวจจับการไหลแบบ Thermal หรือ Calorimetric และมีวงจรประเมินสัญญาณภายในตัว จึงไม่จำเป็นต้องใช้ Evaluation Unit ภายนอก สามารถตั้งค่าจุดสวิตช์ผ่านปุ่มกดบนอุปกรณ์ พร้อมแสดงสถานะการไหลผ่านไฟ LED จำนวน 10 ดวงแบบ 3 สี

เซนเซอร์รองรับช่วงการตั้งค่าความเร็วการไหลของของเหลว 3-300 cm/s โดยมีช่วงความไวสูงสุด 3-100 cm/s และมีเวลาตอบสนอง น้อยกว่า 1 วินาที เหมาะสำหรับตรวจสอบการไหลในระบบที่ต้องการการตอบสนองอย่างรวดเร็ว

จุดเด่นของ SI0550 คือรองรับแรงดันกระบวนการสูงสุด 300 bar (30 MPa) สามารถใช้งานกับของเหลวที่มีอุณหภูมิ -25 ถึง +80 °C มีเอาต์พุตดิจิทัลแบบ PNP จำนวน 1 ช่อง สามารถตั้งค่า Normally Open (NO) หรือ Normally Closed (NC) ได้

ส่วนสัมผัสของไหลผลิตจาก Stainless Steel 316L พร้อมซีล FKM มีหัววัดยาว 45 mm ข้อต่อกระบวนการแบบเกลียวใน M18 x 1.5 และขั้วต่อไฟฟ้า M12 แบบ A-coded จำนวน 4 หน้าสัมผัส พร้อมระดับการป้องกัน IP67

คุณสมบัติเด่น

• Flow Monitor แบบ Compact พร้อมวงจรประเมินสัญญาณภายในตัว
• ออกแบบสำหรับตรวจสอบการไหลของของเหลวในระบบท่ออุตสาหกรรม
• เหมาะสำหรับน้ำยาหล่อเย็นและน้ำมันในเครื่องจักรกล
• ใช้หลักการตรวจจับการไหลแบบ Thermal / Calorimetric
• ไม่จำเป็นต้องใช้ Evaluation Unit ภายนอก
• ช่วงการตั้งค่าความเร็วการไหล 3-300 cm/s
• ช่วงความไวสูงสุด 3-100 cm/s
• มีเวลาตอบสนองน้อยกว่า 1 วินาที
• รองรับแรงดันกระบวนการสูงสุด 300 bar
• รองรับอุณหภูมิของตัวกลาง -25 ถึง +80 °C
• มี Digital Switching Output แบบ PNP จำนวน 1 ช่อง
• สามารถตั้งค่าเอาต์พุต Normally Open หรือ Normally Closed ได้
• รองรับกระแสโหลดเอาต์พุตสูงสุด 250 mA
• ใช้แรงดันไฟเลี้ยง 19-36 VDC
• ตั้งค่าจุดสวิตช์ผ่านปุ่มกดบนตัวอุปกรณ์
• ไฟ LED จำนวน 10 ดวง แบบ 3 สี สำหรับแสดงสถานะการไหล
• มีระบบป้องกันการต่อขั้วไฟฟ้ากลับด้าน
• มีระบบป้องกันไฟฟ้าลัดวงจรและโหลดเกิน
• ส่วนสัมผัสของไหลผลิตจาก Stainless Steel 316L
• หัววัดยาว 45 mm
• ข้อต่อกระบวนการแบบเกลียวใน M18 x 1.5
• เชื่อมต่อไฟฟ้าผ่าน M12 Connector แบบ A-coded จำนวน 4 หน้าสัมผัส
• ระดับการป้องกัน IP67

ข้อมูลทางเทคนิค

• ยี่ห้อ: ifm electronic
• รุ่น: SI0550
• รหัสผลิตภัณฑ์: SID10ADBFPKG/US-100
• กลุ่มผลิตภัณฑ์: efector 300
• ประเภทสินค้า: Flow Monitor / Compact Flow Sensor
• หลักการตรวจจับ: Thermal / Calorimetric Flow Monitoring
• การใช้งาน: ตรวจสอบสถานะการไหลของของเหลว
• ตัวกลางที่แนะนำ: Coolants และ Oils in Machine Tools
• รูปแบบการประเมินสัญญาณ: Integrated Evaluation Electronics
• ช่วงการตั้งค่าความเร็วการไหลของของเหลว: 3-300 cm/s
• ช่วงความไวสูงสุด: 3-100 cm/s
• Repeatability: 1-5 cm/s
• Temperature Drift: 0.1 cm/s x 1/K
• Switch Point Accuracy: ±2 ถึง ±10 cm/s
• Hysteresis: 2-5 cm/s
• Response Time: <1 s
• Power-on Delay Time: 10 s
• อุณหภูมิของตัวกลาง: -25 ถึง +80 °C
• แรงดันกระบวนการสูงสุด: 300 bar (30 MPa)
• อุณหภูมิแวดล้อม: -25 ถึง +80 °C
• อุณหภูมิในการจัดเก็บ: -25 ถึง +100 °C
• ระดับการป้องกัน: IP67
• Protection Class: III
• แรงดันไฟฟ้าที่ใช้งาน: 19-36 VDC
• กระแสไฟฟ้าที่ใช้: <60 mA
• Reverse Polarity Protection: Yes
• จำนวนเอาต์พุตทั้งหมด: 1
• จำนวน Digital Outputs: 1
• ประเภทสัญญาณเอาต์พุต: Switching Signal
• Electrical Design: DC PNP
• Output Function: Normally Open / Normally Closed ตั้งค่าได้
• กระแสโหลดสูงสุดของ Switching Output: 250 mA
• แรงดันตกคร่อมสูงสุดของ Switching Output: 2.5 V
• Short-circuit Protection: Yes
• Short-circuit Protection Type: Pulsed
• Overload Protection: Yes
• การตั้งค่าจุดสวิตช์: Pushbutton
• ข้อต่อกระบวนการ: M18 x 1.5 Internal Thread
• รูปทรงตัวเรือน: Cylindrical
• ขนาดตัวเรือน: Ø 50 mm / L = 113 mm
• ความยาวหัววัด (Probe Length L): 45 mm
• ความยาวติดตั้ง (Installation Length EL): 45 mm
• เส้นผ่านศูนย์กลางหัววัด: 8.2 mm
• วัสดุตัวเรือน: Stainless Steel 316L (1.4404), Stainless Steel 301 (1.4310), PC, PBT-GF20 และ EPDM/X
• วัสดุส่วนสัมผัสของไหล: Stainless Steel 316L (1.4404)
• วัสดุซีล: FKM O-ring ความแข็ง 80 Shore A
• การเชื่อมต่อไฟฟ้า: M12 Connector
• Connector Coding: A-coded
• จำนวนหน้าสัมผัส: 4 Contacts
• การแสดงสถานะ: LED จำนวน 10 ดวง แบบ 3 สี
• ความทนทานต่อแรงกระแทก: 50 g (11 ms) ตาม DIN IEC 68-2-27
• ความทนทานต่อการสั่นสะเทือน: 20 g (55-2000 Hz) ตาม DIN EN 60068-2-6
• MTTF: 298 ปี (ค่าคำนวณทางสถิติ ไม่ใช่อายุการใช้งานที่รับประกัน)
• น้ำหนัก: ประมาณ 245.3 g
• จำนวนสินค้าในบรรจุภัณฑ์: 1 ชิ้น

การใช้งาน

• ตรวจสอบการไหลของน้ำยาหล่อเย็นในเครื่องจักร CNC
• ตรวจสอบการไหลของน้ำมันในระบบหล่อลื่นเครื่องจักร
• ตรวจสอบสถานะการไหลของของเหลวในระบบท่อแรงดันสูง
• ตรวจสอบการไหลในระบบปั๊มและระบบหมุนเวียนของเหลว
• ตรวจสอบการไหลของของเหลวในเครื่องจักรกลและระบบการผลิต
• ตรวจสอบการไหลเพื่อแจ้งเตือนเมื่อความเร็วการไหลต่ำกว่าระดับที่กำหนด
• เชื่อมต่อกับ PLC ผ่าน Switching Output แบบ PNP
• ใช้ประกอบระบบ Interlock ของเครื่องจักร โดยพิจารณาเวลาตอบสนองของระบบ
• สนับสนุนงานบำรุงรักษาเชิงป้องกันและการตรวจสอบกระบวนการผลิต

ข้อควรทราบ

• SI0550 เป็น Flow Monitor แบบมีวงจรประเมินสัญญาณในตัว ไม่จำเป็นต้องใช้ Evaluation Unit รุ่น VS3000
• รุ่นนี้ออกแบบสำหรับตรวจสอบการไหลของของเหลว โดย ifm ระบุการใช้งานกับน้ำยาหล่อเย็นและน้ำมันในเครื่องจักรกล
• ไม่ควรนำช่วงการตั้งค่าของก๊าซจากเซนเซอร์รุ่นอื่นมาใช้กับ SI0550
• เอาต์พุตเป็น PNP Switching Output จำนวน 1 ช่อง ตั้งค่า NO/NC ได้ ไม่ใช่ 2 ช่อง
• ไม่มี Analog Output 4-20 mA หรือ IO-Link
• ช่วงการตั้งค่า 3-300 cm/s เป็นค่าความเร็วการไหล ไม่ใช่อัตราการไหลเชิงปริมาตรในหน่วย l/min
• เวลาตอบสนองตาม Datasheet คือ <1 วินาที ไม่ใช่ 1-10 วินาที
• แรงดันไฟเลี้ยงคือ 19-36 VDC
• แรงดันกระบวนการสูงสุดคือ 300 bar โดยต้องตรวจสอบพิกัดอะแดปเตอร์และอุปกรณ์ประกอบทั้งหมดร่วมกัน
• อุณหภูมิของตัวกลางต้องอยู่ในช่วง -25 ถึง +80 °C
• ข้อต่อกระบวนการเป็นเกลียวใน M18 x 1.5 สำหรับติดตั้งผ่านอะแดปเตอร์ที่เหมาะสม
• หัววัดยาว 45 mm และมีความยาวติดตั้ง 45 mm
• การเชื่อมต่อไฟฟ้าเป็น M12 Connector แบบ A-coded จำนวน 4 หน้าสัมผัส
• ควรตรวจสอบความเข้ากันได้ของของเหลวกับ Stainless Steel 316L และซีล FKM ก่อนใช้งาน
• ควรตั้งค่าจุดสวิตช์ภายใต้สภาวะการไหลจริง เพื่อให้เหมาะสมกับกระบวนการผลิต
• สามารถตรวจสอบข้อมูลทางเทคนิคเพิ่มเติมได้จากเว็บไซต์ทางการ ifm รุ่น SI0550
