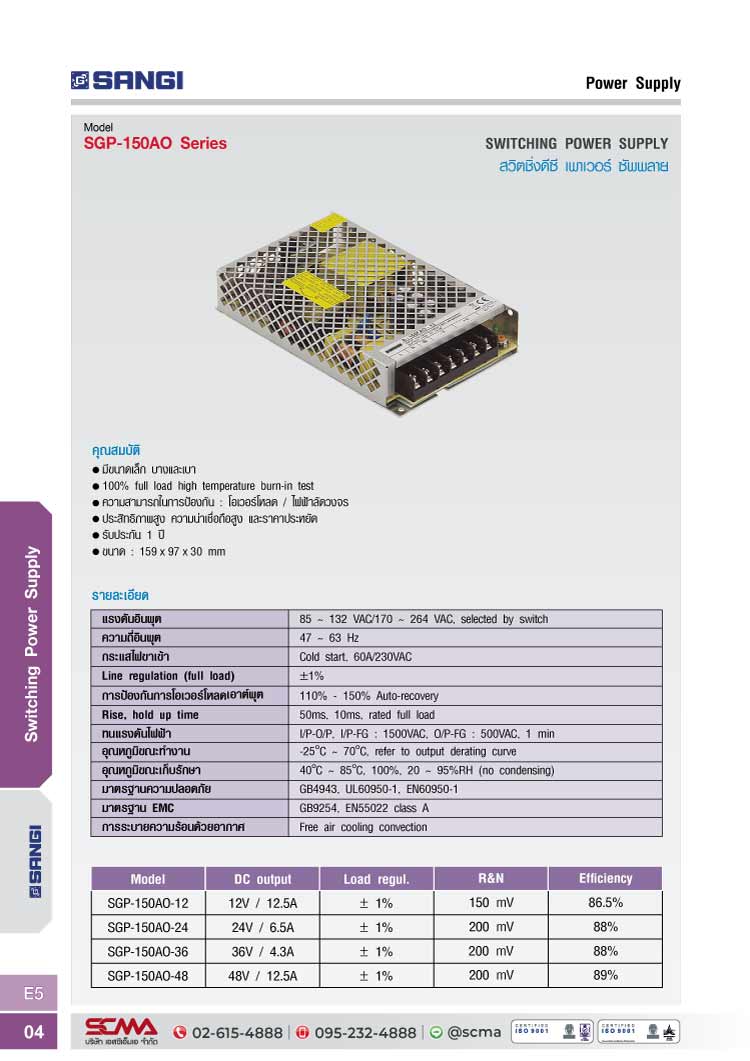

SGP-150AO-24 Switching Power Supply SANGI

รายละเอียด SGP-150AO-24 SANGI Switching Power Supply

SGP-150AO-24 จาก SANGI เป็นสวิตชิ่งเพาเวอร์ซัพพลายในกลุ่ม SGP-150AO Series สำหรับแปลงไฟฟ้ากระแสสลับเป็นไฟฟ้ากระแสตรง เอาต์พุต 24VDC กระแส 6.5A รองรับอินพุต 85–132VAC หรือ 170–264VAC โดยเลือกช่วงแรงดันด้วยสวิตช์ให้ตรงกับแหล่งจ่ายไฟที่ใช้งาน

ตัวเครื่องมีขนาดเล็ก บาง และเบา ขนาด 159 × 97 × 30 มม. ระบายความร้อนด้วยการหมุนเวียนอากาศตามธรรมชาติ มีประสิทธิภาพ 88% พร้อมระบบป้องกันโอเวอร์โหลดและไฟฟ้าลัดวงจร ผ่านการทดสอบ Burn-in ที่โหลดเต็มและอุณหภูมิสูง เพื่อรองรับการใช้งานเป็นแหล่งจ่ายไฟให้กับอุปกรณ์ DC

คุณสมบัติเด่น

• เอาต์พุต 24VDC กระแส 6.5A
• เลือกช่วงแรงดันอินพุตด้วยสวิตช์ รองรับ 85–132VAC หรือ 170–264VAC
• ตัวเครื่องบางเพียง 30 มม. ช่วยจัดวางในพื้นที่ติดตั้งที่จำกัด
• ประสิทธิภาพ 88% และค่า Ripple & Noise 200mV
• ระบบป้องกันโอเวอร์โหลดแบบกลับมาทำงานอัตโนมัติ และระบบป้องกันไฟฟ้าลัดวงจร
• ระบายความร้อนด้วยอากาศโดยไม่ใช้พัดลม
• ผ่านการทดสอบ 100% Full Load High Temperature Burn-in Test

ข้อมูลทางเทคนิค

• แบรนด์: SANGI
• รุ่น: SGP-150AO-24
• ซีรีส์: SGP-150AO Series
• ประเภท: Switching Power Supply
• แรงดันอินพุต: 85–132VAC / 170–264VAC เลือกช่วงด้วยสวิตช์
• ความถี่อินพุต: 47–63Hz
• แรงดันเอาต์พุต: 24VDC
• กระแสเอาต์พุต: 6.5A
• Load Regulation: ±1%
• Line Regulation ที่โหลดเต็ม: ±1%
• Ripple & Noise: 200mV
• ประสิทธิภาพ: 88%
• กระแสกระชากขณะเริ่มทำงาน: Cold Start 60A ที่ 230VAC
• การป้องกันโอเวอร์โหลด: 110–150% แบบ Auto-recovery
• Rise Time / Hold-up Time: 50ms / 10ms ที่โหลดเต็มพิกัด
• ความทนแรงดันฉนวน: I/P–O/P และ I/P–FG 1500VAC; O/P–FG 500VAC เป็นเวลา 1 นาที
• อุณหภูมิขณะทำงาน: -25 ถึง 70°C โดยต้องพิจารณาการลดโหลดตามกราฟ Output Derating
• ความชื้นขณะเก็บรักษา: 20–95%RH ไม่เกิดการควบแน่น
• การระบายความร้อน: Free Air Cooling Convection
• มาตรฐานความปลอดภัย: GB4943, UL60950-1, EN60950-1
• มาตรฐาน EMC: GB9254, EN55022 Class A
• ขนาด: 159 × 97 × 30 มม.

การใช้งาน

• จ่ายไฟ 24VDC ให้กับอุปกรณ์ควบคุมและวงจรไฟฟ้ากระแสตรงที่มีพิกัดเหมาะสม
• ใช้เป็นแหล่งจ่ายไฟในตู้ควบคุมหรือเครื่องจักรที่ต้องการตัวเครื่องแบบบาง
• เลือกช่วงแรงดันอินพุตให้ตรงกับแหล่งจ่ายไฟก่อนเปิดใช้งาน
• จัดพื้นที่ให้อากาศหมุนเวียน และพิจารณาการลดโหลดเมื่อใช้งานที่อุณหภูมิสูง
