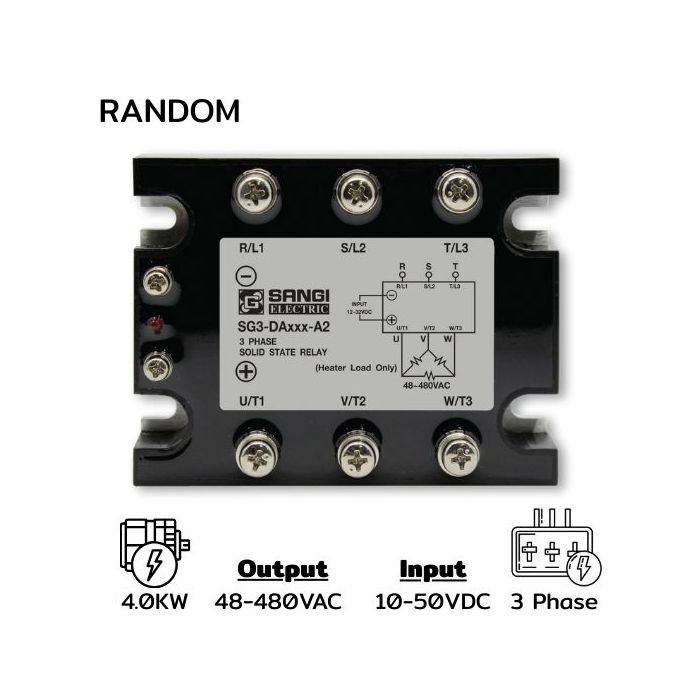

SG3-DAR5HP F/R-A2 Three phases Input 10-50VDC Output 48-480VAC 4.0KW Random

รายละเอียดของ SG3-DAR5HP F/R-A2 Three phases Input 10-50VDC Output 48-480VAC 4.0KW Random

SG3-DAR5HP F/R-A2 Three phases Input 10-50VDC Output 48-480VAC 4.0KW Random Solid State Relay (SSR) แบบสามเฟส (Three-phase SSR)

หลักการทำงาน

Solid State Relay (SSR) คืออุปกรณ์อิเล็กทรอนิกส์ที่ทำหน้าที่เป็นสวิตช์ไฟฟ้า ควบคุมการเปิด-ปิดวงจรโดยไม่มีส่วนที่เคลื่อนไหวเหมือนรีเลย์แบบแม่เหล็ก (Electromechanical Relay - EMR)ใช้คุณสมบัติของเซมิคอนดักเตอร์ เช่น Triac, SCR, Opto-isolator เพื่อควบคุมการไหลขกระแสไฟฟ้า

• Input (ควบคุม): ใช้สัญญาณแรงดันไฟฟ้า DC เพื่อกระตุ้นวงจรภายใน เช่น 12-32VDC
• Output (โหลด): ทำงานกับโหลดที่ใช้ ไฟฟ้า AC เช่น มอเตอร์, ฮีตเตอร์ ฯลฯ
• Random Turn-on: หมายถึงการเปิดวงจร ได้ทันที เมื่อมีสัญญาณควบคุม โดยไม่ต้องรอให้ผ่านจุดศูนย์ (Zero Crossing) — เหมาะกับโหลดที่ต้องการการตอบสนองเร็ว เช่น inductive load (มอเตอร์)

คุณสมบัติ รายละเอียด

• ประเภทไฟควบคุม (Input) 12-32VDC
• ประเภทไฟโหลด (Output) AC 24–480V หรือ AC 24–600V
• กระแสรองรับ 10A, 25A, 40A, 60A ขึ้นอยู่กับรุ่น
• การทำงาน Output Random Turn-on (เปิดทันที ไม่รอจุดศูนย์)
• การแยกวงจร ใช้ Opto-isolator เพื่อแยกวงจรควบคุมกับวงจรโหลด
• อายุการใช้งาน ยาวนาน ไม่มีส่วนที่สึกหรอหรือเกิดประกายไฟ

การนำไปใช้งาน

SSR แบบสามเฟส (3 Phase) เหมาะกับโหลดที่ต้องใช้กำลังไฟสูง โดยเฉพาะในระบบไฟฟ้าอุตสาหกรรม เช่น:

• ฮีตเตอร์ขนาดใหญ่ (Heaters)
• มอเตอร์ 3 เฟส (Three-phase Motors)
• เตาหลอม, เตาอบอุตสาหกรรม
• ระบบควบคุมอุณหภูมิแบบ PID
• ระบบส่องสว่างขนาดใหญ่ที่ต้องการควบคุมแบบเร็ว

ข้อดี

• ไม่มีเสียงในการทำงาน
• สวิตช์เร็ว ตอบสนองในระดับมิลลิวินาที
• ไม่มีประกายไฟหรือการสึกหรอ
• ทนทาน ใช้งานได้นาน

ข้อควรระวัง

• ต้องมีฮีตซิงค์หรือระบบระบายความร้อน
• ไม่ทนต่อกระแสเกินแบบรีเลย์แม่เหล็ก ควรมีเบรกเกอร์หรือตัวป้องกันร่วม
• Random Turn-on อาจไม่เหมาะกับโหลดบางประเภท (ควรพิจารณา Zero Crossing สำหรับโหลดบางชนิด)

ข้อมูลเชิงเทคนิค SG3-DAR5HP F/R-A2 Three phases Input 10-50VDC Output 48-480VAC 4.0KW Random
