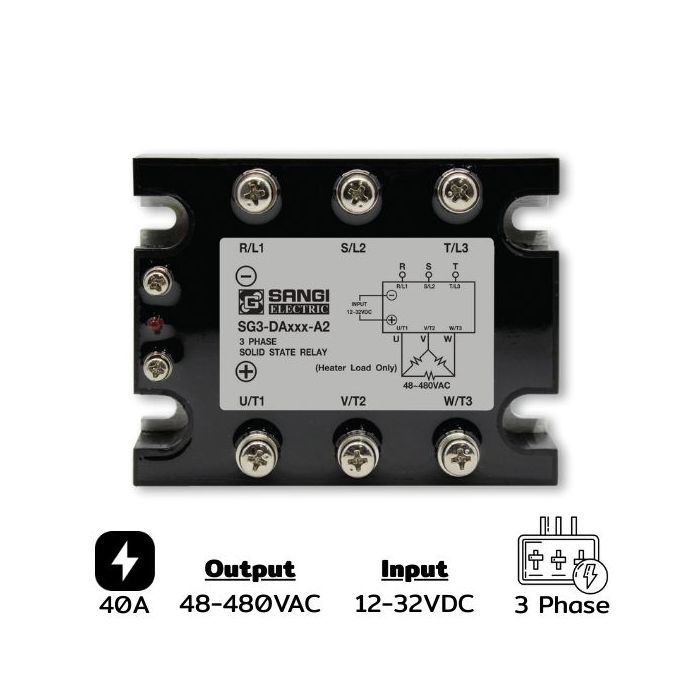

SG3-DA040-A2 Three phases Input 12-32VDC Output 48-480VAC กระแส 40A

รายละเอียดของ SG3-DA040-A2 Three phases Input 12-32VDC Output 48-480VAC กระแส 40A

SG3-DA040-A2 Three phases Input 12-32VDC Output 48-480VAC กระแส 40A Solid State Relay (SSR) แบบสามเฟส (Three-phase SSR) ที่ใช้ DC Input และ AC Output ในกรณีนี้ Solid State Relay (SSR) จะทำงานโดยมี Input เป็นแรงดันไฟฟ้า DC (เช่น 3V, 5V, 12V หรือ 24V DC) และ Output เป็นแรงดันไฟฟ้า AC (เช่น 220V AC หรือ 380V AC) สำหรับการควบคุมโหลดที่ใช้ไฟฟ้า AC

หลักการทำงาน

• Input (DC Control Signal): DC Input จะมีการกระตุ้น SSR ผ่านวงจรที่เป็น Opto-isolator หรือ LED ที่จะทำให้เกิดการส่งสัญญาณไปยังวงจรคอนโทรลของ SSR เมื่อมีสัญญาณ DC ที่เหมาะสมมาถึง Input, SSR จะเปิดวงจร Opto-isolator ที่ทำหน้าที่แยกสัญญาณไฟฟ้าของวงจรควบคุมกับวงจรของโหลด (ไฟฟ้า AC) ส่วน Input อาจมีแรงดันไฟฟ้า DC อยู่ในช่วง 3V, 5V, 12V หรือ 24V ซึ่งขึ้นอยู่กับรุ่นของ SSR
• Output (AC Load Control): เมื่อ SSR ได้รับสัญญาณจาก Input, มันจะทำการควบคุมวงจรของ โหลดที่ใช้ไฟฟ้า AC เช่น มอเตอร์ 3 เฟส, ฮีตเตอร์ หรือไฟฟ้าอุตสาหกรรม ในการทำงานนี้ SSR จะมีวงจรที่ทำงานในลักษณะ Random Turn-on หรือ Zero Crossing, ขึ้นอยู่กับการออกแบบของ SSR แต่สำหรับแบบ DC Input, อาจพบการเปิดวงจรทันที (Random Turn-on)

คุณสมบัติ รายละเอียด

• Input (ควบคุม) DC (3V, 5V, 12V, 24V)
• Output (โหลด) AC (220V, 380V, 480V)
• ประเภทการเปิดวงจร Random Turn-on หรือ Zero Crossing (ตามการออกแบบ)
• กระแสรองรับ 10A, 20A, 30A, 40A ขึ้นอยู่กับรุ่น
• การแยกวงจร ใช้ Opto-isolator เพื่อแยกวงจรควบคุมกับวงจรโหลด
• การทำงานไร้การเคลื่อนไหว ไม่มีส่วนที่เคลื่อนไหว ทำให้ทนทานและใช้งานได้ยาวนาน

การนำไปใช้งาน

SSR ที่ใช้ DC Input กับ AC Output เหมาะสำหรับการใช้งานในสถานการณ์ที่มีการควบคุมโหลด AC โดยใช้สัญญาณควบคุมแบบ DC ซึ่งมีการนำไปใช้งานในหลากหลายสาขา เช่น:

• มอเตอร์ไฟฟ้าขนาดใหญ่ (เช่น มอเตอร์ 3 เฟสในโรงงาน)
• ฮีตเตอร์อุตสาหกรรม เช่น เตาอบ, เครื่องหลอม, หรือเครื่องทำความร้อน
• ระบบควบคุมอุณหภูมิ ในอุปกรณ์ที่ต้องการควบคุมความร้อนแบบแม่นยำ
• การควบคุมระบบไฟฟ้า ในอุปกรณ์อัตโนมัติที่ใช้สัญญาณ DC สำหรับการเปิด/ปิดโหลด AC

ตัวอย่างการใช้งาน:

• ในเครื่องจักรอุตสาหกรรม SSR สามารถใช้เพื่อควบคุมการทำงานของมอเตอร์ 3 เฟสที่ใช้ไฟฟ้า AC โดยให้สัญญาณ DC จาก PLC หรือไมโครคอนโทรลเลอร์
• การควบคุมระบบทำความร้อน (Heater) สามารถใช้ SSR เพื่อเปิด-ปิดการทำงานของฮีตเตอร์โดยใช้สัญญาณควบคุม DC ที่มาจากเซนเซอร์อุณหภูมิหรือระบบควบคุมอัตโนมัติ

ข้อดี

• ไม่มีการสึกหรอ: เนื่องจากไม่มีส่วนที่เคลื่อนไหวเหมือนรีเลย์แบบดั้งเดิม
• การควบคุมที่แม่นยำ: การเปิด/ปิดเป็นไปอย่างรวดเร็วและมีความแม่นยำสูง
• ทนทาน: อายุการใช้งานยาวนานกว่ารูปแบบที่ใช้รีเลย์แม่เหล็ก

ข้อควรระวัง

• ต้องใช้ ฮีตซิงค์ หรือระบบระบายความร้อนเพื่อป้องกันการเกิดความร้อนเกิน การเปิดวงจรทันที (Random Turn-on) อาจทำให้เกิดปัญหากับโหลดบางประเภท (เช่น มอเตอร์ที่มีโหลดมาก)
• ต้องระวังกระแสเกิน เนื่องจาก SSR อาจมีการเปิดวงจรเมื่อได้รับสัญญาณ DC แม้ว่ากระแสจะไม่พอดีกับความต้องการของโหลด

ข้อมูลเชิงเทคนิค SG3-DA040-A2 Three phases Input 12-32VDC Output 48-480VAC กระแส 40A
