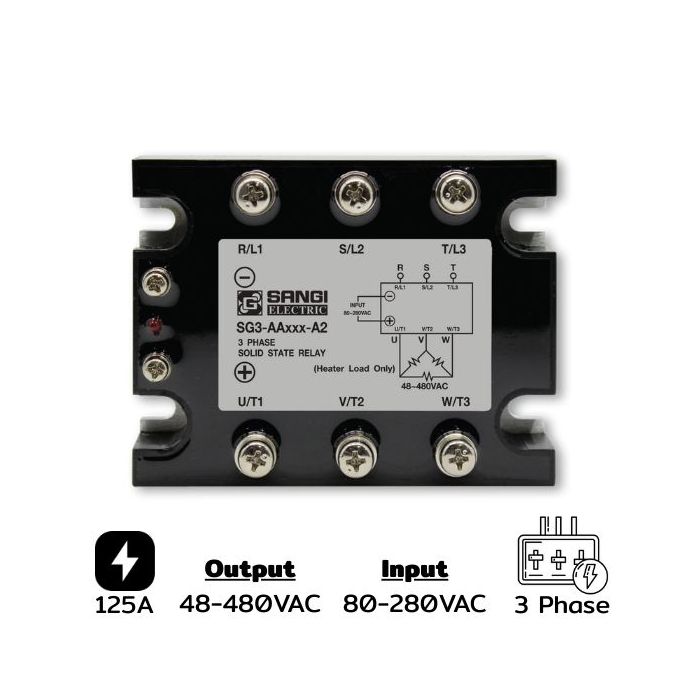

SG3-AA125-A2 Three phases Input 80-280VAC Output 48-480VAC กระแส 125A Zero C

รายละเอียดของ SG3-AA125-A2 Three phases Input 80-280VAC Output 48-480VAC กระแส 125A Zero C

SG3-AA125-A2 Three phases Input 80-280VAC Output 48-480VAC กระแส 125A Zero C โซลิดสเตทรีเลย์ (Solid State Relay - SSR) แบบ สามเฟส (Three Phase) ที่มี INPUT เป็นแรงดันไฟฟ้า AC และ OUTPUT เป็นแรงดันไฟฟ้า AC เป็นอุปกรณ์อิเล็กทรอนิกส์ที่ใช้ในการควบคุมวงจรไฟฟ้ากระแสสลับโดยไม่ต้องใช้หน้าสัมผัสทางกลแบบรีเลย์ทั่วไป มาดูรายละเอียดแต่ละหัวข้อกันเลย

หลักการทำงานของ SSR สามเฟส

SSR สามเฟสทำงานโดยใช้วงจรอิเล็กทรอนิกส์ เช่น ไทริสเตอร์ (Thyristor) หรือ Triac ในการเปิด-ปิดวงจรไฟฟ้า

• เมื่อจ่ายไฟเข้า Input (AC): วงจรควบคุมภายในจะเปิดใช้งานไทริสเตอร์/triac สัญญาณควบคุม AC นี้อาจอยู่ที่ประมาณ 90~280V AC (แล้วแต่รุ่น)
• Output ด้านโหลดจะทำงาน (AC เช่นกัน): จะมีการนำไฟผ่าน 3 เฟสไปยังโหลด เช่น มอเตอร์, ฮีตเตอร์, เตาอุตสาหกรรม วงจร Output ใช้การสลับกระแส AC แบบซิงโครไนซ์ (zero crossing) เพื่อลดสัญญาณรบกวนและแรงดันกระชาก ไม่มีการเคลื่อนไหวของหน้าสัมผัส: จึงไม่มีเสียง คลิก-คลิก แบบรีเลย์ทั่วไป ไม่มีการสึกหรอทางกล

คุณสมบัติของ SSR แบบสามเฟส

• ประเภทแรงดัน Input AC 90~280V (โดยทั่วไป)
• ประเภทแรงดัน Output AC 24~480V หรือมากกว่านั้น (แล้วแต่รุ่น)
• กระแสที่รองรับ ตั้งแต่ 10A ไปจนถึง 100A หรือมากกว่านั้น
• ไม่มีชิ้นส่วนเคลื่อนไหว ไม่มีการสึกหรอ อายุการใช้งานนาน
• การตัดต่อวงจรเงียบ ไม่มีเสียงทำงานรบกวน
• ทนต่อสภาพแวดล้อม ไม่มีประกายไฟ ไม่ไวต่อฝุ่นหรือความชื้น
• การติดตั้ง มักติดตั้งกับฮีตซิงก์เพื่อระบายความร้อน

การนำไปใช้งาน

• SSR แบบ 3 เฟสมักใช้ในงานควบคุมโหลดไฟฟ้าที่ต้องการความเสถียรและความเร็ว เช่น:
• ระบบทำความร้อนสามเฟส (Three-phase heater systems)
• เตาอบอุตสาหกรรม, เครื่องฉีดพลาสติก, เครื่องอัดขึ้นรูป
• ควบคุมมอเตอร์สามเฟส (ที่ไม่ต้องการควบคุมความเร็ว)
• เครื่องจักรอัตโนมัติ
• ใช้ในไลน์ผลิตที่ต้องการสลับโหลดเร็วและแม่นยำ
• อุปกรณ์ควบคุมอุณหภูมิ
• ใช้ SSR ควบคุมการจ่ายไฟเข้า Heater ผ่านอุปกรณ์ควบคุมอุณหภูมิ (PID Controller)

ข้อดี:

• ไม่มีหน้าสัมผัสทางกล → อายุการใช้งานยาว
• ไม่มีเสียง → เหมาะกับงานที่ต้องการความเงียบ
• ตัดต่อไฟฟ้าเร็ว และแม่นยำ
• ทนต่อแรงสั่นสะเทือน

ข้อควรระวัง:

• ต้องเลือก ฮีตซิงก์ ให้เหมาะสม → ป้องกันความร้อนสะสม
• ระมัดระวังเรื่อง ไฟรั่ว (leakage current) เล็กน้อยเมื่ออยู่ในสถานะปิด
• ไม่เหมาะกับโหลดที่มีแรงดัน Surge สูงมาก (เว้นแต่มีวงจรป้องกันเพิ่มเติม)

ข้อมูลเชิงเทคนิค SG3-AA125-A2 Three phases Input 80-280VAC Output 48-480VAC กระแส 125A Zero C
