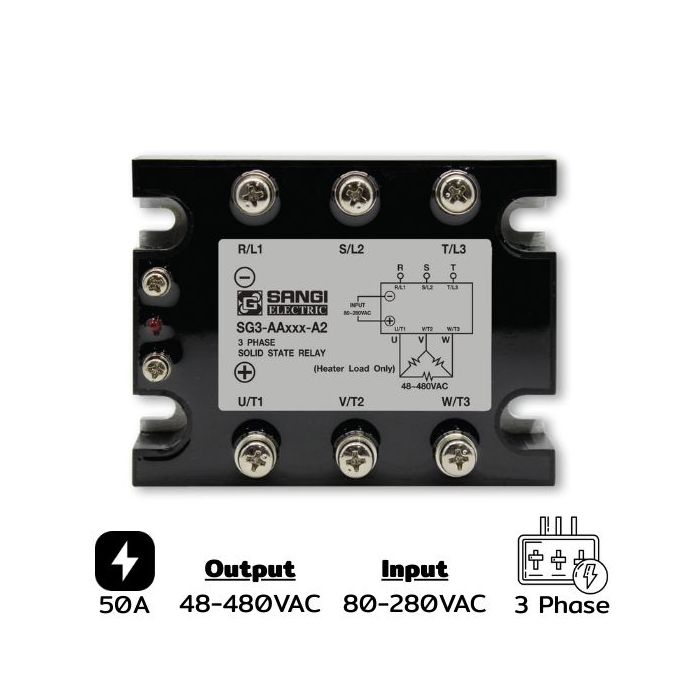

SG3-AA050-A2 Three phases Input 80-280VAC Output 48-480VAC กระแส 50A Zero Cr
ราคาพิเศษ
฿5,480.00
ราคาปรกติ
฿6,850.00
พร้อมส่ง
SKU
026609
ยอดคงเหลือ: 1 ชิ้น
จำนวนวันจัดส่ง: 3 วัน
SANGI, SSR, Solid state Relay Three Phase, สามเฟส, โซลิดสเตทรีเลย์ INPUT ใช้แรงดันไฟฟ้า AC ตั้งแต่ 80 ถึง 280VAC OUTPUT ใช้แรงดันไฟฟ้า AC ตั้งแต่ 48 ถึง 480VAC กระแส 50A
*ราคาสินค้ายังไม่รวม VAT
รายละเอียดของ SG3-AA050-A2 Three phases Input 80-280VAC Output 48-480VAC กระแส 50A Zero Cr
SG3-AA050-A2 Three phases Input 80-280VAC Output 48-480VAC กระแส 50A Zero Cr โซลิดสเตทรีเลย์ (Solid State Relay - SSR) แบบ สามเฟส (Three Phase) ที่มี INPUT เป็นแรงดันไฟฟ้า AC และ OUTPUT เป็นแรงดันไฟฟ้า AC เป็นอุปกรณ์อิเล็กทรอนิกส์ที่ใช้ในการควบคุมวงจรไฟฟ้ากระแสสลับโดยไม่ต้องใช้หน้าสัมผัสทางกลแบบรีเลย์ทั่วไป มาดูรายละเอียดแต่ละหัวข้อกันเลย
หลักการทำงานของ SSR สามเฟส
SSR สามเฟสทำงานโดยใช้วงจรอิเล็กทรอนิกส์ เช่น ไทริสเตอร์ (Thyristor) หรือ Triac ในการเปิด-ปิดวงจรไฟฟ้า
- เมื่อจ่ายไฟเข้า Input (AC): วงจรควบคุมภายในจะเปิดใช้งานไทริสเตอร์/triac สัญญาณควบคุม AC นี้อาจอยู่ที่ประมาณ 90~280V AC (แล้วแต่รุ่น)
- Output ด้านโหลดจะทำงาน (AC เช่นกัน): จะมีการนำไฟผ่าน 3 เฟสไปยังโหลด เช่น มอเตอร์, ฮีตเตอร์, เตาอุตสาหกรรม วงจร Output ใช้การสลับกระแส AC แบบซิงโครไนซ์ (zero crossing) เพื่อลดสัญญาณรบกวนและแรงดันกระชาก ไม่มีการเคลื่อนไหวของหน้าสัมผัส: จึงไม่มีเสียง คลิก-คลิก แบบรีเลย์ทั่วไป ไม่มีการสึกหรอทางกล
คุณสมบัติของ SSR แบบสามเฟส
- ประเภทแรงดัน Input AC 90~280V (โดยทั่วไป)
- ประเภทแรงดัน Output AC 24~480V หรือมากกว่านั้น (แล้วแต่รุ่น)
- กระแสที่รองรับ ตั้งแต่ 10A ไปจนถึง 100A หรือมากกว่านั้น
- ไม่มีชิ้นส่วนเคลื่อนไหว ไม่มีการสึกหรอ อายุการใช้งานนาน
- การตัดต่อวงจรเงียบ ไม่มีเสียงทำงานรบกวน
- ทนต่อสภาพแวดล้อม ไม่มีประกายไฟ ไม่ไวต่อฝุ่นหรือความชื้น
- การติดตั้ง มักติดตั้งกับฮีตซิงก์เพื่อระบายความร้อน
การนำไปใช้งาน
- SSR แบบ 3 เฟสมักใช้ในงานควบคุมโหลดไฟฟ้าที่ต้องการความเสถียรและความเร็ว เช่น:
- ระบบทำความร้อนสามเฟส (Three-phase heater systems)
- เตาอบอุตสาหกรรม, เครื่องฉีดพลาสติก, เครื่องอัดขึ้นรูป
- ควบคุมมอเตอร์สามเฟส (ที่ไม่ต้องการควบคุมความเร็ว)
- เครื่องจักรอัตโนมัติ
- ใช้ในไลน์ผลิตที่ต้องการสลับโหลดเร็วและแม่นยำ
- อุปกรณ์ควบคุมอุณหภูมิ
- ใช้ SSR ควบคุมการจ่ายไฟเข้า Heater ผ่านอุปกรณ์ควบคุมอุณหภูมิ (PID Controller)
ข้อดี:
- ไม่มีหน้าสัมผัสทางกล → อายุการใช้งานยาว
- ไม่มีเสียง → เหมาะกับงานที่ต้องการความเงียบ
- ตัดต่อไฟฟ้าเร็ว และแม่นยำ
- ทนต่อแรงสั่นสะเทือน
ข้อควรระวัง:
- ต้องเลือก ฮีตซิงก์ ให้เหมาะสม → ป้องกันความร้อนสะสม
- ระมัดระวังเรื่อง ไฟรั่ว (leakage current) เล็กน้อยเมื่ออยู่ในสถานะปิด
- ไม่เหมาะกับโหลดที่มีแรงดัน Surge สูงมาก (เว้นแต่มีวงจรป้องกันเพิ่มเติม)
ข้อมูลเชิงเทคนิค SG3-AA050-A2 Three phases Input 80-280VAC Output 48-480VAC กระแส 50A Zero Cr
