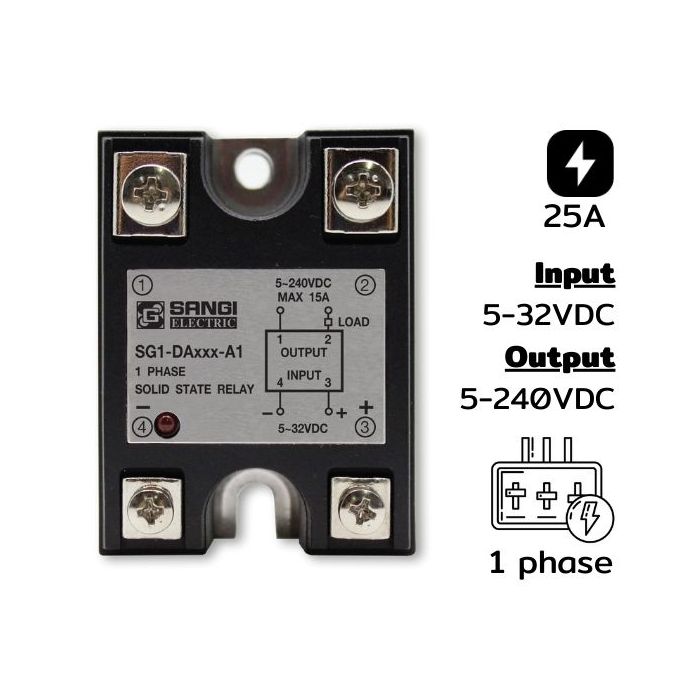

SG1-DA025-D2 Input 5-32VDC Output DC 5-240VDC กระแส 25A TR-FET Control

รายละเอียดของ SG1-DA025-D2 Input 5-32VDC Output DC 5-240VDC กระแส 25A TR-FET Control

SG1-DA025-D2 Input 5-32VDC Output DC 5-240VDC กระแส 25A TR-FET Control SSR (Solid State Relay) หรือ โซลิดสเตทรีเลย์ เป็นอุปกรณ์อิเล็กทรอนิกส์ที่ทำหน้าที่คล้ายกับรีเลย์แบบแมคคานิค แต่ไม่มีชิ้นส่วนที่เคลื่อนไหว (no moving parts) ซึ่งทำให้ทนทานกว่า และตอบสนองรวดเร็วกว่าในการควบคุมวงจรไฟฟ้า

หลักการทำงานของ

Solid State Relay (SSR) SSR ทำงานโดยใช้วงจรอิเล็กทรอนิกส์ภายใน เช่น Opto-isolator (หรือ Photo-coupler) เพื่อแยกระหว่างวงจรควบคุม (Input) และวงจรกำลัง (Output) โดยมีหลักการทำงานพื้นฐานดังนี้:

• เมื่อมีแรงดันไฟฟ้า DC เข้ามาที่ขา Input (5-32VDC): ไฟฟ้าจะไปกระตุ้น LED ภายในออปโตคัปเปลอร์ LED จะส่องแสงไปยังโฟโต้ทรานซิสเตอร์ที่อยู่ภายในเดียวกัน โฟโต้ทรานซิสเตอร์เปลี่ยนสถานะ และส่งสัญญาณไปควบคุมวงจรกำลัง
• ขา Output (DC to DC): เมื่อวงจร Input ทำงาน จะเปิดสวิตช์ทรานซิสเตอร์ (เช่น MOSFET หรือ IGBT) ที่ควบคุม Output ทำให้มีกระแสไฟฟ้าไหลในวงจร Output ตามที่ควบคุมไว้

คุณสมบัติของ SANGI SSR (DC to DC)

• แรงดันขาเข้า (Input): 5 ถึง 32VDC
• แรงดันขาออก (Output): ใช้ไฟฟ้า DC (ขึ้นอยู่กับรุ่น เช่น 0–100VDC, 0–200VDC เป็นต้น)
• กระแสสูงสุด (Output Current): รุ่นทั่วไปมีตั้งแต่ไม่กี่แอมป์ไปจนถึงหลายสิบแอมป์
• การแยกวงจร (Isolation): ใช้ Opto-Isolation เพื่อแยกวงจรควบคุมและวงจรกำลัง
• ไม่มีการสึกหรอทางกล (No Mechanical Wear): อายุการใช้งานยาวกว่าระบบรีเลย์ทั่วไป
• เร็ว: ตอบสนองเร็วกว่ารีเลย์แบบแมคคานิค

การนำไปใช้งาน (Applications)

• ระบบควบคุมอัตโนมัติในโรงงาน (Factory Automation)
• ระบบควบคุมมอเตอร์ DC
• ระบบพลังงานแสงอาทิตย์ (Solar Power System)เครื่องชาร์จแบตเตอรี่
• ระบบเปิด/ปิดโหลดที่ใช้ไฟฟ้ากระแสตรง เช่น โซลินอยด์, หลอดไฟ DC, พัดลม DC
• งานที่ต้องการความถี่ในการสลับสูง หรือไม่ต้องการเสียง ""คลิ๊ก"" แบบรีเลย์ทั่วไป

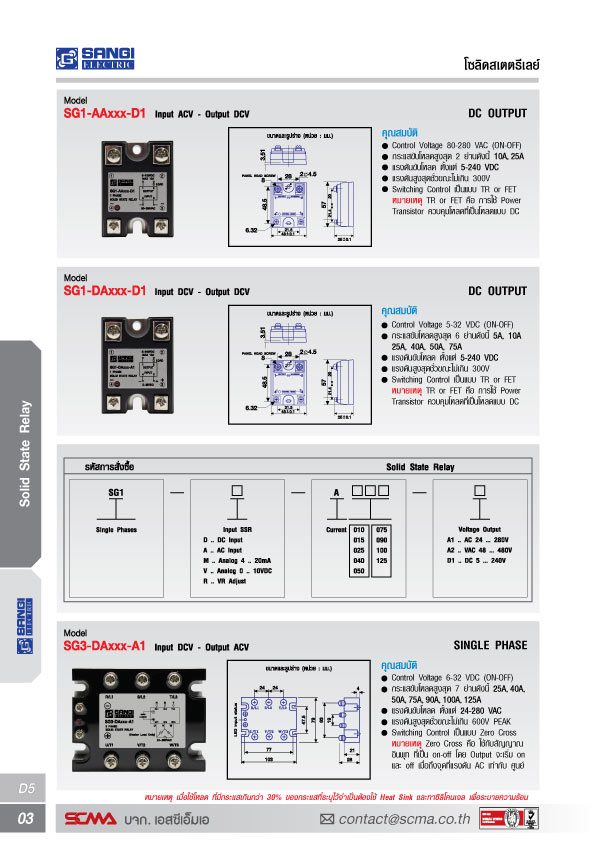

ข้อมูลเชิงเทคนิค SG1-DA025-D2 Input 5-32VDC Output DC 5-240VDC กระแส 25A TR-FET Control
