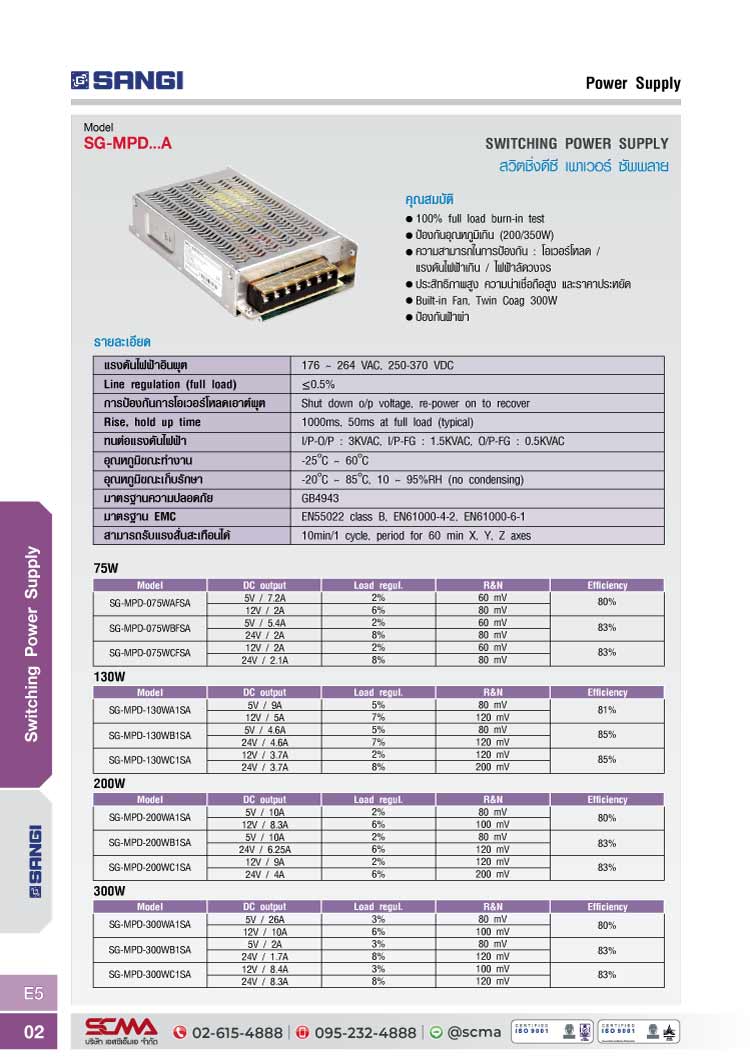

SG-MPD-130WC1SA Switching Power Supply SANGI

รายละเอียด SG-MPD-130WC1SA SANGI สวิตชิ่งเพาเวอร์ซัพพลาย

SG-MPD-130WC1SA แบรนด์ SANGI เป็นสวิตชิ่งดีซีเพาเวอร์ซัพพลาย (Switching Power Supply) ในกลุ่ม SG-MPD Series ขนาด 130W มีเอาต์พุตสองแรงดัน คือ 12VDC กระแส 3.7A และ 24VDC กระแส 3.7A สำหรับอุปกรณ์และวงจรที่ต้องการไฟฟ้ากระแสตรงต่างระดับแรงดัน

รองรับแรงดันอินพุต 176-264VAC หรือ 250-370VDC มีประสิทธิภาพ 85% ผ่านการทดสอบ 100% Full Load Burn-in Test พร้อมระบบป้องกันโอเวอร์โหลด แรงดันไฟฟ้าเกิน และไฟฟ้าลัดวงจร โดยเมื่อระบบป้องกันโอเวอร์โหลดตัดเอาต์พุต ต้องจ่ายไฟใหม่เพื่อกลับมาทำงาน

คุณสมบัติเด่น

• เอาต์พุตคู่ 12VDC 3.7A และ 24VDC 3.7A
• รองรับอินพุตทั้ง AC และ DC ตามช่วงแรงดันที่กำหนด
• ประสิทธิภาพ 85%
• ผ่านการทดสอบ 100% Full Load Burn-in Test
• ป้องกันโอเวอร์โหลด แรงดันไฟฟ้าเกิน และไฟฟ้าลัดวงจร
• Line Regulation ที่โหลดเต็ม ≤0.5%
• อุณหภูมิทำงาน -25°C ถึง 60°C

ข้อมูลทางเทคนิค

• แบรนด์: SANGI
• รุ่น: SG-MPD-130WC1SA
• ซีรีส์: SG-MPD Series
• ประเภท: Switching Power Supply แบบเอาต์พุตคู่
• กลุ่มกำลังไฟ: 130W
• เอาต์พุต 1: 12VDC / 3.7A
• เอาต์พุต 2: 24VDC / 3.7A
• แรงดันอินพุต: 176-264VAC หรือ 250-370VDC
• Load Regulation: เอาต์พุต 12V 2%, เอาต์พุต 24V 8%
• Ripple & Noise: เอาต์พุต 12V 120 mV, เอาต์พุต 24V 200 mV
• Line Regulation ที่โหลดเต็ม: ≤0.5%
• ประสิทธิภาพ: 85%
• การป้องกันโอเวอร์โหลด: ตัดแรงดันเอาต์พุต และจ่ายไฟใหม่เพื่อกลับมาทำงาน
• Rise / Hold-up Time: 1000 ms / 50 ms ที่โหลดเต็ม ค่าทั่วไป
• ความทนแรงดัน: I/P-O/P 3 kVAC, I/P-FG 1.5 kVAC, O/P-FG 0.5 kVAC
• อุณหภูมิทำงาน: -25°C ถึง 60°C
• อุณหภูมิเก็บรักษา: -20°C ถึง 85°C
• ความชื้นเก็บรักษา: 10-95%RH ไม่มีการควบแน่น
• มาตรฐานความปลอดภัย: GB4943
• มาตรฐาน EMC: EN55022 Class B, EN61000-4-2, EN61000-6-1

การใช้งาน

• ใช้จ่ายไฟให้วงจรที่ต้องการแรงดัน 12VDC และ 24VDC
• ใช้เป็นแหล่งจ่ายไฟสำหรับอุปกรณ์และวงจรควบคุม
• ตรวจสอบโหลดของแต่ละเอาต์พุตและกำลังรวมให้เหมาะสมก่อนใช้งาน
