SF5800 \ Flow sensor \ Range 300 cm/s \ M18 x 1,5 internal thread

รายละเอียด SF5800 Flow Sensor เซนเซอร์ตรวจจับการไหลสำหรับของเหลวและก๊าซอุณหภูมิสูง ifm

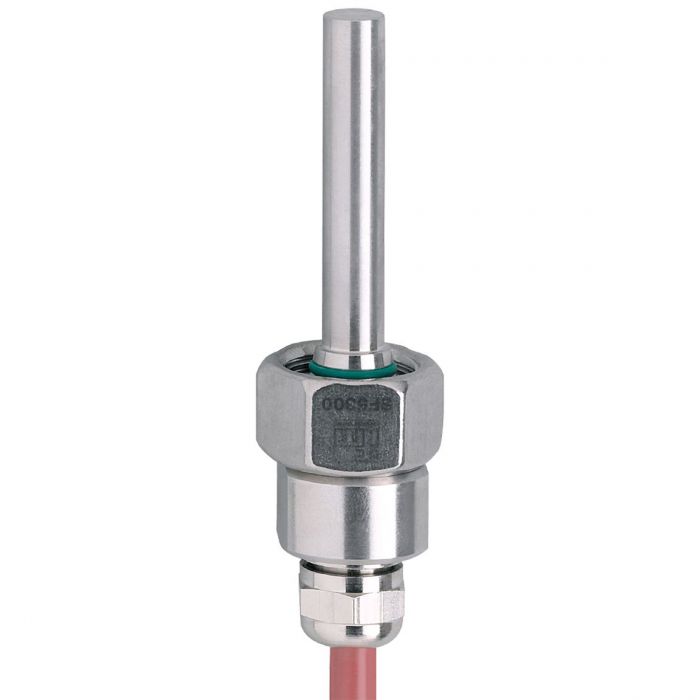

ifm SF5800 (SFD10ZDT/6M) เป็นเซนเซอร์ตรวจจับการไหล (Flow Sensor) จาก ifm electronic ในกลุ่ม efector 300 ออกแบบมาสำหรับตรวจสอบสถานะการไหลของของเหลวและก๊าซ รวมถึงตัวกลางที่มีฤทธิ์กัดกร่อน (Aggressive Media) โดยเฉพาะงานที่ต้องการเซนเซอร์สำหรับตัวกลางที่มีอุณหภูมิสูง

SF5800 ใช้หลักการตรวจจับการไหลแบบ Thermal หรือ Calorimetric และทำงานร่วมกับชุดประเมินสัญญาณภายนอก Evaluation Unit รุ่น VS3000 รองรับช่วงการตั้งค่าความเร็วการไหลของของเหลว 3-300 cm/s และก๊าซ 200-3000 cm/s โดยมีเวลาตอบสนอง 1-10 วินาที

จุดเด่นของรุ่นนี้คือสามารถใช้งานกับ ของเหลวที่มีอุณหภูมิ 0 ถึง +120 °C และ ก๊าซที่มีอุณหภูมิ 0 ถึง +100 °C รองรับแรงดันกระบวนการสูงสุด 100 bar เหมาะสำหรับระบบตรวจสอบการไหลที่มีอุณหภูมิสูงในกระบวนการผลิตอุตสาหกรรม

ตัวเรือนและส่วนสัมผัสของไหลผลิตจาก Titanium (3.7035) พร้อมซีล FKM มีหัววัดยาว 45 mm ข้อต่อกระบวนการแบบเกลียวใน M18 x 1.5 และสายไฟ Silicone ติดตั้งถาวรยาว 6 เมตร พร้อมระดับการป้องกัน IP67

คุณสมบัติเด่น

• เซนเซอร์ตรวจจับการไหลสำหรับของเหลวและก๊าซในระบบอุตสาหกรรม
• ออกแบบสำหรับตรวจสอบการไหลของตัวกลางที่มีอุณหภูมิสูง
• เหมาะสำหรับ Aggressive Media ที่เข้ากันได้กับวัสดุส่วนสัมผัส
• ใช้หลักการตรวจจับการไหลแบบ Thermal / Calorimetric
• ทำงานร่วมกับ Evaluation Unit รุ่น VS3000
• ช่วงการตั้งค่าความเร็วการไหลของของเหลว 3-300 cm/s
• ช่วงความไวสูงสุดสำหรับของเหลว 3-60 cm/s
• ช่วงการตั้งค่าความเร็วการไหลของก๊าซ 200-3000 cm/s
• ช่วงความไวสูงสุดสำหรับก๊าซ 200-800 cm/s
• รองรับอุณหภูมิของเหลว 0 ถึง +120 °C
• รองรับอุณหภูมิก๊าซ 0 ถึง +100 °C
• รองรับแรงดันกระบวนการสูงสุด 100 bar
• มีเวลาตอบสนอง 1-10 วินาที
• รองรับอัตราการเปลี่ยนแปลงอุณหภูมิของตัวกลางสูงสุด 300 K/min
• ตัวเรือนผลิตจาก Titanium (3.7035)
• ส่วนสัมผัสของไหลเป็น Titanium พร้อม O-ring ชนิด FKM
• หัววัดยาว 45 mm
• ข้อต่อกระบวนการแบบเกลียวใน M18 x 1.5
• มีสาย Silicone ติดตั้งถาวรยาว 6 เมตร
• รองรับความยาวสายเชื่อมต่อสูงสุด 100 m ตามข้อกำหนดผู้ผลิต
• ระดับการป้องกัน IP67

ข้อมูลทางเทคนิค

• ยี่ห้อ: ifm electronic
• รุ่น: SF5800
• รหัสผลิตภัณฑ์: SFD10ZDT/6M
• กลุ่มผลิตภัณฑ์: efector 300
• ประเภทสินค้า: Flow Sensor for Connection to an Evaluation Unit
• หลักการตรวจจับ: Thermal / Calorimetric Flow Monitoring
• ลักษณะการใช้งาน: High-temperature Range
• ตัวกลางที่รองรับ: Liquids, Gases และ Aggressive Media ที่เข้ากันได้กับวัสดุ
• Evaluation Unit ที่รองรับ: VS3000
• ช่วงการตั้งค่าความเร็วการไหลสำหรับของเหลว: 3-300 cm/s
• ช่วงความไวสูงสุดสำหรับของเหลว: 3-60 cm/s
• ช่วงการตั้งค่าความเร็วการไหลสำหรับก๊าซ: 200-3000 cm/s
• ช่วงความไวสูงสุดสำหรับก๊าซ: 200-800 cm/s
• Response Time: 1-10 s
• Maximum Temperature Gradient: 300 K/min
• อุณหภูมิของตัวกลางประเภทของเหลว: 0 ถึง +120 °C
• อุณหภูมิของตัวกลางประเภทก๊าซ: 0 ถึง +100 °C
• แรงดันกระบวนการสูงสุด: 100 bar (10 MPa)
• อุณหภูมิในการจัดเก็บ: -25 ถึง +80 °C
• ระดับการป้องกัน: IP67
• ข้อต่อกระบวนการ: M18 x 1.5 Internal Thread
• ลักษณะข้อต่อ: Threaded Connection สำหรับติดตั้งผ่าน Adapter
• รูปทรงตัวเรือน: Cylindrical / Tubular
• ความยาวหัววัด (Probe Length L): 45 mm
• ความยาวติดตั้ง (Installation Length EL): 44 mm
• เส้นผ่านศูนย์กลางหัววัด: 8.2 mm
• วัสดุตัวเรือน: Titanium (3.7035)
• วัสดุส่วนสัมผัสของไหล: Titanium (3.7035) และ FKM O-ring
• วัสดุซีล: FKM
• ความแข็งของซีล: 80 Shore A
• การเชื่อมต่อไฟฟ้า: สายไฟติดตั้งถาวร
• ความยาวสายไฟ: 6 m
• วัสดุสายไฟ: Silicone
• จำนวนแกนสายไฟ: 5 แกน
• ขนาดหน้าตัดสายไฟ: 5 x 0.34 mm²
• ความยาวสายไฟสูงสุด: 100 m ตามข้อกำหนดผู้ผลิต
• สีสายไฟ: BN = Brown, BU = Blue, BK = Black, WH = White, GY = Grey
• ความทนทานต่อแรงกระแทก: 40 g (11 ms) ตาม DIN IEC 68-2-27
• ความทนทานต่อการสั่นสะเทือน: 10 g (55-2000 Hz) ตาม DIN IEC 68-2-6
• MTTF: 8,096 ปี (ค่าคำนวณทางสถิติ ไม่ใช่อายุการใช้งานที่รับประกัน)
• น้ำหนัก: ประมาณ 449.5 g
• จำนวนสินค้าในบรรจุภัณฑ์: 1 ชิ้น

การใช้งาน

• ตรวจสอบการไหลของของเหลวอุณหภูมิสูงในระบบท่ออุตสาหกรรม
• ตรวจสอบสถานะการไหลของก๊าซในกระบวนการผลิต
• ตรวจสอบการไหลในระบบหมุนเวียนของเหลวที่มีอุณหภูมิสูง
• ตรวจสอบการไหลของสารเคมีที่เข้ากันได้กับ Titanium และ FKM
• ตรวจสอบการไหลในระบบปั๊มและระบบจ่ายของเหลว
• ใช้งานในกระบวนการผลิตที่มีการเปลี่ยนแปลงอุณหภูมิของตัวกลางอย่างรวดเร็ว
• ใช้ร่วมกับ Evaluation Unit VS3000 เพื่อประเมินสถานะการไหล
• ใช้ประกอบระบบแจ้งเตือนเมื่อการไหลไม่เป็นไปตามเกณฑ์ที่กำหนด
• ใช้ประกอบระบบ Interlock โดยคำนึงถึงเวลาตอบสนองของเซนเซอร์และชุดประเมินสัญญาณ
• สนับสนุนงานตรวจสอบกระบวนการผลิตและการบำรุงรักษาเชิงป้องกัน

ข้อควรทราบ

• SF5800 เป็นหัวเซนเซอร์ตรวจจับการไหล ไม่ใช่ Flow Meter สำหรับวัดอัตราการไหลเชิงปริมาตรในหน่วย l/min โดยตรง
• ต้องใช้งานร่วมกับ Evaluation Unit รุ่น VS3000 ไม่ใช่เซนเซอร์แบบ Standalone
• ตัวหัวเซนเซอร์ไม่มี Switching Output, Analog Output 4-20 mA หรือ IO-Link สำหรับใช้งานโดยตรง
• ฟังก์ชันเอาต์พุตและการประเมินสถานะการไหลขึ้นอยู่กับ Evaluation Unit ที่เชื่อมต่อ
• ช่วงการตั้งค่าความเร็วการไหลสำหรับของเหลวคือ 3-300 cm/s และสำหรับก๊าซคือ 200-3000 cm/s
• ช่วงความไวสูงสุดแตกต่างจากช่วงการตั้งค่าทั้งหมด
• SF5800 รองรับอุณหภูมิของเหลวสูงสุด +120 °C และก๊าซสูงสุด +100 °C ซึ่งเป็นพิกัดคนละช่วง
• แรงดันกระบวนการสูงสุดคือ 100 bar โดยอุปกรณ์ติดตั้งและอะแดปเตอร์ต้องรองรับแรงดันใช้งานจริงด้วย
• วัสดุส่วนสัมผัสของไหลเป็น Titanium (3.7035) และซีล FKM ต้องตรวจสอบความเข้ากันได้กับสารเคมีและอุณหภูมิใช้งานจริง
• ข้อต่อกระบวนการเป็นเกลียวใน M18 x 1.5 ไม่ใช่ G 1/2 หรือ NPT 1/2
• หัววัดยาว 45 mm และมีความยาวติดตั้ง 44 mm
• การเชื่อมต่อไฟฟ้าเป็นสาย Silicone ติดตั้งถาวรยาว 6 เมตร ไม่ใช่ M12 Connector
• การใช้งานกับของเหลวอุณหภูมิสูงต้องตรวจสอบพิกัดของซีล อะแดปเตอร์ และส่วนประกอบทั้งหมดในระบบร่วมกัน
• ควรติดตั้งหัววัดในตำแหน่งที่เหมาะสมกับทิศทางการไหลและรูปแบบการไหลภายในท่อ
• ควรตรวจสอบ Datasheet และคู่มือการติดตั้งฉบับล่าสุดของ ifm ก่อนใช้งานจริง
